파우치 셀 밀봉 누출의 주요 원인

파우치형 배터리는 높은 에너지 밀도, 경량 구조 및 유연한 설계 덕분에 가전제품, 전기 자동차 및 에너지 저장 시스템에 널리 사용됩니다. 원통형 및 각형 배터리와 비교하여 파우치형 배터리는 견고한 금속 케이스 대신 적층 알루미늄 필름을 외부 포장재로 사용합니다. 이러한 구조는 공간 활용도를 높이고 무게를 줄일 수 있지만, 밀봉 공정의 중요성을 더욱 강조합니다. 밀봉 부위에 결함이 발생하면 전해액 누출, 습기 침투, 가스 누출 또는 내부 오염으로 이어져 배터리 성능, 안전성 및 수명에 심각한 영향을 미칠 수 있습니다. 따라서 밀봉 품질 관리는 파우치형 배터리 제조에서 가장 중요한 단계 중 하나입니다.

파우치 셀의 밀봉 누출은 단일 요인으로 발생하는 경우는 드뭅니다. 대부분의 경우 공정 변수, 재료 특성, 장비 상태 및 환경 요인 간의 상호 작용으로 인해 발생합니다. 각 변수가 규격 범위 내에 있는 것처럼 보이더라도 작은 편차들이 결합되어 밀봉 계면을 약화시키거나 미세한 누출 경로를 만들 수 있습니다. 엔지니어링 관점에서 누출 원인은 크게 공정 관련 문제, 재료 관련 결함, 오염 또는 취급 문제의 세 가지 범주로 나눌 수 있습니다. 이러한 요인들이 밀봉 계면에 미치는 영향을 이해하는 것은 근본 원인을 파악하고 효과적인 대책을 수립하는 데 필수적입니다.

1. 프로세스 관련 원인

열 밀봉 공정은 온도, 압력 및 시간에 매우 민감합니다. 이 세 가지 매개변수는 파우치 필름의 내부 고분자층이 완전히 녹아 흐르고 연속적인 접합면을 형성하는 데 결정적인 역할을 합니다. 이러한 매개변수 중 하나라도 제대로 제어되지 않으면 밀봉 결함이 발생할 수 있습니다.
흔히 발생하는 문제 중 하나는 밀봉 온도가 충분하지 않은 것입니다. 온도가 너무 낮으면 내부 밀봉층이 완전히 녹지 않아 접착력이 약해지고 접착 불량이 발생합니다. 육안으로는 밀봉이 완벽해 보일지라도, 계면에 미세한 기포가 생겨 나중에 누출 경로로 발전할 수 있습니다. 반대로 온도가 너무 높으면 폴리머가 열화되거나 알루미늄 호일과 외부 필름 사이의 접착층이 손상되어 기계적 강도가 저하되고 시간이 지남에 따라 박리가 발생할 수 있습니다.
압력 또한 매우 중요합니다. 압력이 부족하면 용융된 폴리머가 표면의 불규칙한 부분을 완전히 밀착하여 채우지 못하고, 반대로 압력이 과도하면 용융층이 밀려나거나 밀봉 두께가 줄어들거나 심지어 알루미늄 층이 손상될 수도 있습니다. 밀봉 부위 전체에 압력이 고르지 않게 분포되면 접착 강도가 일정하지 않은 부분이 생겨 기계적 응력 하에서 누출이 발생하기 쉽습니다.
밀봉 시간 또한 매우 중요한 역할을 합니다. 체류 시간이 너무 짧으면 폴리머가 충분히 흐르고 제대로 접착될 시간이 부족할 수 있습니다. 반대로 너무 길면 과열이나 재료 변형이 발생할 수 있습니다. 고속 생산 라인에서는 모든 셀에서 일관된 밀봉 시간을 유지하기가 더욱 어려워져 밀봉 품질의 변동 위험이 커집니다.

2. 재료 관련 원인

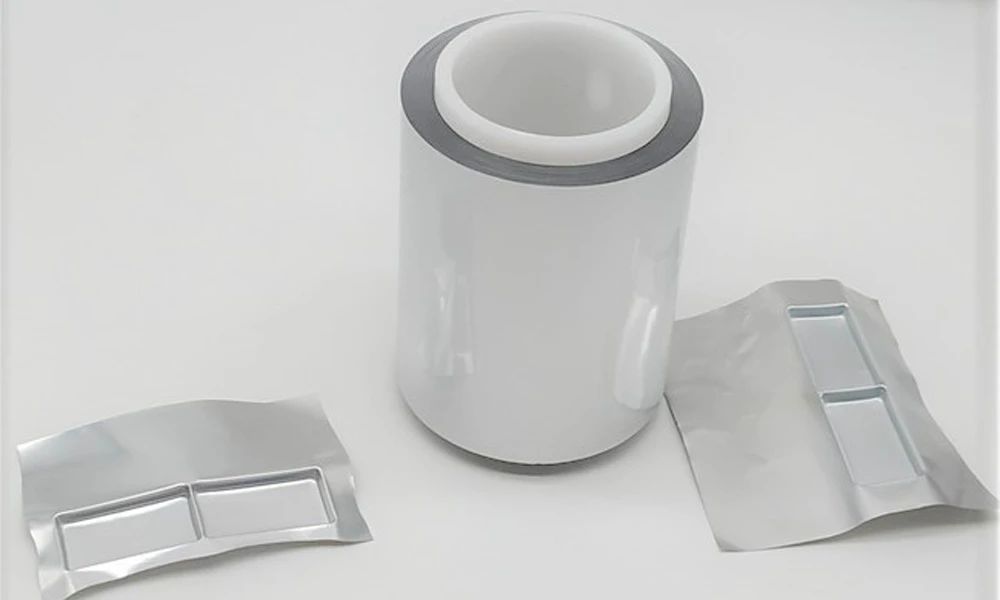

알루미늄 적층 필름의 품질과 균일성은 밀봉 성능에 직접적인 영향을 미칩니다. 필름 두께, 코팅 균일성 또는 층간 접착력의 변화는 밀봉 성능 저하로 이어질 수 있습니다. 예를 들어, 내부 밀봉층의 두께가 고르지 않으면 일부 영역은 제대로 녹아 접착되는 반면 다른 영역은 밀봉이 불완전할 수 있습니다.
필름에 미세한 구멍, 긁힘, 미세 균열과 같은 결함이 있으면 누출 경로가 발생할 수 있습니다. 이러한 결함은 필름 제조, 운송 또는 취급 과정에서 발생할 수 있습니다. 밀봉 공정이 잘 관리되더라도 결함이 있는 필름은 신뢰할 수 있는 차단 성능을 제공할 수 없습니다.
재료 호환성 또한 중요한 요소입니다. 밀봉 성능은 내부 폴리머 층의 용융 특성에 따라 달라집니다. 필름의 제조 배치에 따라 용융 온도나 조성이 약간씩 다르면 동일한 밀봉 매개변수를 사용하더라도 일관된 결과를 얻지 못할 수 있습니다. 이는 특히 대규모 생산에서 매우 중요한데, 재료 특성의 작은 변화가 수율에 상당한 차이를 초래할 수 있기 때문입니다.
전극 및 탭 재질 또한 밀봉 품질에 영향을 미칠 수 있습니다. 밀봉 영역에 금속 탭이 존재하면 계면에 불연속성이 발생합니다. 이러한 영역에 대한 밀봉 매개변수가 최적화되지 않으면 탭 주변에 틈이 생기거나 접착력이 약해져 누출의 일반적인 원인이 될 수 있습니다.

3. 오염 및 취급 문제

실제 생산 환경에서 누출이 발생하는 가장 흔한 원인 중 하나는 밀봉 부위의 오염입니다. 전해액 잔류물, 먼지 입자 또는 전극 파편과 같은 물질은 폴리머 층 사이의 적절한 접착을 방해할 수 있습니다. 아주 소량의 오염 물질이라도 미세한 틈을 만들어 기체나 액체가 밀봉 부위를 통과할 수 있습니다.
전해액 오염은 특히 문제가 됩니다. 충전 및 취급 과정에서 소량의 전해액이 밀봉 부위로 스며들 수 있습니다. 전해액 성분은 폴리머 접착을 방해할 수 있으므로, 전해액이 존재하면 밀봉 강도가 크게 저하될 수 있습니다. 어떤 경우에는 초기에는 밀봉이 양호해 보일 수 있지만, 보관 또는 충방전 과정에서 계면에서의 화학적 반응으로 인해 밀봉이 실패할 수 있습니다.
취급 부주의는 밀봉 전 파우치 필름을 손상시킬 수도 있습니다. 긁힘, 접힘 또는 기계적 변형은 필름 구조를 약화시켜 누출 가능성을 높입니다. 밀봉 과정에서 정렬이 어긋나면 압력 분포가 고르지 않거나 밀봉 폭이 불완전해져 불량 발생 위험이 더욱 커집니다.

4. 장비 및 공구 관련 요소

밀봉 장비의 상태와 설계 또한 중요한 역할을 합니다. 마모되거나 오염된 밀봉 헤드는 온도 분포가 고르지 않거나 압력이 일정하지 않게 될 수 있습니다. 가열 요소가 밀봉 폭 전체에 걸쳐 안정적인 온도를 유지하지 못하면 일부 영역은 밀봉이 불완전하고 다른 영역은 과열될 수 있습니다.
툴 정렬 또한 중요한 요소입니다. 밀봉 조가 제대로 정렬되지 않으면 압력 분포가 고르지 않아 특정 부위의 접착력이 약해질 수 있습니다. 또한, 밀봉 후 냉각 제어가 불충분하면 폴리머 층의 결정화 및 응고에 영향을 미쳐 최종 밀봉 강도에 악영향을 미칠 수 있습니다.

5. 누출 원인 요약

파우치 셀 밀봉 누출의 주요 원인은 다음과 같이 요약할 수 있습니다.

• 열 밀봉 매개변수(온도, 압력, 시간)가 부적절함
• 알루미늄 적층 필름의 변형 또는 결함
• 밀봉 부위의 오염(전해질, 먼지, 미립자)
• 취급 중 기계적 손상 또는 정렬 불량
• 장비의 불안정성 또는 부실한 유지보수

실제로 누출은 단일한 문제보다는 여러 요인이 복합적으로 작용한 결과인 경우가 많습니다. 예를 들어, 밀봉 온도가 약간 낮고 경미한 오염이 발생하면, 각각의 요인만 독립적으로 제어했을 때는 발생하지 않았을 누출 경로가 생길 수 있습니다.
