리튬 이온 배터리 제조에서의 형성 및 등급 분류

형성 및 용량 등급 분류는 최종 단계이자 가장 중요한 단계 중 하나입니다. 리튬 이온 배터리 제조 이러한 단계들은 전극 제작 및 셀 조립 후에 이루어지지만, 최종 제품의 전기화학적 안정성, 안전 성능, 일관성 및 수명에 큰 영향을 미칩니다. 산업 현장에서는 배터리 생산 라인 형성 과정은 배터리를 처음으로 활성화하는 과정이며, 등급 분류 과정은 측정 가능한 전기적 매개변수를 기반으로 셀을 평가하고 분류합니다.

공학적 관점에서 이러한 공정은 단순한 충전 및 테스트 절차가 아닙니다. 전해액 주입, 노화, 형성, 2차 주입, K값 평가 및 용량 등급 분류 등 각 단계는 전기화학적 메커니즘, 물질 전달 거동, 가스 발생 및 품질 관리 요구 사항을 기반으로 설계됩니다. 최신 배터리 공장에서는 이러한 공정 설계가 전체 생산 라인 배치, 장비 성능 및 목표 성능 사양과 통합되어야 합니다. 신규 시설을 건설하는 제조업체의 경우, 이러한 단계는 일반적으로 전체 설계 과정의 일부로 구현됩니다. 리튬 배터리 생산 라인 솔루션 , 어디 형성 시스템 노화실, 그리고 분류기 용량 및 화학적 요구 사항에 따라 구성됩니다.

이 글에서는 지반 형성 및 용량 등급 분류 과정의 각 단계에 대한 상세한 공학적 설명과 함께 이러한 작업이 이루어지는 물리적, 화학적 이유를 제시합니다.

1. 전지 조립 후 첫 번째 전해질 주입

첫 번째 충전 과정에서 조립된 전지를 진공 충전 챔버에 넣습니다. 챔버 내부를 진공 상태로 만들어 전지 내부에 음압을 형성합니다. 내부 압력이 충분히 낮아지면 전해액 밸브를 열고 압력 차이에 의해 전해액이 전지 내부로 흘러 들어갑니다. 이 방법을 사용하면 단순한 대기압 충전 방식보다 전해액이 분리막 기공과 전극 구조 내부로 더욱 효율적으로 침투할 수 있습니다.

초기 충전의 목적은 전해액을 도입하는 것뿐만 아니라 다공성 전극의 균일한 습윤을 확보하는 것입니다. 습윤이 불량하면 내부 저항이 높아지고, SEI 층이 불균일하게 형성되며, 이후 용량 손실이 발생할 수 있습니다.

2. 전해질 습윤성을 위한 고온 노화

전해액이 전극 기공으로 빠르게 확산되도록 하기 위해, 전해액을 특정 기간 동안 고온의 온도 조절이 가능한 노화실에 넣어둡니다. 적절한 습윤은 후속 형성 과정에서 안정적인 SEI(고체 전해질 계면활성제) 형성에 필수적입니다.

노화 과정 동안 전해액 셀은 아직 완전히 밀봉되지 않습니다. 따라서 충전 포트를 막기 위해 임시 밀봉 핀을 사용해야 합니다. 임시 밀봉이 없으면 고온으로 인해 전해액이 증발하여 농도 변화, 성능 불안정 및 잠재적인 안전 위험이 발생할 수 있습니다.

표 1 — 고온 노화의 목적

3. 형성 과정 및 SEI 막 생성

첫 번째 충전 과정에서 전해액은 흑연 표면에서 분해되어 얇지만 밀도가 높은 SEI 층을 형성합니다. 이 층은 리튬 이온의 통과를 허용하는 동시에 전해액의 추가 분해를 방지합니다. SEI 막의 품질은 사이클 수명, 내부 저항 및 안전성에 직접적인 영향을 미칩니다.

고품질 SEI 막을 얻기 위해서는 일반적으로 다단계 전류 프로파일을 사용하여 형성 과정을 수행합니다.

형성 과정에서 전해질 분해로 인해 CO₂ 및 탄화수소와 같은 가스가 생성되기 때문에 가스 발생이 일어납니다. 전극 계면에서 가스 축적을 방지하기 위해 산업 생산에서는 종종 음압 형성법을 사용하는데, 이 방법에서는 공정 중에 가스가 제거됩니다.

전극층 사이에 갇힌 가스는 리튬 이온 이동 경로를 차단하여 SEI 형성의 불균일성과 셀 간 성능 차이를 유발할 수 있습니다.

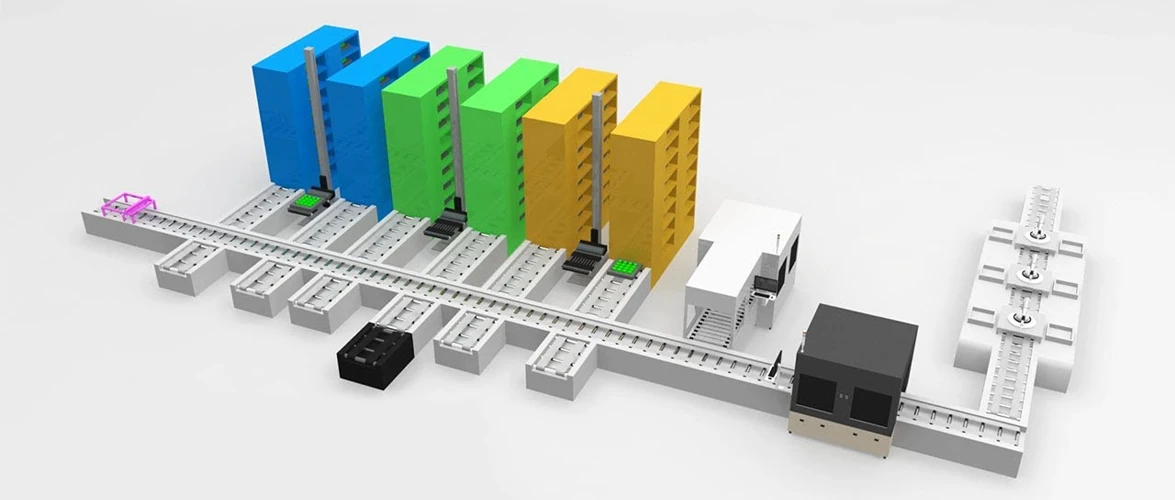

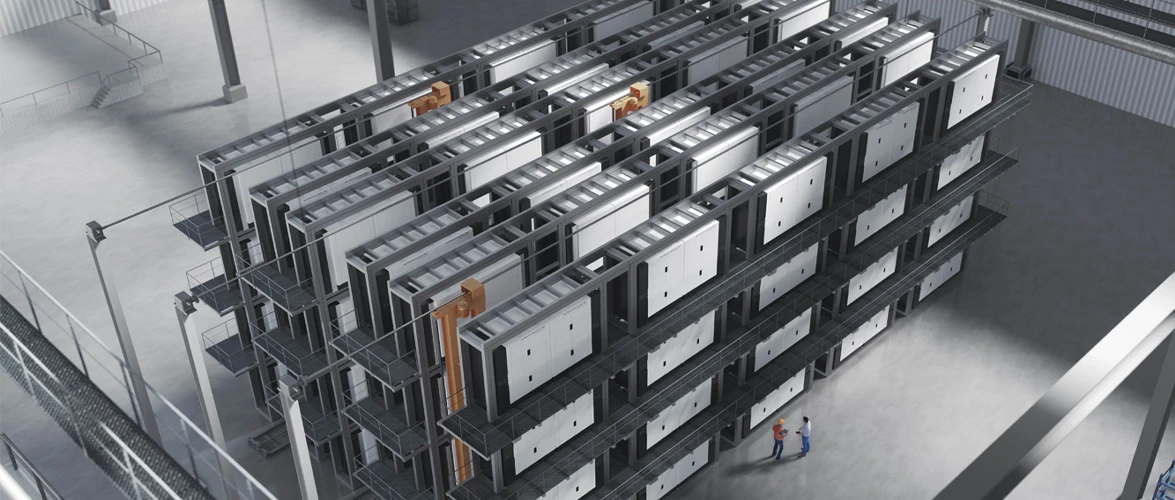

현대식 공장에서는 성형 시스템이 다음과 함께 설계됩니다.
배터리 형성 및 등급 분류 장비는 정밀한 전류 제어, 온도 안정성 및 가스 관리를 보장합니다.

4. 2차 전해질 충전

이 단계를 거쳐야 하는 주요 이유는 두 가지입니다.

결과적으로 전해액 내부의 전해액 양이 설계값보다 낮아집니다. 2차 충전을 통해 이를 보상합니다. 손실을 방지하고 적절한 전해질 용량을 유지합니다.

이 작업은 첫 번째 충전과 유사하지만 충전량은 더 적습니다. 두 번째 충전 후, 충전구를 용접하여 셀을 영구적으로 밀봉합니다.

표 2 — 1차 충전과 2차 충전 비교

5. 개방회로 전압(OCV) 측정 및 고온 K값 테스트

이 실험의 목적은 배터리의 자가 방전율을 나타내는 고온 K값을 계산하는 것입니다.

공식은 다음과 같습니다.

K = (OCV1−OCV2) / (T2−T1)

단위: mV/h

셀은 두 측정 사이에 고온에 보관됩니다. K 값이 크다는 것은 비정상적인 전압 강하를 나타내며, 이는 내부 누설, 오염 또는 미세 단락으로 인해 발생할 수 있습니다.

K값이 과도하게 높은 세포는 채점 전에 제거해야 합니다.

표 3 — 고온 K값 해석

6. 용량 등급 평가 (지반 시험 사이클링)

산업 생산에서 그레이딩은 일반적으로 실제 작동 조건을 모사하기 위해 비교적 높은 전류(0.5C~1C)에서 수행됩니다.

세포는 측정된 용량에 따라 여러 등급으로 분류됩니다.

분류 예시:

선별기는 정확한 전류 제어, 온도 관리 및 높은 채널 일관성을 제공해야 하므로 일반적으로 통합되어 사용됩니다.
독립형 장비로 사용하기보다는 배터리 기반 시범 생산 라인 또는 생산 라인 솔루션으로 활용합니다.

7. 탈분극 후 실온에서의 K값 테스트

충전 및 방전 직후에는 전극 전위의 이완으로 인해 전압이 빠르게 떨어집니다. 따라서 개방회로 전압(OCV)을 즉시 측정하면 계산된 K 값이 실제보다 높게 나올 수 있습니다.

따라서 전지의 전압이 안정될 때까지 일정 기간 보관한 후 실온에서 두 번째 K값 테스트를 수행합니다.

이 테스트는 출하 전에 불량 세포를 추가로 제거합니다.

8. 최종 인증 세포 출시

- 첫 번째 충전

- 노화

- 형성

- 두 번째 충전

- 고온 K 테스트

- 용량 등급 분류

- 실온 K 테스트

세포들은 공장에서 출하될 수 있습니다.

이러한 단계는 공정의 마지막 단계에서 이루어지지만, 배터리가 설계 사양을 충족하는지 여부를 결정짓는 중요한 요소입니다. 불완전한 형성, 불량한 습윤성, 부족한 전해액 또는 부정확한 등급 분류는 수명 주기와 일관성을 직접적으로 저하시킵니다.

이러한 이유로, 노반 조성 및 평탄화 작업은 배터리 공장에서 가장 많은 전력, 시간, 장비를 소모하는 부분인 경우가 많으며, 공장 설계 초기 단계에서 반드시 고려해야 합니다.
