리튬 이온 배터리 제조 공정 단계별 가이드

리튬 이온 배터리 제조는 전기화학, 재료 과학, 정밀 기계, 열 공학, 자동화 제어 및 공장 시스템 설계 등 다양한 분야가 통합된 복합적인 엔지니어링 공정입니다. 리튬 이온 배터리의 기본 작동 원리는 잘 알려져 있지만, 안정적이고 높은 수율과 고성능을 갖춘 배터리 셀을 산업적으로 생산하려면 단순히 실험실 레시피를 따르는 것 이상의 노력이 필요합니다. 실제 제조 환경에서 제품의 일관성은 공정 변수, 장비 정밀도, 환경 제어 및 생산 라인 통합 간의 상호 작용에 따라 달라집니다. 코팅 두께, 슬러리 점도, 전극 밀도 또는 수분 함량의 작은 편차조차도 용량, 내부 저항, 안전 성능 및 수명에 상당한 차이를 초래할 수 있습니다.

이러한 이유로 배터리 제조 사업에 진출하려는 기업은 장비를 구매하거나 공장을 설계하기 전에 전체 생산 워크플로우를 이해해야 합니다. 대규모 프로젝트의 경우, 제조 공정을 단순히 독립적인 기계들의 연속으로 취급해서는 안 됩니다. 전극 준비, 셀 조립, 전해액 주입, 형성, 노화 및 테스트를 포괄하는 연속적인 엔지니어링 시스템으로 설계해야 합니다. 생산 라인, 유틸리티 시스템 및 클린룸 환경에 대한 전문적인 계획은 추후 비용이 많이 드는 재설계를 방지하는 데 필수적입니다. 실제 프로젝트에서 많은 실패는 재료 화학적 문제 때문이 아니라, 제조 공정이 처음부터 제대로 설계되지 않았기 때문에 발생합니다.

배터리 장비 및 공장 솔루션의 원스톱 공급업체로서, TOB NEW ENERGY 리튬 이온 배터리 생산 라인 솔루션 이 제품들은 실험실 연구부터 시범 생산 및 대량 생산에 이르기까지 전체 수명 주기를 지원하도록 개발되었으며, 초기 설계 단계에서 장비 호환성, 공정 확장성 및 향후 확장성을 고려합니다.

이 글은 단순화된 실험실 설명이 아닌 실제 산업 현장의 작업 흐름에 초점을 맞춰 리튬 이온 배터리 제조 공정에 대한 상세한 엔지니어링 수준의 설명을 제공합니다.

1. 리튬 이온 배터리 제조의 전체 구조

원통형, 파우치형, 각형 등 다양한 셀 형태에 따라 조립 방법은 다르지만, 리튬 이온 배터리의 전체 생산 공정은 유사한 구조를 따릅니다. 전체 제조 시스템은 전극 준비, 셀 조립, 전기화학적 활성화 및 테스트의 세 가지 주요 단계로 나눌 수 있습니다. 각 단계에는 최종 제품의 품질을 보장하기 위해 정밀하게 제어해야 하는 여러 공정이 포함되어 있습니다.

산업 프로젝트에서는 이러한 단계들을 개별적으로가 아니라 함께 설계해야 합니다. 잘 설계된 생산 라인은 기계 용량, 자재 흐름, 건조 시간, 클린룸 수준 및 전력 공급 능력이 정확하게 조화를 이루어야 합니다. 따라서 장비 구매를 시작하기 전에 전문적인 배터리 공장 레이아웃 및 라인 설계 솔루션이 일반적으로 필요합니다.

2. 전극 준비: 배터리 성능의 기초

리튬 이온 배터리 제조에서 전극 준비는 가장 중요한 단계입니다. 이 단계에서 형성되는 미세 구조가 에너지 밀도, 수명 주기, 내부 저항 및 안전 특성을 직접적으로 결정하기 때문입니다. 전극이 일단 만들어지면 대부분의 성능 매개변수는 후속 단계에서 수정할 수 없으므로 산업 공장에서는 고정밀 코팅 및 캘린더링 시스템에 막대한 투자를 하고 있습니다.

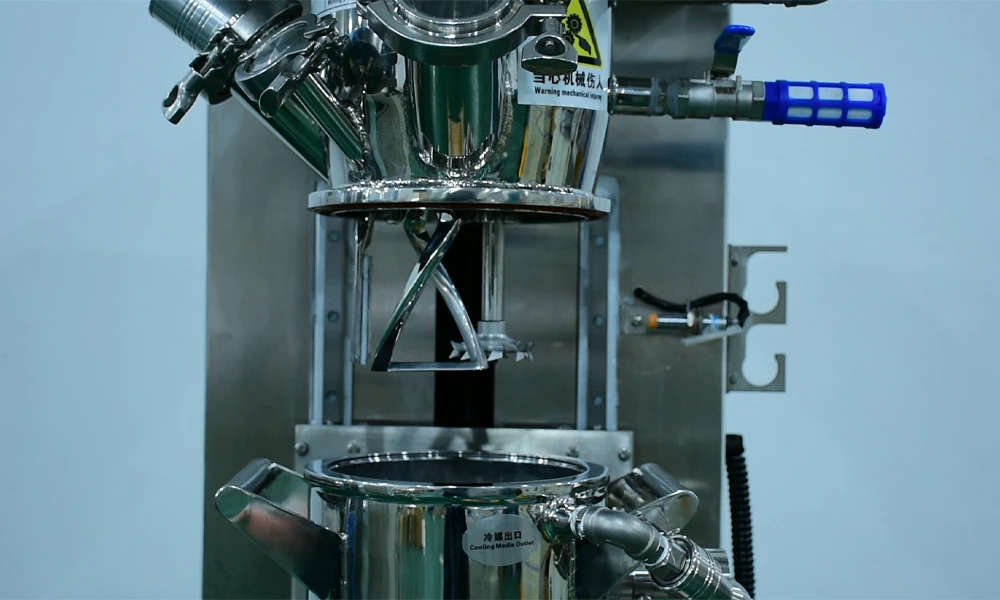

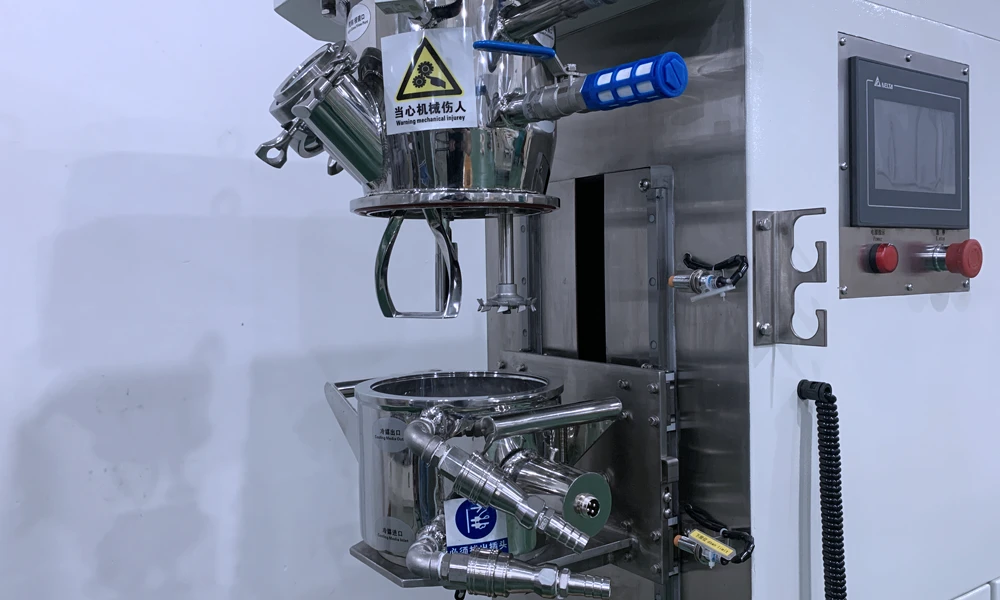

2.1 슬러리 혼합 공학

첫 번째 단계는 활성 물질, 전도성 첨가제, 결합제 및 용매를 혼합하여 음극 및 양극 슬러리를 준비하는 것입니다. 실험실 규모에서는 혼합이 간단해 보일 수 있지만, 산업 생산에서는 슬러리가 장기간 생산 과정에서 안정적인 점도, 균일한 입자 분포 및 반복 가능한 유동학적 특성을 유지해야 합니다. 분산 품질의 변화는 코팅 결함, 두께 불균일 및 셀 간 용량 편차를 초래할 수 있습니다.

최신 생산 라인에서는 정밀한 온도 및 속도 제어가 가능한 진공 유성 믹서 또는 이중 유성 믹서를 사용합니다. 연구 기관 및 파일럿 플랜트에서는 유연한 매개변수 조정이 필수적이며, 이것이 바로 이러한 이유 때문입니다. 배터리 슬러리 혼합 장비 연구 개발용 애플리케이션은 다양한 재료 시스템과 소량 배치 생산을 지원해야 합니다.

2.2 정밀 코팅 공정

혼합 후, 슬러리는 전류 집전체에 코팅됩니다. 코팅 공정은 전극 전체 폭에 걸쳐 두께, 중량 및 균일성을 제어해야 합니다. 미세한 두께 변화라도 형성 과정에서 용량 불균형을 초래할 수 있습니다. 산업 현장에서는 높은 정밀도와 낮은 재료 낭비로 연속 생산이 가능한 슬롯 다이 코팅 기술이 일반적으로 사용되는 반면, 닥터 블레이드 코팅은 유연성이 뛰어나 실험실 및 파일럿 환경에서 여전히 널리 사용되고 있습니다.

대용량 공장에서는 코팅 기계가 종종 다중 구역 건조 오븐과 통합되어 자재 흐름을 중단하지 않고 연속 생산을 유지합니다.

2.3 건조 및 용매 제거

건조 공정은 설계된 미세 구조를 유지하면서 코팅된 전극에서 용매를 제거합니다. 이 단계에서는 온도 구배, 공기 흐름 속도 및 용매 회수 시스템을 세심하게 제어해야 합니다. 건조 속도가 너무 빠르면 코팅층에 균열이 발생할 수 있고, 건조가 불충분하면 잔류 용매가 남아 성형 과정에서 가스가 발생할 수 있습니다.

산업용 코팅 라인은 일반적으로 여러 개의 가열 구역을 갖춘 긴 대류 오븐을 포함합니다. 최신 공장에서는 온도 제어 외에도 운영 비용 절감을 위해 에너지 효율성과 용제 재활용을 고려해야 합니다.

2.4 캘린더링 및 밀도 제어

캘린더링은 건조된 전극을 압축하여 목표 밀도와 다공성을 얻는 공정입니다. 밀도가 높을수록 에너지 밀도가 증가하지만, 과도한 압축은 이온 수송을 저해하고 수명을 단축시킬 수 있습니다. 따라서 캘린더링 매개변수는 재료 시스템 및 셀 설계에 따라 최적화해야 합니다.

파일럿 라인은 다양한 연구 프로젝트를 지원하기 위해 조절 가능한 롤 압력과 온도가 필요한 경우가 많으므로 배터리 파일럿 라인을 구축할 때 확장 가능한 장비 설계가 중요합니다.

2.5 슬리팅 및 분진 제어

캘린더링 공정 후, 넓은 전극 롤은 좁은 스트립으로 절단됩니다. 이 과정에서 금속 분진이 내부 단락을 일으킬 수 있으므로 버(burr)나 미세 입자가 발생하지 않도록 주의해야 합니다. 산업용 슬리팅 기계에는 전극 표면을 깨끗하게 유지하기 위한 장력 제어 시스템, 가장자리 트리밍 장치 및 집진 장치가 포함되어 있습니다.

3. 세포 조립: 기계적 구조 형성

전극 준비가 완료되면 다음 단계는 셀 구조를 조립하는 것입니다. 조립 방법은 셀 형식에 따라 다르지만, 기본적인 공학적 원리는 유사합니다. 이 과정에서는 정확한 정렬, 청결한 환경, 그리고 안정적인 전기적 연결이 보장되어야 합니다.

적재 기계는 높은 위치 정밀도를 요구하며, 권취 기계는 주름 발생을 방지하기 위해 안정적인 장력을 유지해야 합니다. 탭 용접 또한 매우 중요한 단계인데, 용접 불량은 작동 중 내부 저항과 열 발생을 증가시키기 때문입니다. 산업 생산에서는 탭 재질과 두께에 따라 초음파 용접 또는 레이저 용접을 주로 사용합니다.

먼지 오염을 방지하기 위해 포장은 클린룸 환경에서 수행해야 합니다. 전해액 충전에는 전극 기공에 완전히 침투하도록 진공 장비가 필요합니다. 마지막으로, 습기 유입을 방지하기 위해 밀봉은 장기간 밀폐를 보장해야 합니다.

클린룸의 적절한 설계는 공장 엔지니어링의 일부이며 장비 배치와 함께 고려되어야 합니다.

4. 형성, 숙성 및 테스트

형성(Formation)은 양극 표면에 고체 전해질 계면(SEI)이 형성되는 전기화학적 활성화 과정입니다. 이 단계는 정밀한 전류 제어와 온도 관리가 필요하며, 수천 개의 채널을 장시간 동시에 가동해야 하므로 배터리 공장에서 가장 비용이 많이 드는 공정 중 하나입니다.

배터리 생산 설비는 넓은 면적을 차지하고 강력한 전력 공급 능력을 필요로 하므로 공장 설계 시 이를 반드시 고려해야 합니다. 새로운 배터리 프로젝트에서 흔히 발생하는 실수 중 하나는 생산 설비 용량을 잘못 예측하는 것입니다.

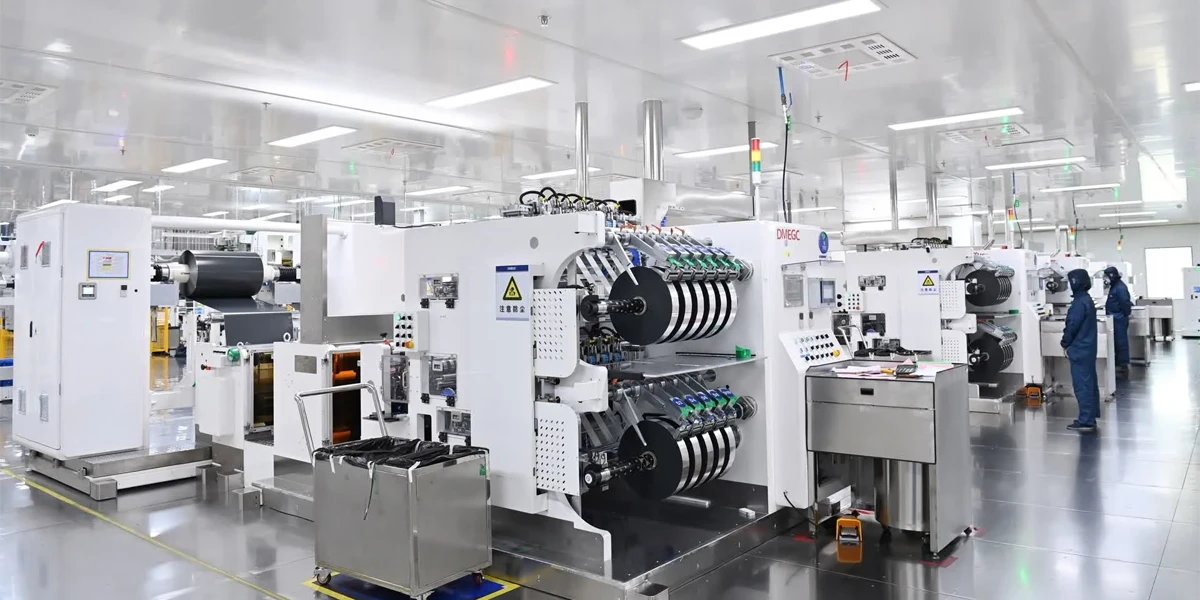

5. 생산 라인 통합의 중요성

산업용 배터리 제조에서 공정 안정성은 개별 기계뿐만 아니라 전체 라인의 통합 방식에도 달려 있습니다. 코팅 속도는 건조 시간과 일치해야 하고, 슬리팅 속도는 조립 용량과 일치해야 하며, 성형 채널은 일일 생산량에 맞춰야 합니다. 압축 공기, 냉각수, 진공 및 전원 공급 장치와 같은 유틸리티 시스템 또한 생산 규모에 따라 설계되어야 합니다.

이러한 이유로 많은 기업들은 여러 공급업체로부터 장비를 구매하는 대신, 공정 설계, 장비 제조, 설치 및 시운전을 하나의 패키지로 제공할 수 있는 원스톱 배터리 장비 공급업체와 협력하는 것을 선호합니다.

6. 실험실 연구에서 대량 생산까지

대부분의 배터리 프로젝트는 실험실 연구에서 시작하여 시범 생산 단계로 나아가고, 최종적으로 대량 생산에 이릅니다. 장비 선정 시 이러한 전환 과정을 고려해야 합니다. 실험실 장비는 매개변수 조정이 용이해야 하고, 시범 생산 라인은 소량 배치 생산의 안정성을 보장해야 하며, 대량 생산 라인은 자동화 및 수율 향상에 중점을 두어야 합니다. 확장 가능한 장비를 선택하면 개발 시간을 단축하고 반복적인 투자를 방지할 수 있습니다.

TOB 뉴 에너지 실험실 장비, 파일럿 라인 및 턴키 생산 라인을 포괄하는 완벽한 솔루션을 제공하여 고객이 생산 능력을 향상시키면서 일관된 공정 매개변수를 유지할 수 있도록 지원합니다.

TOB 뉴에너지 소개

TOB 뉴 에너지 당사는 전 세계 배터리 제조업체, 대학, 연구 기관 및 신에너지 기업에 리튬 이온 배터리 장비 및 완벽한 생산 라인 솔루션을 제공하는 전문 공급업체입니다. 당사는 실험실 연구부터 시범 생산 및 대량 생산에 이르기까지 공장 레이아웃 설계, 장비 제조, 설치, 시운전 및 운영자 교육을 포함한 전폭적인 지원을 제공합니다.

TOB NEW ENERGY는 리튬 이온, 나트륨 이온, 고체 배터리, 리튬-황 및 건식 전극 기술 분야에서 폭넓은 경험을 바탕으로 고객이 안정적이고 확장 가능하며 미래 지향적인 배터리 제조 시설을 구축할 수 있도록 맞춤형 엔지니어링 솔루션을 제공합니다.
