코인형 전지 연구실 장비: 배터리 연구 개발 연구실을 위한 완벽한 체크리스트

8만 달러를 들여 글러브박스를 구축한 배터리 연구 개발 연구소조차도 일관된 용량을 가진 코인형 전지를 생산하지 못할 수 있다.

문제는 예산이 아니라 순서인 경우가 많습니다.

글러브박스는 클린룸 인증을 상징하기 때문에 가장 먼저 구입합니다. 하지만 곧 현실에 직면하게 됩니다. 슬러리 믹서는 5μm 이하의 카본 블랙 응집체를 분산시키지 못하고, 코팅 블레이드는 20μm의 런아웃이 발생하며, 크림퍼는 캔을 변형시킵니다. 3개월간의 연구가 장비 결함이라는, 마치 재료 문제처럼 보이는 것들 때문에 허무하게 끝나버립니다.

다음은 재현 가능한 CR2032 하프셀을 제작하기 위한 워크스테이션별 체크리스트로, 각 장비의 중요 사양, 일반적인 고장 지점 및 선택 기준을 설명합니다.

코인 셀 워크플로우: 순차적 장비 배치도

CR2032 코인 전지는 구조가 간단합니다. 음극 케이스, 음극 디스크, 분리막, 리튬 음극, 스페이서, 스프링, 음극 캡으로 구성됩니다. 압착하면 완성입니다.

실제로 모든 단계에는 엄격한 허용 오차가 있는 고장 모드가 있습니다. 사양이 부족한 기계 하나가 전체 셀에 오류를 연쇄적으로 확산시킵니다.

1. 슬러리 혼합: 분산이 모든 것을 결정합니다

슬러리 품질은 입자 분산 균일성, 목표 범위 내의 점도(대부분의 NMC 슬러리의 경우 3,000~8,000mPa·s), 그리고 혼입된 공기의 부재라는 세 가지 매개변수에 의해 좌우됩니다.

최소 필수 장비 사양:

일반적인 자석 교반기는 배터리 슬러리를 혼합하기에 부적합합니다. 카본 블랙과 PVDF는 응집체를 형성하는데, 일반 교반 막대는 이러한 응집체를 부수지 않고 단순히 원을 그리며 밀어낼 뿐입니다. 필요한 전단력을 얻으려면 행성형 교반기가 필요합니다.

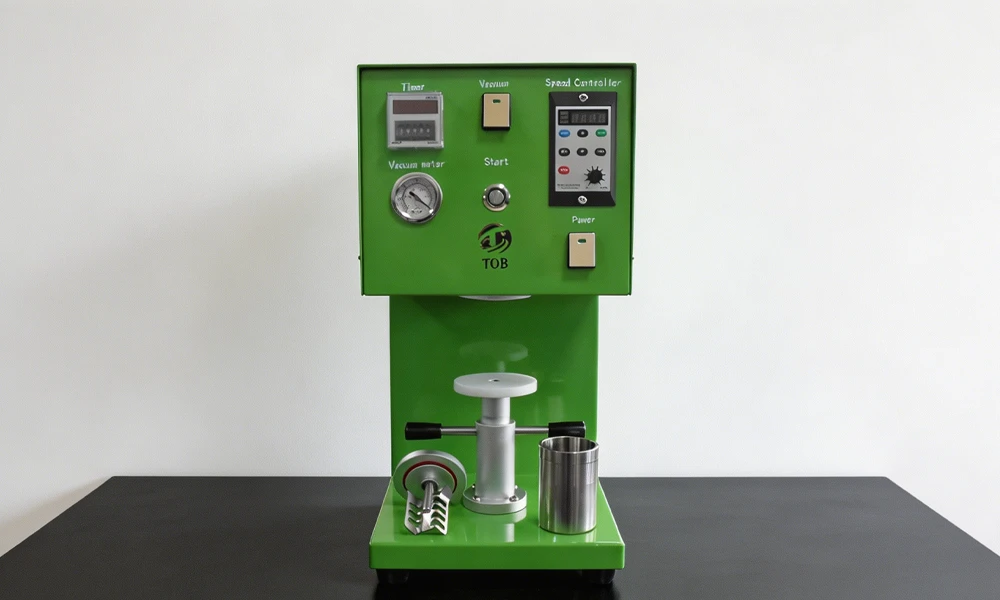

문서화된 실패 사례: NMC811 슬러리 제조에 핫플레이트 교반기를 사용하는 실험실에서 200개 셀에 걸쳐 용량 표준편차가 12%로 기록되었습니다. 원인은 양극 분말로 지목되었지만, 근본적인 원인은 혼합 과정에서 불충분한 분산이었습니다. 교반기를 다른 것으로 교체하자 문제가 해결되었습니다. 100~500mL 용량의 실험실용 진공 행성형 믹서 해당 역량으로 단일 배치 내의 변동성을 해결했습니다.

2. 전극 코팅: 두께 균일성이 용량을 결정합니다

코팅은 면적당 용량을 결정합니다. 닥터 블레이드 간격이 10μm 변할 때, 활성 물질 함량은 약 8% 정도 변합니다. 이는 목표 용량이 2.5mAh인 코인 셀에서 0.4mAh의 변동으로 이어집니다.

연구 개발 실험실을 위한 코팅 방법 비교:

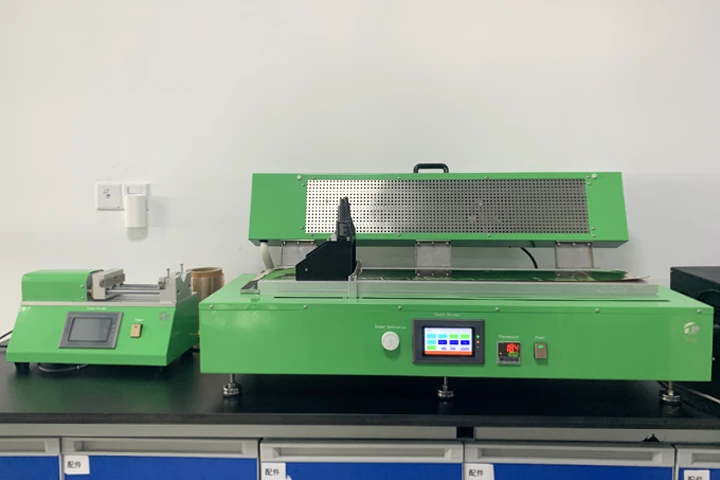

코인 셀을 제작하는 대학 및 산업 연구 개발 연구소의 경우, 마이크로미터 단위로 블레이드 높이를 조절할 수 있는(0~5mm 범위, 1μm 해상도) 가열식 필름 코팅기는 성능과 비용 측면에서 최적의 균형을 제공합니다.

중요 품질 검사: 각 전극의 코팅 두께는 5개 지점에서 측정해야 합니다. 가장자리 두께가 중심에서 5% 이상 벗어나면 블레이드가 기판에 평행하지 않은 것입니다. 이 경우 시밍(shim)이 필요합니다. 이러한 편차를 허용하면 이후 모든 셀에 체계적인 오차가 발생합니다.

엔지니어링 인사이트: 50mm 폭의 연구 개발용 전극에서 발생하는 가장자리 두께 감소는 무시할 수 있을 정도로 미미해 보일 수 있습니다. 그러나 시범 생산을 위해 코팅 폭을 300mm로 확대하면, 동일한 5%의 가장자리 결함이 양쪽 가장자리에 15mm 너비의 불량품으로 이어집니다. 결국 시범 생산 라인이 가동되기 전에 수율이 떨어집니다. 마이크로미터 단위로 조절 가능한 블레이드 헤드가 장착된 실험실 코팅 장비 또한 코팅 폭 전체에 걸쳐 2μm 미만의 평행도가 검증되었으므로 공정 매개변수가 연구 개발 단계에서 파일럿 규모로 직접 이전될 수 있습니다.

3. 전극 건조: 용매 제거 속도가 중요합니다

건조 속도는 바인더 분포에 직접적인 영향을 미칩니다. 용매가 너무 빨리 증발하면 PVDF 바인더가 전극 표면으로 이동합니다. 그 결과, 전류 집전체 계면에 접착력이 불충분한 활성 물질 층이 형성되어 박리가 발생합니다.

표준 연구 개발 건조 프로토콜:

• NMP 기반 NMC 슬러리의 경우 60~80°C
• 수성 LFP 슬러리의 경우 80~100°C
• 최소 4시간, 일반적으로 하룻밤 동안 진공 상태에서 보관합니다.

±1°C의 온도 안정성을 갖춘 진공 건조 오븐은 필수 조건입니다. ±10°C의 온도 변동폭을 가진 표준 실험실 오븐을 사용하면 육안으로는 감지할 수 없지만 충방전 과정에서 용량 변화로 나타나는 불균일한 바인더 분포를 가진 전극이 생성됩니다.

4. 전극 캘린더링: 압축 밀도 목표

건조 후 전극은 다공성 구조를 갖습니다. 과도한 다공성은 부피 에너지 밀도를 감소시키고 전자 전도도를 저하시킵니다. 반대로 다공성이 부족하면 전해질의 적절한 습윤이 저해됩니다.

업계 표준 압축 밀도 목표:

• NMC 음극: 2.8–3.4 g/cm³
• 흑연 양극: 1.4–1.6 g/cm³
• LFP 음극: 2.2–2.6 g/cm³

에이 정밀 롤링 프레스 정밀한 압력 제어가 필수적입니다. 간격 거리와 가해지는 힘 모두 제어 및 반복성이 요구됩니다.

문서화된 실패 사례: 한 스타트업 기업은 초기 연구 개발 단계에서 캘린더링 공정을 완전히 생략하고 "나중에 최적화하겠다"는 전략을 택했습니다. 그 결과, 코인형 전지의 용량이 이론치보다 40%나 낮게 나왔습니다. 캘린더링 처리가 되지 않은 양극에는 활성 물질에 접근하지 못하고 전해액으로 채워진 빈 공간이 존재했습니다. 6개월 동안 소재를 재조정했지만, 근본적인 원인은 소재가 아니라 장비 차이였기 때문에 개선되지 않았습니다.

5. 전극 천공: 버 제거

코인형 건전지 전극은 직경 14~16mm로 펀칭됩니다. 펀치 다이가 무디거나 정렬이 잘못되면 가장자리에 버(burr)가 생깁니다. 이 버는 압착 과정에서 분리막을 관통하여 미세 단락을 일으키고, 이는 낮은 개방 회로 전압이나 급격한 자가 방전으로 나타납니다.

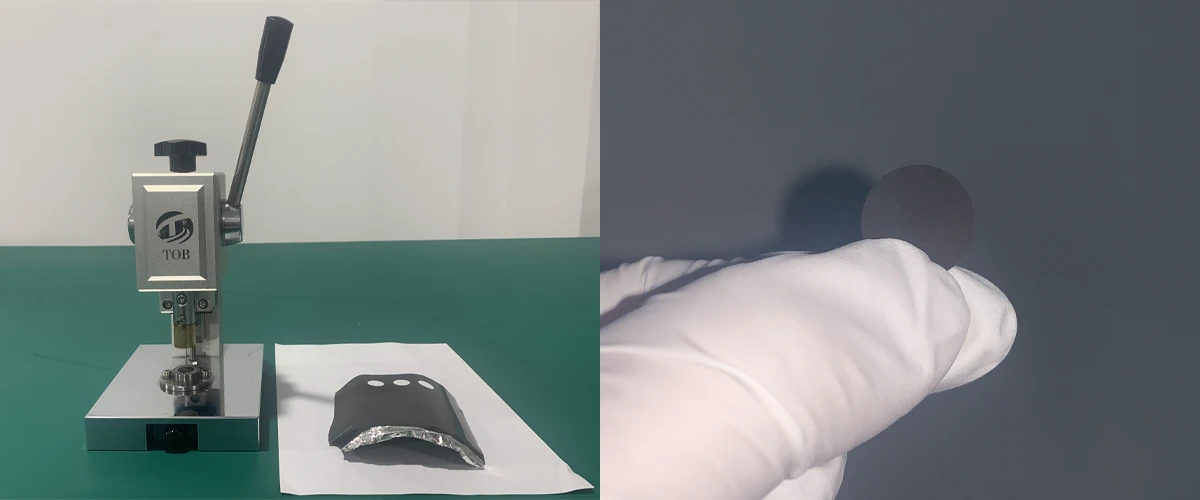

장비 요구 사항: 교체 가능한 다이(14mm, 15mm, 16mm)를 갖춘 정밀 펀치입니다. 펀칭된 전극은 10배 광학 확대 하에서 버(burr)가 전혀 없어야 합니다. 다이는 정기적인 연마 또는 교체가 필요하며, 이는 학술 연구실에서 종종 간과되는 유지 보수 항목입니다.

6. 글러브박스: 내부 환경 제어 사양

리튬 금속은 물과 반응합니다. 전해질도 물과 반응합니다. 전지 조립 과정에서 습기가 유입되면 전지가 돌이킬 수 없이 손상됩니다.

최소 연구개발용 글러브박스 사양:

• O₂ < 0.1 ppm
• H₂O < 0.1 ppm
• 대기실이 있는 2개 역 설계
• 통합 O₂/H₂O 분석기
• 재생 가능한 정화 시스템

예산 현실: 적절한 배터리 등급 글러브박스 재생 기능이 있는 가스 정화 시스템은 일반적으로 15,000달러에서 25,000달러 정도입니다. 저가형 장비는 정화 카트리지를 3년이 아닌 6개월마다 교체해야 하는 경우가 많아 초기 비용 절감 효과가 소모품 비용으로 상쇄됩니다.

7. 코인 셀 조립: 압착 압력 정밀도

압착은 최종 기계적 단계입니다. 압력은 밀봉의 완전성과 내부 접촉을 직접적으로 결정합니다.

CR2032 압착 압력 요구 사항: 600~800psi이며, 특정 개스킷 재질 및 셀 구성에 맞춰 보정됩니다.

프레스 유형 비교:

매주 50개 이상의 세포를 생산하는 연구실의 경우, 공압 프레스는 실질적인 최소 장비입니다. 동료 심사를 거친 데이터를 발표하거나 소규모 생산을 위한 재료를 검증하는 연구실의 경우, 전기 코인 셀 크림퍼 디지털 압력 로깅을 통해 필요한 추적성을 확보할 수 있습니다.

나만의 연구실을 만들 준비가 되셨나요? 코인 셀 실험실은 개별 장비들의 집합체가 아니라 통합 시스템입니다. 정밀도가 떨어지는 크림퍼, 습도 변화가 심한 글러브 박스, 제대로 분산되지 않는 믹서와 같은 부품 하나라도 사양이 부족하면 전체 연구 개발 과정에서 유용한 데이터 대신 잡음만 발생하게 됩니다. TOB New Energy는 이러한 문제를 해결해 줍니다. 완벽한 코인 셀 실험실 장비 턴키 패키지 공급업체 전 세계 2,000개 이상의 연구 기관 및 배터리 제조업체에 제공되며, 사전 구축된 실험실 라인, 현장 설치 및 운영자 교육이 기본으로 포함됩니다.

자주 묻는 질문(FAQ)

질문: 최초의 코인 셀을 조립하는 데 필요한 최소 장비 세트는 무엇입니까?
A: 정밀 저울, 진공 믹서(초기 실험에는 막자사발 사용 가능), 닥터 블레이드 코팅기, 진공 오븐, 전극 펀치, 글러브 박스, 수동 압착 프레스. 예산: 기본 설비 구축에 2만~3만 달러.

질문: 전극 건조에 진공 오븐이 필수적인가요, 아니면 자연 건조로 충분한가요?
A: 진공 오븐이 필수적입니다. 상온에서 자연 건조하면 전해질 성능을 저하시키는 수분이 유입됩니다. -0.08 MPa의 진공 압력 하에서 60~100°C로 건조하면 잔류 용매와 흡착된 수분이 제거됩니다. 이 단계를 생략하면 일반적으로 용량 손실이 15~20%에 달합니다.

질문: 통계적으로 의미 있는 데이터를 얻으려면 조건당 몇 개의 세포가 필요합니까?
A: 조건당 최소 5개의 세포가 필요하며, 10개를 권장합니다. n=3을 사용한 기존 연구 결과는 재현에 실패하는 경우가 많습니다. 산업 연구 개발에서는 매개변수 세트당 8개 미만의 세포는 공정 결정에 불충분한 것으로 간주됩니다.

질문: 동일한 글러브박스로 나트륨 이온 배터리 연구와 리튬 이온 배터리 연구를 모두 수행할 수 있습니까?
A: 권장하지 않습니다. 나트륨은 리튬보다 습기와 더 격렬하게 반응합니다. 엄격한 오염 제거 절차와 화학 물질 간의 분위기 분리가 유지되지 않는 한, 교차 오염 및 안전 사고를 방지하기 위해 각 화학 물질별로 전용 글러브박스를 사용하는 것이 강력히 권장됩니다.

이 기술 가이드는 프로세스 엔지니어링 팀에서 작성했습니다. TOB 뉴에너지 중국 샤먼에 위치한 당사는 코인 셀 배터리부터 파일럿 규모 배터리 실험실 장비까지 모든 장비를 직접 제조하는 업체입니다. 장비 설계, 제조, 테스트 및 배송까지 모든 과정을 단일 공장에서 진행하므로, 재판매업체나 중간 유통업체를 거치지 않아 추가 비용이 발생하지 않습니다.
