배터리 셀 조립 공정에서의 적층 방식과 권취 방식 비교

TOB 기술팀 작성

배터리 셀 설계가 전극 조립 단계에 도달하면, 하나의 결정이 이후 거의 모든 요소를 좌우합니다. 내부 저항, 에너지 밀도, 열 거동, 사이클 수명, 그리고 전체 조립 라인의 장비 배치까지 영향을 받습니다. 그 결정은 적층과 권취 중 어느 방식을 선택할 것인가입니다. 이는 단순한 엔지니어링 각주가 아닙니다. 향후 방향을 결정하는 갈림길입니다. 대형 각형 셀, 전고체 구조, 초박형 파우치 설계가 등장하면서 적층과 권취의 선택 문제는 10년 전보다 더욱 중요해졌고, 동시에 덜 명확해졌습니다. 권취 시스템과 적층 시스템을 모두 설계하고 제조하는 장비 공급업체는 R&D 연구실부터 기가와트시 규모 공장까지 거의 모든 고객 프로젝트의 중심에서 이 결정을 다루고 있습니다.

A부: 두 공정의 작동 방식

권취와 적층은 동일한 목표를 공유합니다. 즉, 양극, 분리막, 음극을 결합하여 셀 구조를 만드는 것입니다. 하지만 두 방식은 근본적으로 다른 물리적 메커니즘을 통해 목표에 도달합니다.

권취는 연속 공정입니다. 전극과 분리막 웹이 동시에 권취 장비로 공급되고, 회전하는 맨드릴 주위를 감싸면서 원통형 또는 납작한 타원형 젤리롤을 형성합니다. 주요 제어 매개변수는 각 웹의 장력 제어, 층간 정렬 정확도, 그리고 권취 속도입니다. 이 공정은 원통형 셀에 기하학적으로 적합합니다. 둥근 젤리롤이 둥근 캔에 완벽하게 들어맞기 때문입니다. 각형 셀의 경우 젤리롤을 삽입 전에 평평하게 압착합니다. 권취는 선을 가져와 부피 안으로 말아 넣는 과정이라고 생각할 수 있습니다.

적층은 불연속 공정입니다. 미리 절단된 양극 시트, 분리막 층, 음극 시트를 번갈아 배치합니다. 일반적으로 하나의 연속 분리막이 전극 시트 사이에서 지그재그 형태로 접히는 Z-폴드 방식이나, 로봇 암이 여러 시트를 동시에 배치하는 다층 픽앤플레이스 방식을 사용합니다. 주요 제어 매개변수는 시트 위치 정확도, 접힘 과정 중 분리막 장력, 그리고 적층 속도입니다. 적층은 파우치 셀과 대형 각형 셀에 기하학적으로 적합합니다. 평평한 층이 굽힘 없이 직사각형 블록을 형성하기 때문입니다. 적층은 개별 평면을 가져와 층층이 쌓아 부피를 만드는 과정이라고 생각할 수 있습니다.

이러한 공정 차이의 근본에는 두 방식의 성능 차이를 대부분 결정하는 하나의 물리적 차이가 있습니다. 권취된 젤리롤에서는 전극과 분리막 층이 맨드릴 주위를 따라 휘어지며, 각 굽힘 지점에서 곡률로 인한 기계적 응력이 발생합니다. 적층 구조에서는 모든 층이 평평하게 놓이므로 응력이 전체 평면에 균일하게 분산됩니다. 곡률 응력과 평면 응력의 차이가 이후 설명할 다섯 가지 성능 차이의 근본 원인입니다.

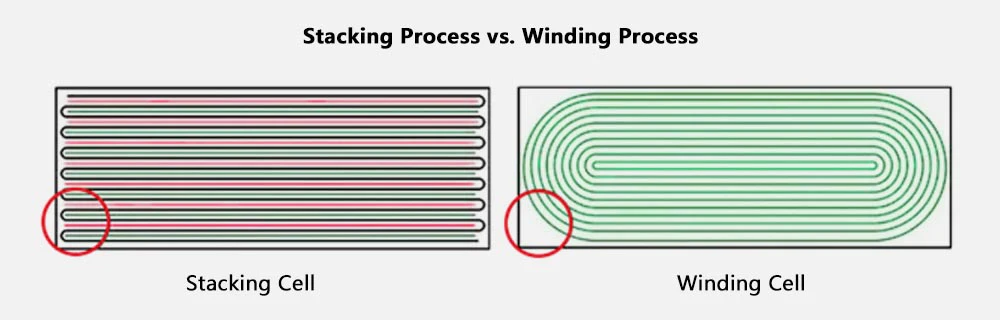

권취 대 적층 공정

B부: 성능 비교의 다섯 가지 측면

내부 저항 및 출력 특성

권취 젤리롤의 곡률 응력은 균일하지 않습니다. 맨드릴에 가장 가까운 내부 층에서는 굽힘 반경이 가장 작아 내부 전극에 가장 높은 압축 응력이 발생합니다. 이는 전극-분리막 계면에서 더 높은 국부 접촉 저항으로 이어집니다. 고율 방전에서는 전류가 저저항 영역에 집중되어 굽힘 영역에 국부적인 핫스팟이 형성됩니다. 적층 셀은 이러한 문제를 피합니다. 전극 시트가 평평하게 놓이고 전류가 균일하게 분포합니다. 그 결과 전체 내부 저항이 낮아지고 고율 성능이 향상됩니다. 권취 및 적층 장비를 모두 제조하는 TOB NEW ENERGY는 고객 데이터에서 이를 직접 확인합니다. 동일한 화학 조성, 동일한 코팅 라인이라도 조립 방식에 따라 셀 임피던스가 측정 가능하게 달라집니다. 4680과 같은 탭리스 대형 원통형 설계에서는 권취 방식의 저항 증가 문제를 완화하기 위해 전류 집전 경로가 재설계되었지만, 굽힘 부위의 기계적 응력은여전히 존재합니다.

에너지 밀도 및 공간 활용

원통형 권취 셀은 공간을 낭비합니다. 둥근 젤리롤이 원통형 캔 내부의 모서리를 채우지 못하기 때문입니다. 각형 캔 안의 평평한 권취 젤리롤은 이를 개선하지만 여전히 곡선 형태의 끝부분이 남습니다. 적층 셀은 직사각형 공간을 효율적으로 채웁니다. 동일한 외부 크기에서 적층 각형 셀은 일반적으로 권취 각형 셀보다 3~8% 높은 체적 에너지 밀도를 제공합니다. 모든 세제곱센티미터가 중요한 응용 분야인 프리미엄 전기차와 초박형 소비자 전자제품에서는 이러한 차이가 결정적입니다. 두 기술을 모두 사용할 수 있는 각형 셀 분야에서 적층의 에너지 밀도 이점은 고객 채택을 이끄는 주요 요인입니다.

열 거동 및 안전성

권취 셀에서는 국부 저항이 높은 굽힘 영역이 부하 상태에서 비례적으로 더 많은 열을 발생시킵니다. 국부 핫스팟은 전해질 분해, SEI 막 붕괴와 같은 국부 부반응을 유발할 수 있으며, 이는 다시 온도를 상승시킵니다. 적층 셀에서는 평평한 전극 계면이 더 균일한 전류 밀도를 형성하고, 그 결과 열 발생도 더욱 균일합니다. 각 전극 쌍 사이의 분리막 층은 열 장벽 역할도 합니다. 한 층에서 다음 층으로 전달되는 열은 분리막을 통과해야 하므로 확산 속도가 느려집니다. 대용량 에너지 저장 및 안전성이 중요한 자동차 셀 분야에서 이러한 열 균일성의 장점은 프리미엄 응용 분야에서 업계가 적층 방식으로 전환하는 원동력이 되었습니다.

사이클 수명

모든 충방전 사이클은 전극 재료의 팽창과 수축을 유발합니다. 흑연 음극은 약 10% 팽창합니다. 실리콘 함유 음극은 300% 이상 팽창할 수 있습니다. 권취 구조에서는 이러한 반복 응력이 굽힘 부위에 집중되어 반복적인 팽창과 수축이 전극-구리 계면을 손상시킵니다. 적층 구조에서는 평면 층이 더 자유롭게 팽창할 수 있고, 특정 지점에 가해지는 기계적 응력이 낮습니다. 특히 실리콘-탄소 복합 음극과 같이 부피 변화가 큰 재료를 사용하는 화학 조성에서는 적층의 사이클 수명 이점이 상당할 수 있습니다. 2000사이클 시점에서는 이것이 지배적인 요소가 됩니다. 숙련된 응용 팀은 실리콘 함유 재료가 개발 계획에 포함된 경우 고객이 적층 방식을 선택하도록 정기적으로 안내합니다. 이는 적층이 항상 더 우수해서가 아니라, 권취 셀의 사이클 수명 저하 메커니즘이 잘 알려져 있고 설계로 해결하기 어렵기 때문입니다.

제조 수율

권취와 적층은 공정 물리를 반영하여 서로 다른 수율 특성을 가집니다. 권취에서는 연속 전극 웹(종종 60미터 이상)이 장비를 통과합니다. 그 길이 어디에서든 장력 변동, 정렬 불량, 또는 먼지 입자가 발생하면 전체 웹 구간이 폐기될 수 있습니다. 분당 20~30개의 생산 속도에서는 높은 처리량의 경제성이 이러한 위험을 어느 정도 상쇄합니다. 적층에서는 전극 시트가 미리 절단되어 불량 시트는 적층 전에 폐기됩니다. 롤 하나가 아니라 시트 하나만 손실됩니다. 하지만 적층에도 자체적인 수율 문제가 있습니다. 고속에서는 로봇 픽앤플레이스 메커니즘이 얇고 유연한 전극 시트를 안정적으로 다뤄야 합니다. 200ppm 이상의 고속 적층은 극도의 기계적 정밀도를 요구합니다.

표준화된 대량 생산에서는 권취의 처리량 성숙도가 수율 및 비용 측면에서 우위를 제공합니다. 반면 단 한 번의 폐기 비용이 훨씬 큰 대형·고부가가치 셀에서는 적층의 불량 격리 특성이 품질 측면의 장점을 제공합니다. 두 기술 모두에 경험이 있는 공급업체는 하나의 기술을 보편적으로 지지하기보다 고객의 구체적인 생산 경제성에 맞춰 이러한 절충점을 평가할 수 있도록 지원합니다.

C부: 어떤 배터리 유형이 어떤 공정을 사용하는가

원통형 셀 — 권취 방식의 자연스러운 적용 분야.원통형 셀 — 18650, 21700, 4680 — 은 압도적으로 권취 방식으로 제조됩니다. 구조적 형상이 그 자체로 선택을 결정합니다. 원형 캔 안의 원형 젤리 롤 구조이기 때문입니다. 특허 CN202122173244의 장력 및 정렬 기술을 적용한 TOB의 원통형 권취 시스템은 이러한 형식을 대량 생산 규모로 지원합니다. 가까운 미래까지 원통형 셀 생산에서는 권취가 지배적인 방식으로 유지될 것입니다.

파우치 셀 — 스태킹의 자연스러운 적용 분야.유연한 알루미늄 적층 파우치 하우징은 기계적 무결성을 위해 내부 셀 구조에 의존합니다. 파우치에 삽입된 권취형 젤리 롤은 충방전 과정에서 불균일한 팽창력을 만들어냅니다. 곡선형 끝부분이 비대칭적으로 바깥쪽으로 밀리면서 파우치 실링에 응력을 가합니다. 적층 구조는 균일한 평면 압력을 가합니다. 최저가 파우치 셀을 제외하면 스태킹이 표준 선택입니다.

각형 셀 — 격전지.스태킹과 권취 방식의 선택이 가장 치열하게 논쟁되는 분야입니다. 권취형 각형 셀은 성숙한 고처리량 권취 장비와 낮은 자본 비용의 이점을 누리며, 비용 중심의 LFP 에너지 저장 분야에 매력적입니다. 적층형 각형 셀은 더 높은 에너지 밀도, 낮은 내부 저항, 더 긴 사이클 수명을 제공하여 고급 EV 배터리의 선호 경로가 되고 있습니다. 각형 셀에서 스태킹 비중은 자동차 제조업체의 에너지 밀도 및 급속 충전 성능 요구에 힘입어 증가하고 있습니다. 두 기술을 모두 제공하는 장비 공급업체는 특정 적용 분야에 맞는 경로를 평가할 수 있는 위치에 있습니다. 정답은 결코 보편적이지 않기 때문입니다.

전고체 셀 — 스태킹만이 유일한 실행 가능한 경로.고체 전해질 — 산화물 세라믹, 황화물 유리 또는 고분자 필름 등 어떤 형태든 — 권취 맨드릴 주위로 구부릴 수 없습니다. 균열이 발생하거나 계면 접촉을 잃게 됩니다. 스태킹은 모든 전고체 배터리 구조의 조립 기반입니다. 전고체 기술이 산업화를 향해 이동함에 따라, 자체 R&D를 기반으로 한 스태킹 및 권취 시스템을 보유한 TOB NEW ENERGY를 포함한 스태킹 전문 장비 공급업체는 취성 전해질 층을 다룰 수 있는 정밀 스태킹 수요 증가를 경험하게 될 것입니다.

파트 D: 장비, 경제성, 그리고 이중 기술 역량의 가치

권취 장비와 스태킹 장비는 서로 다른 비용 구조를 가진 서로 다른 엔지니어링 시스템입니다.

A 배터리권취 장비 는 속도에 최적화되어 있습니다. 장력 제어 시스템은 분당 25개 이상의 처리 속도에서 정밀한 웹 장력을 유지합니다. 정렬 시스템은 웹이 연속 이동하는 동안 전극과 분리막 가장자리를 ±0.2~0.5밀리미터 이내로 유지합니다. 엔지니어링 과제는 속도와 정밀도를 동시에 유지하는 것이며, 이 두 변수는 본질적으로 서로 상충합니다. 표준화된 원통형 형식용 권취 장비는 수십 년간의 개선을 통해 단위 처리량당 가장 비용 효율적인 조립 장비를 제공합니다.

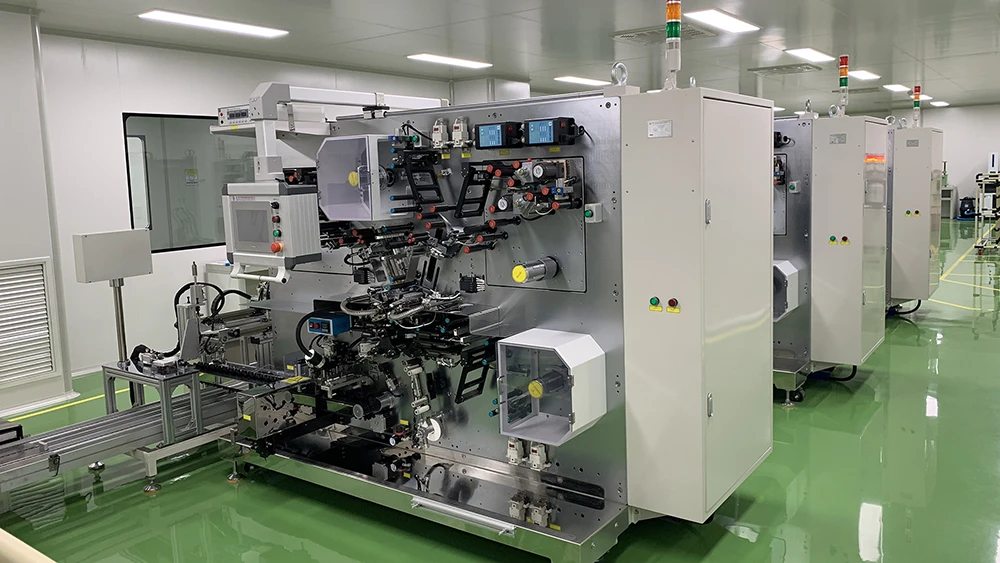

TOB New Energy 턴키 라인에서 얇은 배터리 분리막을 다루는 자동 원통형 셀 권취 장비

배터리 스태킹 장비 는 개별 시트 수준의 정밀도에 최적화되어 있습니다. 위치 결정 정확도와 픽앤플레이스 신뢰성이 적층 품질을 결정합니다. 200ppm 이상의 고속에서 1초 미만의 사이클 시간으로 얇고 유연한 전극 시트를 다루면서 배치 정밀도를 유지하는 것은 극도로 어려운 기계 공학 과제입니다. 연속 분리막을 사용하는 Z-폴딩, 다층 픽앤플레이스, 핫 라미네이션 등 다양한 스태킹 기술은 속도, 정밀도, 비용 사이에서 서로 다른 절충점을 제공합니다.

장비 비용 비교는 자본 지출을 넘어섭니다. 일반적으로 권취 라인은 동일한 용량의 스태킹 라인보다 처리량 단위당 비용이 낮습니다. 그러나 적층 셀의 높은 에너지 밀도는 시장 프리미엄을 창출할 수 있습니다. 더 긴 사이클 수명은 보증 비용을 줄일 수 있습니다. 고부가가치 적용 분야에서는 스태킹 장비의 추가 비용이 제품 성능을 통해 회수될 수 있습니다. 비용 중심 적용 분야에서는 권취 방식의 자본 효율성이 여전히 매력적입니다. TOB의 엔지니어링 팀은 각형 셀 프로젝트에서 두 시나리오를 정기적으로 모델링하여 고객이 스태킹 프리미엄을 단순한 장비 비용이 아니라 제품 수명 동안의 에너지 밀도 향상과 사이클 수명 연장의 함수로 평가할 수 있도록 합니다.

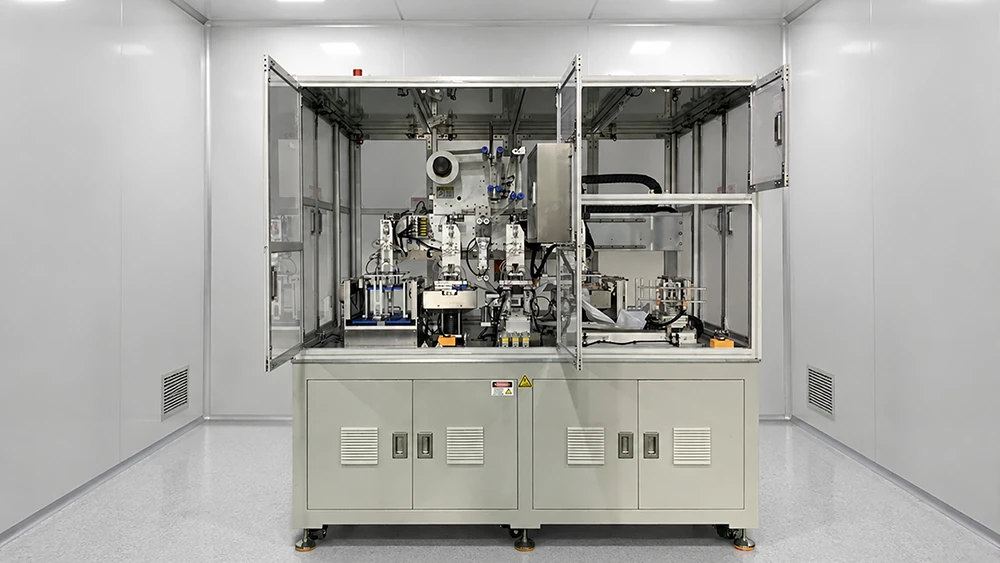

배터리 생산 라인 종합 솔루션 및 제조사 TOB New Energy가 설계한 스태킹 장비.

TOB NEW ENERGY는 권취 및 스태킹 장비를 모두 공급하며, 고속 권취의 핵심 엔지니어링 과제인 장력 변동과 정렬 편차를 해결하는 독자적인 권취 장비 특허(CN202122173244)를 기반으로 합니다. 이 특허는 공개적으로 검증 가능합니다. 이는 특정 기술 문제에 대한 구체적인 엔지니어링 작업을 나타냅니다. 두 기술 모두에 대한 엔지니어링 역량을 갖추면 TOB는 한 종류의 장비만 제작하는 업체에서 발생하는 구조적 편향 없이 고객의 소재 시스템, 셀 형식, 생산 경제성을 평가할 수 있습니다. 두 경로가 모두 가능한 각형 셀에서는 이러한 객관성이 적용 분야에 최적화된 생산 라인과 공급업체 카탈로그에 최적화된 라인 사이의 차이를 만들 수 있습니다.

파트 E: 스태킹과 권취 중 선택하기 위한 의사결정 프레임워크

스태킹과 권취 방식의 선택 문제는 네 가지 복합 차원에 걸친 체계적인 평가가 필요합니다.

첫째: 셀 형식. 원통형 → 권취. 파우치 → 스태킹. 각형 → 두 방식 모두 가능하므로 평가를 계속합니다.

둘째: 성능 요구사항. 높은 에너지 밀도, 급속 충전 능력 또는 긴 사이클 수명 → 균형은 스태킹 쪽으로 기울어집니다. 비용이 주요 기준인 중간 수준 성능 → 권취 방식은 여전히 경쟁력이 있습니다.

셋째: 생산 경제성. 대량 표준화 생산 → 권취의 처리량은 따라가기 어렵습니다. 소량, 고부가가치 또는 다중 형식 생산 → 스태킹의 유연성이 중요해집니다.

넷째: 기술 로드맵. 개발 경로에 전고체 배터리가 포함된다면 → 스태킹은 필수입니다. 향후 화학 조성이 실리콘 비중이 높은 음극과 같은 고팽창 소재를 포함한다면 → 스태킹의 사이클 수명 이점은 전략적으로 중요해집니다.

이러한 차원들의 상호작용은 어느 하나의 요소보다 중요합니다. 각형 + 높은 에너지 밀도 + 전고체 로드맵은 스태킹을 명확한 엔지니어링 선택으로 만듭니다. 원통형 + 성숙한 LFP 화학 조성 + 비용 중심 생산은 권취를 성숙한 솔루션으로 만듭니다. 경험 많은 엔지니어링 팀이 고객과 협력할 때 적용하는 것이 바로 이 프레임워크입니다. 가장 비용이 큰 결정은 잘못된 기술을 선택하는 것이 아니라 프레임워크 없이 선택하는 것입니다.

파트 F: 추세는 대체가 아니라 분화입니다

스태킹도 권취도 사라지지 않을 것입니다. 권취는 구식이 아닙니다. 스태킹이 모든 면에서 우수한 것도 아닙니다. 변화하는 것은 적용 분야의 지형입니다. 권취는 여전히 원통형 셀 생산에서 확고한 위치를 차지하고 있으며, 이 형식은 개수 기준으로 전 세계 배터리 생산의 대부분을 차지합니다. 스태킹은 권취가 충족할 수 없는 성능 요구에 의해 고급 각형 및 파우치 적용 분야로 확대되고 있습니다. 전고체 배터리는 이러한 확장을 가속화할 것입니다. 모든 전고체 셀은 적층 구조가 될 것이기 때문입니다.

엔지니어에게 목표는 기술을 적용 분야에 맞추는 것이며, 두 기술 모두에 대한 깊은 엔지니어링 역량을 가진 공급업체와 협력하는 것입니다. TOB NEW ENERGY는 자체 권취 R&D와 스태킹 엔지니어링을 기반으로 이러한 이중 기술 역량을 제공합니다.

배터리 적층과 권취 비교 요약: 적층과 권취는 리튬 이온 배터리 제조에서 가장 주요한 두 전극 조립 방식이며, 두 방식 중 어떤 것을 선택하는지는 내부 저항, 에너지 밀도, 열 안전성, 수명, 제조 비용에 영향을 미칩니다. 권취 — 전극과 분리막 웹이 맨드릴 주위를 감싸는 연속 공정 — 는 원통형 셀과 대량 생산을 위한 검증된 표준 방식입니다. 적층 — 불연속 Z 패턴 층상화 공정 — 은 더 낮은 내부 저항, 더 높은 에너지 밀도, 더 우수한 열 균일성, 더 긴 수명을 제공하므로 고급 파우치형 및 각형 셀에서 선호되는 방식이며 전고체 배터리를 위한 유일하게 실현 가능한 경로입니다. 두 기술은 셀 형식, 성능 요구 사항, 생산 경제성에 따라 서로 다른 응용 분야로 나뉘고 있습니다. TOB NEW ENERGY는 독자적인 권취 장비를 포함하여 권취 및 적층 장비 모두에 대한 엔지니어링 역량을 보유하고 있으며 —CN202122173244 특허로 보호되는 기술 — 객관적인 공정 선택에 필요한 이중 기술 평가 역량을 제공합니다.

TOB 기술팀 — Xiamen TOB New Energy Technology Co., Ltd.
