제조 공정에 산업용 전고체 배터리 기술을 구현하기 위한 완벽 가이드

글: 대니 황 박사

"전고체 배터리는 5년 안에 대량 생산될 것이다." 이와 비슷한 주장은 10년 넘게 업계 발표 자료와 기술 로드맵에 등장해 왔습니다. 회의적인 사람들은 이 전망이 끝없이 멀어지는 것이라고 생각하지만, 엔지니어는 다른 시각으로 바라봅니다. 실험실 실증과 공장 규모 생산 사이의 간극, 즉 액체 리튬 이온 배터리가 20년 만에야 좁혀진 이 간극이 실시간으로 좁혀지고 있는 것입니다. 지난 3년간 이러한 논의는 질적으로 변화했습니다. 더 이상 코인 셀 배터리의 충방전 주기 데이터를 보고하는 대학 논문들이 주도하는 것이 아닙니다. 이제는 시범 생산 라인의 수율, 장비 사양, 제조 공정 매개변수 등 산업화의 언어가 점점 더 중요해지고 있습니다.

중국 배터리 장비 및 소재 회사 고체 배터리 제조에 필요한 환경 조건을 유지할 수 있는 건조실, 글러브박스 통합 코팅 시스템, 그리고 파일럿 라인 장비에 대한 수요가 증가하고 있습니다. 이 가이드는 고체 배터리의 작동 여부가 아닌, 대규모 생산에 필요한 요소들을 다룹니다.

고체 배터리

요소 1: 고체물리학이 중요한 이유

고체 배터리 기술에 대한 투자를 이끄는 네 가지 구조적 이점이 있습니다. 각각의 이점은 제조 과정에서 중요한 의미를 지니지만, 기술 발표에서 종종 간과되는 경우가 많습니다.

안전성. 가연성 유기 액체 전해질을 비가연성 전해질로 교체고체 전해질 열폭주를 유발하는 연료원을 제거합니다. 하지만 실제 공학적 현실은 훨씬 더 미묘합니다. 황화물 전해질은 수분과 반응하여 황화수소를 방출하는데, 이는 100ppm 이상의 농도에서 독성을 나타냅니다. 산화물 전해질은 화학적으로 안정하지만 취성이 있습니다. 고체 전해질의 안전성은 위험이 전혀 없다는 것을 의미하는 것이 아닙니다. 오히려 다른 종류의 위험 요소가 존재하며, 따라서 다른 제어 방식이 필요합니다.

에너지 밀도. 리튬 덴드라이트의 침투를 물리적으로 차단하는 고체 전해질을 사용하면 리튬 금속 양극을 사용할 수 있습니다. 이론적인 용량은 그램당 3,860밀리암페어시(mAh)로, 흑연의 372mAh보다 높습니다. 하지만 실제적인 문제점은 리튬 덴드라이트가 고체 전해질에서도 결정립계를 따라 성장할 수 있다는 것입니다. 이를 억제하려면 코팅, 중간층, 압력 적용 등의 계면 엔지니어링이 필요하며, 이는 공정의 복잡성과 비용을 증가시킵니다.

광범위한 온도 범위에서 작동 가능합니다. 특정 황화물 전해질은 액체 전해질이 얼거나 점도가 떨어지는 온도에서도 높은 이온 전도도를 유지하므로 팩 수준에서 열 관리가 간소화됩니다. 하지만 제조 과정에서 고려해야 할 사항은 황화물이 요구하는 건조한 환경 조건을 유지하면서 전체 생산 라인의 온도를 제어하는 ​​것이 공장 규모에서는 HVAC(냉난방 공조) 측면에서 어려운 과제라는 점입니다.

시스템 수준의 단순화. 본질적으로 더 안전한 셀은 팩 수준에서 보호 구조를 덜 필요로 하므로 시스템 수준의 에너지 밀도가 향상됩니다. 단일 하우징 내에 셀을 직렬로 쌓는 바이폴라 스태킹은 팩 효율을 더욱 향상시킵니다. 이러한 이점은 실험실 데이터가 아닌 비용 모델에서 나타납니다.

요소 2: 세 가지 전해질 경로

고체 전해질 개발을 주도하는 세 가지 주요 계열이 있으며, 이들은 근본적으로 다른 제조 방식을 요구합니다.

산화물 전해질 — LLZO 그리고라티프 산화물 전해질은 화학적 안정성이 뛰어나고 전기화학적 윈도우가 넓어 유력한 후보 물질입니다. 리튬 금속에 대해 안정적이며 고전압 양극을 견딜 수 있습니다. 상온에서의 이온 전도도는 일반적으로 10⁻⁴~10⁻³ s/cm로 액체 전해질에 근접합니다. 제조상의 어려움은 산화물이 세라믹이라는 점입니다. 이온 전도에 필요한 밀도를 얻으려면 1,000℃ 이상의 고온에서 소결해야 합니다. 소결 과정에서 전해질과 양극 소재의 계면이 반응하여 높은 임피던스의 이차상을 형성합니다. 소결 보조제, 나노 입자 또는 다른 공정 방법을 통해 소결 온도를 낮추는 것이 산화물 전해질 제조의 핵심 과제입니다. 또 다른 어려움은 기계적 특성입니다. 얇고 밀도가 높은 세라믹 시트는 취성이 있습니다. 경쟁력 있는 에너지 밀도를 위해 필요한 50마이크론 미만의 전해질 층을 제조하면서 셀 조립 중 기계적 안정성을 유지하는 것은 생산 규모에서 해결되지 않은 제조 문제입니다.

황화물 전해질 LGPS 계열 및 Li₆PS₅Cl과 같은 아르기로다이트계 물질은 상온에서 10⁻² 시멘스/cm를 초과하는 이온 전도도를 달성합니다. 이는 액체 전해질보다 높은 수치입니다. 황화물은 기계적으로 부드러워 고온 소결 대신 냉간 압착으로 치밀화할 수 있습니다. 이는 제조상의 큰 이점입니다. 수천 도의 고온로가 필요 없고, 동시 소결 계면 반응도 발생하지 않습니다. 하지만 단점은 극심한 습기 민감성입니다. 황화물은 물과 비가역적으로 반응하여 H₂S를 방출합니다. 따라서 혼합, 코팅, 조립을 포함한 전체 제조 공정은 이슬점 -50°C 이하에서 진행되어야 합니다. 이슬점 -50°C에서 건조실 내부 공기의 수분 함량은 작업자 한 명이 내쉬는 숨보다 적습니다. 에어록 규정을 준수하지 않고 사람이 건조실에 들어가면 1분도 안 되어 이슬점이 10°C 이상 상승할 수 있으며, 노출된 모든 황화물 전해질 배치는 폐기해야 합니다. 황화물 처리를 위한 건조실 인프라는 리튬 이온 건조실을 단순히 개선한 것이 아닙니다. 차원이 다른 시설입니다. TOB NEW ENERGY는 샤먼 시설에 건식실을 갖추고 있습니다. -50°C에서 이슬점 제어 능력을 입증한 이 회사는 황화물 처리에 필요한 환경 인프라를 갖춘 통합 장비 공급업체 중 하나입니다.

고분자 전해질, 특히 PEO 기반 시스템은 가장 발전된 형태로, 제조 공정이 가장 간단합니다. PEO와 리튬염 용액은 기존 롤투롤 장비에 약간의 수정만으로 코팅할 수 있습니다. 1,000도에 달하는 고온 소결이나 영하 50도의 건조실도 필요하지 않습니다. 하지만 단점도 있습니다. PEO의 상온 이온 전도도는 10⁻⁶~10⁻⁵ 시멘스/cm로, 액체 전해질보다 2~3배 낮습니다. 따라서 고분자 고체 전지는 일반적으로 사용 가능한 전력을 공급하기 위해 60~80도의 작동 온도가 필요합니다. 이는 고분자 전지의 적용 범위를 정지형 에너지 저장 장치 및 특정 산업 분야로 제한합니다. LLZO 나노입자와 같은 무기 충전재를 PEO에 혼합한 복합 전해질은 상온 전도도를 10⁻⁴ 범위까지 향상시켜 이러한 격차를 줄입니다.

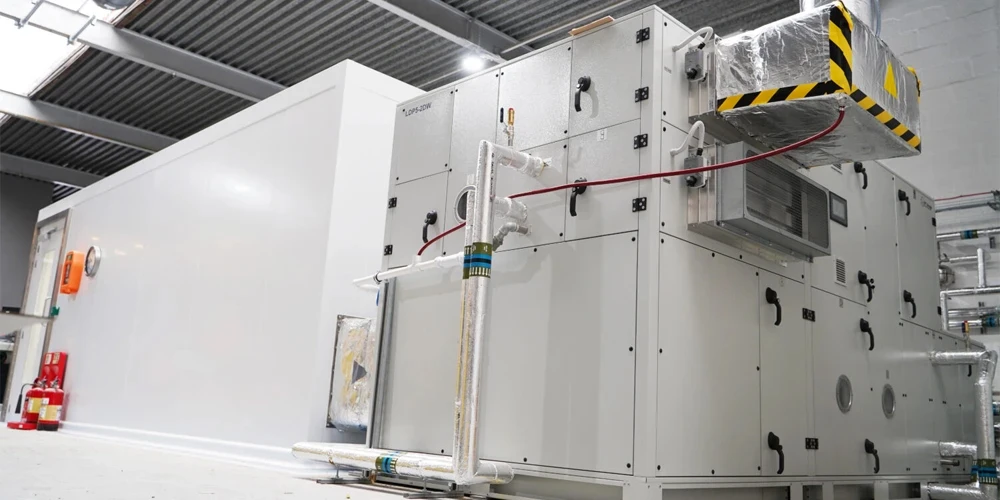

고체 배터리용 건조실

요소 3: 경로별 제조 현실

산화물 기반 전지 제조 공정의 병목 현상은 소결 단계에 있습니다. 섭씨 1,000도 이상의 고온에서 고체 전지를 소결하는 터널형 소성로는 수 메가와트의 전력을 소비하며, 기가와트시 규모의 공장을 건설하려면 수천만 달러의 자본 투자가 필요합니다. 동시 소결 계면 반응 문제는 아직 완벽한 해결책이 없으며, 현재의 완화 전략으로는 졸-겔 또는 스퍼터링 방식으로 양극 표면에 코팅을 적용하는 방식이 있지만, 이는 공정 단계를 추가하고 비용을 증가시킵니다.

황화물 생산 공정의 병목 현상은 다음과 같습니다.건조실생산 규모 시설 전체에 걸쳐 영하 50도에서 영하 60도 사이의 이슬점을 유지하는 것은 자재 반출입구 에어록, 작업자 출입용 에어록, 그리고 관련 제습 장비를 갖추어야 하므로, 상당한 초기 투자 및 운영 비용이 코팅 및 조립 장비 자체 가격을 초과할 수 있습니다. 또한, 황화물은 표준 NMP/PVDF 슬러리 시스템과 호환되지 않습니다. 황화물은 톨루엔, 자일렌, 헵탄과 같은 비극성 용매와 호환되는 바인더를 필요로 하므로, 전체 코팅 및 용매 회수 시스템을 새로운 화학 물질에 맞춰 설계해야 합니다. 고체 황화물 제조 장비 공급업체를 평가하는 기업에게 있어 이러한 건조실 시설의 유무는 중요한 기준이 됩니다. 즉, 공급업체가 황화물을 처리할 수 있거나 처리할 수 없는 경우입니다.

고분자 전해질 제조의 병목 현상은 제조 공정 자체가 아니라 성능 문제입니다. 필요한 장비는 이미 갖춰져 있고, 공정도 잘 이해되고 있으며, 전지는 60도에서도 정상적으로 작동합니다. 고온 작동이 허용되는 응용 분야의 경우, 고분자 고체 전해질은 가장 가까운 시일 내에 상용화될 수 있는 기술입니다. 하지만 자동차나 가전제품처럼 상온 작동이 필수적인 분야에서는 고분자 전해질을 사용하기 위해 아직 개발 중인 복합 전해질 배합이 필요합니다.

요소 4: 장비 요구 사항 — 다른 기계 세트

고체 배터리 제조는 리튬 이온 배터리 제조와 동일한 장비를 사용하는 것이 아니라, 몇 가지 핵심 공정에서 근본적으로 다른 장비가 필요합니다.

황화물 처리용 건조실은 최적의 리튬 이온 냉각 방식의 건조실보다 이슬점이 10~20도 낮아야 합니다. 추가적인 수분을 제거하는 데 드는 에너지 비용은 선형적으로 증가하지 않고 기하급수적으로 증가합니다. 이슬점이 1도 낮아질 때마다 공기 중 수분 함량이 0에 가까워지므로 냉각 용량이 불균형적으로 더 많이 필요하게 됩니다.

압력 제어식 적층 방식은 기존의 적층 또는 권선 방식을 대체합니다. 액체 전지에서는 전해액이 전극과 분리막 사이의 공간을 채웁니다. 고체 전지에서는 계면이 고체-고체입니다. 계면 접촉을 유지하려면 전극 전체 영역에 걸쳐 균일한 외부 압력이 필요합니다. 압력이 너무 낮으면 계면 임피던스가 높아지고, 너무 높으면 세라믹 전해액에 균열이 발생합니다. 고체 전지용 적층 장비는 정밀한 압력을 가하고 유지해야 하는데, 이는 액체 전지용 적층 장비에서는 충족되지 않는 요구 사항입니다.

리튬 금속 양극 가공은 완전히 새로운 소재 취급 문제를 야기합니다. 일반적으로 20~50 마이크론 두께의 리튬 포일은 부드럽고 점착성이 있으며 반응성이 높습니다. 따라서 구리나 알루미늄 포일에 사용되는 롤러, 장력 제어 시스템, 절단 장치로는 리튬 포일을 다룰 수 없습니다. 양극이 없는 설계(첫 번째 충전 중에 리튬 금속이 현장에서 도금되는 방식)는 리튬 포일 취급 문제를 해결하지만, 제조상의 어려움을 형성 단계로 옮겨갑니다. 이 단계에서는 정밀하게 제어된 압력과 전류 밀도 하에서 전극 전체 영역에 걸쳐 균일한 리튬 도금을 달성해야 합니다.

코팅 및 증착 장비는 전해액 종류에 따라 달라집니다. 황화물 슬러리 코팅에는 비극성 용매와 호환되는 코팅 헤드, 밀폐형 건조 시스템, 유기 용매 회수 장치가 필요하며, 이는 NMP 기반 코팅과는 다른 엔지니어링 사양입니다. 산화물 전해액 증착에는 반도체 산업에서 차용한 기상 증착(CVD, PVD) 방식이 사용될 수 있습니다. 이러한 방식들은 근본적으로 다른 제조 플랫폼이며, 비용 구조와 생산량 또한 다릅니다.

요소 5: 산업화를 위한 파트너십

고체 배터리 기술을 성공적으로 산업화할 기업과 기관은 재료 개발과 제조 엔지니어링 사이의 연결 고리를 완성할 수 있는 곳입니다. 왜냐하면 고체 배터리에서는 이 두 가지 문제가 동일하기 때문입니다.

리튬 이온 배터리 분야에서 효과가 입증된 "대학의 기초 연구와 기업의 엔지니어링 구현" 모델은 고체 배터리 분야에서 더욱 중요합니다. 재료 관련 과제, 즉 계면 안정성, 덴드라이트 억제, 전해질 처리에는 학술 연구실에서 제공하는 기초적인 이해가 필수적입니다. 제조 관련 과제, 즉 드라이룸 엔지니어링, 압력 제어 적층, 리튬 금속 취급에는 장비 제조업체가 보유한 생산 현장 경험이 필요합니다. 어느 한쪽만으로는 문제를 해결할 수 없습니다.

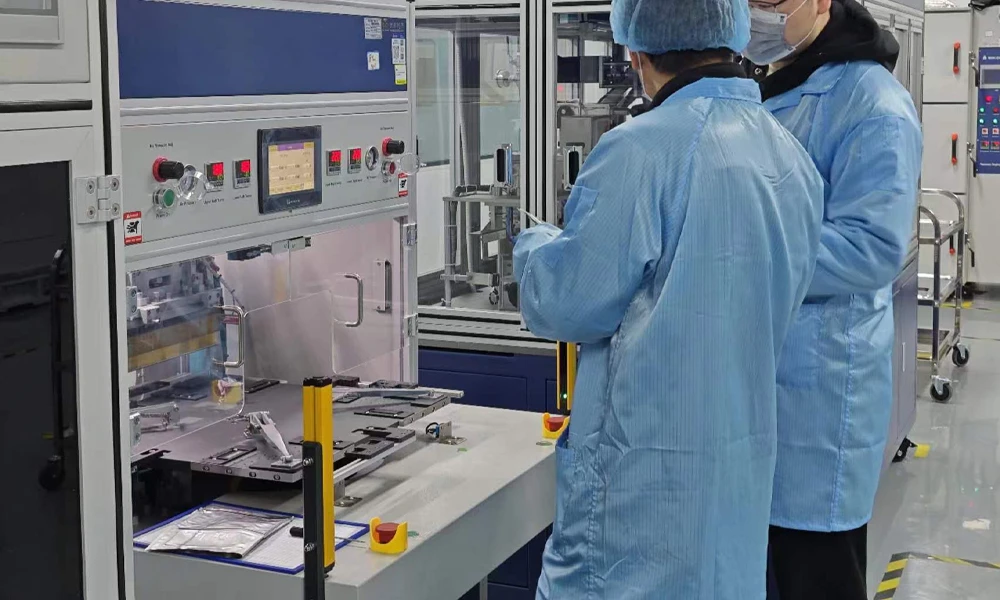

TOB 공동 연구실에서의 고체 배터리 연구

에이대학-기업 공동 연구소 TOB NEW ENERGY와 중남대학교 고체 배터리 연구 그룹 간의 협력은 이러한 원칙에 기반합니다. 전해질 소재 및 계면 메커니즘에 대한 대학의 연구는 장비 설계 및 공정 개발에 활용됩니다. 제조 가능성에 대한 시범 생산 데이터는 대학의 연구 방향 설정에 다시 반영됩니다. 이는 단순한 후원 계약이 아니라, 학문적 발견과 산업적 적용을 연결하는 중국 배터리 연구 생태계 내 여러 협력 사례 중 하나인 실질적인 엔지니어링 협력입니다.

요소 6: 현실적인 시간표

고체 배터리 기술의 산업화는 단 한 번의 획기적인 사건으로 이루어지지 않을 것입니다. 수년에 걸쳐 순차적으로 해결되는 일련의 공학적 문제들의 결과일 것입니다.

폴리머 기반 및 폴리머 복합재 고체 전지는 현재 자동차 이외의 틈새 시장, 즉 에너지 저장 장치, 산업 장비, 고온 작동이 허용되는 분야에 진출하고 있습니다. 이러한 적용 사례들은 차세대 전지 개발에 필요한 제조 경험을 축적하고 있습니다.

황화물 기반 자동차용 배터리 셀은 도요타, 삼성 SDI, CATL이 발표한 일정과 일치하게 2027년에서 2028년 사이에 초기 생산을 목표로 순조롭게 진행되고 있습니다. 건조실, 비극성 용매 코팅 라인, 리튬 금속 처리 시스템 등 제조 인프라는 현재 구축 중이며, 2028년에 생산될 셀은 현재 시범 장비에서 프로토타입으로 제작되고 있습니다.

산화물 기반 전고체 전지는 소결 및 기계적 강도 문제를 모두 해결해야 하므로 2028년 이후에 초기 생산이 가능할 것으로 예상됩니다. 반면, 산화물 전해질에 소량의 액체 전해질을 결합한 반고체 방식은 과도기적 기술로서 더 일찍 시장에 출시될 수 있습니다.

배터리 제조업체와 투자자에게 있어 오늘날 올바른 자세는 어떤 전해질 방식이 "승리"할지 예측하는 것이 아닙니다. 오히려 자사의 용도에 맞는 전해질 방식에 대한 제조 데이터를 파일럿 규모로, 실제 생산과 유사한 설비를 사용하여, 목표 셀 설계에 맞춰 축적하기 시작하는 것입니다. 2026년에 이러한 준비를 시작하는 기업은 시장이 개방될 때쯤 3년간의 제조 경험을 활용할 수 있습니다. 반면 기술이 "검증"되기를 기다리는 기업은 3년 뒤처지게 될 것입니다.

고체 배터리 제조 개요: 고체 배터리는 가연성 액체 전해질을 고체 전해질로 대체하여 리튬 금속 음극을 사용할 수 있게 함으로써 본질적으로 더 안전한 전지를 구현합니다. 전해질 제조에는 크게 세 가지 방식이 있습니다. 고온 소결이 필요한 산화물, 영하 50~60도의 이슬점 온도에서 극저온 건조 환경이 요구되는 황화물, 그리고 상온 성능이 저하되는 단점이 있지만 제조 공정이 가장 간단한 고분자가 있습니다. 고체 전지 제조에는 근본적으로 다른 장비가 필요합니다. 고체-고체 계면을 위한 압력 제어 적층 장비, 리튬 금속 취급 시스템, 그리고 비극성 용매 시스템과 호환되는 코팅 장비 등이 그것입니다. 산업화 일정은 방식에 따라 달라지는데, 고분자 복합재 전지는 현재 틈새 시장에 진입하고 있으며, 황화물 자동차 전지는 2027년에서 2028년 사이, 산화물 전고체 전지는 2028년 이후에 상용화될 전망입니다. 성공적인 협력은 재료 과학과 제조 공학의 통합에 달려 있는데, TOB NEW ENERGY와 센트럴 사우스 대학교의 공동 연구소에서 볼 수 있듯이, 대학-기업 협력 모델은 바로 이러한 역량을 제공하도록 설계되었습니다.

대니 황 박사 - 샤먼 TOB 신에너지 기술 유한회사 CEO
