턴키 전고체 배터리 실험실 구축 가이드

글: 대니 황 박사

액체 리튬 이온 전지에서 차세대 고체 전지 구조로의 전 세계적인 전환은 전기화학 에너지 저장 분야에서 가장 중요한 제조 혁신을 의미합니다. 여러 연구실에서 고용량 하프셀 시연 결과를 꾸준히 발표하고 있지만, 1g의 고체 전해질 분말을 합성하는 것과 기능적인 다층 고체 파우치 전지를 조립하는 것 사이의 기술적 격차는 여전히 큰 과제입니다.

연구기관, 대학 실험실, 자동차 배터리 개발 부서에서 상용화를 가로막는 주요 장벽은 이론적인 전기화학이 아니라 공정의 연속성, 수분 관리, 계면 압력 제어인 경우가 많습니다. 성공적인 시범 개발 프로그램을 위해서는 전구체 분쇄부터 셀 패키징에 이르기까지 모든 장비가 정밀하게 조정된 환경 조건에서 작동하는 통합형 턴키 시설이 필수적입니다.

글로벌 턴키 장비 및 자재 분야의 선도 기업으로서,TOB 뉴 에너지당사는 전 세계 최고 수준의 배터리 연구소에 배치된 엔드 투 엔드 고체 배터리 연구 개발 라인을 설계해 왔습니다. 이 가이드는 산업용 고체 배터리 개발 연구소를 구축하기 위한 엔지니어링 로드맵을 제공합니다.

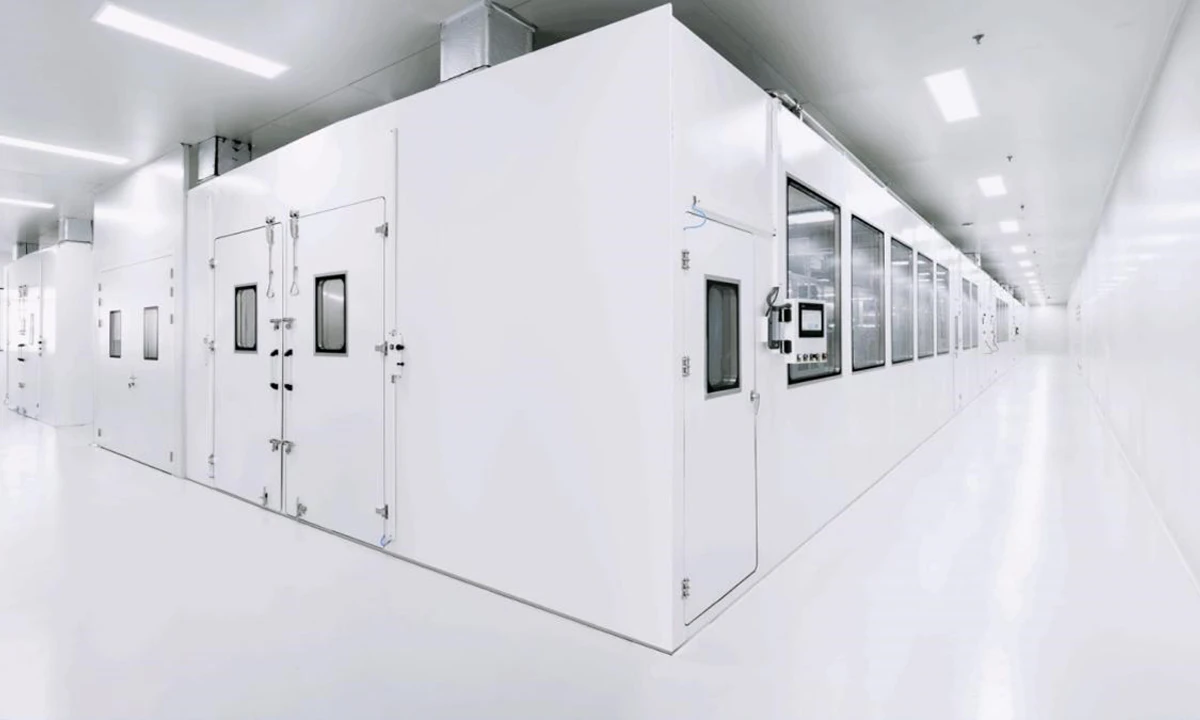

1. 환경적 기반: 불활성 글러브박스 라인 vs. 초건조실

건조실 이슬점이 -40°C인 것이 표준인 기존 리튬 이온 배터리 제조 방식과 달리, 고체 전해질 방식은 선택한 전해질 시스템에 따라 훨씬 더 엄격한 환경 제약을 부과합니다.

• 황화물 기반 시스템(LPS, LPSCl, 아르기로다이트):황화물 고체 전해질은 미량의 대기 수분과 비가역적으로 반응하여 위험한 황화수소(H₂S)를 생성합니다.₂S) 가스는 이온 전도도를 저하시킵니다. 이 공정에는 연속적인 H가 공급되는 통합 아르곤 또는 질소 글러브박스 클러스터가 필요합니다.₂오와 오₂정화(
• 산화물 기반 시스템(LLZO, LATP):주변 산소 환경에서 화학적으로 안정한 세라믹과 같은 물질은LATP 파우더LLZO는 수동형 탄산리튬(Li)을 형성합니다.₂CO₃대기 노출 시 표면에 비전도성 막이 형성됩니다. 이러한 비전도성 층은 계면 저항을 증가시키므로 소결 전에 건조한 환경에서 처리해야 합니다.
• 폴리머 및 복합 시스템(PEO/현장 중합):습도에 다소 민감하여 중합 과정 중 부반응을 방지하기 위해 이슬점이 제어되는 클린룸 환경이 필요합니다.

TOB는 완벽한 턴키 설치를 위해 모듈식 자재를 공급합니다.산업용 건조실다단계 제습 로터 시스템과 다중 스테이션 이송 글러브박스 라인이 결합되어 대기 노출 없이 분말 취급, 코팅 및 조립 간의 원활한 이동이 가능합니다.

2. 턴키 방식의 고체물리학 실험실 장비 공급망

산업 연구 개발 라인은 서로 연결된 네 가지 공정 영역으로 분류됩니다.

3. 핵심적인 돌파구: 고체-고체 계면 임피던스 제거

기존 액체 전해질 배터리에서는 전해질이 다공성 전극 매트릭스로 자연스럽게 스며들어 나노 스케일의 긴밀한 접촉을 형성합니다. 반면 전고체 전지에서는 물리적 접촉이 엄격하게 고체 대 고체로만 이루어집니다. 미세한 표면 요철로 인해 점 대 점 접촉이 발생하여 국부적인 전류 집중, 높은 계면 저항, 그리고 리튬 덴드라이트의 조기 발생을 초래합니다.

이 문제를 해결하기 위해 최신 솔리드 스테이트 파일럿 라인은 두 가지 중요한 단계를 거칩니다.

A. 전해질 전사 및 라미네이션:취약한 고체 전해질 슬러리를 활성 음극층에 직접 슬롯 다이 코팅한 후, 전용 장비를 사용하여 연속적으로 전사하는 방식고체 전해질 전사 라미네이션 기계이는 빈 공간을 최소화하고 독립형 멤브레인 취급 위험을 제거합니다.

B. 온열 등압 가압(WIP):단축 평판 프레스는 모서리 응력 집중과 불균일한 밀도 분포를 유발하는 반면, 온간 등방압 프레스(WIP)는 고온에서 균일한 유압 유체 압력(최대 300MPa)을 가합니다. 이를 통해 복합재 층이 소성 변형되어 미세 기공이 제거되고 전체 활성 영역에 걸쳐 이론적인 패킹 밀도를 달성합니다.

4. 시제품 파우치 세포 조립 프로토콜

동전형 셀에서 다층 파우치형 셀로 전환하려면 제어된 순서가 필요합니다.

• 전극 슬리팅 및 다이 커팅:분리막 손상을 방지하기 위해 레이저 또는 정밀 다이 커팅을 사용하며, 버(burr) 허용 오차를 5μm 미만으로 엄격하게 유지합니다.
• 다층 적층:복합 양극, 고체 전해질 막, 초박형 리튬 금속 호일 또는 음극이 없는 구리 전류 집전체의 고정밀 정렬(±0.2mm).
• 진공 밀봉:고강도 알루미늄 라미네이트 필름으로 포장한 후 열 진공 사전 밀봉 처리를 합니다.
• 조립 후 통합:초기 전기화학적 사이클링 전에 구조적 통합을 위해 WIP 시스템 내부에 배치합니다.

자주 묻는 질문(FAQ)

질문: 고체 배터리 제조용 건식실에 필요한 이슬점은 얼마입니까?

A: 황화물 기반 고체 전지(예: LPSCl 또는 아르기로다이트)의 경우, 위험한 수소 발생을 방지하기 위해 건조실의 이슬점을 -50°C에서 -65°C 사이의 초저온으로 유지해야 합니다.₂황 가스 발생 및 전해질 열화. 산화물 기반 시스템의 경우, -40°C의 표준 건조실이 적합하지만, 불활성 글러브박스 라인(2O/O₂분말 취급에는 )를 강력히 권장합니다.

질문: 고체 전지에서 평면 단축 압축 방식보다 온간 등방압 압축(WIP) 방식이 선호되는 이유는 무엇입니까?

A: 온간 등방압 성형(WIP)은 균일하고 전방향으로 작용하는 유압 유체 압력(일반적으로 100~300MPa)과 적당한 열(60~90°C)을 결합하여 적용하는 공정입니다. 단축 평판 성형 방식은 가장자리 응력 집중 및 세라믹 시트 균열을 유발하는 반면, WIP는 활성 영역 전체에 걸쳐 미세한 계면 공극을 고르게 제거하여 고체-고체 계면 임피던스를 획기적으로 감소시킵니다.

질문: 기존의 리튬 이온 코팅 장비를 고체 배터리에도 사용할 수 있습니까?

A: 기존의 NMP 기반 코팅 라인은 황화물 전해액에 직접 사용할 수 없습니다. 황화물은 극성 용매와 반응하기 때문입니다. 황화물 슬러리에는 비극성 용매(예: 자일렌, 헵탄), 특수 방폭형 용매 회수 장치가 있는 밀폐형 건조 챔버, 그리고 TOB의 고체 전해질 전사 적층 시스템과 같은 밀폐형 이송 메커니즘이 필요합니다.

TOB NEW ENERGY의 턴키 엔지니어링 지원

TOB NEW ENERGY는 H를 포함한 클린룸 건축 레이아웃 설계 등 고체 배터리 연구소 및 파일럿 라인을 위한 완벽한 EPC 턴키 솔루션을 제공합니다.₂S 안전 배기 통합, 고순도 고체 전해질 재료(라티프LLZO 및 황화물 LPSCl 분말), 전체 장비 세트 및 현장 시운전.

고체물리학 실험실을 구성해야 하시나요?저희 선임 엔지니어링 팀에 문의하십시오.tob.amy@tobmachine.com기술 상담이 필요하시면 +86-18120715609로 전화해 주십시오.
