리튬 배터리용 도전재: CNT 대 그래핀 가이드

Sep 14 , 2026

Dany Huang 박사 저

전도성 소재 리튬 이온 배터리 내: 탄소 나노튜브, 그래핀, 그리고 그 너머

활물질은 셀이 저장할 수 있는 에너지의 양을 결정합니다. 전도성 첨가제는 그 에너지를 추출할 수 있는지 여부를 결정합니다.

이러한 차이는 대부분의 전극 배합에서 과소평가됩니다. 96% NMC와 2% 카본 블랙을 사용한 양극은 이론상으로는 효율적으로 보입니다. 즉, 활물질은 최대화하고 데드 웨이트(dead weight)는 최소화하는 것입니다. 하지만 실제로는 적절하게 설계된 전도성 네트워크를 갖춘 94% NMC 배합보다 사용 가능한 용량이 15% 더 낮을 수 있습니다.

전도성 첨가제는 전극의 전자 고속도로 시스템입니다. 사양이 부족하거나, 과도하게 분산되거나, 분포가 불량하면 활물질이 전기화학적으로 고립됩니다. 리튬 이온은 이동할 수 있지만, 전자는 이동할 수 없습니다.

이 가이드는 카본 블랙, 탄소 나노튜브, 그래핀, 전도성 흑연 등 4가지 주요 전도성 소재 분류를 로딩 요구 사항, 침투 거동, 분산 난이도, 장비 비용과 같은 측정 가능한 조달 기준에 따라 비교합니다.

전도성 첨가제 비교 매트릭스

소재	일반적인 로딩 (wt%)	비표면적 (m²/g)	종횡비	전기 전도도 (S/cm)	상대 비용 지수
카본 블랙 (Super P)	2–5	60–70	~1 (구형)	10–100	1.0x
아세틸렌 블랙	2–4	60–80	~1	50–200	1.2x
케첸블랙 (EC-300J)	1–3	800–1,400	~1	100–500	4–6x
MWCNT	0.5–2	200–400	100–1,000	10³–10⁴	8–15배
SWCNT	0.1–0.5	500–1,200	1,000–10,000	10⁴–10⁵	40–80배
그래핀 나노플레이트	1–3	500–1,500	100–1,000 (2D)	10³–10⁴	10–20배
전도성 흑연	3–8	10–30	~1	10²–10³	0.8배

비용 지수는 결정 지표가 아닙니다. 결정 지표는 달성된 전극 전도도 단위당 비용이며, 이 수치는 거의 전적으로 분산 품질에 달려 있습니다.

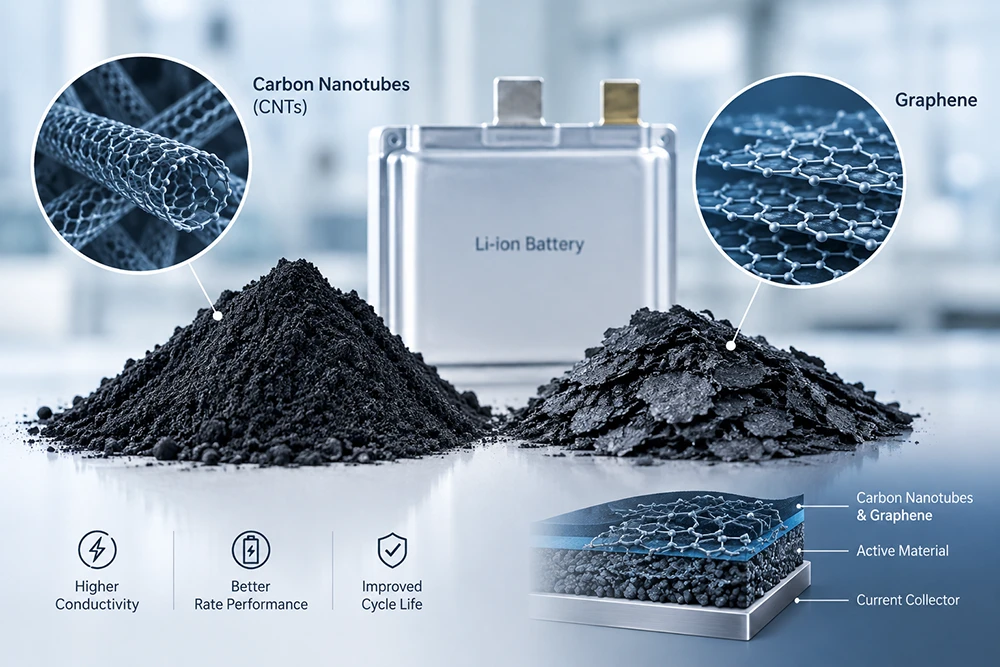

Battery Conductive Materials

카본 블랙: 업계 기준과 그 한계

카본 블랙은 리튬 이온 생산의 90% 이상에서 기본 전도성 첨가제로 사용됩니다. 저렴하고 잘 알려져 있으며 사실상 모든 양극 화학 물질과 호환됩니다.

메커니즘은 점대점 접촉입니다. 카본 블랙 입자는 활물질 입자를 연결하는 사슬과 클러스터를 형성합니다. 2–3 wt% 로딩 시, 연속적인 전자 경로를 형성하기에 충분한 접촉이 존재하며, 이를 침투 임계값이라고 합니다.

한계점: 점 접촉 네트워크는 취약합니다. 캘린더링 과정에서 카본 블랙 사슬이 압축되고 끊어집니다. 3.2 g/cm³로 캘린더링한 후, Super P 네트워크는 원래 전도도의 30–40%를 잃을 수 있습니다. 셀은 여전히 작동하지만, 속도 성능과 고전류 성능은 저하됩니다.

카본 블랙이 작동하지 않는 경우:

입자 표면의 전자 전도도가 낮은 하이 니켈 NMC (Ni > 80%)
부피 팽창으로 인해 매 사이클마다 탄소 네트워크가 파괴되는 실리콘 주도형 음극
전자 경로 길이가 점 접촉 네트워크의 도달 범위를 초과하는 두꺼운 전극 (>4 mAh/cm² 면적 로딩)
전해질이 이온 브리징을 제공하지 않아 전자 네트워크가 자체적으로 지탱되어야 하는 전고체 양극

탄소 나노튜브: 부분 로딩에서의 침투

CNT는 침투 방정식을 바꿉니다. 종횡비가 500인 단일 다중벽 나노튜브는 수백 개의 카본 블랙 입자와 동일한 전자 연결성을 제공하며, 훨씬 적은 질량으로 가능합니다.

투입량 변화는 상당합니다:

전도성 시스템	동일한 전도도에 필요한 로딩	에너지 밀도에 미치는 영향 (3wt% 카본 블랙 대비)
카본 블랙 전용	3.0 wt%	기준
카본 블랙 + 0.5 wt% MWCNT	총 2.0 wt%	+0.5% 활물질
MWCNT 전용	1.0 wt%	+1.5% 활물질
MWCNT + 0.1 wt% SWCNT	총 0.5 wt%	+2.2% 활물질

셀 수준에서 2%의 추가 활물질은 대략 2% 더 높은 에너지 밀도로 이어지며, 이는 1 Wh/kg마다 경쟁이 치열한 EV 및 에너지 저장 프로그램에 있어 의미 있는 이득입니다.

CNT 도입을 가로막는 분산 문제

CNT는 반데르발스 힘으로 뭉쳐진 얽힌 번들 형태로 도착합니다. 이러한 번들은 종횡비의 이점을 제공하기 위해 개별 튜브로 분리되어야 합니다.

분산에 실패하면 세 가지 결과가 발생합니다:

응집체는 결함으로 작용합니다.분산되지 않은 CNT 번들은 네트워크가 아닌 전도성 입자로 거동합니다. 전도성 개선은 미미합니다. 비용은 전액 발생합니다.
국부적 과농축.응집체는 전도성이 없는 영역에 인접한 고전도성 영역을 생성합니다. 충전 중 전류 밀도가 불균일해집니다. 이어서 국부적인 리튬 플레이팅이 발생합니다.
코팅의 기계적 결함.큰 CNT 번들은 슬롯 다이 필터를 막고 전극 표면에 다이 라인을 생성합니다.

문서화된 실패 사례:한 생산 라인에서 혼합 공정을 업그레이드하지 않고 2 wt% 카본 블랙을 0.8 wt% MWCNT로 대체했습니다. 코팅 결과 웹 전체에 15mm 간격으로 눈에 띄는 다이 라인이 생성되었습니다. 전극 저항은 카본 블랙 기준치보다 40% 더 높게 측정되었습니다. 근본 원인은 직경 50 μm를 초과하는 CNT 응집체가 슬롯 다이 간극을 통과하며 흐름장을 방해했기 때문입니다.

엔지니어링 통찰력:CNT 분산은 시간 문제가 아니라 전단 에너지 문제입니다. 낮은 전단력에서 혼합 시간을 늘리는 것은 번들을 분리하지 않고 순환시킬 뿐입니다. 개별 튜브 분리를 달성하려면 고전단 로터-스테이터 분산, 3롤 밀링 또는 검증된 분산 품질 지표를 갖춘 사전 분산된 CNT 페이스트가 필요합니다. TOB New Energy는 CNT 전도성 슬러리를 위한 고전단 분산 및 혼합 장비를 공급하며, 응집체로 인한 코팅 결함을 방지하기 위해 검증된 분산 품질 테스트(입자 크기 D50

그래핀: 아무도 예산에 넣지 않는 재적층 문제

그래핀 나노플레이트릿은 이론적으로 CNT를 능가하는 높은 비표면적과 면내 전도성을 제공합니다. 2D 형상은 카본 블랙 및 CNT의 점 또는 선 접촉이 아닌 활물질 입자와의 넓은 접촉을 제공합니다.

제조 현실은 데이터시트와 다릅니다.

그래핀 나노플레이트릿은 건조 과정에서 흑연과 같은 구조로 재적층되는 강한 경향이 있습니다. 용매가 증발함에 따라 모세관 힘이 인접한 플레이트릿을 서로 끌어당깁니다. 그 결과 고성능 그래핀으로 도착하여 완성된 전극에서는 저성능 흑연이 되는 전도성 첨가제가 됩니다.

완화 전략 및 그 절충안:

전략	효과	비용 영향
표면 기능화 (카르복실기, 히드록실기)	보통; 재적층을 줄이지만 면내 전도성을 낮춤	+30–60% 재료비
하이브리드 시스템: 그래핀 + CNT	높음; CNT가 플레이트릿 사이의 간격 유지재로 작용(위와 연결됨)	+10–20% 총 전도성 첨가제 비용
급속 건조 프로파일	보통; 적재(restacking) 가능 시간 제한	건조 오븐 설계 제약
In-situ 분리용 전해질 첨가제	개발 중	양산 규모에서 미검증

대부분의 전극 조성에서 그래핀은 단독 도전재가 아닌 CNT와의 하이브리드 구조에서 최선의 결과를 제공합니다.

전도성 흑연: 음극용으로 저평가된 옵션

전도성 흑연은 양극 조성에서는 거의 논의되지 않지만, 음극 엔지니어링에서는 특정하고 가치 있는 역할을 합니다.

비표면적이 10–30 m²/g인 천연 또는 인조 흑연이 음극 조성에 3–8 wt%로 첨가되며, 특히 다음 용도로 사용됩니다:

실리콘 혼합 음극: 흑연이 실리콘 입자 간의 전자 접촉을 개선하고 일부 부피 팽창을 완화함
고속 충전 음극: 전도성 경로가 과도한 분극 없이 높은 전류 밀도를 지원해야 함
일부 구성의 LFP 음극

전도성 흑연은 저렴하며 CNT나 그래핀보다 훨씬 쉽게 분산됩니다. 단점은 질량 함량으로, 3–8 wt%는 에너지 밀도를 낮추는 사중량(dead weight)이 됩니다. 따라서 고율 특성 및 수명 특성이 중량당 에너지 밀도보다 더 중요한 응용 분야로 제한됩니다.

트러블슈팅 가이드: 도전 네트워크 결함

증상	추정 근본 원인	진단 방법	시정 조치
높은 전극 저항(압연 후 >50 Ω·cm)	도전재 함량 부족 또는 네트워크 단절	전극 전반의 탐침(4-point probe) 측정	함량을 0.5 wt% 증량하거나 고구조 카본 블랙으로 변경
>1C율에서 용량 감소	고전류에서 점접촉(Point-contact) 네트워크 손상	율 특성 시험; dQ/dV 분석	카본 블랙의 50%를 0.5–1 wt%의 MWCNT로 교체
코팅 시 다이 줄무늬(Die lines)	미분산 CNT 또는 그래핀 응집체	여과 시험; 슬러리 입도계(Grindometer) 측정	고전단 분산으로 업그레이드; D99
웹 전반의 불균일한 전극 저항	불량한 분산 균일성	폭 방향 5개 위치에서 저항 매핑	혼합 에너지 증대; 입도 분포로 검증
건조 후 전극 균열	과도한 도전재 비표면적	육안 검사; 접착력 박리 시험	Ketjenblack 또는 그래핀 함량 감량; 바인더 0.3 wt% 증량
낮은 초기 사이클 효율	리튬을 소모하는 도전재	포메이션 dQ/dV; 사이클링된 셀의 ICP 분석	고비표면적 탄소 함량 감소

장비 관련 영향: 분산이 병목 현상

도전재 선택이 배합 비용을 결정합니다. 분산 장비는 그 비용이 실현될지 아니면 낭비될지를 결정합니다.

도전재 유형별 장비 요구 사항:

도전재	혼합 방식	주요 장비 사양
카본 블랙	표준 유성 진공 혼합	진공도 -0.09 MPa; 전단 속도 1,000–5,000 s⁻¹
MWCNT (분말)	고전단 분산 + 유성 혼합	로터 팁 속도 >20 m/s; 분산 시간 30–90분
MWCNT (사전 분산 페이스트)	유성진공 혼합 전용	페이스트 고형분 5–10%; 검증된 D99
그래핀 나노플레이트	고전단 분산 + 제어 건조	플레이트 크기 D50 5–15 μm; 건조 램프 속도
하이브리드 CNT/그래핀	순차적 첨가: CNT 먼저, 그래핀 나중에	중간 입자 크기 확인을 포함한 2단계 분산

표준 혼합실과 CNT 대응 혼합실 간의 장비 비용 차이는 상당합니다. 필요한 팁 속도와 진공 기능을 갖춘 고전단 분산기는 생산 라인에 80,000~200,000달러의 비용을 추가합니다. 사전 분산된 CNT 페이스트는 이러한 자본 비용을 없애주지만 재료비에 kg당 15~40달러를 추가합니다.

자주 묻는 질문 (FAQ)

Q: 카본 블랙을 대체하는 데 필요한 최소 CNT 함량은 얼마입니까?

A: 0.5–1.0 wt% MWCNT는 분산이 개별 튜브 분리(D99

Q: 그래핀이 카본 블랙을 도전재로 완전히 대체할 수 있습니까?

A: 권장하지 않습니다. 건조 중 그래핀의 재적층은 유효 전도성을 감소시키며, 단독 그래핀 배합은 일반적으로 하이브리드 그래핀/CNT 시스템보다 높은 전극 저항을 보입니다. 그래핀은 0.3–0.5 wt% CNT와 결합된 1–2 wt%에서 가장 좋은 성능을 발휘합니다.

Q: 코팅 전에 CNT 분산이 적절한지 어떻게 확인합니까?

A: 세 가지 지표: 입자 크기 분포(D50 (이전 항목의 연속) 25 μm 필터를 통한 여과 테스트(잔류물

Q: 전고체 배터리 양극에 도전재가 필요합니까?

A: 네, 액체 전해질 셀보다 더 높은 함량이 필요합니다. 고체 전해질은 전자 전도 경로를 제공하지 않으므로 도전 네트워크가 완전히 자립적이어야 합니다. 일반적인 전고체 양극 배합은 3–5 wt% 도전성 탄소와 20–40 wt% 고체 전해질을 결합하여 사용합니다.

도전 네트워크를 설계할 준비가 되셨습니까?

도전재 선택은 배합 결정입니다. 도전 네트워크 성능은 장비 결정입니다. 세계 최고의 CNT라도 코팅 다이에 응집체 상태로 도달하면 아무런 이점이 없습니다.

TOB New Energy당사는 고전단 분산기 및 진공 유성 믹서부터 사전 분산된 CNT 페이스트 소싱 및 전극 코팅 라인에 이르기까지 완벽한 도전재 핸들링 및 분산 시스템을 공급합니다. 장비는 중국 샤먼에 위치한 단일 공장에서 제조 및 검증되며, 출하 전 고객의 실제 양극재 화학 성분을 바탕으로 분산 품질 테스트를 수행합니다. 공장 직거래 가격으로 도전재 및 분산 장비 상담을 요청하십시오.
