배터리 엔지니어에게 생산 라인에서 가장 중요한 장비를 꼽으라고 하면, 답변은 대부분 후공정 장비인 코터, 캘린더, 포메이션 시스템을 가리킨다. 슬러리 믹서는 거의 언급되지 않는다. 그러나 후공정에서 나타나는 거의 모든 품질 문제는 그 원인을 혼합 탱크에서 추적할 수 있다. 슬러리 믹서는 배터리가 시작되는 곳이다. 이는 활물질 입자가 얼마나 잘 분산되는지, 도전성 탄소 네트워크가 입자 주변에 얼마나 균일하게 형성되는지, 그리고 전극이 수천 번의 사이클 동안 일관된 성능을 제공할 수 있는지를 결정한다.

중국배터리 슬러리 믹서 제조업체를 비롯하여 TOB NEW ENERGY와 같은 통합 공급업체들이 세계 시장의 대부분을 공급한다.

1부: 혼합 탱크 내부에서 일어나는 일

배터리 슬러리 혼합은 단순한 교반이 아니다. 이는 서로 다른 엔지니어링 요구 사항을 가진 세 가지 물리적 단계의 연속이며, 각 단계는 독립적으로 실패할 수 있다.

습윤은 첫 번째 단계이다. 고체 입자 — 활물질, 도전성 탄소, 바인더 — 가 용매와 접촉하게 된다. 액체는 모든 입자 표면에 흡착된 공기를 밀어내야 한다. 완전히 젖지 않은 입자는 이후 어떤 혼합으로도 분해할 수 없는 안정적인 응집체가 된다. 습윤 단계는 분산 품질의 한계를 결정한다. 이 단계가 제대로 수행되지 않으면 후속 공정에서는 이를 회복할 수 없다. 습윤 중 진공은 입자 기공 안으로 용매가 침투하도록 하여 그렇지 않으면 갇힐 공기를 제거한다.

분산은 두 번째 단계이다. 기계적 전단력은 응집체를 분해하고 슬러리 전체에 입자를 균일하게 분포시킨다. 전단력은 입자를 분리할 만큼 충분히 높아야 하지만 활물질 입자 자체를 파괴할 정도로 높아서는 안 된다. 손상된 표면은 비표면적이 증가하고, SEI 형성 과정에서 더 많은 전해액을 소비하며, 초기 사이클 쿨롱 효율을 감소시킨다. 또한 전단력은 탱크 전체 부피에 균일하게 분포되어야 한다. 블레이드 주변에는 강한 전단을 만들고 벽 근처에는 약한 전단을 만드는 믹서는 공간적으로 분산 상태가 다른 슬러리를 생성한다. TOB의 믹서는 블레이드와 용기 구조를 통해 전단 균일성을 개선한다.

안정화는 세 번째 단계이다. 입자가 분산되면 바인더 네트워크가 입자를 현탁 상태로 유지해야 한다. 충분한 안정화가 없으면 분산된 입자는 시간이 지나면서 다시 응집되어 분산 단계의 작업을 무효화한다. 유지 중 슬러리 점도 변화는 불충분한 안정화의 측정 가능한 증상이다. 슬러리가 코팅 전에 몇 시간 동안 저장 탱크에 머무르는 생산 라인에서는 이러한 변화가 단순한 이론이 아니다. 이는 생산 공정 시작, 중간, 종료 시점의 코팅 균일성에 직접 영향을 미치는 공정 제어 변수이다.

이 세 단계는 생산용 믹서에서 순차적으로 진행되지 않는다. 서로 겹쳐진다. 믹서 설계는 동일한 탱크 부피 안에서 습윤, 분산, 안정화 조건이 공존할 수 있도록 해야 하며, 이는 단일 조건을 달성하는 것보다 훨씬 더 까다로운 엔지니어링 요구 사항이다.

진공과 온도 제어는 생산용 배터리 슬러리 믹서에서 선택 사양이 아니다. 고점도 슬러리는 혼합 중 기포를 포함하게 되며, 진공 탈포가 없으면 갇힌 기포가 코팅 전극의 핀홀 결함이 된다. 이는 육안으로 보이지 않지만 대규모 셀 일관성에는 치명적이다. 혼합의 기계적 에너지는 열로 변환된다. PVDF를 포함하는 조성에서는 바인더 안정성 임계값 이상의 온도 상승이 조기 겔화를 유발하여 전체 배치를 망칠 수 있다. TOB NEW ENERGY의 생산용 믹서는 진공과 재킷 온도 제어를 표준으로 포함한다. 이는 사양서가 요구하기 때문이 아니라 공정 물리가 다른 선택지를 허용하지 않기 때문이다.

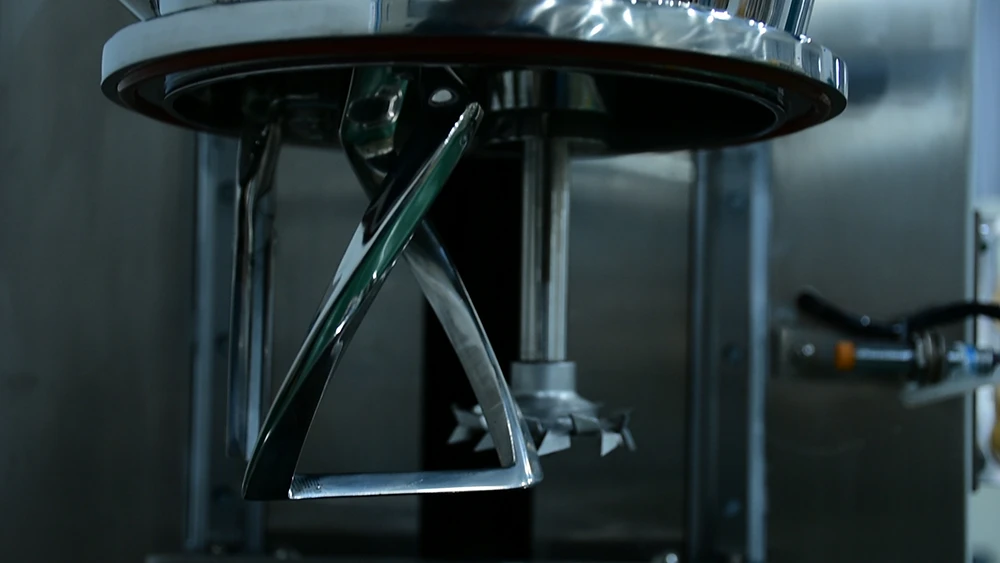

행성형 믹서 구조

2부: 믹서 성능을 결정하는 6가지 사양

유효 작업 부피

탱크의 공칭 부피가 곧 사용 가능한 부피는 아니다. 유효 작업 부피는 일반적으로 공칭 부피의 60~80%이며, 믹서는 슬러리가 단순히 원형으로 이동하는 것이 아니라 행성형 블레이드 아래에서 접히고 회전하도록 헤드스페이스가 필요하다. 유효 부피를 초과하여 탱크를 채우면 혼합되지 않고 이동만 하는 슬러리가 생성된다. 생산 계획에서는 모든 처리량 계산에 공칭 부피가 아니라 유효 부피를 사용해야 한다.

행성형 혼합 메커니즘

행성형 혼합 — 블레이드가 자체 축을 중심으로 회전하면서 탱크 중심 주위를 공전하는 방식 — 은 배터리 슬러리 믹서의 표준 구조이다. 이중 운동은 단일 축 믹서로는 달성할 수 없는 다방향 전단을 생성한다.블레이드 구조 — 나비형, 헬리컬형, 클로형 — 는 탱크 전체의 전단장 분포를 결정하며, 서로 다른 화학 조성은 서로 다르게 반응한다. LFP의 높은 고형분 함량과 나노 탄소 도전재 첨가는 더 큰 1차 입자와 낮은 고형분을 가진 NMC와 근본적으로 다른 유동 거동을 만든다. 어떤 블레이드 구조가 어떤 화학 조성에 적합한지와 그 이유를 설명하지 못하는 배터리 슬러리 믹서 제조업체는 공정 지식 없이 장비만 판매하는 것이다. TOB의 믹서 특허 CN202122021115는 블레이드와 용기 최적화를 통한 혼합 효율 향상을 다룬다. 이는 카탈로그가 아니라 특허에 존재하는 엔지니어링이다.

진공 성능

산업용 배터리 슬러리 믹서는 일반적으로 -0.09~-0.095 MPa 상대 진공에서 작동한다. 진공은 두 가지 기능을 한다. 코팅 핀홀을 방지하기 위한 슬러리 탈포와, 공기를 보유할 수 있는 입자 기공 안으로 용매가 침투하도록 하여 습윤을 개선하는 것이다. 진공 유지 성능 — 혼합 사이클 동안 목표 진공을 얼마나 오래 유지하는지 — 은 사양서의 최대 진공 수치보다 중요하다. 2시간 사이클 동안 천천히 누설되어 진공이 감소하는 밀봉 구조는 상단과 하단 부분이 서로 다른 조건에서 혼합된 슬러리를 만든다. 같은 배치에서 나왔지만 같은 슬러리가 아니다.

온도 제어 정밀도

온도는 슬러리 점도, 바인더 용해 속도, 용매 증발 속도에 영향을 준다. NMP 기반 조성에서는 제어되지 않은 온도 상승이 고형분 함량을 변화시키는 용매 증기를 발생시킬 수 있다. 사이클 종료 시의 슬러리는 시작 시 조성된 것과 다르다. TOB의 파일럿 혼합 시험은 이 매개변수를 정기적으로 모니터링한다. 생산에서는 온도 이탈이 단순한 각주가 아니기 때문이다. 이는 배치를 잃는 원인이다. 재킷 시스템의 응답 시간 — 온도 편차 감지부터 설정값 복원까지 걸리는 시간 — 은 혼합 공정이 얼마나 안정적으로 공정 창 내에 유지되는지를 결정한다.

분산 품질 지표

믹서의 출력물은 슬러리이다. 배터리 슬러리 믹서를 평가하는 유일한 의미 있는 기준은 생산된 슬러리의 품질이다. 연마도 — 연마 게이지로 측정 — 는 산업용 배터리 전극에서 15~30마이크론 이하로 측정되어야 한다. 점도 안정성 — 2~4시간 정적 유지 후 슬러리 점도의 변화 — 은 안정화 단계가 얼마나 잘 수행되었는지를 보여준다. 가장 직접적인 시험은 슬러리로 전극을 코팅하고 건조한 뒤 SEM으로 단면을 검사하는 것이다. 활물질 입자 주변에 탄소 섬이 독립적인 어두운 영역으로 보인다면, 믹서 사양서가 무엇을 약속했는지와 관계없이 분산 품질이 부족한 것이다. TOB NEW ENERGY의 샤먼 응용 연구소는 장비 사양을 정하기 전에 고객을 위해 이러한 실제 소재별 슬러리 시험을 수행한다. 파일럿 규모 믹서에 실제 고객 분말을 투입하고 특성 분석 데이터를 제공하여 카탈로그의 약속을 측정된 결과로 대체한다.결과.

소재 호환성과 세척 용이성

용기 및 블레이드 재질 — 304 또는 316L 스테인리스강 —은 용매 시스템과 일치해야 합니다. NMP, 물, 특수 용매는 각각 씰, 개스킷 및 표면 처리에 서로 다른 요구 사항을 적용합니다. 배합 간 세척 효율은 내부 표면 거칠기, 블레이드 탈착 가능 여부, 그리고 클린인플레이스 연결부의 유무에 따라 달라집니다. 배합 변경 사이에 세척에 4시간이 걸리는 믹서는 45분이 걸리는 믹서와는 다른 생산 일정을 초래합니다. TOB의 믹서 설계는 세척 효율을 생산 지표로 고려합니다 — 다중 화학 시스템 시설에서는 모든 배합 전환이 이 비용을 누적시키기 때문입니다.

제3부: 생산 단계에 맞는 배터리 슬러리 믹서 선택

같은 회사라도 개발 단계에 따라 완전히 다른 믹서가 필요할 수 있습니다.

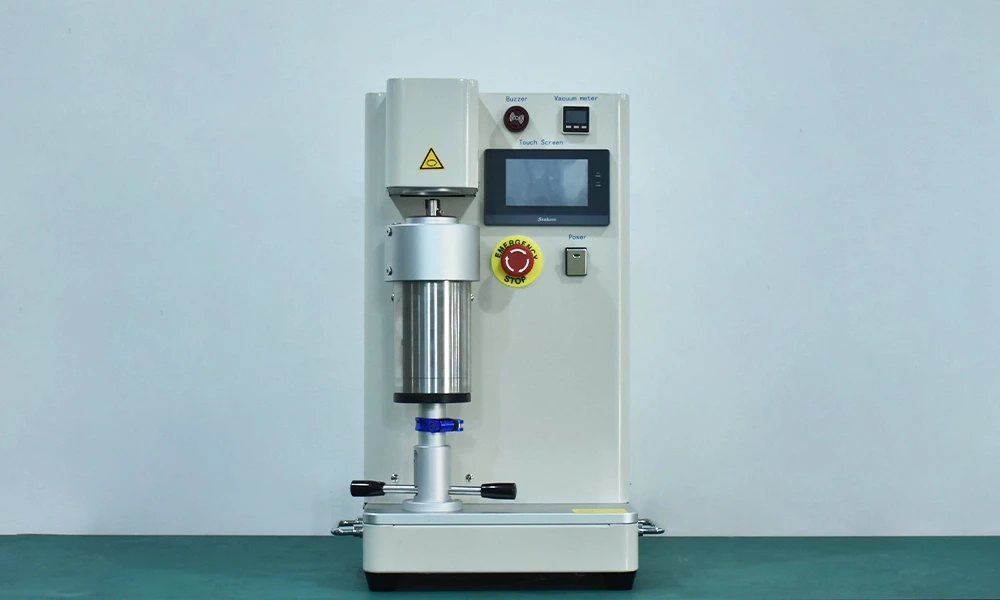

실험실 규모배터리 슬러리 믹서 — 0.5~5리터, 수 그램부터 수 킬로그램까지 처리. 우선순위: 유연성. R&D 팀이 재료 조합을 검토하는 동안 믹서는 넓은 배합 범위를 처리해야 합니다. TOB NEW ENERGY는 공정 매개변수 — 속도 프로파일, 진공 수준, 혼합 순서 —를 갖춘 실험실 규모 혼합 장비를 공급하며, 이는 파일럿 및 생산 규모로 이어지도록 설계되었습니다. 생산 장비도 제작하는 배터리 슬러리 믹서 공급업체의 실험실 믹서는 단순히 더 작은 장비가 아닙니다. 이는 공장 현장까지 이어지는 공정 곡선의 첫 번째 데이터 포인트입니다.

실험실 규모 배터리 슬러리 믹서

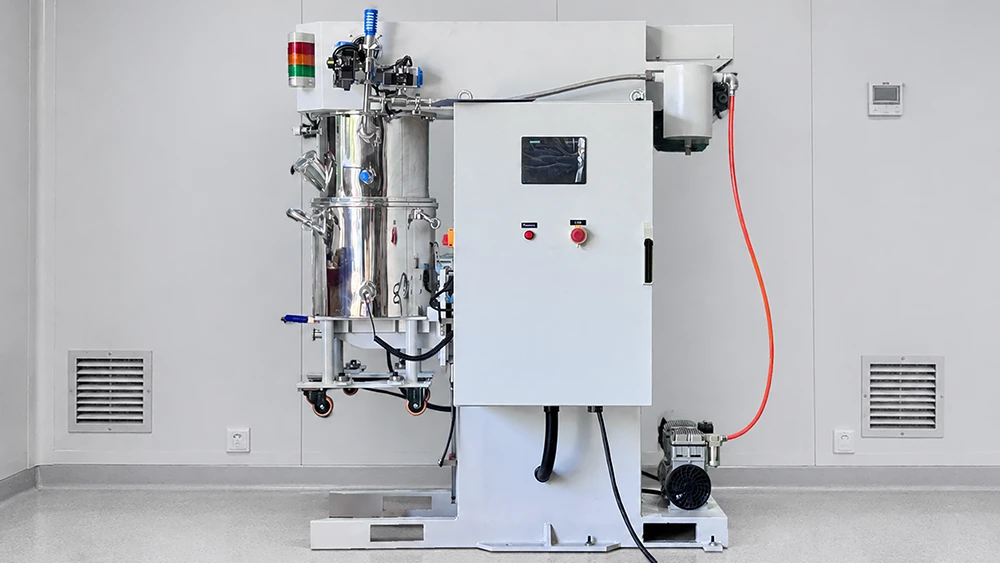

파일럿 규모 배터리 슬러리 믹서— 5~50리터. 우선순위: 매개변수 고정. 파일럿 믹서는 생산 장치와 기하학적으로 유사해야 합니다: 동일한 블레이드 프로파일, 동일한 블레이드-용기 간격 비율, 동일한 회전-공전 속도 비율. 기하학적 유사성이 없으면 파일럿 단계에서 개발된 혼합 매개변수는 생산 장비 구조로 이전되지 않습니다. 또한 파일럿 믹서는 속도, 진공, 온도, 시간과 같은 공정 데이터를 기록해야 합니다. 이 단계에서 개발된 혼합 레시피는 생산 믹서의 PLC에 직접 입력되기 때문입니다. 샤먼에 위치한 TOB의 파일럿 혼합 시설은 고객이 생산 규모 장비의 기하학적 전신이 되는 장비에서 혼합 레시피를 개발하고 검증할 수 있도록 지원합니다. 결과물은 단순한 믹서가 아니라 생산으로 직접 이전되는 검증된 레시피입니다.

파일럿 규모 배터리 슬러리 믹서

생산 규모배터리 슬러리 혼합 시스템 — 50리터부터 2,000리터 이상. 우선순위: 배치 간 일관성. 이 규모에서는 공급 시스템이 믹서 자체만큼 중요해집니다. 공급 호퍼 내 분말 브리징, 대형 배치 크기에서의 불균일한 공급 속도, 충전 과정 중 발생하는 분진 — 실험실 규모에서는 보이지 않던 문제 —은 생산 과정에서 핵심적인 일관성 문제로 나타납니다. TOB의 공급 장치 특허(CN202122171553)는 이러한 생산 규모 자재 취급 문제를 정확히 해결합니다. 혼합 전에 분말 전처리가 필요한 화학 시스템의 경우, TOB의 볼 밀 특허(CN201820365533)는 유성 믹서 전단에 통합할 수 있는 상류 분산 기술을 다룹니다. TOB의 세 가지 혼합 관련 특허 — 믹서 자체, 공급 시스템, 사전 혼합 분말 준비를 다루는 —는 단일 기계가 아닌 시스템으로서 슬러리 제조에 접근하는 일관된 엔지니어링 방식을 보여줍니다.

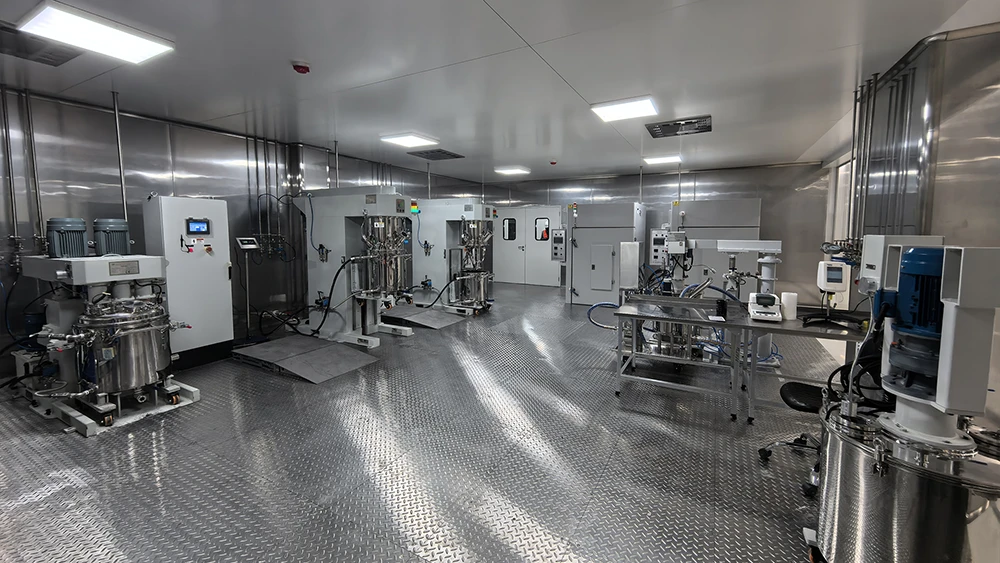

배터리 생산 라인의 배터리 슬러리 혼합 시스템

제4부: 배터리 슬러리 믹서 공급업체 평가

서로 다른 공급업체의 믹서 사양서는 놀라울 정도로 비슷해 보입니다. 정격 용량, 속도 범위, 진공 수준 — 수치가 겹칩니다. 생산 성능을 결정하는 차이점은 사양서에 나타나지 않습니다.

첫째: 이 배터리 슬러리 믹서는 귀사의 재료로 테스트되었습니까? 유사한 배합이 아니라 귀사의 배합으로 말입니다. 실제 양극 분말을 사용한 혼합 시험에서 분쇄도 데이터, 점도 안정성 곡선, SEM 전극 단면 이미지를 제공하는 공급업체는 장비를 출하하기 전에 이미 엔지니어링 작업을 수행한 것입니다. 그렇지 못한 업체는 귀사에게 자신들의 공정 개발 부서 역할을 맡기고 있는 것입니다. TOB NEW ENERGY의 응용 실험실은 바로 이 목적을 위해 존재합니다 — 장비 구매 결정을 내리기 전에 사양서를 공정 데이터로 전환하는 사전 판매 재료 검증입니다.

둘째: 특허 포트폴리오는 무엇을 보여줍니까? 특허는 내부 엔지니어링 개발에 대한 공개적으로 검증 가능한 증거입니다. TOB는 세 가지 혼합 관련 특허 — 믹서 설계(CN202122021115), 재료 공급(CN202122171553), 분말 전처리(CN201820365533) —를 보유하고 있습니다. 혼합 관련 특허가 없는 배터리 슬러리 믹서 공급업체와 슬러리 제조의 여러 측면을 포괄하는 일관된 포트폴리오를 가진 업체는 엔지니어링 역량에 대해 근본적으로 다른 주장을 하고 있습니다. 한쪽 주장은 공개 데이터베이스에서 몇 분 안에 검증할 수 있습니다. 다른 쪽은 전혀 검증할 수 없습니다.

셋째: 귀사의 재료로 시험을 진행할 수 있습니까? 귀사의 양극 분말, 음극 분말, 도전성 탄소, 바인더를 가져오십시오. 공급업체의 파일럿 믹서에서 이를 처리해 보십시오. 시간에 따른 점도를 관찰하십시오. 전극을 코팅하십시오. SEM으로 단면을 검사하십시오. 장비에 자신 있는 공급업체는 이러한 시험을 지원합니다. 이를 꺼리거나 회피하는 업체는 자신의 장비에 대한 확신 수준에 관해 중요한 신호를 보내는 것입니다.

넷째: 배터리 슬러리 믹서에서 애프터서비스 지원은 무엇을 의미합니까? 올바른 질문은 "보증 기간이 얼마나 됩니까"가 아닙니다. 질문은 다음과 같습니다. "양극 화학 시스템을 NMC에서 LFP로 변경하거나 고형분 함량을 55%에서 65%로 증가시킬 경우, 유사한 배합에 대한 자체 공정 데이터를 기반으로 혼합 매개변수 조정 권장 사항을 제공할 수 있습니까?" 이 질문에 예라고 답할 수 있는 공급업체는 하드웨어를 넘어 공정 엔지니어링에 투자한 것입니다. 보증 조항만 언급하는 업체는 솔루션이 아닌 장비를 판매하는 것입니다.

제5부: 믹서가 품질 한계를 결정한다

코팅기는 슬러리를 균일하게 도포합니다. 하지만 균일하지 않은 슬러리를 균일하게 만들 수는 없습니다. 믹서는 모든 후속 공정의 품질 한계를 설정하며, 어떤 후속 공정의 정밀도도 이를 높일 수 없습니다. 캘린더는 불균일한 전극을 고밀도화할 수 없습니다. 형성 시스템은 혼합에서 비롯된 용량 변동을 보상할 수 없습니다.

배터리 제조에는 장비 가격보다 훨씬 적은 관심을 받는 숨은 비용이 있습니다: 생산 라인에서 시행착오를 통해 혼합 매개변수를 최적화하는 비용입니다. 실패한 배치에서 소비되는 원재료. 시운전 전에 완료했어야 할 매개변수 탐색으로 점유되는 파일럿 라인 시간. 혼합 공정을 디버깅하는 동안 연장되는 프로젝트 일정 — 그리고 지연되는 수익. 이 비용은 믹서 자체의 구매 가격을 크게 초과할 수 있습니다.

배터리 슬러리 믹서를 선택하는 것은 하드웨어를 구매하는 일이 아닙니다. 이는 공정의 시작점을 구매하는 것입니다 — 습윤, 분산, 안정화가 귀사의 특정 재료에서, 그리고 귀사 공장에서 가동될 장비와 기하학적으로 유사한 장비에서 검증된 시작점입니다. TOB NEW ENERGY와 같은 중국 배터리 슬러리 믹서 제조업체는 이 원칙을 기반으로 시장 입지를 구축했습니다 — 카탈로그 제품이 아니라 공장을 떠나기 전에 검증된 엔지니어링 혼합 솔루션으로서 공정 데이터와 함께 출하되는 장비를 제공합니다.TOB NEW ENERGY는 공정 데이터와 함께 출하되는 장비를 제공하며, 이를 단순한 카탈로그 제품이 아닌 공장을 떠나기 전에 검증된 엔지니어링 혼합 솔루션으로 제공함으로써 시장 입지를 구축했습니다.

배터리 슬러리 믹서 선택 요약: 슬러리 믹서는 배터리 품질의 출발점입니다. 전극 균일성, 용량 일관성, 사이클 수명은 모두 혼합 단계의 분산 품질로 거슬러 올라갑니다. 산업용 배터리 슬러리 믹서를 선택하려면 유효 작업 용량, 화학 조성에 적합한 블레이드 형상을 갖춘 유성 혼합 메커니즘, 탈기 및 젖음 처리를 위한 진공 성능, 온도 제어 정밀도, 정량화 가능한 분산 품질 지표(분쇄도, 점도 안정성, SEM 검증), 그리고 용매 시스템과의 재료 호환성이라는 6가지 핵심 사양을 평가해야 합니다. 믹서 선택은 생산 단계에 따라서도 근본적으로 달라집니다. 실험실 규모에서는 배합 유연성이 우선시되고, 파일럿 규모에서는 매개변수 이전을 위해 생산 장비와의 기하학적 유사성이 필요하며, 생산 규모에서는 자동화된 자재 취급을 기반으로 한 배치 간 일관성이 요구됩니다. 배터리 슬러리 믹서 공급업체를 평가할 때 독립적으로 검증 가능한 혼합 관련 기술 특허는 내부 연구개발 역량을 입증하는 객관적 증거를 제공합니다. 혼합 관련 기술은 내부 연구개발 역량을 입증하는 객관적 증거를 제공하며, 고객의 실제 재료를 사용한 시험 운전은 현재 이용 가능한 가장 확실한 평가 방법으로 남아 있습니다. 믹서 설계(CN202122021115), 재료 공급(CN202122171553), 분말 전처리(CN201820365533)를 포괄하는 혼합 관련 특허와 고객 재료 검증을 위한 자체 파일럿 혼합 시설을 보유한 TOB NEW ENERGY는 중국 배터리 슬러리 믹서 제조업체들이 이 장비의 세계적인 주요 공급원이 되도록 만든 공정 통합 접근 방식을 잘 보여줍니다.
