턴키 생산 라인을 위한 통합 배터리 포메이션 시스템 및 등급 분류 솔루션

닐 자오 지음

리튬 이온 전지는 코팅된 전극, 분리막, 전해질 등의 재료 집합체로 조립 라인을 떠나지만, 아직 완전한 배터리는 아닙니다. 이후 12시간에서 48시간 동안 정밀 전자 장치에 연결된 형성 캐비닛에서 프로그램된 충방전 펄스를 가하며 진행됩니다. 전해질과 음극 계면에는 눈에 보이지 않는 나노 크기의 막이 형성되고, 부반응으로 생성된 가스가 방출됩니다. 이 과정에서 전지의 실제 용량, 즉 제품 데이터시트에 표시될 수치가 처음으로 측정됩니다. 이것이 바로 형성 과정입니다. 형성 캐비닛, 노화 챔버, 등급 분류 장치, 그리고 이들을 연결하는 데이터 인프라로 구성된 이 시스템은 배터리 제조의 최종 품질 관리 관문입니다.중국 배터리 구성 시스템 제조업체통합 공급업체를 포함하여TOB 뉴 에너지이러한 프로세스를 핵심 역량으로 발전시켜 왔습니다. 이 글에서는 배터리 형성 및 노화 시스템의 역할, 평가 방법, 그리고 형성, 노화 및 등급 분류를 통합 플랫폼으로 구현하는 것이 개별 구성 요소의 사양보다 중요한 이유에 대해 다룹니다.

모듈 1: 형성을 대체 불가능하게 만드는 전기화학적 원리

형성 과정에서 세 가지 전기화학적 현상이 발생합니다. 각 현상은 후속 공정으로는 높일 수 없는 성능 한계를 정의합니다.

SEI 필름 형성

첫 번째 충전 과정에서 전해액 용매와 리튬염은 양극 표면에서 환원되어 고체 전해질 계면(SEI)이라는 보호막을 형성합니다. SEI 막은 이온을 전도하고 전자의 이동을 차단합니다. 두께, 밀도, 화학적 조성, 균일성 등 SEI 막의 품질은 첫 번째 사이클의 쿨롱 효율, 장기적인 수명, 그리고 가혹한 조건에서의 안전성을 결정합니다.

형성 전류 밀도는 SEI(고체 전해질 계면)의 형태를 직접적으로 제어합니다. 전류가 낮으면 형성 시간이 길어지지만 더 조밀하고 균일한 막이 생성됩니다. 전류가 높으면 처리량은 증가하지만 막이 거칠고 다공성이 높아져 리튬 소모가 많고 열화 속도가 빨라집니다. 여러 단계를 거치는 형성 프로토콜(다단계 전류 적용)은 막 품질과 처리량 사이의 균형을 맞춥니다. SEI가 일단 형성되면 후속 충방전 과정에서 막을 점진적으로만 변형시킬 수 있습니다. 형성 프로토콜은 수명 한계를 결정하며, TOB NEW ENERGY의 애플리케이션 엔지니어는 고객 맞춤형 형성 레시피를 개발할 때 이 제약 조건 내에서 작업합니다.

가스 발생

첫 번째 충전 과정에서 전해질이 분해되면 에틸렌, 수소, CO, CO₂와 같은 가스가 발생합니다. 파우치형 전지에서는 이러한 가스를 가스 백에 모아 최종 밀봉 전에 제거해야 합니다. 잔류 가스는 전극 기공에서 전해질을 밀어내고 내부 임피던스를 증가시키며 전지 팽창을 유발할 수 있습니다. TOB NEW ENERGY의 파우치형 전지 형성 시스템은 이러한 과정에서 압력을 가하여 전극 접촉을 유지하는 동시에 가스 포집 경로를 제공합니다. 가스 발생 시 균일한 압력이 가해지지 않으면 전극층이 부분적으로 박리될 수 있습니다. 견고한 원통형 및 각형 전지는 단단한 밀폐 용기를 통해 가스를 관리하지만, 형성 과정에서 이를 고려하지 않으면 내부 압력 축적이 계면 품질에 영향을 미칠 수 있습니다.

용량 활성화 및 안정화

셀 형성 과정은 첫 번째 충전(SEI 형성), 첫 번째 방전(용량 활성화), 그리고 이후의 저속 충방전 사이클(용량 안정화)을 포함합니다. 형성 과정에서 측정된 용량은 셀의 첫 번째 진정한 데이터 포인트이지만, SEI가 안정화되고 전극 재료의 구조적 이완이 진행됨에 따라 초기 사이클 동안 변동합니다. 용량이 안정적인 값으로 수렴하는 속도 자체가 품질 지표입니다. 안정화되는 데 많은 사이클이 걸리는 셀은 출하 후 몇 달이 지나서야 현장 고장으로 나타날 수 있는 근본적인 불일치를 내포하고 있을 가능성이 높습니다.

모듈 2: 형성, 노화, 등급 분류 — 하나의 시스템, 세 가지 기능

배터리 제조 시스템은 단일 기계가 아닙니다. 데이터 아키텍처로 연결된 세 가지 공정 기능을 통합한 것입니다.

형성 공정은 첫 번째 충방전 사이클을 적용하는 단계입니다. 각 셀은 형성 캐비닛 내의 독립적인 채널을 차지하며, 프로그래밍된 전류 및 전압 프로파일을 받습니다. 채널 독립성은 매우 중요합니다. 인접한 채널 간의 전기적 간섭은 개별 셀 측정 정밀도를 저하시키기 때문입니다. 형성 공정은 배터리 화학 및 프로토콜에 따라 12시간에서 48시간까지 소요되며, 배터리 제조 과정에서 가장 긴 단일 단계입니다.

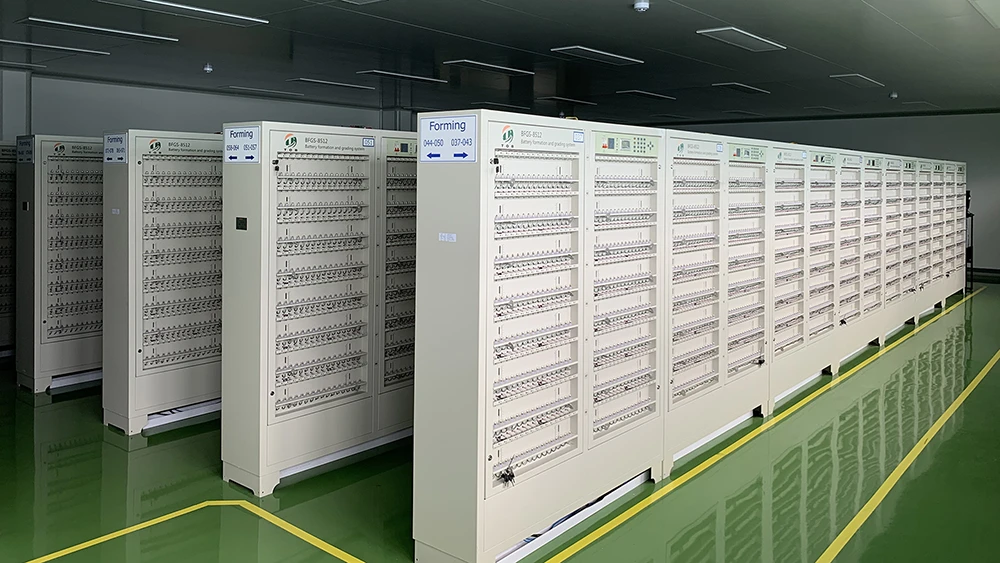

원통형 배터리 형성기

노화는 형성 이후에 진행됩니다. 전해액은 35~45도의 고온 노화 후 상온 노화 과정을 거치며, 이 과정을 수일에서 수주 동안 제어된 온도에서 진행됩니다. 이 기간 동안 SEI 층이 안정화되고 전해액이 전극 기공을 완전히 적시게 되며, 비정상적인 자가 방전이 발생하는 전해액은 개방 회로 전압 감소를 통해 드러납니다. 노화는 단순히 기다리는 것이 아니라, 물리적 및 화학적 안정화 과정에 시간이 걸리기 때문에 선별 과정으로 진행됩니다.

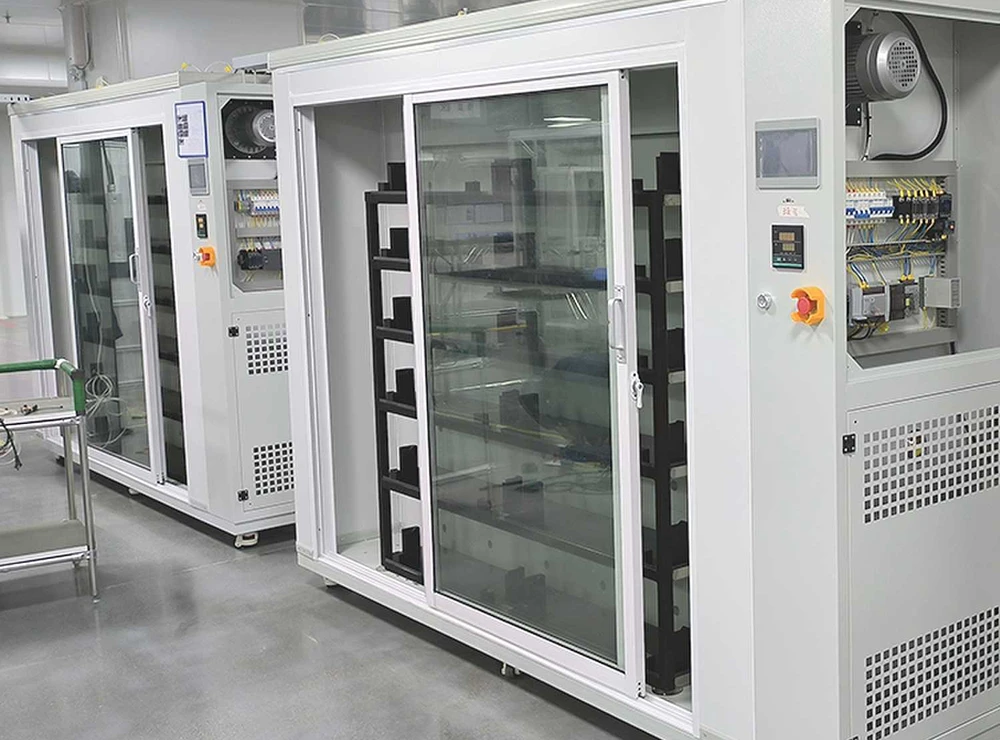

배터리 노화 방지 캐비닛

등급 분류는 전체 공정의 마지막 단계입니다. 에이징 과정을 거친 후, 각 셀은 최종 용량 및 내부 저항 측정을 받습니다. 셀은 용량 등급, 내부 저항 등급, 자가 방전 등급 등 성능 등급별로 분류되어 동일 배치에서 출하되는 셀들이 일관된 성능을 제공하도록 합니다. 자동차 등급의 등급 분류 허용 오차는 공칭 용량의 ±0.1%에 달할 수 있으며, 이는 고정밀 성형 등급 전자 장치만이 제공할 수 있는 측정 정밀도를 요구합니다.

이 세 가지 기능을 연결하는 데이터 아키텍처는 하드웨어만큼 중요합니다. 형성 데이터(채널별 전압, 전류, 용량, 온도)는 등급 분류 결정을 위해 반드시 입력되어야 합니다. 노화 데이터(개방 회로 전압 감소율)는 형성 데이터와 상호 참조하여 형성 지표 대비 자가 방전 거동이 비정상적인 셀을 식별해야 합니다. 이 세 가지 기능이 서로 다른 공급업체에서 제공되는 경우, 데이터 인터페이스는 별도의 엔지니어링 프로젝트가 됩니다. TOB NEW ENERGY는 아키텍처 수준에서 이 문제를 해결합니다.

통합 데이터 플랫폼 기반의 지층 노화 및 등급 분류 시스템 통합은 이러한 시스템 파편화로 인한 생산 시운전 지연을 방지합니다. 세 가지 기능은 하나의 데이터 아키텍처를 공유합니다. 지층 데이터는 내보내기, 가져오기 또는 형식 변환 없이 등급 분류 시스템으로 직접 전달됩니다. 세 개의 공급업체, 세 가지 데이터 형식, 세 가지 인터페이스 문서로 구성된 기존 방식을 경험했던 생산 관리자들에게 이러한 통합은 단순한 기능이 아니라, 반복되는 생산 문제를 해결해 주는 확실한 이점입니다.

모듈 3: 배터리 형성 장비의 주요 사양

채널 독립성

채널 수는 캐비닛당 처리량을 결정합니다. 채널 독립성, 즉 인접 채널 간의 전기적 절연 정도는 측정 정확도를 결정합니다. ±0.1%의 용량 등급이 요구되는 자동차 등급 셀의 경우, 채널 누화는 사소한 사양이 아니라 합격/불합격 기준입니다.

전류 및 전압 정확도

일반적으로 전류 정확도는 전체 스케일의 ±0.05%, 전압 정확도는 ±0.02%로 명시됩니다. 이러한 수치는 등급 분류 정밀도를 정의합니다. 그러나 사양서상의 정확도와 실제 정확도는 24시간 365일 연속 가동 시 수개월에 걸쳐 차이가 발생합니다. 형성 캐비닛은 구성 요소의 드리프트 현상을 겪습니다. 등급 분류의 신뢰성은 설치 당일의 정확도가 아니라 교정 후 6개월이 지난 시점의 정확도에 달려 있습니다. 공급업체의 형성 시스템에는 장기 드리프트 사양과 정의된 교정 프로토콜이 명시되어 있습니다. 생산 현장에서는 데이터시트의 정확도 수치보다 5,000시간 연속 가동 후에도 시스템이 유지하는 정확도 수치가 더 중요하기 때문입니다.

온도 균일성

전해액은 형성 과정에서 줄 발열과 발열성 SEI 형성 반응으로 인해 열을 발생시킵니다. 형성 캐비닛이 이 열을 균일하게 제거하지 못하면 캐비닛 내 위치에 따라 형성 온도가 달라집니다. SEI 성장 속도는 온도에 따라 달라지므로, 서로 다른 온도에서 형성된 전해액은 수명 주기가 체계적으로 다르게 나타납니다. 따라서 캐비닛의 온도 균일도는 ±1°C 이내여야 합니다. 예를 들어, TOB NEW ENERGY의 형성 캐비닛은 ±0.5°C의 온도 균일도를 유지합니다.

파우치 셀용 압력 제어

파우치형 전해액은 전극 접촉을 유지하고 발생 가스를 수집 백으로 유도하기 위해 형성 과정 동안 균일한 외부 압력(일반적으로 0.3~1.0 MPa)이 필요합니다. 전해액 영역 전체에 걸쳐 압력이 균일하지 않으면 해당 영역에서 전해질이 부분적으로 변위되어 영구적인 용량 손실이 발생합니다. 압력판의 평탄도, 센서 배치 및 제어 해상도가 압력 균일도를 결정합니다.

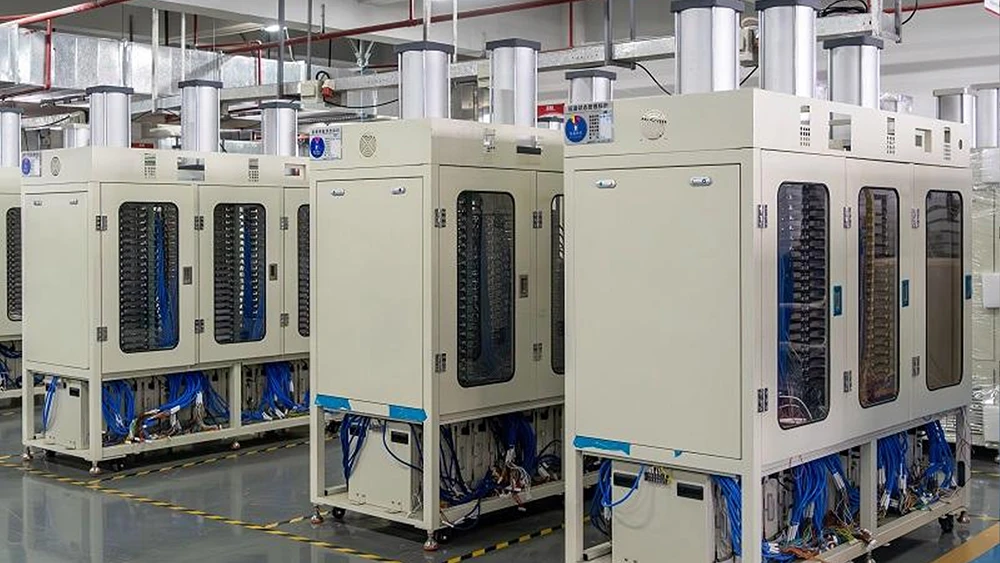

파우치 셀 가열 프레스 성형기

에너지 재생

형성 공정은 제조 과정에서 가장 많은 에너지를 소모하는 단계입니다. 기가와트시 규모의 공장에는 수만 개의 채널이 동시에 가동될 수 있습니다. 재생 가능한 형성 시스템은 방출되는 에너지의 70~85%를 회수합니다.형성 과정에서 발생하는 에너지를 전력망이나 다른 충전 채널로 되돌려 보냅니다. TOB NEW ENERGY의 회생 형성 시스템은 이러한 수준에서 방전 에너지를 회수합니다. 생산 규모에서는 이것이 환경적인 이점이 아니라 10년 동안 누적되는 운영 비용 절감 효과입니다.

데이터 추적성

배터리 공장에서 출고되는 모든 셀에는 디지털 출생증명서가 필요합니다. 여기에는 어떤 채널에서 생산되었는지, 어떤 에이징 스테이션에서 처리되었는지, 어떤 등급 부서에서 평가되었는지, 어떤 프로토콜을 사용했는지, 어떤 결과가 나왔는지 등이 기록되어야 합니다. 형성 데이터 시스템은 표준 산업 프로토콜(OPC-UA, SECS/GEM)을 통해 공장 MES와 연동되어야 합니다. TOB NEW ENERGY의 형성 데이터 아키텍처는 이러한 문제를 방지하기 위해 표준 프로토콜을 지원합니다. 독자적인 폐쇄형 포맷은 생산되는 모든 셀에 걸쳐 누적되는 통합 부채를 발생시킵니다.

모듈 4: 생산 규모에 맞는 형성 시스템 선정

실험실 규모— 채널 수는 수 개에서 수십 개에 이릅니다. 우선 순위는 측정 정밀도와 프로토콜 유연성입니다. TOB NEW ENERGY의 실험실 규모 지층 형성 장비는 연구 수준의 측정 정확도를 유지하면서 광범위한 매개변수 탐색을 지원합니다.

파일럿 규모수백 개의 채널. 최우선 과제: 생산 규모를 대표하는 프로토콜 검증. 파일럿 구성 시스템은 생산 시스템과 동일한 채널 하드웨어 및 소프트웨어를 사용해야 하므로 파일럿 규모에서 검증된 구성 프로토콜이 공장 현장으로 바로 이전될 수 있습니다. TOB의 파일럿 구성 시스템은 생산 장치와 하드웨어가 동일하며, 파일럿 라인에서 작동하는 프로토콜이 공장에 그대로 적용됩니다.

생산 규모수천에서 수만 개의 채널을 처리합니다. 최우선 순위는 처리량, 채널 밀도 및 자동 등급 분류의 신뢰성입니다. 성형 영역은 공장 전체 바닥 면적의 30~40%를 차지합니다. 채널 밀도(제곱미터당 채널 수)는 공장 자본 효율성에 직접적인 영향을 미칩니다. 성형, 숙성 및 등급 분류 스테이션 간의 자동 셀 처리는 인건비와 취급으로 인한 손상을 줄입니다.

특허 CN202122171465 및 CN202122170781로 보호되는 선별 장비는 생산 처리량에서 자동 선별의 신뢰성 문제를 해결합니다. 특히 막힘 방지 특허는 실험실이나 시범 규모에서는 눈에 띄지 않지만 생산에서는 결정적인 문제인 선별 컨베이어의 셀 하나(하루에 처리되는 수만 개의 셀 중 하나)가 막히면 작업자가 개입할 때까지 전체 선별 라인이 멈추는 문제를 해결합니다.

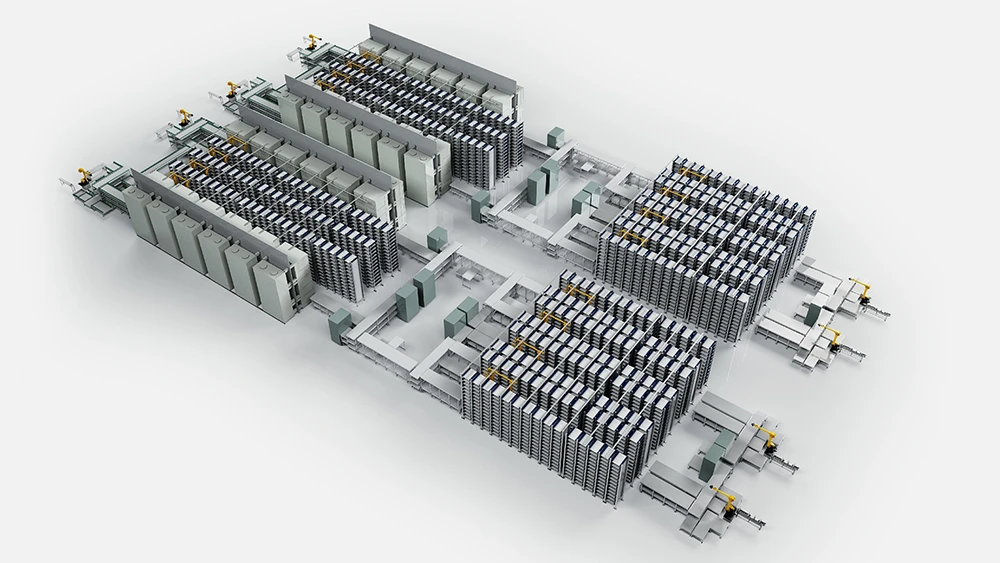

배터리 제조 시스템 및 등급 분류 라인

모듈 5: 배터리 구성 시스템 공급업체 평가

사양서에서는 현재 정확도와 채널 수 수치가 공급업체 간에 비슷해 보이는 경우가 많지만, 그 외에도 여러 평가 기준을 통해 편대 구성 시스템 파트너와 장비 공급업체를 구분할 수 있습니다.

첫 번째:지층-노화-선별 작업이 통합 데이터 플랫폼에서 이루어지고 있습니까? 공급업체에 지층 채널에서 노화 스테이션을 거쳐 선별 저장소까지 전체 데이터 흐름을 시연해 달라고 요청하십시오. 시연 과정에서 USB 드라이브나 수동 파일 내보내기가 사용되는 경우, 해당 시스템은 통합되어 있지 않은 것입니다. TOB의 지층 플랫폼은 지층 데이터를 노화 및 선별 단계로 직접 전달하며, 수동 내보내기가 필요하지 않습니다.

두번째:장기적인 정확도 편차는 얼마이며, 교정 프로토콜은 무엇입니까? TOB NEW ENERGY는 12개월 편차 데이터와 문서화된 교정 절차를 제공합니다. 초기 정확도 사양만 제공하는 공급업체는 편차를 직접 파악하도록 요구하는 것과 같습니다.

제삼:공급업체는 하드웨어 외에도 형성 공정에 대한 전문 지식을 보유하고 있습니까? 형성 시스템 공급업체로부터 얻을 수 있는 가장 가치 있는 결과물은 캐비닛 자체가 아닙니다. 바로 형성 프로토콜, 즉 셀 화학에 최적화된 SEI 막 품질을 생성하는 특정 전류, 전압, 온도 및 압력 프로파일입니다. TOB는 다양한 화학 물질에 대한 자체 프로토콜 개발을 통해 장비와 함께 공정 지식을 제공합니다.

네번째:생산 규모에서 채널 오류는 어떻게 관리해야 할까요? 수만 개의 채널이 있는 공장에서는 개별 채널 오류가 통계적으로 불가피합니다. 시스템은 오류가 발생한 채널을 자동으로 감지하고, 격리하고, 보고해야 합니다. 특히, 오류가 발생한 채널이 인접 채널의 측정 정확도를 저하시켜서는 안 됩니다. 공급업체에 채널 오류 격리 기능을 시연해 달라고 요청하십시오. 하나의 채널 오류가 인접 채널에 영향을 미치는 경우, 시스템은 생산 규모에서만 드러나는 연쇄 오류 모드를 갖게 됩니다.

모듈 6: 배터리의 기준선 설정

혼합, 코팅, 캘린더링, 조립 등 형성 이전의 모든 제조 공정은 셀의 잠재력을 결정합니다. 형성은 셀의 실제 성능을 결정짓습니다. SEI 필름 품질은 수명 한계를 결정하고, 등급 분류의 정밀도는 출하 시 일관성을 보장합니다. 이 두 가지 모두 되돌릴 수 없습니다.

배터리 성형 시스템은 다른 어떤 제조 공정보다 더 많은 공장 공간을 차지하고 더 많은 에너지를 소비합니다. 또한 가장 눈에 띄지 않는 부분이기도 합니다. 성형 캐비닛은 움직이는 부품이 없는 전자 장치들이 쌓여 있는 랙 형태이기 때문입니다. 부적절한 배터리 성형 시스템으로 인한 비용은 자본 지출 내역서에는 나타나지 않습니다. 하지만 몇 달 후, 보증 반품률 증가나 자동차 OEM 인증 지연 등 성형 채널 간 간섭 또는 온도 불균일로 인한 생산 능력 불일치 문제에서 그 비용이 드러납니다.

선택하기배터리 생성 및 노화 시스템이는 모든 배터리 셀이 출하 전에 거치는 품질 인프라에 투자한다는 것을 의미합니다. TOB NEW ENERGY와 같은 중국 배터리 성형 시스템 제조업체들은 이러한 인프라에 투자해 왔습니다. 단순히 전자 장치뿐만 아니라 공정 지식, 데이터 아키텍처, 정밀 관리까지 포함하여 성형 공정을 단순한 제조 단계에서 품질 보증 단계로 전환시켜 왔습니다.

배터리 구성 시스템 요약: 충전 캐비닛, 노화 챔버 및 등급 분류 장치로 구성된 형성 시스템은 배터리 제조의 최종 품질 관리 단계입니다. 12~48시간 동안 세 가지 비가역적인 과정이 셀 성능을 결정합니다. 즉, 양극의 SEI 막 형성, 가스 발생 및 제거, 그리고 등급 분류를 위한 초기 용량 측정입니다. 주요 장비 사양에는 채널 독립성, 장기 드리프트 데이터를 포함한 전류 및 전압 정확도, 캐비닛 위치 전체의 온도 균일성, 파우치 셀용 압력 제어 및 회생 에너지 회수 기능이 포함됩니다. 통합 데이터 플랫폼을 기반으로 하는 통합 형성-노화-등급 분류 시스템은 파편화된 다중 공급업체 시스템에서 발생하는 데이터 호환성 및 시운전 위험을 제거합니다.TOB 뉴 에너지당사는 공개된 드리프트 사양을 갖춘 통합 배터리 형성 시스템, 다양한 화학 물질에 대한 자체 형성 프로토콜 개발, 그리고 특허 CN202122171465 및 CN202122170781로 보호되는 등급 분류 장비를 제공합니다.

닐 자오 - 샤먼 TOB 신에너지 기술 유한회사 기술 이사
