배터리 실험실 라인과 파일럿 라인에서 대규모 배터리 생산 라인 솔루션까지의 기술 로드맵

작성자 Neil Zhao

모든 배터리 제품은 세 번 제작됩니다. 처음은 실험실에서 — 화학 조성이 작동하는지 확인하기 위해서입니다. 그다음은 파일럿 라인에서 — 일관되게 제조할 수 있는지 확인하기 위해서입니다. 마지막은 생산 라인에서 — 대규모로 경제성 있게 제조할 수 있는지 확인하기 위해서입니다. 각 단계는 서로 다른 장비를 사용하고, 서로 다른 엔지니어링을 요구하며, 서로 다른 방식으로 실패합니다. 단계 간의 격차는 배터리 프로젝트가 가장 값비싼 실수를 축적하는 지점입니다. 턴키 배터리 생산 라인은 하나의 단일한 것이 아닙니다. 그것은 세 단계 모두를 연결하는 엔지니어링된 연결 체계입니다. 통합 공급업체와 같은 중국 장비 제조업체들은TOB NEW ENERGY를 포함하여이 세 단계 통합을 핵심 역량으로 만들어 왔으며 — 개별 기계를 판매하는 것이 아니라 작동하는 생산 라인을 제공함으로써 글로벌 시장에 진입하고 있습니다.

1부: 실험실 라인 — 화학 조성 입증

배터리 실험실 라인 의 한 가지 목적은 특정 양극, 음극 및 전해질 조합이 목표 전기화학 성능을 가진 셀을 생산할 수 있는지 판단하는 것입니다. 이는 초기 사이클 효율, 출력 성능, 초기 사이클 수명에 관한 질문에 답합니다. 하지만 수율이나 제조 가능성에 관한 질문에는 답하지 못합니다. 일반적인 실험실 라인 장비는 소규모로 작동하며 — 50g에서 2kg을 처리하는 믹서와 분당 3m 이하의 속도로 100~300mm 폭으로 작동하는 코터를 사용합니다. 설계에서는 유연성이 가장 중요합니다.

실험실 라인에서 가장 중요한 것은 그 한계입니다. 50그램 믹서에서 균일하게 분산되는 슬러리는 5킬로그램 탱크에서는 응집체를 형성할 수 있습니다. 이는 용기 형상에 따라 전단 속도 분포가 변하기 때문입니다. 200밀리미터 웹에서 ±1.2% 균일도를 유지하던 코팅 프로파일도 600밀리미터 생산 코터에서는 ±4%까지 변동할 수 있습니다. 이는 유체 역학, 건조 동역학, 웹 장력이 모두 규모에 따라 변하기 때문입니다. 셀이 코인 셀에서는 작동하지만 생산 라인에서는 실패한다면, 그 원인은 대개 두 공정이 동일하다는 가정에 있습니다.

2020년 남미의 한 배터리 연구소는 생산을 위해서가 아니라 다양한 공정 경로에서 여러 양극 화학 조성(NCM, LFP, LCO)을 테스트하기 위해 TOB NEW ENERGY와 함께 리튬 이온 파우치 셀 실험실 라인을 구축했습니다. 12대 장비 납품에는 소재 배합 권장 사항, 전극 설계 매개변수, 전해액 주입 계산, 형성 공정 프로그램이 포함되었습니다. 코팅 매개변수가 없는 코팅 장비는 철제 프레임에 불과합니다. 경험 많은 생산 라인 공급업체의 실험실 라인은 첫날부터 연구를 생산적으로 만드는 장비이며, 프로젝트가 실험실 규모를 넘어설 때 버려지는 것이 아니라 파일럿 규모로 이어지는 공정 매개변수를 제공합니다.

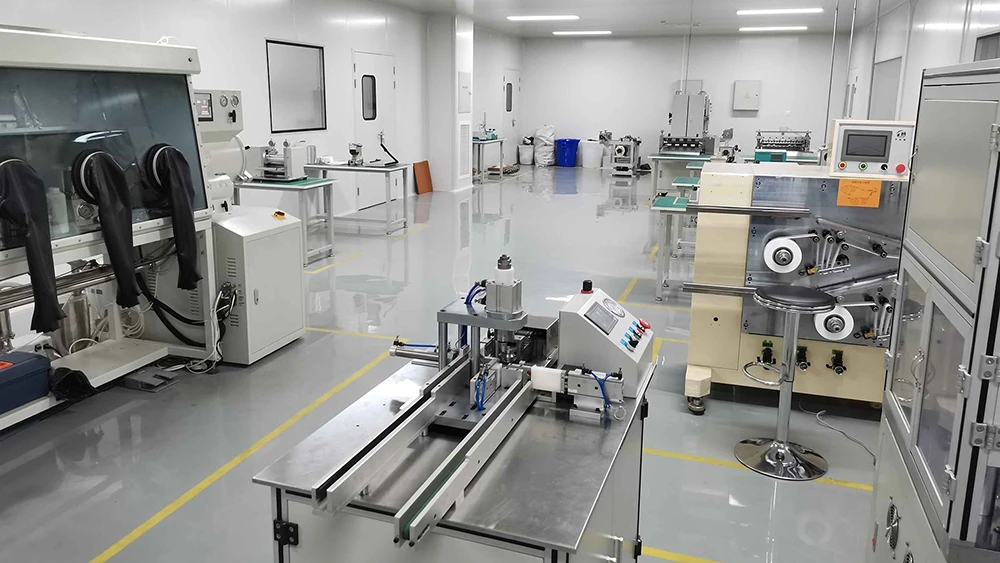

TOB NEW ENERGY b배터리 실험실 라인 구축

2부: 격차 — 파일럿 라인을 건너뛰는 것이 업계에서 가장 비용이 큰 오류인 이유

코인 셀에서 훌륭한 성능을 보인 배합이 생산 규모 믹서에 적용되면 여러 물리적 조건이 동시에 변하며, 실험실 데이터에는 그 어떤 것도 반영되어 있지 않습니다.

슬러리 유변학을 살펴보겠습니다. 2리터 규모의 행성형 믹서는 슬러리를 잘 분산된 상태로 유지하는 전단 속도 분포를 만듭니다. 동일한 배합을 200리터 생산 믹서에서 사용하면 완전히 다른 전단장이 형성됩니다. 블레이드 근처에서는 전단 속도가 실험실 믹서가 생성했던 수준을 초과할 수 있으며, 이로 인해 활물질 입자가 파쇄되고 표면적이 증가할 수 있습니다. 이는 SEI 형성 과정에서 더 많은 전해액을 소비하게 하고 첫 사이클 효율을 감소시킵니다. 용기 벽 근처에서는 분산 유지를 위해 필요한 임계값 아래로 전단 속도가 떨어질 수 있어 도전성 탄소가 다시 응집될 수 있습니다. 그 결과 육안으로는 균일해 보이는 슬러리가 믹서에서 나오지만, 완성된 전극에서는 국부적인 고저항 영역으로 나타나는 미세한 탄소 섬을 포함하게 됩니다. 실험실에서는 이를 확인하지 못했는데, 실험실 믹서의 형상이 전체 슬러리 부피를 더 좁은 전단 속도 범위 안에 유지했기 때문입니다.

코팅과 건조도 비슷한 변화를 겪습니다. 분당 1미터 속도로 작동하는 실험실 코터는 공기 경계층에 의해 열 전달이 제한되는 작은 대류 오븐에서 젖은 전극 필름을 건조합니다. 이는 부드럽고 균일하며 여유 있는 조건입니다. 분당 10미터 속도의 생산 코터는 필름을 다중 구역 부상 건조기로 보내며, 용매 증발 속도는 두꺼워지는 필름 내부를 통한 용매 확산 속도와 정확히 맞아야 합니다. 내부 용매가 외부로 이동하기 전에 표면이 건조되면(실험실 오븐에서는 발생하지 않는 조건), 표면에 막이 형성됩니다. 이후 갇힌 용매가 기화하면서 막을 뚫고 나와 인라인 검사에서는 보이지 않지만 셀 균일성에는 치명적인 핀홀을 남깁니다.

이는 장비 결함이 아닙니다. 물리적 영역 변화입니다. 실험실 믹서, 실험실 코터, 실험실 오븐은 모두 설계된 대로 작동했습니다. 문제는 생산 장비가 다른 물리적 영역에서 작동한다는 점이며, 실험실 규모에서 뛰어난 결과를 만든 매개변수는 그 영역을 설명하지 못합니다. 이를 발견하는 유일한 방법은 이미 영역 변화가 발생한 규모에서 공정을 운영하는 것입니다. 그 규모를 파일럿 라인이라고 합니다.

3부: 파일럿 라인 — 제조 가능성이 입증되는 곳

파일럿 라인은 수백만 달러 규모의 생산 장비 투입 전에 한 가지 질문에 답합니다. 이 셀을 생산 품질 목표를 충족하는 공정 능력 지수와 허용 가능한 수율로 일관되게 만들 수 있는가?

파일럿 라인에서는 엔지니어링 우선순위가 탐색에서 매개변수 고정으로 전환됩니다. 믹서는 5~50리터를 처리하며, 이는 생산과 관련된 전단 프로파일을 경험하기에 충분히 크고 체계적인 조정을 하기에는 충분히 작습니다. 코터는 폭 300~500밀리미터, 분당 2~10미터 속도로 작동하며, 생산 관련 건조 동역학에 진입할 만큼 빠르고 제어된 실험을 하기에는 충분히 느립니다. 파일럿 라인은 모든 단계에서 데이터를 기록합니다. 시간에 따른 슬러리 점도, 코팅 두께 프로파일, 채널별 형성 충전 곡선 등이 포함됩니다. 이 데이터 세트는 파일럿 라인의 가장 가치 있는 결과물입니다. 이는 연간 수백만 개의 셀을 생산하는 장비에서 작동할 생산 라인의 구성, 즉 공정 매개변수, 코팅 프로파일, 형성 프로토콜의 기반이 됩니다. 이 데이터가 없다면 생산 라인은 누군가 소프트웨어를 작성하기를 기다리는 하드웨어 집합에 불과합니다.

다중 형식 검증은 파일럿 단계에만 존재하는 또 다른 기능입니다. 동일한 화학 조성도 코인 셀, 파우치 셀, 원통형 셀, 각형 셀에서 다르게 작동할 수 있습니다. 다중 형식 파일럿 역량을 가진 공급업체는 생산 장비를 도입하기 전에 화학 조성이 여러 형식에 걸쳐 이전 가능한지 검증할 수 있습니다. 샤먼 시설에서 세 가지 형식 모두를 위한 파일럿 라인을 운영하는 TOB NEW ENERGY는 생산 라인 엔지니어링의 표준 과정으로 이러한 형식 간 검증을 제공합니다.

2019년 인도의 한 제조업체는 6080 슈퍼커패시터 파일럿 라인을 구축했습니다. 납품에는 전체 장비 세트, 일부 원자재, 현장 엔지니어링이 포함되었습니다. 이는 설치를 위한 것이 아니라 설치 후 안정적인 인증 생산량에 도달하기까지의 수개월을 위한 것이었습니다. 이 차이가 파일럿 규모에서 장비 납품과 공정 납품을 구분하는 기준입니다.

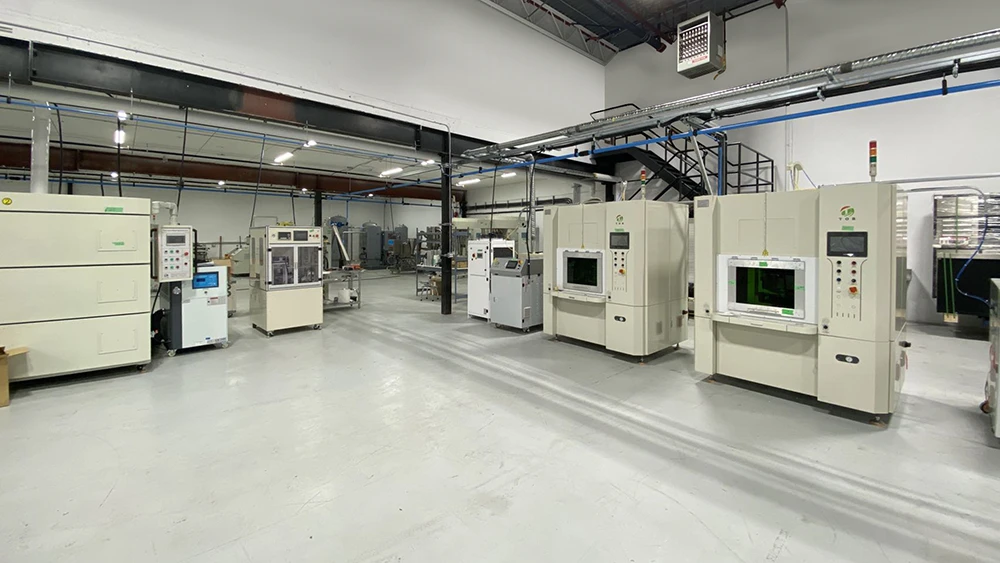

TOB NEW ENERGY 파일럿 라인 시설

4부: 생산 라인 — 제어를 통한 규모 확장

하나의 배터리 생산 라인은 서로 다른 우선순위를 가집니다. 실험실 라인에서는 유연성, 파일럿 라인에서는 매개변수 고정, 생산 라인에서는 처리량에서의 일관성이 중요하며, 여기서 전체 장비 효율이 핵심 지표가 됩니다. OEE 95%인 라인은 동일한 장비라도 OEE 80%인 경우보다 판매 가능한 셀을 훨씬 더 많이 생산합니다.

생산 규모에서의 장비 변화는 단순히 크기만의 문제가 아닙니다. 생산 믹서는 배치당 50리터에서 2,000리터 이상을 처리합니다. 코터는 폭 600~1,200밀리미터, 분당 10~80미터 이상의 속도로 작동하며, 인라인 면적 밀도 측정이 실시간으로 코팅 헤드에 피드백됩니다. 이러한 장비들은 연속적인 소재 흐름으로 통합됩니다. 슬러리는 혼합되고, 보관되고, 펌핑되고, 코팅되고, 건조되고, 캘린더링되고, 슬리팅되며 배치 축적 없이 진행됩니다. 생산 라인은 하나의 시스템입니다.

2018년부터 2021년까지 동남아시아의 한 제조업체는 최초의 배터리 공장인 18650 및 26650 원통형 셀 생산 라인을 구축했습니다. 이 프로젝트는 전체 장비 세트, 원자재 공급, 3년에 걸친 지속적인 현장 엔지니어링을 포함했습니다. 조립. 시운전. 공정 안정화. 인증 생산량. 일정은 중요한 점을 보여줍니다. 생산 라인 안정화는 몇 주가 아니라 수개월과 분기 단위로 측정되며, 3년에 걸친 현장 엔지니어링으로 유지된 그 일정 자체가 턴키 납품이 실제로 의미하는 바를 증명합니다.

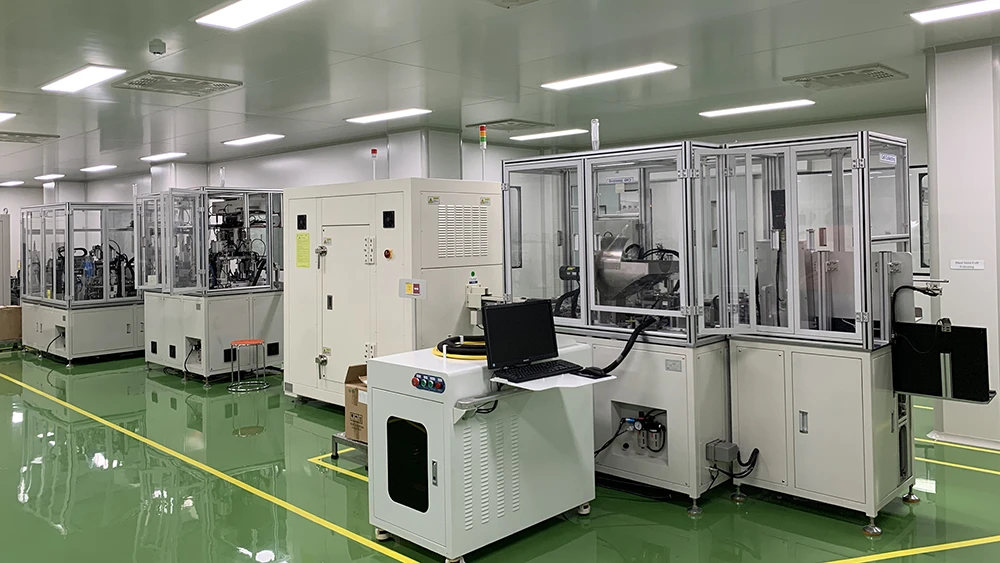

TOB NEW ENERGY 배터리 생산 시설

5부: 배터리 생산에서 "턴키"가 의미하는 것

장비 영업사원 열 명에게 "턴키"의 의미를 물으면 아홉 명은 공급 범위를 설명할 것입니다. 하지만 배터리 제조에서 올바른 정의는 다릅니다. 턴키 생산 라인은 공정 준비가 완료된 출력을 제공합니다. 즉 내부 공정 개발을 수개월 거친 후가 아니라 첫날부터 사양을 충족하는 셀을 생산합니다.

이는 공급업체가 장비를 출하하기 전에 공정을 검증했을 때만 가능합니다. 실험실 규모에서 개발된 화학 기술에 대한 지식. 파일럿 라인에서 확립된 검증된 공정 범위. 해당 범위를 기준으로 설계된 장비 구성. 단일 엔지니어링 조직이 실행하는 이 세 가지 요소가 기계를 생산 라인으로 전환합니다.

중국 기반 턴키 배터리 생산 라인 공급업체를 평가하는 구매자에게 이는 직접적인 의미를 가집니다. 공급업체의 파일럿 라인을 감사하십시오. 실제로 존재합니까? 귀사의 자체 소재를 가져와 사용할 수 있습니까? 공급업체는 유사한 장비에서 유사한 화학 조성을 적용한 공정 데이터 — 슬러리 점도 곡선, 코팅 균일도 프로파일 — 를 제시할 수 있습니까? 그렇다고 답할 수 있는 공급업체는 생산 라인을 판매하는 것입니다. 그렇지 못한 공급업체는 장비를 판매하면서 이를 라인이라고 부르는 것입니다.

제6부: 생산 라인 파트너 선정

파일럿 라인 테스트를 넘어, 세 가지 기준이 생산 라인 파트너와 장비 공급업체를 구별합니다.

첫째, 화학 조성별 경험입니다. LFP의 높은 고형분 함량과 나노 입자 전도성 첨가제는 더 낮은 고형분 함량과 더 큰 1차 입자를 가진 NMC와는 근본적으로 다른 분산 문제를 만듭니다. 이는 이론적인 차이가 아닙니다. 이러한 차이는 서로 다른 믹서 블레이드 형상, 코팅 갭 설정, 건조 프로파일로 이어집니다. 공급업체에 귀사의 특정 화학 조성이 해당 장비에 투입될 때 어떤 일이 발생하는지 — 엔지니어링 용어로 — 설명하도록 요청하십시오. 지식 있는 답변에는 구체적인 고장 모드와 대응책이 포함됩니다. 회피하는 답변 자체가 하나의 답변입니다.

둘째, 품질 관리 인프라입니다. TOB NEW ENERGY와 일부 중국 기반 장비 제조업체가 보유한 IATF 16949 인증은 공급업체가 자동차 공급망 표준에 따라 공정 관리, 결함 예방, 지속적 개선에 대해 독립적인 감사를 받았음을 의미합니다. ISO 9001, ISO 14001, ISO 45001 인증은 제품 범위 전반의 CE 및 UL 규정 준수와 함께 보다 광범위한 품질 체계를 강화합니다.

셋째, 생산 라인 기술에 대한 공급업체의 특허 포트폴리오입니다. 특허는 내부 연구개발에 대한 공개적으로 검증 가능한 증거입니다. 특허가 품질을 보장하는 것은 아니지만 제조업체와 조립업체를 구별합니다. 하나의 청구항은 공개 데이터베이스를 통해 몇 분 안에 검증할 수 있습니다. 다른 하나는 전혀 검증할 수 없습니다.

제7부: 로드맵은 직선이 아니라 순환 구조입니다

오늘 구축된 생산 라인이 회사가 구축하는 마지막 라인이 되지는 않습니다. 배터리 화학 기술은 발전하고 있습니다 — LFP에서 고니켈 NMC로, 리튬 이온에서 나트륨 이온 및 전고체 배터리로. 각 전환에는 서로 다른 혼합 매개변수, 코팅 조건, 활성화 프로토콜이 필요할 수 있습니다. 첫 번째 로드맵을 함께 걸어온 공급업체가 다음 로드맵도 함께 진행할 수 있는 최적의 위치에 있습니다.

이는 선택의 전략적 차원입니다턴키 배터리 생산 라인 파트너이는 일회성 거래가 아닙니다. 기술 세대를 아우르는 엔지니어링 관계의 시작입니다. 중국의 턴키 배터리 생산 라인 공급업체는 이러한 다세대 전략에 구조적으로 적합한 위치에 있습니다. 20년간의 배터리 엔지니어링 경험, 세 가지 모든 셀 형식에 걸친 자체 파일럿 라인, 생산 확대 과정에서의 지속적인 현장 지원을 갖춘 TOB NEW ENERGY는 이러한 엔지니어링 연속성을 제공합니다.

배터리 생산 라인 로드맵 요약: 배터리 제조를 실험실 연구개발에서 대규모 생산으로 확장하는 과정은 세 가지 뚜렷한 엔지니어링 단계로 진행됩니다 — 화학 조성 검증을 위한 실험실 라인, 공정 범위 검증을 위한 파일럿 라인, 고수량의 일관된 출력을 위한 생산 라인입니다. 가장 비용이 큰 규모 확대 실수는 파일럿 단계를 건너뛰는 것으로, 이 단계에서는 실험실 규모에서 보이지 않던 공정 비선형성이 핵심 문제가 됩니다. 진정한 턴키 배터리 생산 라인은 고객의 목표 화학 조성에 대한 공급업체의 사전 파일럿 라인 검증을 통해 구현된 공정 준비 완료 출력을 제공합니다. 생산 라인 파트너를 평가할 때 공급업체 자체 파일럿 라인, 화학 조성별 공정 데이터, IATF 16949 인증, 검증 가능한 특허 포트폴리오는 엔지니어링 역량에 대한 객관적인 증거를 제공합니다.

Neil Zhao — 기술 이사, Xiamen TOB New Energy Technology Co., Ltd.
