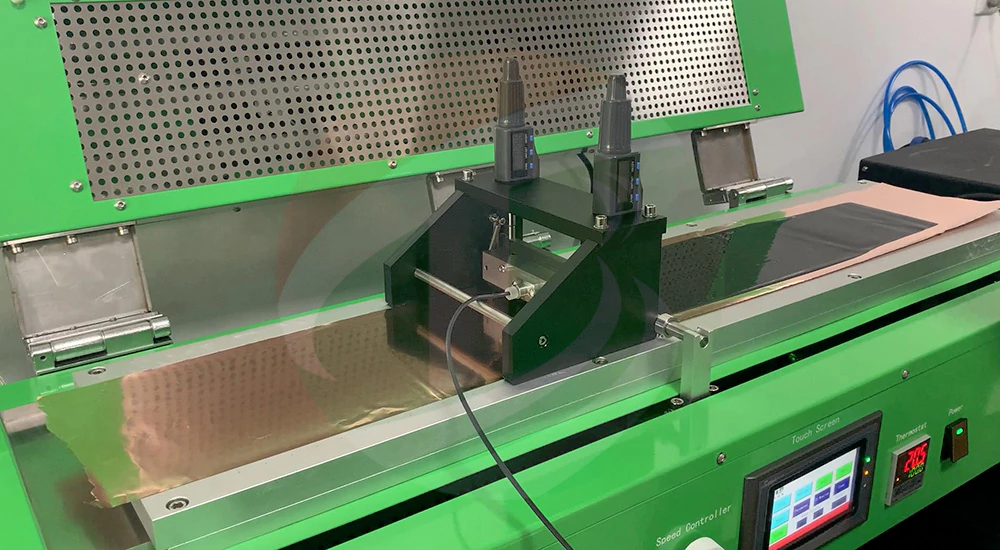

Lab Slot Die Coater with 800mm Stroke For Battery Electrode Coating

배터리 전극 코팅용 800mm 스트로크의 실험실용 슬롯 다이 코터

제품 개요

TOB-JYCM-800은 정밀 박막 코팅 연구, 특히 다음과 같은 분야를 위해 설계된 실험실 규모의 슬롯 다이 코팅 시스템입니다. 리튬 배터리 전극 코팅 태양광 발전 필름, OLED 소재 및 고분자 전도성 코팅.

이 시스템은 조절 가능한 슬롯 다이 플랫 코팅 방식을 채택합니다. 스트로크 최대 800m m은 판재에 고균일 코팅을 가능하게 합니다. 이는 실험실 연구 및 파일럿 규모의 재료 개발에 널리 사용됩니다.

이 장비는 슬롯 다이 코팅, 닥터 블레이드 어플리케이터 코팅, 4면 어플리케이터 코팅, 와이어 로드 코팅 등 다양한 코팅 방식을 지원하여 첨단 코팅 실험을 위한 유연한 플랫폼을 제공합니다.

슬롯 다이 어플리케이터	닥터 블레이드 어플리케이터	사면형 어플리케이터	와이어 로드

주요 특징

● 정밀 슬롯 다이 코팅 시스템
이 기계에는 다음이 장착되어 있습니다. 표준 슬롯 다이 필름 도포기 (TOB-JY100)은 안정적인 슬러리 분포와 높은 코팅 균일성을 보장합니다. 배터리 전극 슬러리 코팅 연구에 이상적입니다.

● 800mm 코팅 스트로크 조절 가능
코팅 스트로크는 0~800mm 범위에서 조절 가능하므로 다양한 기판 크기와 실험 요구 사항에 맞게 유연하게 조정할 수 있습니다.

● 안정적인 모터 구동식 코팅 제어
모터 구동 시스템은 무단계 속도 조절을 통해 부드러운 움직임을 보장하여 일관된 코팅 속도와 높은 반복성을 제공합니다.

● 진공 알루미늄 척 플랫폼
내장형 진공 알루미늄 플랫폼(900×200mm)은 코팅 중 기판을 고정하여 움직임이나 변형을 방지합니다.

● 제어식 가열 및 건조 시스템 (상온~130°C)
통합 가열 시스템은 다음과 같은 특징으로 균일한 건조를 제공합니다:

- 온도 범위: 실온에서 130°C까지
- 디지털 PID 온도 제어
- 정확도: ±1°C
- 최대 10°C/분까지 빠른 가열

● 코팅 두께 조절 가능

스크레이퍼 시스템은 0.01mm 정밀도로 마이크로미터 수준의 조정을 지원하여 필름 두께를 정밀하게 제어할 수 있습니다.

● 소형 실험실 설계
실험실용으로 설계된 소형 구조로 공간을 절약하면서도 산업 수준의 코팅 정밀도를 유지합니다.

기술 사양

사용 방법은 무엇인가요?

● 진공판 위에 알루미늄/구리 호일을 놓고 전원을 켠 다음 진공을 작동시키면 알루미늄/구리 호일이 진공판에 흡착됩니다.

● 필름 도포기를 알루미늄/구리 호일 위에 놓으십시오.

● 코팅을 시작하면 푸시 로드가 자동으로 필름 도포기를 밀어 이동시키고 필름을 자동으로 코팅합니다.

● 필름 도포기와 푸시 로드를 꺼내고, 가열 덮개를 덮은 후, 가열 온도와 시간을 설정하고 가열 및 건조를 진행합니다.

● 건조 후, 가열 덮개를 열고 코팅된 전극을 꺼낸 다음 필름 도포기를 다시 설치합니다.

응용 프로그램
● 리튬 배터리 전극 코팅 (코인형 및 파우치형 전지 연구)
● 고체 배터리 소재 코팅
● 태양광 박막 연구
● OLED 기능성 필름 개발
● 고분자 전도성 필름 코팅
● 실험실 재료 코팅 실험

제품 전시
