중국 제조업체로부터 고품질 리튬 배터리 코팅기를 조달하기 위한 가이드

Dany Huang 박사 저

전극 슬러리가 전류 집전체 포일(분당 수 미터로 이동하는 알루미늄 또는 구리 스트립)에 처음 닿는 순간, 그 찰나의 사건이 이후 어떤 공정으로도 되돌릴 수 없는 연쇄 반응을 일으킵니다. 슬러리가 균일하게 도포되어 일정한 두께와 결함 없는 표면을 가진 젖은 필름으로 퍼지면, 이후의 모든 공정은 성공 가능성을 갖게 됩니다. 만약 코팅이 불균일하여 웹 전체에 걸쳐 두께가 수 마이크론 이상 차이가 나거나 활성층에 핀홀이 흩어져 있다면, 어떤 캘린더, 슬리터, 권취기도 이미 결정된 결과를 바로잡을 수 없습니다. 코팅기는 전극이 물리적 정체성을 획득하는 곳입니다.

중국코팅기 제조업체 는 대학 R&D 그룹을 위한 실험실 규모의 코터부터 기가와트시 규모의 공장을 위한 전체 폭 생산용 코터에 이르기까지, 이 장비의 지배적인 글로벌 공급원이 되었습니다.TOB NEW ENERGY 는 이러한 제조업체 중 하나입니다. 해외 구매자들의 과제는 무엇을 확인해야 하는지 아는 것입니다. 코팅기는 웹 폭이나 최대 속도로 정의되지 않습니다. 코팅기가 생산하는 전극의 품질로 정의됩니다.

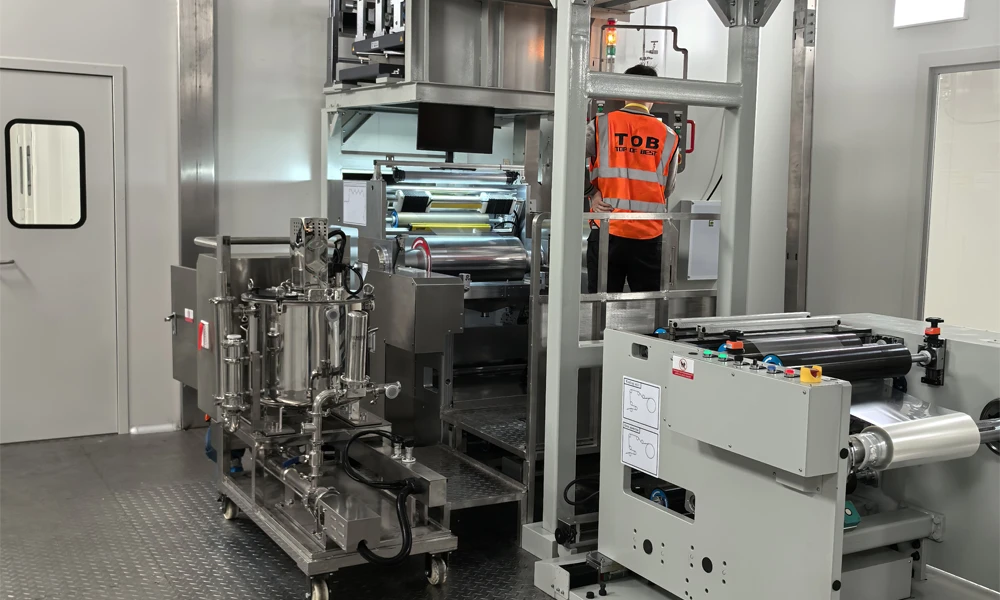

TOB NEW ENERGY 배터리 코팅기 솔루션

1단계: 코팅 중 발생하는 일

코팅은 단일 사건이 아닙니다. 시간상으로 겹치는 세 가지 물리적 과정입니다.

슬러리 증착. 슬러리가 코팅 헤드를 빠져나와 이동하는 포일로 전달됩니다. 슬러리의 유변학적 특성(전단 박화 거동, 항복 응력, 틱소트로피)이 슬러리가 퍼지는 방식을 결정합니다. 항복 응력이 높은 슬러리는 증착 후 평탄화되지 않아 건조 과정 내내 지속되는 코팅 줄무늬를 남길 수 있습니다. 과도한 전단 박화를 보이는 슬러리는 너무 멀리 퍼져 가장자리 비드(edge bead)를 생성하며, 이는 반드시 트리밍해야 합니다. 트리밍되는 모든 밀리미터는 구매하고, 혼합하고, 코팅하고, 결국 폐기되는 재료입니다.

습식 필름 형성. 표면 장력과 중력이 증착된 슬러리를 균일한 두께의 필름으로 평탄화합니다. 이 평탄화는 필름이 건조기에 들어가기 전에 완료되어야 합니다. 건조가 시작되면 점도가 상승하고 흐름이 멈추기 때문입니다. 평탄화 시간은 초 단위로 측정됩니다. 코팅 속도와 코팅 헤드에서 건조기 입구까지의 거리가 평탄화 완료 여부를 결정합니다.

가장자리 효과. 습식 필름 가장자리의 표면 장력이 슬러리를 바깥쪽으로 당겨 융기된 비드(가장자리 비드)를 생성하며, 이는 중심부보다 20~50% 더 두꺼울 수 있습니다. 이 비드는 후속 슬리팅 공정에서 잘라내야 합니다. 트리밍 구역의 폭은 직접적인 재료 수율 손실입니다. 가장자리 비드 폭을 줄이는 것은 생산 규모에서 수백만 달러의 경제적 가치를 지닌 공정 최적화입니다.

이 세 가지 과정(증착, 평탄화, 가장자리 형성)은 코팅 헤드와 건조기 사이의 몇 초 동안 발생합니다. 코팅 헤드 설계, 슬러리 배합, 웹 핸들링 매개변수는 함께 최적화되어야 합니다. 하나를 바꾸면 나머지 두 가지도 변합니다.

2단계: 세 가지 코팅 방식

슬롯 다이 코팅 은 정밀도의 표준입니다. 슬러리는 마이크론 단위의 공차로 가공된 좁은 슬롯인 정밀 다이를 통해 이동하는 포일 위로 직접 펌핑됩니다. 다이와 포일 사이의 간격, 슬러리 유량, 웹 속도가 합쳐져 습식 필름 두께를 결정합니다. 이 시스템은 밀폐되어 있어 슬러리가 주변 공기에 노출되지 않으므로 코팅 중 용매 증발과 점도 변화가 최소화됩니다. 600mm 폭 이상, 분당 10미터 이상의 속도에서 슬롯 다이 코팅은 자동차 등급 전극에 요구되는 ±1.0~1.5% 이내의 면밀도 균일성을 안정적으로 제공하는 유일한 방법입니다.

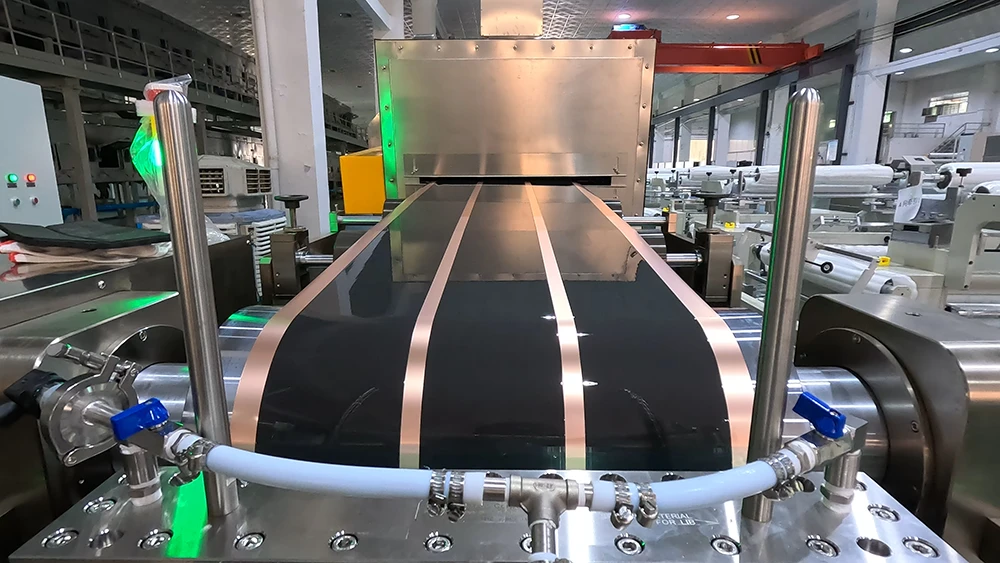

슬롯 다이 코팅

다이는 시스템의 심장입니다. 내부 유로 형상이 횡방향 두께 분포를 결정합니다. 설계가 잘못된 다이는 공정 조정과 관계없이 특정 위치가 체계적으로 더 두껍거나 중앙이 체계적으로 더 두꺼운 코팅을 생성합니다. 다이 설계는 가공 문제로 위장한 유체 역학 문제입니다. 슬러리가 빠져나가기 직전에 닿는 표면인 다이 립은 기계적 손상에 취약합니다. 립에 흠집이 생기면 전극의 모든 미터마다 연속적인 줄무늬가 발생합니다. TOB의 슬롯 다이 코팅 시스템은 내부적으로 설계 및 가공된 다이를 사용하여 코팅 품질을 결정하는 가장 중요한 구성 요소를 제어합니다.

닥터 블레이드 코팅 은 포일 위 정밀한 간격으로 배치된 단단한 블레이드를 사용합니다. 슬러리는 블레이드 상류에 증착되고, 블레이드가 과잉분을 긁어내어 간격에 의해 결정된 두께의 필름을 남깁니다. 이 시스템은 개방형으로, 슬러리가 공기에 노출되어 코팅 중 용매 증발로 인해 점도가 변합니다. 400mm 미만의 폭과 분당 5미터 미만의 속도에서 연구 및 중급 생산을 위해 닥터 블레이드 코팅은 슬롯 다이보다 더 간단하고 저렴한 대안을 제공합니다. 이 방식이 달성하는 면밀도 균일성(일반적으로 ±2~3%)은 소비자 가전 셀 및 일부 에너지 저장 애플리케이션에는 적합합니다. 자동차용 셀에는 적합하지 않습니다.

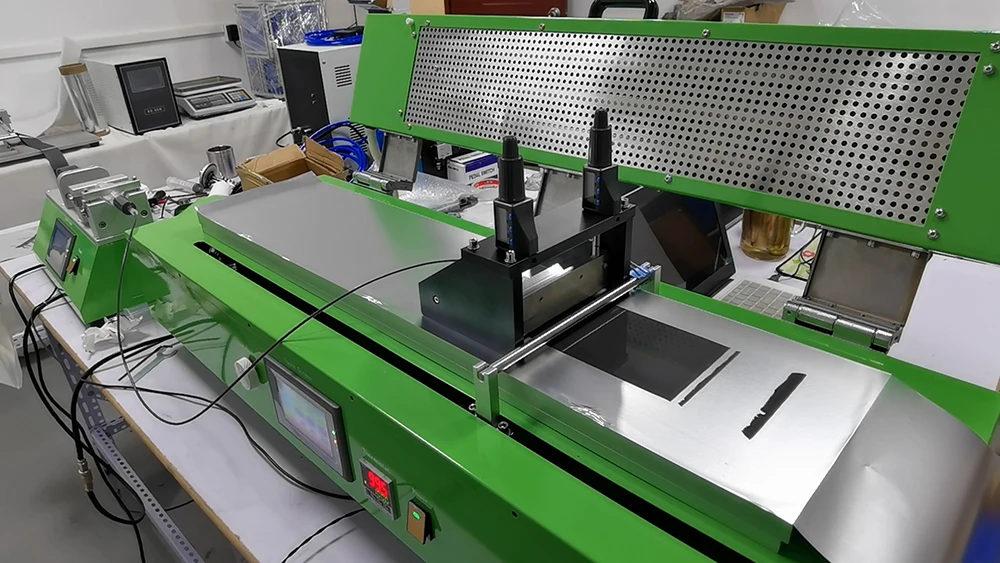

닥터 블레이드 코팅

전사 코팅 은 전사 롤러에 슬러리를 증착한 다음 이를 포일로 전달합니다. 가장 저렴한 방법이지만 가장 정밀도가 낮습니다. 일반적으로 ±3%를 초과하는 면밀도 균일성을 보입니다. 프리미엄 배터리 제조에서 전사 코팅은 슬롯 다이로 대체되었습니다. 코팅 정밀도가 셀 성능의 제한 요소가 아닌 초저가형 애플리케이션에서만 사용됩니다.

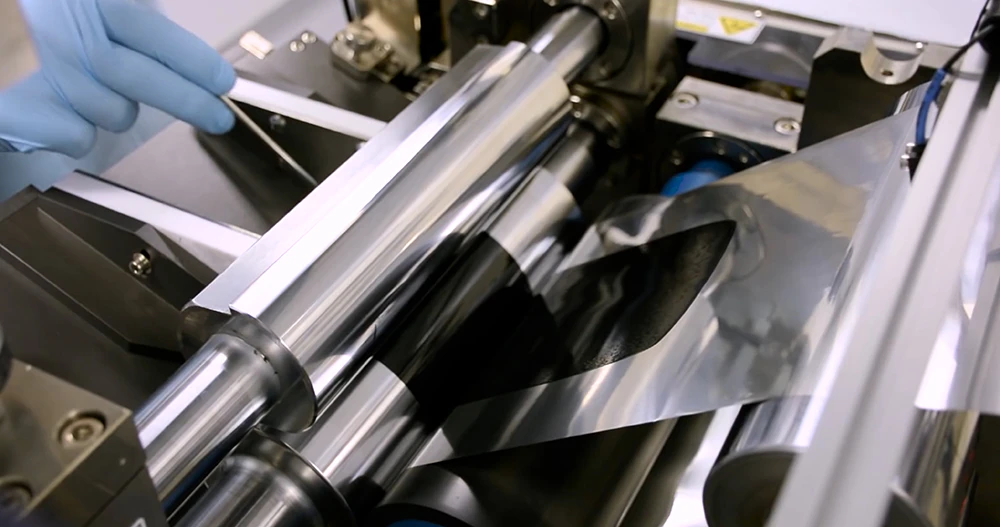

전사 코팅

3단계: 건조 — 코팅의 보이지 않는 절반

건조기 섹션은 코팅기 물리적 길이의 60~80%를 차지합니다. 이는 부속품이 아닙니다. 하나의 공정입니다.

건조는 두 가지 영역에서 발생합니다. 습식 필름 표면이 용매로 포화되어 있고 건조기의 공기 온도와 속도에 의해 증발 속도가 제어되는 항률 건조 기간(constant-rate period)이 있습니다. 표면이 더 이상 포화되지 않고 필름 내부에서 표면으로의 용매 확산에 의해 증발 속도가 제어되는 감률 건조 기간(falling-rate period)이 있습니다.

항률 건조 기간이 너무 공격적이면(온도가 너무 높거나 공기 속도가 너무 빠름), 내부 용매가 밖으로 확산되기 전에 표면이 먼저 건조됩니다. 표면에 막이 형성됩니다. 갇힌 용매는 결국 기화되어 막을 뚫고 나오며 핀홀을 만듭니다. 전극은 건조기를 나올 때 균일해 보이지만, 현미경으로 보면 구멍이 뚫려 있습니다.

바인더 이동(binder migration)은 전극 건조의 가장 교활한 결함입니다. 용매가 증발하여 필름 표면으로 이동할 때 용해된 바인더(PVDF)를 함께 운반합니다. 그 결과 전극 두께 방향으로 바인더 농도 구배가 발생합니다. 표면 근처는 바인더 농도가 높고, 전류 집전체 근처는 바인더 농도가 낮습니다. 전류 집전체 근처의 활물질은 접착력을 잃습니다. 사이클링 중에 박리 현상이 발생하고 용량이 감소합니다. 근본 원인인 6개월 전 건조 중 발생한 바인더 이동은 거의 근본 원인으로 식별되지 않습니다.

이를 완화하려면 구배 온도 건조가 필요합니다. 첫 번째 구역은 낮은 온도에서 작동하여 바인더가 균일하게 분포된 상태를 유지하면서 용매가 천천히 증발하도록 합니다. 후속 구역에서는 필름이 고형화되고 바인더 이동성이 감소함에 따라 온도를 높입니다. 이 온도 프로파일은 화학적 특성에 따라 다릅니다. NMC 전극은 서로 다른 용매 시스템을 사용하는 LFP 전극과 다른 초기 건조 온도를 허용합니다. TOB NEW ENERGY의 생산용 코팅기는 구성 가능한 건조기를 통합하고 있습니다. 독립적인 구역 온도 제어, 구역별 조절 가능한 공기 속도, 균형 잡힌 배기 흐름이 특징입니다. 이는 프리미엄 옵션이 아닙니다. 위에서 설명한 바인더 이동을 방지하기 위해 필요한 최소한의 엔지니어링입니다.

NMP 회수생산 규모에서는 선택 사항이 아니며, TOB의 코팅 기계는 회수 시스템을 애프터마켓 추가 장치로 취급하는 대신 통합합니다. NMP 증기는 직업적 노출 한도가 있는 규제 대상 배출물입니다. 응축 또는 수분 흡수 방식의 회수 시스템은 증발된 용제의 95% 이상을 포집하여 재사용합니다. 기가와트시(GWh) 생산 규모에서 회수된 NMP는 회수 시스템의 운영 비용을 부분적으로 또는 완전히 상쇄하는 경제적 가치를 지닙니다. 통합 용제 회수 장치가 없는 코팅 기계는 실험실용 도구에 불과합니다. TOB NEW ENERGY의 생산용 코팅 시스템은 NMP 회수 기능을 선택적 액세서리가 아닌 표준 엔지니어링으로 포함합니다.

4단계: 중요한 품질 지표

면적 밀도 균일성은 첫 번째 품질 지표입니다. 제곱센티미터당 밀리그램으로 측정되는 전극의 활물질 로딩량은 셀 용량을 결정합니다. 생산 등급 전극의 경우 횡방향 균일성(웹 폭 전체)은 ±1.5% 이내여야 합니다. 기계 방향 균일성(웹 길이 방향)은 ±1.0% 이내여야 합니다. 이러한 수치는 건조기 뒤에 배치된 인라인 베타선 또는 X선 게이지로 측정됩니다.

레이저 삼각 측량 센서로 측정되는 코팅 두께는 면적 밀도를 보완합니다. 면적 밀도를 두께로 나누면 코팅 밀도가 산출되는데, 이는 코팅 공정 중에 슬러리 고형분 함량이 변했는지 여부를 나타내는 압축 지표입니다. 면적 밀도는 목표치인데 두께가 높다면 슬러리가 희석된 것인데, 이는 개방형 공급 시스템에서 용제가 증발했거나 작업자가 점도를 조절하기 위해 용제를 추가했기 때문일 수 있습니다.

핀홀, 줄무늬, 응집물 반점과 같은 표면 결함은 라인 속도로 작동하는 머신 비전 시스템에 의해 감지됩니다. 핀홀은 셀 작동 중에 국부적인 전류 밀도 이상을 유발합니다. 대형 셀에 있는 단 하나의 핀홀은 리튬 플레이팅을 위한 응력 집중원이 됩니다. 생산 공정 전반에 걸쳐 여러 개의 핀홀이 발생하면 해당 배치는 폐기 대상이 됩니다.

슬러리 흐름을 시작하고 멈추어 탭 용접을 위한 코팅되지 않은 간격을 만드는 간헐적 코팅은 역동적인 품질 문제를 추가합니다. 시작 및 정지 전환 구간(램프업 및 램프다운 구간)의 코팅 두께는 정상 상태 코팅보다 본질적으로 균일성이 떨어집니다. 이러한 전환 구간의 길이는 트리밍으로 손실되는 전극 재료의 양을 결정합니다. 전환 구간 길이를 줄이는 것은 재료 수율에 직접적인 영향을 미치는 공정 최적화입니다.

5단계: 코팅 기계 공급업체 선정

사양서 비교는 오해의 소지가 있습니다. 웹 폭, 최대 속도, 오븐 길이는 공급업체마다 비슷해 보입니다. 전극 품질을 결정하는 차이점은 사양서에 나와 있지 않습니다.

"이 코팅 기계가 내 슬러리로 테스트되었는가?" 특정 간격과 속도에서 55% 고형분 함량과 카본 블랙 도전재를 포함한 NMC 슬러리를 코팅하는 슬롯 다이는 62% 고형분 함량과 탄소 나노튜브 도전재를 포함한 LFP 슬러리에서는 완전히 다른 결과를 낼 수 있습니다. 유변학적 특성이 다르고, 레벨링 거동이 다르며, 건조 동역학이 다르기 때문입니다. 장비 사양을 결정하기 전에 사내 코팅 실험실에서 고객 맞춤형 슬러리 시험을 수행하고 그 결과로 얻은 균일성 데이터를 제공하는 TOB NEW ENERGY는 기계가 작동할 것이라는 약속이 아니라 이미 작동했다는 증거를 제시합니다.

"코팅 다이는 누가 설계했는가?" 다이는 범용 제품이 아닙니다. TOB NEW ENERGY와 같은 공급업체는 코팅 기술의 핵심을 마스터하여 자체 코팅 몰드를 설계 및 제조함으로써, 제3자 몰드 제조업체로부터 구매하는 대신 코팅 시스템의 가장 중요한 구성 요소를 직접 제어합니다. 다이 이후의 모든 공정, 즉 건조기, 웹 핸들링, 권취 공정은 다이 출구에서 확립된 코팅 품질을 유지하는 역할을 합니다.

"건조기의 입증된 온도 균일성은 어느 정도인가?" 사양서에는 구역 온도 설정값만 나와 있습니다. 작동 속도에서 웹 전체의 실제 온도 분포는 나와 있지 않습니다. 웹 폭 전체에 걸쳐 3도 섭씨의 온도 편차가 있는 건조기는 바인더 분포가 왼쪽 가장자리에서 오른쪽 가장자리까지 체계적으로 달라지는 전극을 생산하며, 이는 곧 접착력과 사이클 수명의 차이로 이어집니다. 작동 조건에서의 열 매핑 데이터를 요청하십시오.

TOB의 특허 포트폴리오는 객관적인 맥락을 제공합니다. 연속 공급 장치(CN202122096805), 실험실 규모 코팅 기계(CN202122170366), 승강식 가열 장치(CN202122096807) 등 3건의 코팅 관련 특허를 회사가 보유하고 있습니다. 이는 특정 코팅 하위 시스템에 대한 구체적인 엔지니어링 작업의 공개적으로 검증 가능한 기록입니다.

6단계: 코팅 기계가 전극의 물리적 정체성을 결정한다

코팅 공정 이후의 캘린더는 전극 밀도를 조정할 수 있습니다. 하지만 불균일하게 증착된 활물질을 재분배할 수는 없습니다. 슬리터는 정밀한 치수로 절단할 수 있습니다. 하지만 코팅 줄무늬를 제거할 수는 없습니다. 권취 또는 적층 기계는 전극을 셀로 조립할 수 있습니다. 하지만 전극 내부의 두께 편차를 보상할 수는 없습니다.

코팅 기계는 전극의 물리적 정체성, 즉 포일 위에 얼마나 많은 활물질이 있고 얼마나 균일하게 분포되어 있는지를 결정합니다. 모든 후속 공정은 그 물리적 현실 위에서 작동합니다. 부적절한 코팅 기계의 비용은 장비 예산에는 보이지 않습니다. 하지만 완성된 셀의 용량 분포에서 드러납니다. 즉, 셀 설계가 요구하는 균일성을 다이 설계와 건조기 제어가 제공하지 못하는 기계에서 코팅된 전극으로 만들어졌기 때문에 공장을 떠날 때 체계적으로 다른 용량을 가진 셀들이 생산되는 것입니다.

배터리 코팅 기계 조달 요약: 슬러리 증착, 습식 필름 형성, 건조로 이어지는 전극 코팅 공정은 전극 제조에서 품질을 결정하는 가장 중요한 단계입니다. 정밀 생산을 위한 슬롯 다이, 중급 및 R&D를 위한 닥터 블레이드 코팅, 비용 중심 애플리케이션을 위한 전사 코팅 등 세 가지 코팅 방식이 주를 이룹니다. 건조는 바인더 이동, 핀홀 형성, 용제 회수를 제어하는데, 이는 코터 출구에서는 보이지 않지만 셀 사이클 수명에는 결정적인 품질 변수입니다. 주요 품질 지표로는 면적 밀도 균일성, 코팅 두께, 표면 결함 밀도, 에지 비드 폭, 간헐적 코팅 전환 구간 길이가 있습니다. 코팅 기계를 선택할 때 구매자는 공급업체의 특정 슬러리 시스템에 대한 경험, 코팅 다이의 자체 설계 여부, 건조기의 입증된 온도 균일성, 고객 맞춤형 코팅 시험 가능 여부를 평가해야 합니다. 왜냐하면 코팅 기계는 사양이 아니라 생산하는 전극에 의해 정의되기 때문입니다.

Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.
