배터리 전극용 실험실 전사 코팅기

TOB-SY300-2J 실험실용 전사 코팅 기계는 연속 및 간헐적 코팅을 가능하게 하는 3롤러 전사 코팅 기계로, 다양한 기판의 표면 코팅 공정에 적용하기에 편리합니다.
  • 브랜드:

    TOB NEW ENERGY
  • 제품 번호.:

    TOB-SY300-2J
  • 주문 (moq):

    1set
  • 지불:

    L/C,T/T
  • 제품 원산지:

    China
  • 배송 포트:

    XIAMEN
제품 상세 정보

배터리 전극용 실험실용 롤투롤 전사 코팅기



명세서


TOB-SY300-2J 실험실용 전사 코팅기는 연속 및 간헐적 코팅이 가능한 3롤러 전사 코팅기로, 다양한 기판의 표면 코팅 공정에 적합합니다. 특히 리튬 이온 배터리 산업에 적합한 이 장비는 연구원의 편의성을 고려하여 설계되었으며, 생산 공정과 차이가 없는 코팅 정확도와 균일성 요건을 충족합니다. 또한, 뛰어난 건조 성능을 제공하여 리튬 이온 배터리, 슈퍼커패시터, 니켈 배터리 및 기타 이차 전지의 연구개발 및 소규모 시험에 이상적입니다.


차원:L 1800*W 1300*H 1200mm, 무게 약 1.2T.

특징:

- 플라즈마 세척 기능 옵션.

- 연속 및 간헐적 코팅을 자유롭게 전환할 수 있습니다.

- 기판 장력 제어, 수송 안정성, 형상 교정 장치.

- 열풍 오븐, 상하 양면 송풍, 고품질 건조 효과.

- 3롤 전사 코팅, 더 넓은 코팅 창.

- 쉼표 스크레이퍼 측정, 정밀 조정 기관, 고정밀 코팅에 대한 접근.

- 아날로그 신호 제어로 전력을 생산하며, 난방 시스템의 정확도가 ±0.3°C로 높고 수명이 깁니다.

- PLC 제어, 터치스크린 조작으로 사용이 간편합니다.

- 용매 회수 장치(옵션)


아니요. 기술적 매개변수
1 적합한 시스템 리튬철인산, 리튬코발트산화물, 리튬망간산화물 시스템 배터리 양극 및 음극 코팅 공정
2 코팅 방법 연속 코팅g, 간헐적 코팅
3 오븐 섹션 수 2개 섹션
4 기계적 속도 최대 2m/분
5 코팅 속도 0~1m/분
6 코팅 갭 최대 100mm (제한 없이 자유롭게 설정 가능)
7 기판 두께 알루미늄 호일:8~30um
구리박:8~30um
8 롤 표면 설계 폭 330mm
9 코팅 폭을 확보하세요 ≤300mm
10 코팅 롤러, 고무 롤러 Φ120mm
11 스퀴지 롤러 Φ80mm
12 코팅 정확도 ±3㎛
13 이중 코팅 필름 무게 정확도(mg/cm2) 코팅된 중심값 ±1.0%
14 슬러리 점도 2000~12000mpa
15 단일 코팅 건조 두께 범위 20~200㎛
16 용매 특성 유성 용매 NMP(sg=1.033,bp=204℃)
물성 용매 H2O/NMP(sg=1.000, bp=100℃)
17 고형분 함량 20~85%
18 코팅 크기 정확도(mm) L≤±1、W≤±0.5
19 양수 및 음수 정렬 정확도(mm) L≤±1、W≤±0.5


코팅 헤드

아니요 기술적 매개변수
1 롤러 설치 구조 강철 프레임이 단단히 설치됨
2 롤러 표면 처리 금속 알루미늄 롤러 표면 산화
3 장력 제어 시스템 자동 일정 장력 제어
4 교정 방법 자동 EPC 제어, 이동 거리 50mm
3인치 팽창형 샤프트가 고정된 롤 소재
5 피드 롤 재료 방법 단일 팽창형 샤프트로 풀기
6 최대 풀림 직경 Ф250mm
7 팽창형 샤프트의 최대 지지 용량 80kg
8 풀리는 팽창형 샤프트의 수 1개
9 주 구동 모터 서보 모터
10 스크레이퍼 구조 양면 쉼표 스크레이퍼
11 코팅 롤러(스틸 롤러) 표면 경질 크롬 도금
12 백롤러(접착롤러) 표면 패키지 수입 EPDM
13 스크레이퍼 간헐적 높이 조절 수동
14 단일 머신 헤드 위치 오븐 앞 설치 및 작동


오븐

아니요. 기술적 매개변수
1 오븐 구조 단일 레이어종속 가열, 상하 구성
2 오븐 길이 1m/구간, 총 2구간
3 재료 SUS304 스테인리스 스틸
4 온도 조절 정상 작동 온도 제어, 과열 모니터링 알람 보호 제어, 난방 주 전원 차단으로 구분되어 있으며 모든 섹션이 완전히 독립적으로 제어됩니다.
5 가열 방식 전기난방, 온풍순환 구조
6 단일 오븐 가열 전력 6KW
7 오븐 내부 온도 설계 최대 150℃, 단일 섹션 오븐 내부 온도 차이 ≤2.5℃
8 송풍 방법 상하 송풍, 상하 풍실 공유 가열체
9 튜이어 구조 특수 금형을 사용하여 튜이어 홈을 슬롯화했습니다.
10 팬 제어 접촉기 제어
11 난방 솔리드 스테이트 릴레이


아니요.

기술적 매개변수

1

스크레이퍼

라운드 비팅≤±1.5um, Ra0.4, 직진도 ≤±1.5um

2

코팅 롤러(스틸 롤러)

원형 비팅≤±1.5um,Ra0.4 직진도≤±1.5um

3

접착제 롤러

원형 비팅≤10um,직진도≤10um

4

수정 오류

±0.2mm


설치 환경 요구 사항

- 기계 헤드 주변 온도 25~30℃, 기타 10~40℃.

- 기계 헤드 상대 습도: 양의 RH ≤35%, 음의 RH ≤98%, 기타 ≤98%.

- 전원 공급: 3PH 380V, 50HZ, 전압 변동 범위: +8%~–8%;시작 총 전력 15KW.

- 압축 공기:건조, 여과 및 안정화 후: 출구 압력 > 5.0kg/cm2.


3가지 코팅 방법 옵션

1. 콤마 블레이드 코팅(연속 코팅에만 적용)


Comma Blade Coating
Comma Blade Coating


2. 롤코팅(전사코팅) -연속 코팅 및 간헐 코팅


Roll Coating


Continuous Coating
Intermittent Coating

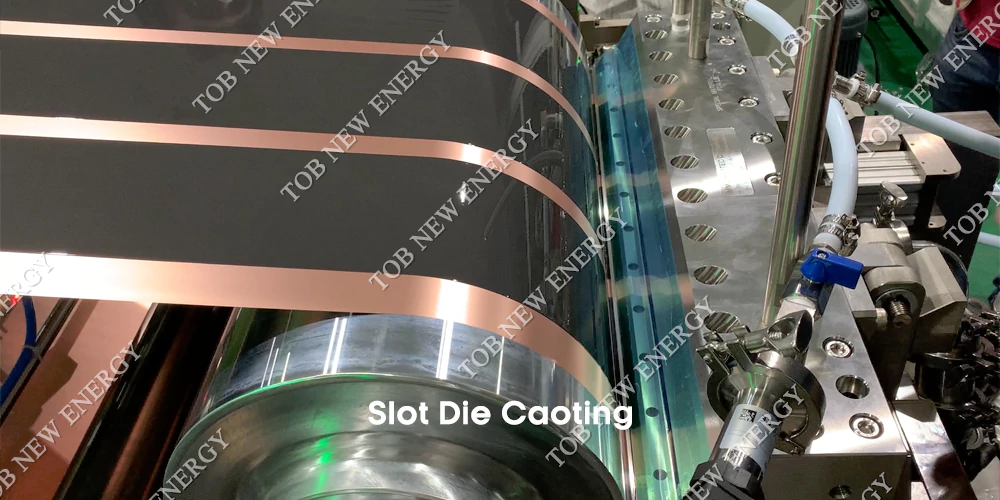

3. 슬롯 다이 코팅
slot die coating


Slot Die Coating



제품 진열


Transfer Coating Machine


plasma cleaning
plasma cleaning

플라즈마 세척 기능 선택 가능


Transfer Coating Machine


Transfer Coating Machine
