리튬 이온 전지용 롤투롤 배터리 전극 코팅기 전극 제조

TOB-JS400-2 배터리 전극 코팅기는 리튬 이온 셀의 양극 및 음극 전극의 정밀 코팅에 사용됩니다.
  • 브랜드:

    TOB NEW ENERGY
  • 제품 번호.:

    TOB-JS400-2
  • 주문 (moq):

    1set
  • 지불:

    L/C,T/T
  • 제품 원산지:

    China
  • 배송 포트:

    XIAMEN
제품 상세 정보

리튬 이온 전지용 롤투롤 배터리 전극 코팅기 전극 제조



명세서


참고: 이 코팅기는 롤투롤 코터입니다. 슬롯 다이 코팅을 사용하려면문의하기맞춤형으로 제작 가능.

Electrode Coating Machine

TOB-JS400-4 슬롯 다이 모델


장비 기능 및 원리 소개


TOB-JS400-2 배터리 전극 코팅기는 리튬 이온 배터리의 양극 및 음극 전극을 정밀 코팅하는 데 사용됩니다. 본 장비는 주로 권취부, 기계 헤드부, 오븐부, 견인부, 권취부, 전기 제어부로 구성됩니다. 교반된 슬러리를 기판에 균일하게 코팅하며, 크기, 무게 등이 공정 범위 내에 있도록 합니다. 건조 후 롤업하여 후속 공정을 준비합니다.


기본 재료 매개변수

음극

양극

기본 소재

알루미늄 호일

구리 호일

폭(mm)

160~320

160-320

두께(µm)

8~15

6~12

참고: 수용에 사용되는 기본 재료에는 느슨함, 두께 및 무게의 불균형, 표면 오일 얼룩 또는 테이프 및 코팅의 성능에 영향을 미치는 기타 현상이 없어야 합니다.


코팅 매개변수

음극

양극

코팅 모드

연속, 간헐, 줄무늬 코팅

연속, 간헐, 줄무늬 코팅

코팅 폭(mm)

150~300

150~300

단면 코팅의 건조 두께(µm)

70~350

60~350

단일 코팅 중량(g/㎡)

30~250

20~200

코팅 속도(m/min)

0.5~1

0.5~1.5

설명: 코팅 속도는 제품 특성(재료 시스템, 코팅 두께, 고형분 함량, 온도)과 관련이 있으며, 표에 제시된 최대 코팅 속도는 특수 코팅 공정 요구 사항을 충족할 수 없습니다.


장비 사양 및 매개변수

아니요

콘텐츠

1

롤 표면 폭

400mm

2

기계 속도(무부하)

최대 5m/분

3

풀림 사양

롤 직경: 최대 φ 300mm;하중 지지: 최대 100kg;

롤 사양 : 내경 3인치, 약 76.2mm, 길이 400±3mm

롤 소재 : 금속, ABS 플라스틱

4

권선 사양

롤 직경: 최대 φ 300mm;하중 지지: 최대 100kg;

롤 사양 : 내경 3인치, 약 76.2mm, 길이 400±3mm

롤 소재 : 금속, ABS 플라스틱

5

오븐 가열 방식

전기 난방

6

오븐 구조

1단면×2m/단면=2m,단층;

7

오븐 온도

최대 150℃


아니요

콘텐츠

1

전체 치수

장비 약 L(4.3m)× W(2.1m)×H(2.5m) (폭에는 전기 캐비닛이 포함되고, 길이에는 표면 밀도 검출기 설치 공간이 포함되지 않음)

2

전력 요구 사항

1) 3상 AC380V ± 10%, 50Hz, 접지선: 보호 접지;

2) 설비 설치 전력: 25KW, 주 전원 수: 1개;

3

압축 공기

1) 압축공기압력 : ≥ 0.6MPa, 압력변동 ± 1% (물 제거, 오일 프리, 여과 및 압력 안정화 후 청정 공기)

2) 압축 공기 소비량: 5m³/h. 인터페이스 수: 1/세트(머신 헤드)

3) 인터페이스 가스 파이프 사양: Φ12mm;

4

환경 요구 사항

1) 환경 온도: 코팅 부분의 경우 25 ± 5℃(구매자의 공정 요구 사항에 따라 결정됨)

2) 상대 습도: 10%~30% RCH(구매자의 프로세스 요구 사항에 따라 결정됨)

3) 청결도: 클래스 100000(구매자의 프로세스 요구 사항에 따라 결정됨)

5

지상 요구 사항

1) 장비 총 중량 : 약 1.6톤

2) 평탄도가 ±5mm/㎡이고 지지력이 ≥500kg/㎡인 시멘트 또는 테라조 바닥재.

6

오븐 공기량

1) 최대 배출 공기량, 140℃에서: 양극 1500m3/h, 음극 1500m3/h;

2) 최대 신선 공기량, 60℃에서: 양극 1100 m3/h, 음극 1100 m3/h;


3가지 코팅 방법 옵션

1. 콤마 블레이드 코팅(연속 코팅에만 적용)


Comma Blade Coating
Comma Blade Coating


2. 롤코팅(전사코팅) -연속 코팅 및 간헐 코팅


Roll Coating


Continuous Coating
Intermittent Coating

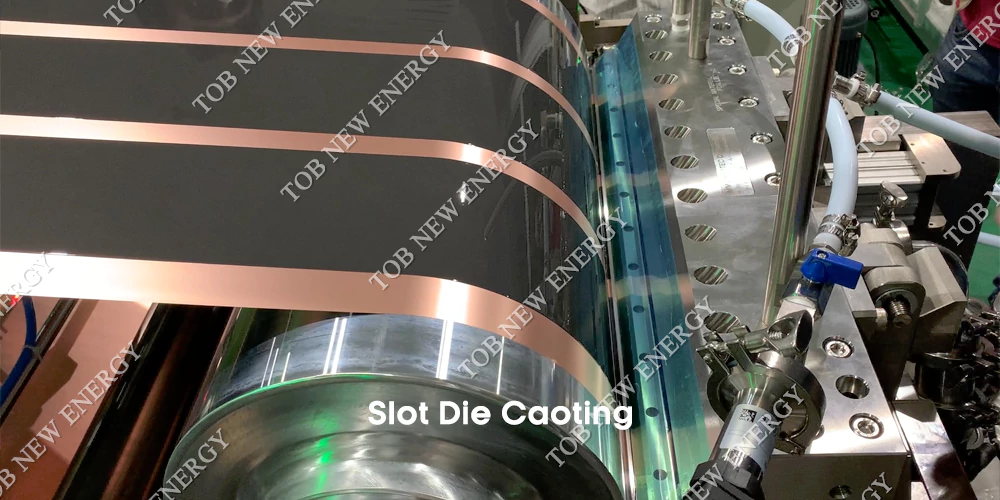

3. 슬롯 다이 코팅
slot die coating


Slot Die Coating



제품 진열


Electrode Coating Machine


Electrode Coating Machine


Battery Electrode Coating Machine
