XIAMEN리튬 배터리 전극용 롤투롤 코팅기
간헐적 코팅
연속 코팅
제품 개요
TOB-SY300J 롤투롤 코팅기는 리튬 이온 배터리의 실험실 연구 및 파일럿 규모 생산을 위해 설계된 고정밀 전극 코팅 시스템입니다. 이 장비는 소형 실험실 규모 플랫폼에서 안정적인 코팅 품질, 유연한 공정 제어 및 산업 수준의 코팅 정확도를 제공하도록 설계되었습니다.
이 장비는 첨단 3롤 전사 코팅 구조를 채택하고 폐쇄 루프 장력 제어 및 정밀 건조 시스템을 결합하여 기판 전체에 걸쳐 균일한 슬러리 분포와 탁월한 코팅 일관성을 보장합니다.
이 시스템의 핵심적인 장점은 연속 코팅 모드와 간헐적 코팅 모드 사이를 자유롭게 전환할 수 있다는 점으로, 이를 통해 전체 코팅, 간극 코팅, 패턴 코팅 공정을 포함한 다양한 전극 설계에 매우 효과적으로 적용할 수 있습니다.
이 기술은 LFP, NMC, 흑연 및 실리콘-탄소 시스템과 같은 재료를 사용하는 음극 및 양극 코팅 공정뿐만 아니라 기타 기능성 박막 응용 분야에도 널리 사용됩니다.
주요 특징
| ■ 연속 및 간헐 코팅 모드 전환 가능 | ■ 고정밀 코팅 제어(±3μm) |
|
이 시스템은 연속 코팅과 간격 코팅을 모두 지원하므로 사용자는 공정 요구 사항에 따라 두 모드 간에 쉽게 전환할 수 있습니다.
● 연속 코팅은 전극 표면 전체에 균일한 코팅을 하는 데 이상적입니다. ● 간헐적 코팅은 배터리 탭 영역 및 첨단 전극 구조에 필수적인 코팅 길이와 간격의 정밀한 제어를 가능하게 합니다. 이러한 유연성은 장비의 한계를 크게 줄이고 연구 개발 효율성을 향상시킵니다. |
이 장비는 ±3μm의 코팅 정확도를 달성하여 기판 전체에 걸쳐 매우 균일한 필름 두께를 보장합니다.
정확한 슬러리 공급 및 기계적 안정성과 결합되어 다음과 같은 이점을 제공합니다. ● C 일관된 전극 성능 ● 자재 낭비 감소 ● 실험 검증을 위한 신뢰할 수 있는 반복성 |
| ■ 3롤 전사 코팅 기술 | ■ 고급 기판 장력 제어 시스템 |
|
기존 코팅 방식과 달리 이 시스템은 3롤 전사 코팅 방식을 사용하여 다음과 같은 이점을 제공합니다.
● 다양한 슬러리 점도에 대한 더 넓은 공정 범위 ● 코팅 전 슬러리 분산 개선 ● 줄무늬 및 고르지 않은 가장자리와 같은 결함이 감소되었습니다. 이는 고성능 배터리 전극 제조에 특히 중요합니다. |
자동 일정 장력 제어 및 웹 가이드(EPC 시스템)를 갖춘 이 기계는 코팅 공정 전반에 걸쳐 안정적인 기판 이동을 보장합니다.
혜택은 다음과 같습니다: ● 주름 및 변형 예방 ● 양면 코팅을 위한 정확한 정렬 ● 얇은 알루미늄 및 구리 호일의 안정적인 운송 |
| ■ 고효율 양면 건조 시스템 | ■ 터치스크린 인터페이스를 갖춘 PLC 제어 |
|
일체형 열풍 건조 오븐은 상하 양면 공기 송풍 기능을 갖추고 있어 다음과 같은 효과를 보장합니다.
● 균일한 용매 증발 ● 건조 효율 향상 ● 코팅 접착력 및 필름 형성력 향상 이 시스템은 NMP 기반 및 수성 전극 슬러리를 모두 지원합니다. |
이 기계는 터치스크린 인터페이스를 갖춘 PLC 시스템으로 제어되며 다음과 같은 기능을 제공합니다.
● 실시간 파라미터 조정 ● 간편한 작동 및 모니터링 ● 안정적이고 신뢰할 수 있는 시스템 성능 |
| ■ 선택 사양인 용매 회수 시스템 | |
|
NMP 기반 공정의 경우, 선택적으로 용매 회수 시스템을 통합할 수 있습니다.
● 환경에 미치는 영향을 줄인다. ● 용매 소비 비용 절감 ● 산업 규제 요건을 충족하십시오 |
기술 사양
| 목 | 사양 |
| 모델 | TOB-SY300J |
| 기계 유형 | 실험실용 롤투롤 코팅기 |
| 치수 | 길이 1800 × 너비 1300 × 높이 1200 mm |
| 무게 | 약 1.2톤 |
| 전원 공급 장치 | 3상 380V, 50Hz |
| 전압 변동 | +8% ~ –8% |
| 총 전력 | 10KW |
| 압축 공기 | ≥5.0 kg/cm² (건조 및 여과 후) |
| 적합한 재료 | LFP, LCO, LMO, 흑연, 실리콘 카본 |
| 코팅 방법 | 연속 코팅 / 간헐적 코팅 |
| 오븐 길이 | 1개 구간(1미터) |
| 기판 두께 | 알루미늄 포일: 8~30μm / 구리 포일: 8~30μm |
| 롤 폭 | 330mm |
| 유효 코팅 폭 | ≤280mm |
| 코팅 정확도 | ±3μm |
| 코팅 중량 정확도 | ±1.0% |
| 슬러리 점도 | 2000–12000 mPas |
| 건조 두께 | 20–200μm |
| 용매 종류 | NMP / 수성 |
| 고형 성분 | 20~85% |
| 코팅 치수 정확도 | 길이 ≤±1mm, 너비 ≤±0.5mm |
| 정렬 정확도 | 길이 ≤±1mm, 너비 ≤±0.5mm |
응용 프로그램
이 롤투롤 코팅기는 다양한 용도에 적합합니다.
● 리튬 이온 배터리 전극 코팅
● 나트륨 이온 배터리 연구
● 슈퍼커패시터 전극 제작
● 기능성 박막 코팅(세라믹, 전도성 필름 등)
호환 가능한 재료는 다음과 같습니다.
● 리튬인산철(LFP)
● 산화리튬코발트(LCO)
● 리튬망간산화물(LMO)
● 흑연 및 실리콘-탄소 양극
설치 요구 사항
| 주변 온도: | 기계 헤드 온도: 25~30℃ |
| 기타: 10~40℃ | |
| 상대 습도: | 음극 공정: 상대습도 35% 이하 |
| 양극 공정: 습도 ≤98% RH |
TOB-SY300J를 선택해야 하는 이유
일반적인 실험실 코팅 장비와 비교했을 때, 이 시스템은 다음과 같은 이점을 제공합니다:
● 한 대의 장비로 두 가지 코팅 모드 지원 (연속 코팅 + 간헐 코팅)
● 실험실 규모 장비에서 산업 수준의 정밀 코팅 구현
● 박막 소재에 대한 안정적인 기판 처리
● 대량 생산 전 확장 가능한 공정 검증
세 가지 코팅 방법 옵션
1. 콤마 블레이드 코팅(연속 코팅에만 해당)
|
|
2. 롤 코팅(전사 코팅) - 연속 코팅 및 간헐 코팅
|
|

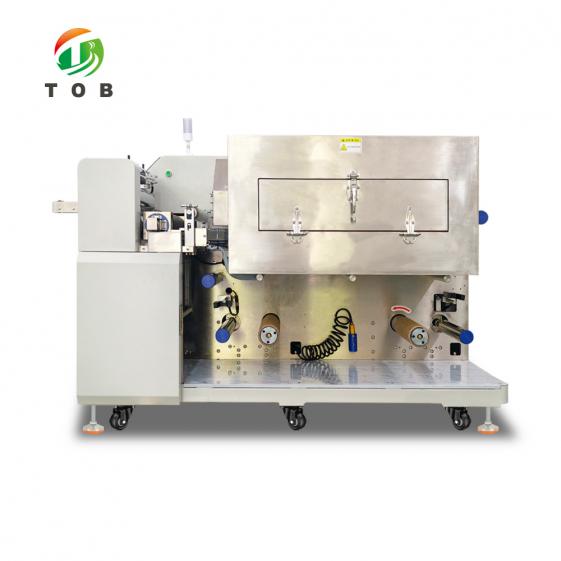

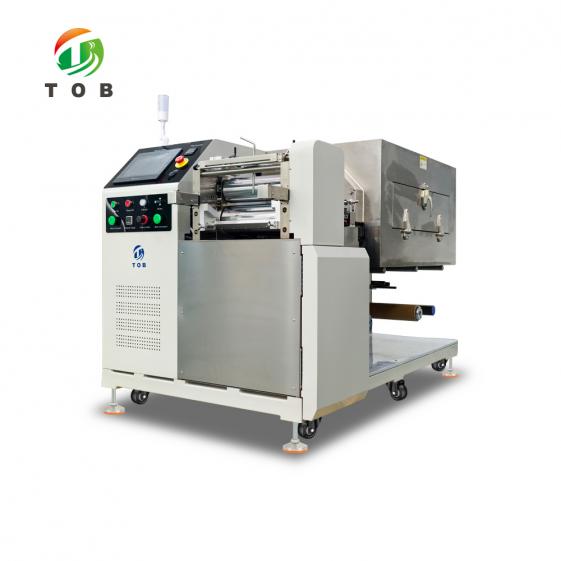

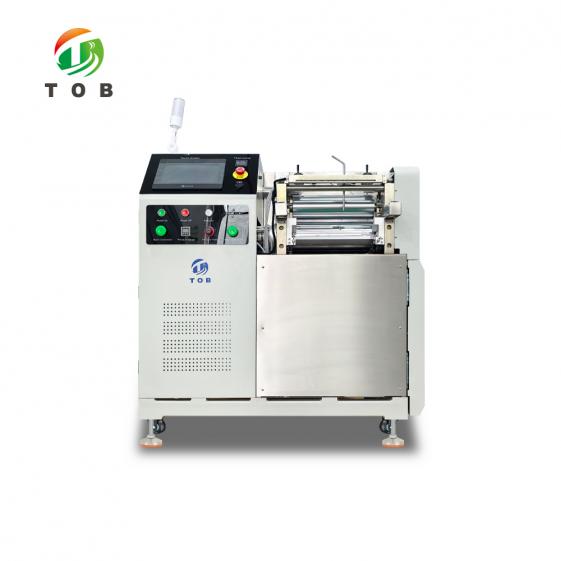

제품 전시
|
|
|
|
