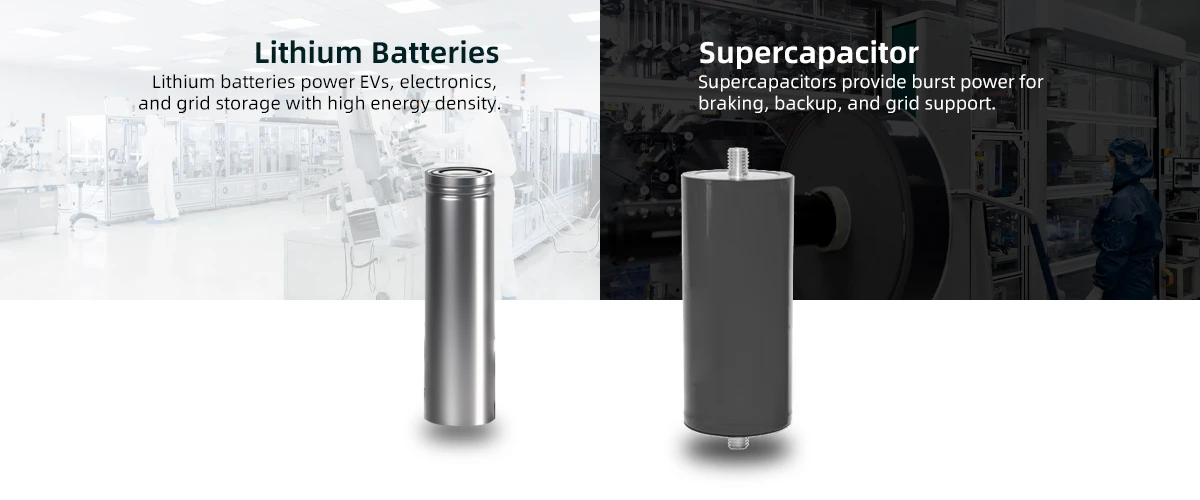

슈퍼커패시터 vs 배터리: 상호 보완적인 산업 에너지 저장

산업 응용 분야에서 슈퍼커패시터가 리튬 이온 배터리를 보완하는 방법

처음부터 접근 방식이 잘못되었습니다.

슈퍼커패시터는 “배터리 대체품”이 아닙니다. 이들은 전력-에너지 스펙트럼에서 같은 위치를 놓고 경쟁하지 않습니다. 조달 팀이나 시스템 통합업체가 이를 대안으로 위치시키면, 결과적으로 조기에 고장 나는 과도하게 사양이 설정된 배터리 또는 충분히 오래 에너지를 저장하지 못해 유용하지 않은 슈퍼커패시터 뱅크가 발생합니다.

산업 현장의 현실은 슈퍼커패시터와 리튬 이온 배터리가 서로 다른 문제를 해결한다는 것입니다. 엔지니어링 과제는 둘 중 하나를 선택하는 것이 아니라, 각각이 가장 잘하는 일을 수행하는 하이브리드 시스템을 설계하는 것입니다.

이 가이드는 기술적 경계를 정의하고, 하이브리드화가 측정 가능한 ROI를 제공하는 산업 응용 분야를 식별하며, 생산 규모로 슈퍼커패시터 셀을 제조하는 데 필요한 장비를 정리합니다.

전력-에너지 경계: 배터리가 멈추고 슈퍼커패시터가 시작되는 지점

두 기술 간의 근본적인 차이는 하나의 매개변수인 시간 상수로 설명됩니다.

데이터는 역할 분담을 명확하게 보여줍니다. 리튬 이온은 에너지를 저장합니다. 슈퍼커패시터는 전력을 제공합니다. 리튬 이온은 수 시간에 걸쳐 방전됩니다. 슈퍼커패시터는 수 초에 걸쳐 방전됩니다. 리튬 이온 비용은 저장된 에너지에 의해 결정됩니다. 슈퍼커패시터 비용은 공급되는 전력에 의해 결정됩니다.

높은 에너지와 높은 전력을 모두 필요로 하는 시스템(대부분의 산업 시스템이 그러함)은 단일 기술 문제가 아니라 하이브리드 아키텍처 문제입니다.

하이브리드 시스템이 투자 회수를 제공하는 세 가지 산업 응용 분야

슈퍼커패시터-배터리 하이브리드의 사업적 근거는 이론적이지 않습니다. 이는 배터리 교체 주기 감소, 시스템 다운타임 감소, 과대 설계 방지로 측정됩니다.

1. 전력망 주파수 조정 및 전력 품질

전력망 운영자는 1초 이내의 1차 주파수 조정 응답 시간을 요구합니다. 리튬 이온 배터리는 이를 제공할 수 있지만, 사이클 수명 비용이 발생합니다. 모든 주파수 이벤트는 배터리를 사이클링하여 제한된 사이클 수명을 소모합니다.

병렬로 배치된 슈퍼커패시터 뱅크는 고주파 전력 스파이크를 흡수합니다. 배터리는 지속적인 에너지 공급을 담당합니다. 그 결과 배터리 사이클 수명은 3~5배 연장되고, 10년 시스템 수명 동안 총소유비용은 25~40% 감소합니다.

문서화된 시스템 결과:100% 배터리 응답을 하이브리드 80/20 배터리-슈퍼커패시터 분배로 대체한 10 MW 주파수 조정 설비에서 사이클당 배터리 열화가 0.045%가 아닌 0.018%로 보고되었습니다. 8년 모니터링 기간 동안 슈퍼커패시터 교체는 필요하지 않았습니다.

2. 크레인, 엘리베이터 및 중장비 에너지 회수

승강 작업은 회생 제동 에너지를 생성합니다. 이 에너지는 정격 시스템 전력의 3~5배에 해당하는 전력으로 5~15초 동안 순간적으로 발생합니다. 해당 전력을 흡수하도록 설계된 배터리는 에너지 요구량에 비해 과대 설계됩니다.

슈퍼커패시터 뱅크는 제동 에너지를 포착하고 다음 승강 작업을 위해 방출합니다. 배터리는 기본 전력을 제공합니다. 에너지 소비는 20~35% 감소합니다. 배터리 크기는 40~60% 줄어듭니다.

에너지 저장 통합을 위한 장비를 조달하는 구매팀에게 이는 배터리의 초기 자본 비용 감소와 슈퍼커패시터의 더 빠른 투자 회수 기간으로 이어집니다.

3. 무정전 전원 공급 장치(UPS) 순간 정전 대응

데이터센터 UPS 시스템은 전력망 장애와 발전기 기동 사이의 10~60초를 연결해야 합니다. 납축 배터리는 역사적으로 이 역할을 수행해 왔지만, 3~5년의 교체 주기와 온도 민감성으로 인해 비용이 높습니다. 리튬 이온은 사이클 수명을 연장하지만 여전히 고율 방전에서 열화됩니다.

슈퍼커패시터 모듈은 열화 없이 순간 정전 대응 전력을 제공합니다. 이 용도에서 사이클 수명은 사실상 무제한입니다. 유지보수는 거의 없습니다. 배터리 뱅크는 장시간 정전만 처리하도록 축소할 수 있습니다.

슈퍼커패시터 셀 제조: 장비 요구사항

슈퍼커패시터 셀 제조 공정은 리튬 이온 배터리와 표면적으로 유사한 점을 공유합니다(전극 코팅, 권취 또는 적층, 전해질 충전, 밀봉). 하지만 재료 구성, 정밀도 요구사항 및 품질 관리 지점은 다릅니다.

EDLC 슈퍼커패시터 생산을 위한 핵심 장비 공정 순서

턴키 슈퍼커패시터 생산 라인 장비 제조업체는 최대 5,000 mPa·s의 점도를 가진 활성탄 슬러리를 처리할 수 있는 코팅 공정과 슈퍼커패시터에 사용되는 더 얇고 취약한 분리막에 최적화된 장력 제어 기능을 갖춘 권취 장비를 공급해야 합니다.

문서화된 생산 문제:표준 리튬 이온 전극 코터를 사용하는 한 슈퍼커패시터 생산 라인에서 셀 간 정전용량 편차가 ±12% 발생했습니다. 근본 원인은 코터 저장조 내 슬러리 침전으로 인한 불균일한 활성탄 도포량이었습니다. 해결을 위해서는 표준 배터리 슬러리 공급 방식이 아닌 탄소 슬러리용으로 설계된 교반식 공급 시스템이 필요했습니다.

슈퍼커패시터 대 배터리: 조달 의사결정 매트릭스

산업용 조달을 위해 슈퍼커패시터 셀 조립 장비 공급업체는 이러한 하이브리드 구조를 구현하는 슈퍼커패시터 셀을 생산할 수 있는 제조 역량을 제공할 수 있습니다. 셀을 직접 조달하는 시스템 통합업체의 경우 ESR과 정전용량 허용오차를 지정하는 것이 중요합니다. 정전용량 편차가 5%를 초과하는 슈퍼커패시터 셀은 직렬 스트링에서 밸런싱 문제를 발생시킵니다.

시스템 설계 인사이트: 가장 일반적인 하이브리드 구조 오류는 슈퍼커패시터 뱅크의 용량을 부족하게 설계하는 것입니다. 시스템 설계자는 종종 피크 전력이 아닌 평균 전력 요구량을 기준으로 슈퍼커패시터를 지정합니다. 회생 제동이나 주파수 조정에서는 10초 미만의 기간 동안 피크 전력이 평균 전력의 5배가 될 수 있습니다. 평균 전력 기준으로 설계된 슈퍼커패시터 뱅크는 에너지 회수 사이클이 완료되기 전에 완전히 방전되어 배터리가 나머지 에너지를 흡수하게 됩니다. 이는 하이브리드 시스템이 방지하도록 설계된 바로 그 조건입니다.

자주 묻는 질문(FAQ)

Q: 슈퍼커패시터가 전기차에서 리튬 이온 배터리를 대체할 수 있나요?
A: 아니요. 슈퍼커패시터는 차량 주행 거리에 필요한 지속적인 에너지를 제공할 수 없습니다. 슈퍼커패시터는 회생 제동 에너지 회수와 가속 보조를 위한 하이브리드 시스템에 사용되며, 높은 전력 과도 현상을 흡수하여 배터리 수명을 연장합니다.

Q: 산업용으로 사용하는 슈퍼커패시터의 일반적인 수명은 얼마인가요?
A: 10~15년이며, 정격 전압과 온도 범위 내에서 작동하면 성능 저하가 최소화됩니다. 슈퍼커패시터는 배터리와 같은 사이클 수명 제한이 없으며, 사이클링이 아니라 달력 수명이 수명 종료를 결정합니다.

Q: 슈퍼커패시터 셀은 제조 과정에서 리튬 이온 셀과 어떻게 다른가요?
A: 슈퍼커패시터 전극은 리튬 금속 산화물이 아닌 활성탄을 사용합니다. 전해질은 일반적으로 탄산염 기반이 아니라 아세토니트릴 기반입니다. 수분 허용 수준은 더 엄격합니다(Li-ion 전해질의

Q: 슈퍼커패시터는 왜 배터리보다 kWh당 비용이 더 비싼가요?
A: 슈퍼커패시터는 화학적으로 저장하는 대신 물리적으로(전하 분리 방식으로) 에너지를 저장하기 때문입니다. 에너지 밀도는 본질적으로 전극 표면적과 전해질 분해 전압에 의해 제한됩니다. 슈퍼커패시터의 가치는 에너지 저장 비용이 아니라 전력 공급 능력과 사이클 수명에 있습니다.

슈퍼커패시터 셀 제조를 시작할 준비가 되셨나요?

슈퍼커패시터 시장은 틈새 응용 분야를 넘어 주류 산업용 에너지 저장 분야로 확대되고 있습니다. 이 시장에 진입하는 제조업체의 경우 생산 장비는 배터리 생산 라인에서 타협하여 개조한 것이 아니라 슈퍼커패시터 소재와 공정에 맞게 특별히 설계되어야 합니다.

TOB New Energy는 전극 코팅 및 권취부터 전해질 주입과 테스트까지, EDLC 및 하이브리드 커패시터 기술에 특화된 완전한 슈퍼커패시터 셀 생산 라인을 공급합니다. 장비는 중국 샤먼의 단일 공급 공장에서 제조, 조립 및 테스트됩니다.슈퍼커패시터 생산 라인 사양 및 공장 직거래 가격을 요청하세요.

이 기술 가이드는 중국 샤먼에 위치한 리튬 이온 배터리 및 슈퍼커패시터 생산 장비의 직접 제조업체인 TOB New Energy의 공정 엔지니어링 팀이 작성했습니다. 장비는 실험실 시연용이 아니라 산업 제조 요구 사항을 충족하도록 설계 및 시운전됩니다.
