리튬 도금을 감지하는 비파괴 방법

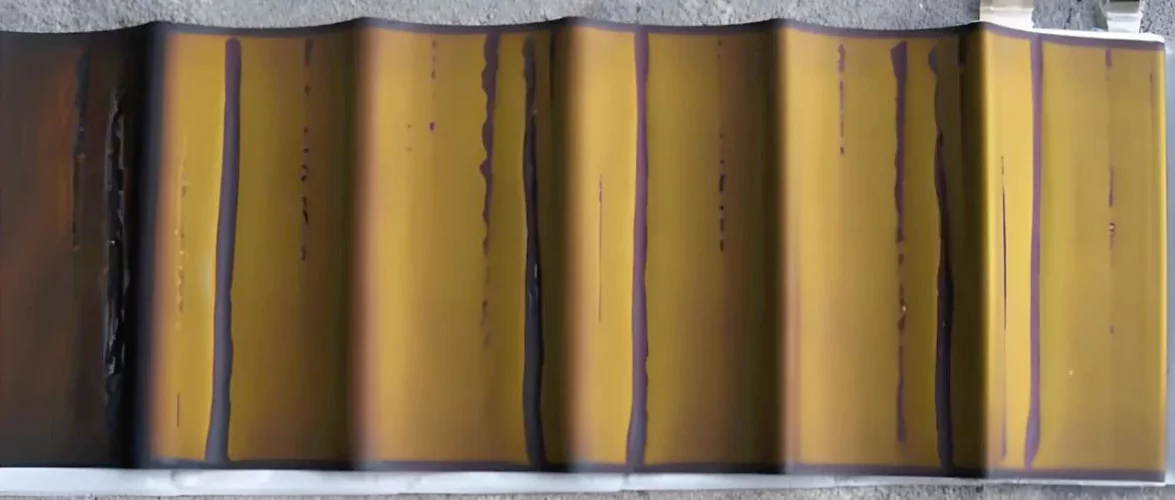

리튬 도금은 충전 과정에서 리튬 이온이 흑연 음극에 삽입되지 않고 전기화학적 환원을 거쳐 금속성 리튬 침전물을 형성하는 유해한 현상을 말합니다. 이로 인해 음극 표면에 특징적인 은회색 리튬 금속층 또는 수지상 리튬 결정이 형성됩니다.

전통적으로 배터리 분해는 리튬 도금 사고가 의심되는 경우, 특히 용량 이상이나 수지상 성장이 관찰될 때 이를 확인하는 주된 방법이었습니다. 그러나 이제 첨단 비파괴 진단 기술을 통해 정교한 전기화학 분석을 통해 정확한 검출이 가능해졌습니다.

Ⅰ. 고급 비파괴 탐지 방법론:

1. 전압 프로파일 디컨볼루션 분석

정전류(CC) 충전 사이클 동안 리튬 이온 배터리는 일반적으로 충전 상태(SOC)에 비례하여 단조롭게 증가하는 전압 곡선을 보입니다. 정전압(CV) 충전 단계에서 조기 전압 평탄부 하강이 나타나는 것은 리튬 도금의 중요한 지표입니다. 이 현상은 도금 반응을 통해 활성 리튬 재고가 비가역적으로 소모되어 가역 용량이 감소하고 전압 강하가 가속화되기 때문에 발생합니다.

2. 차등 용량 분석(dV/dQ)

이 분석 기법은 흑연 음극에서 특징적인 상전이 피크를 식별하기 위해 용량에 대한 전압의 1차 미분(dV/dQ)을 계산하는 것을 포함합니다. 리튬 도금은 다음과 같은 상전이 특성의 뚜렷한 변화를 통해 나타납니다.

• 피크 위치 변위(20mV 이상 변위는 심각한 삽입 장애를 나타냄)

• 피크 강도 감쇠(감소된 크기는 리튬 삽입 동역학이 손상되었음을 나타냄)

• 피크 모양 왜곡(비대칭적 확장은 이질적 반응 분포를 반영함)

3. 전기화학 임피던스 분광법(EIS) 진단

리튬 도금은 계면 전하 전달 역학에 상당한 변화를 유발합니다.

• 전기적으로 분리된 "죽은 리튬" 침전물의 형성은 이온 전달 저항을 증가시킵니다.

• SEI(고체 전해질 계면) 층 재구성은 전하 전달 임피던스(Rct)를 변경합니다.

• 나이퀴스트 플롯(일반적으로 100Hz-10kHz 범위)의 고주파 반원 확장은 계면 임피던스 성장과 상관 관계가 있습니다.

• 중주파 반원형 변형은 리튬 증착으로 인한 전하 전달 제한을 반영합니다.

4. 초음파 비행시간(TOF) 특성 분석

이 공간적으로 분해된 음향 기술은 리튬 이온 배터리의 계층화된 구조를 활용합니다.

• 기준 TOF 교정은 기준 음향 시그니처를 확립합니다.

• 리튬 증착은 음향 임피던스 불연속성을 생성합니다(ΔZ > 15%는 상당한 도금을 나타냄)

• 에코 파형 분석은 다음을 감지합니다.

- 신호 진폭 감쇠(5-15dB 변화)

- 위상 편이 이상(>5° 편차)

- 시간 영역 반사 계수 변화(>8% 임계값)

현재 기술적 한계:

• 주로 파우치 셀 구성에 적용 가능(프리즘 셀의 알루미늄 케이싱은 90% 이상의 초음파 감쇠를 유발함)

• 검출 임계값에는 최소 2.8%의 금속 리튬 부피 분율이 필요합니다.

• 정교한 신호 처리 알고리즘(예: 웨이블릿 변환 잡음 제거)이 필요합니다.

2. . 추가 감지 지표:

• 쿨롱 효율 저하(사이클당 ΔCE > 0.5%)

• 개방 회로 전압(OCV) 완화 이상

• 차동 전압 분석(dQ/dV) 히스테리시스 확장

• 이완 단계 동안의 열적 특징 이상

3세 . 구현 프로토콜:

• 초기 형성 주기를 통해 기준 매개변수를 설정합니다.

• 다중 모달 감지 프로토콜 통합 구현

• 패턴 인식을 위한 머신 러닝 알고리즘 적용

• 기준 전극 측정을 통한 교차 검증 수행

이 포괄적인 접근 방식은 배터리 무결성을 유지하면서 92% 이상의 정확도로 초기 단계의 리튬 도금 감지를 가능하게 하여 배터리 관리 시스템(BMS)의 안전 프로토콜을 크게 향상시킵니다.
