진밀도 및 기공률 분석기

진밀도 및 기공률 분석기

명세서

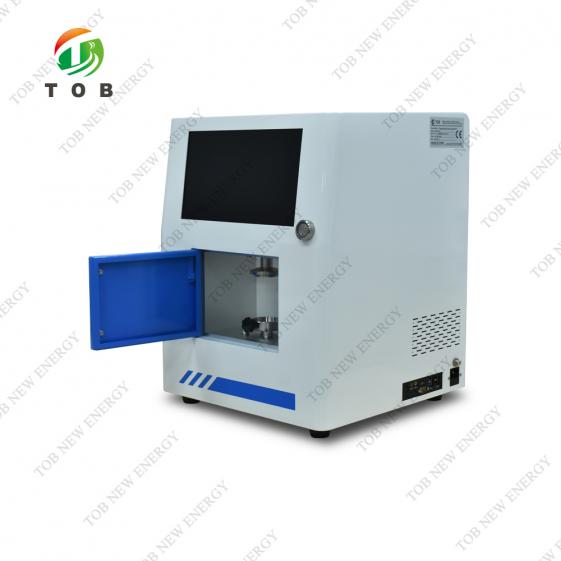

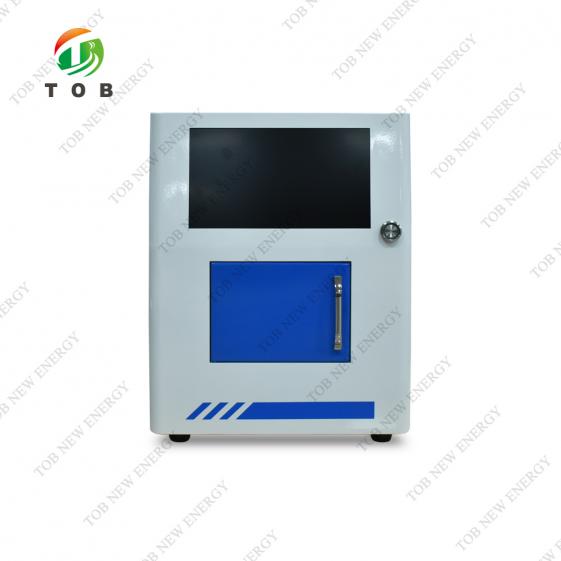

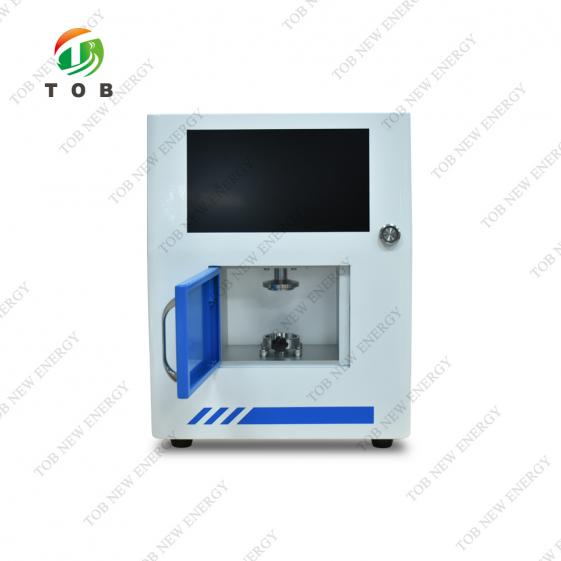

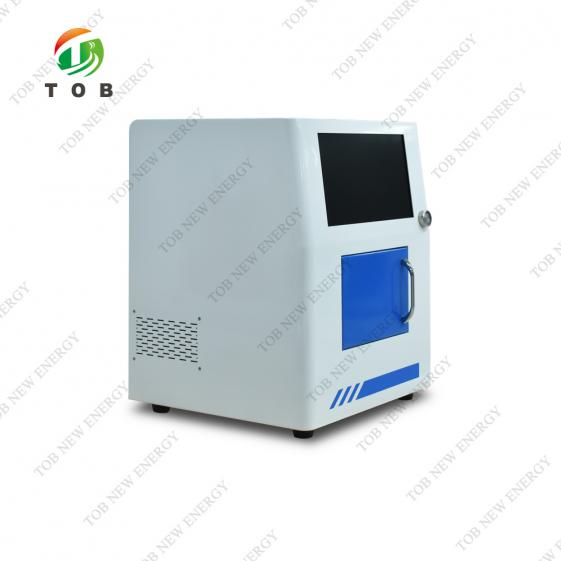

TOB-TPE-01형 개폐 기공률 분석기는 완전 통합형 컨테이너형 금속 파이프라인을 채택했습니다. 가스 팽창법을 사용하여 발포재, 경질 폼, 코어, 금속 및 기타 재료의 개폐 기공률, 절단 보정 개방 기공률, 절단 보정 폐쇄 기공률을 검출하는 전자동 분석기입니다. 이 장비는 주로 단열재, 방음재, 금속 재료, 석유 탐사 및 기타 산업에 사용되며, 폴리우레탄 폼, 페놀 폼, 코어, 금속 블록, 토사 블록 및 기타 물질을 검사할 수 있습니다.

제품의 장점

국가 표준: 경질 발포 플라스틱의 개방 및 폐쇄 셀 부피 백분율 테스트 GBT 10799-2008에는 다음과 같은 샘플 크기가 있습니다.

요구 사항:

● 단면적 6.25cm2, 높이 2.5cm의 일반 원통 2개(선택 사이즈)

● 2.5cm * 2.5cm * 2.5cm 크기의 일반 큐브 2개 (국가 표준 권장 크기)

작동 원리

아르키메데스의 원리를 적용하여 기체 팽창 변위법을 적용하고, 보일의 법칙을 사용하여 특정 조건(PV=nRT)에서 작은 분자 직경의 불활성 기체를 측정합니다. 시료의 골격 부피(폐기공 포함)는 시험 챔버에서 시료가 변위하는 기체의 부피를 측정하여 정확하게 측정합니다. 이를 통해 열린 기공률과 닫힌 기공률을 얻습니다. 닫힌 기공률 = 골격 부피/겉보기 부피

가스 팽창 변위법은 액체를 가스로 대체하여 샘플이 변위한 부피를 측정합니다. 이 방법은 침지법에서 샘플 용해로 인해 발생하는 시험 오류를 피할 수 있으며 샘플을 손상시키지 않는다는 장점이 있습니다. 가스는 샘플 표면의 매우 작은 기공과 불규칙한 기공으로 침투할 수 있기 때문에 측정된 샘플 부피는 샘플의 골격 부피에 더 가까워 샘플의 개폐 기공률을 계산하는 데 사용할 수 있습니다. 또한 시험 값도 샘플의 실제 개폐 기공률에 더 가깝습니다.

성능 매개변수

제품 특징

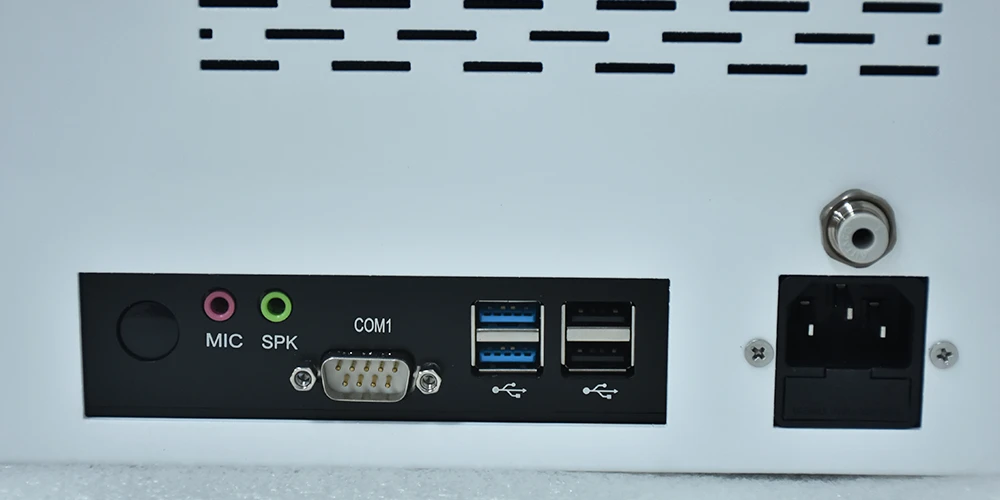

● 이중 제어 시스템: 본 기기는 Windows 운영 체제를 갖춘 산업용 컴퓨터를 탑재하여 호스트에서 작동하거나 직렬 포트를 통해 외부 컴퓨터에 연결할 수 있습니다. 외부 컴퓨터 소프트웨어를 통해 기기를 작동할 수 있습니다. 두 가지 작동 모드 모두 완전 자동화되어 수동 감독이 필요 없으며, 테스트 결과를 자동으로 생성하고 저장합니다. 이중 제어 시스템은 사용자에게 더욱 편리한 작동 방식을 제공합니다. 사용자는 필요에 따라 언제든지 작동 모드를 전환할 수 있으며, 두 시스템 모두 전체 작동 과정에서 음성 안내를 제공합니다.

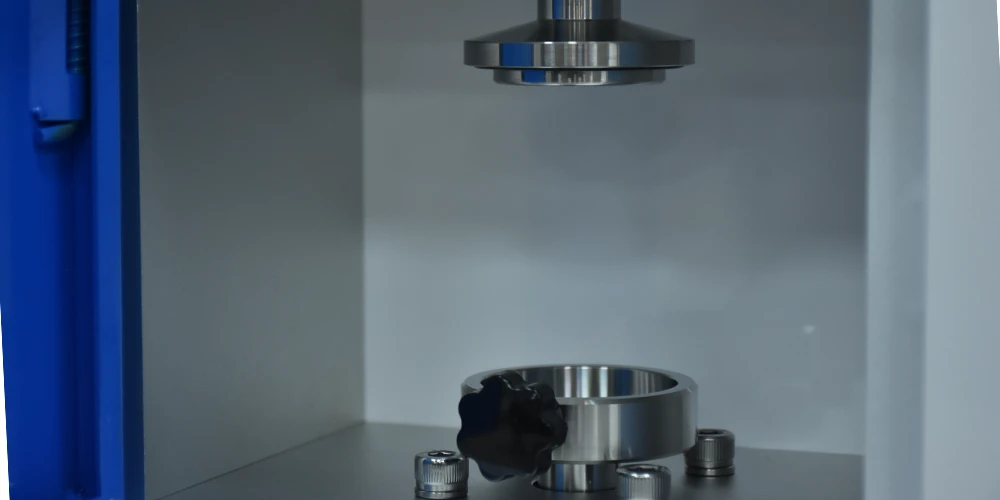

● 샘플 튜브를 직접 테스트 챔버로 사용할 수 있어 테스트 챔버의 부피를 효과적으로 활용하여 테스트 정확도를 크게 향상시킬 수 있습니다. 다양한 부피의 샘플 튜브를 사용하면 미량 샘플과 대용량 샘플 적재 요구를 동시에 충족하여 테스트 정확도 향상이라는 목표를 달성할 수 있습니다.

● 샘플 튜브 자동 설치, 샘플 튜브 자동 설치 장치가 장착되어 있습니다. 샘플 튜브를 지정된 위치에 놓기만 하면 기기가 자동으로 샘플 튜브를 연결 포트에 설치하여 작업을 더욱 편리하게 하고 샘플 튜브 수동 설치로 인한 테스트 오류를 방지합니다.

● 반복 테스트, 자동 반복 테스트 시간을 설정할 수 있으며 테스트 결과는 평균값과 단일 테스트 값을 표시합니다.

● 공압 제어 밸브는 가열 문제가 없으며 전자기 밸브 가열이 테스트 정확도에 미치는 영향을 제거합니다.

● 밸브 사이에 파이프라인 조인트가 없는 통합 모듈형 파이프라인으로 공기 누출 지점을 줄이고 균일한 온도 분포를 보장합니다.

● 가스 경로 시스템의 자동 밀봉 검사, 기준 챔버 및 샘플 튜브에 공기 누출이 있는지 여부를 자동으로 판단하여 테스트 결과의 정확성을 보장합니다.

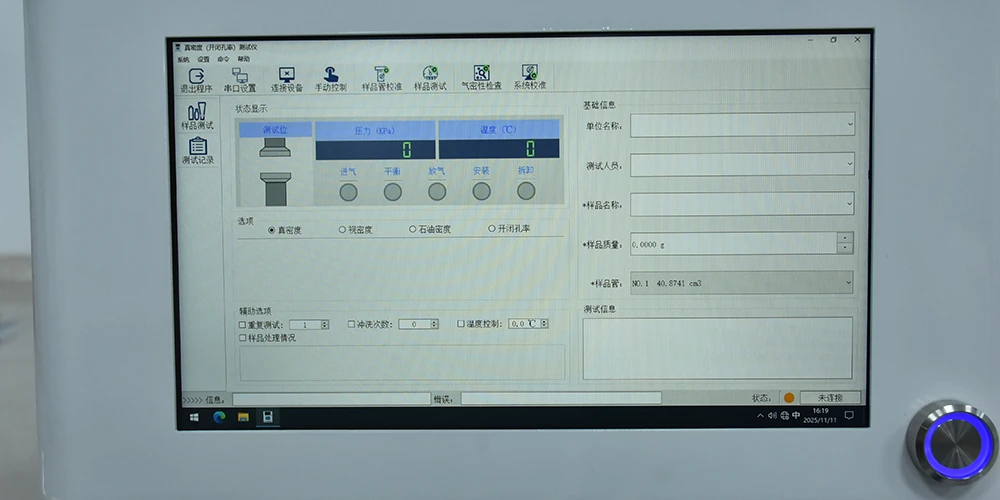

● 조작 인터페이스의 제어 장치를 통해 계측기의 다양한 하드웨어 구성 요소의 동작을 제어할 수 있어 작업자가 계측기의 작동 원리를 이해하고 계측기 고장 시 오류 지점을 적시에 발견하여 후속 검사 및 유지 보수가 용이해집니다.

● 테스트가 완료되면 시스템은 자동으로 정상 압력으로 돌아가 샘플 튜브를 분해할 때 샘플이 튀는 것을 방지합니다.

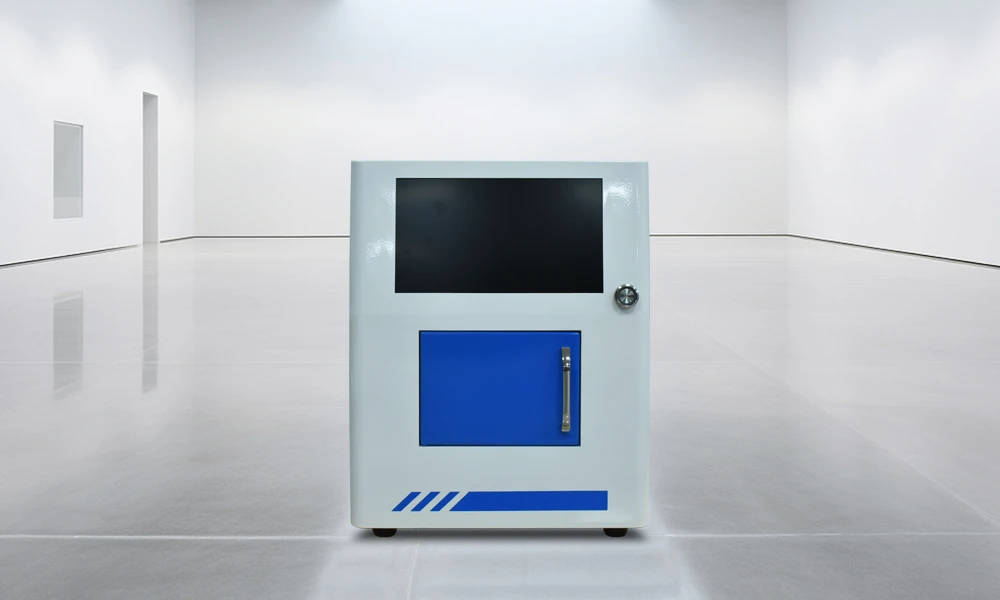

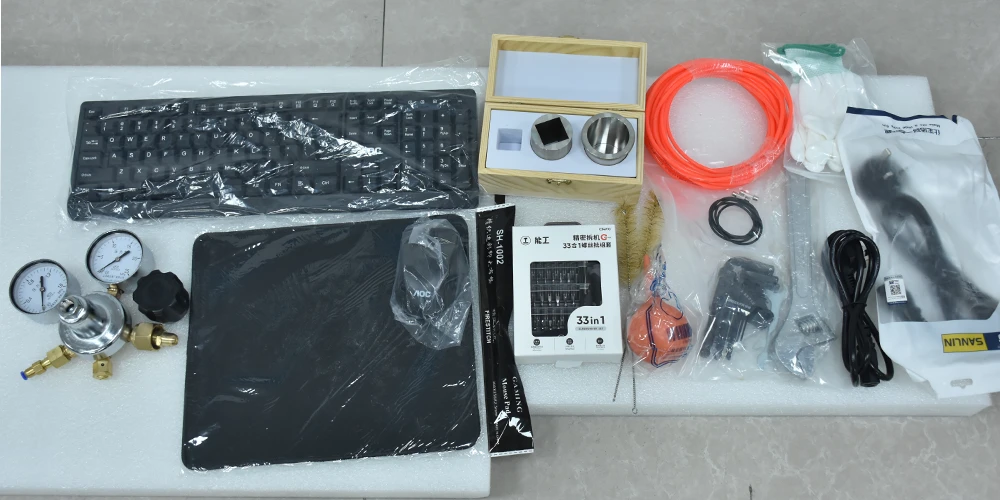

제품 진열
