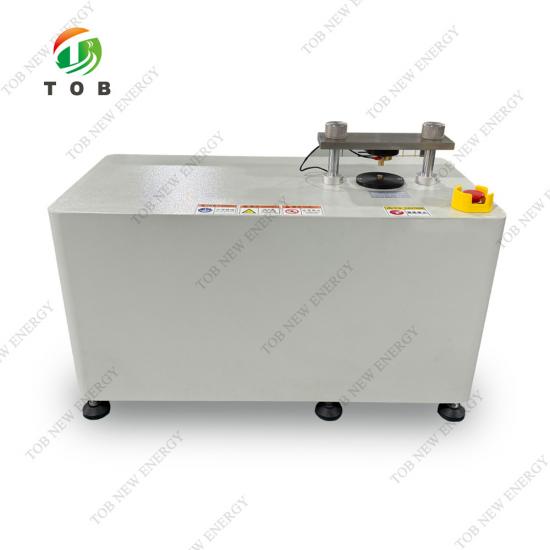

XIAMEN자동 리튬 배터리 전극 시트 저항 테스터
명세서
TOB-FT-551 자동 리튬 배터리 전극 시트 저항 시험기는 평평한 프로브를 사용하여 시험 샘플에 압력을 가하여 전극의 전체 저항을 분석합니다. 자동으로 가압되며, 압력은 설정 가능합니다. PC 소프트웨어 인터페이스를 통해 다양한 측정 모드에서 압력 저항, 저항률 및 전도도 관계 그래프를 얻을 수 있습니다. 데이터 생성 및 보고서 생성 관리 기능을 제공하며, 실시간 샘플 두께 데이터와 주변 온도 및 습도 데이터를 자동으로 수집합니다.
참조 방법 설명:
1. 2탐침법은 탐침 자체의 저항, 탐침과 코팅 사이의 접촉 저항, 코팅 저항, 코팅과 집전체 사이의 접촉 저항, 집전체 자체의 저항을 포함한 전극의 전체 저항률을 직접 측정하는 데 사용됩니다. 4탐침법 시험 데이터로는 전체 배터리 전극 값을 설명할 수 없다는 문제를 해결합니다.
2. 시험 과정은 실제 배터리 응용 분야와 기본적으로 동일하며, 전체 시험 값에는 각 부분의 전자 전도도 특성이 포함되어 전극 저항에 대한 공정의 영향을 연구합니다.
저항이 높은 LFP 전극의 경우 부하 전류가 작을 때 안정적인 결과를 얻을 수 있는 반면, 저항이 낮은 흑연 전극의 경우 부하 전류가 비교적 높을 때 안정적인 결과를 얻을 수 있습니다. LFP, NMC 및 흑연 전극의 경우 부하 전류가 10mA 이상일 때 안정적인 측정 결과를 얻을 수 있습니다. 부하 압력이 증가함에 따라 흑연 전극의 저항률은 감소합니다.
4. 편광판의 전도도에 영향을 미치는 요인으로는 전도제의 함량 및 분포, 건조분말 교반강도, 압축밀도, 집전체와 코팅층 사이의 결합상태 등이 있다.
매개변수 데이터:
모델 |
TOB-FT-551 |
저항 |
10^-7~2×10^7Ω |
전기 저항률 |
10^-7~2×10^7Ω-cm |
전기 전도도 |
5×10^-7~10^7초/cm |
테스트 전류 |
1μA, 10μA, 100μA, 1mA, 10mA, 1000mA |
현재 정확도 |
±0.2% |
저항 정확도 |
≤0.3% 표준 저항; 분해능 0. 1μΩ |
PC 소프트웨어 작동 |

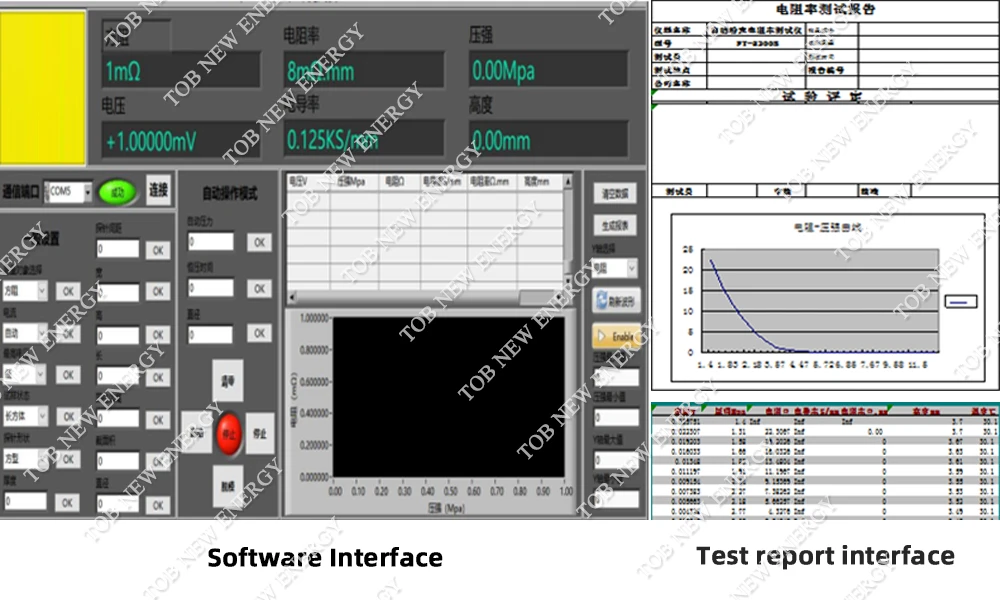

PC 소프트웨어 인터페이스: 저항값, 비저항률, 전도도값, 온도, 압력값, 단위 자동 변환, 단면적, 높이, 곡선 그래프, 다짐 밀도, 보고서 생성 등. |
압력 범위 선택 |
0-200kg;300kg;500kg;1000kg 귀하의 필요에 따라 선택하세요 |

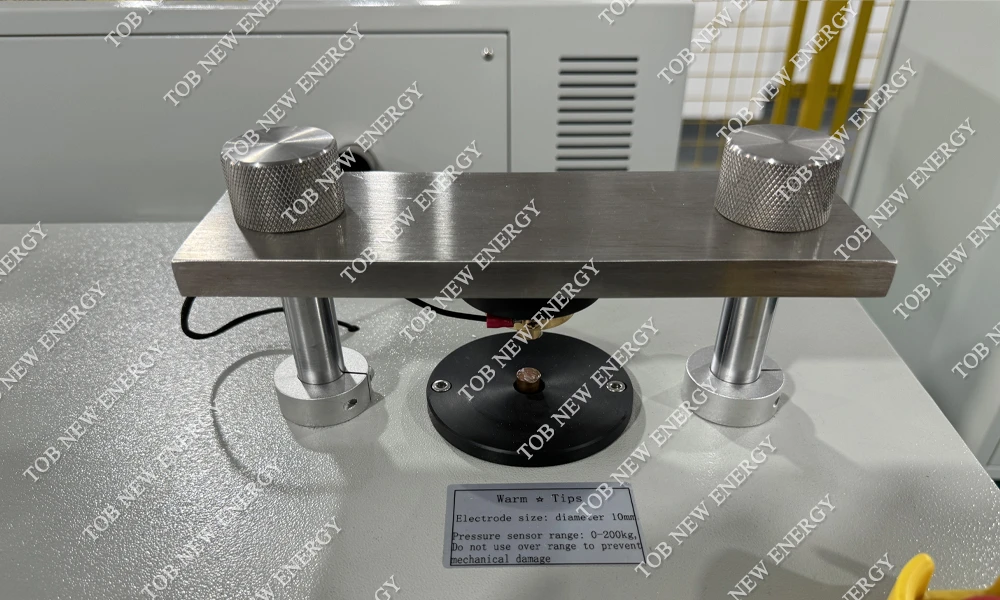

평면 프로브 전극 |
구리 재질, 직경: 10mm;기타 사양은 맞춤 제작 가능 |
테스트 여행 |
0-20mm, 변위 정확도 0.01mm |
샘플 두께 |
0-10mm;정밀도: 0.001mm |
압력 모드 |
자동(값 설정 후 자동 동작) |
보호 기능 |
제한 범위 및 압력 보호 기능, 오작동 및 비상 정지 보호 기능, 비정상 경보 기능 |
관리 및 유지 보수 |
표준화된 작업 프롬프트 식별, 유지 관리 알림 |
전원 |
입력: AC 220V±10%.50Hz 전력 소비: <100W |
표준 구성 외부 주문 세부 정보:
아니요. |
모델 |
이름 |
단위 |
수량 |
주목 |
1 |
551-CSX |
테스트 라인 |
세트 |
1 |
|
2 |
09A |
표준 저항 |
피씨 |
1-5 |
구매 사양 및 수량 |
3 |
551-RJ |
분석 소프트웨어 |
세트 |
1 |
|
4 |
피씨 |
컴퓨터+프린터 |
세트 |
1 |
고객 요구 사항에 따라 구성 |
5 |
551-JL |
기술 서비스 테스트 |
피씨 |
1 |
1개의 측정 인증서 |
6 |
551-DJ |
금도금 전극 |
세트 |
1 |
두 개의 전극이 그룹을 형성합니다. 사용자 정의 가능 |

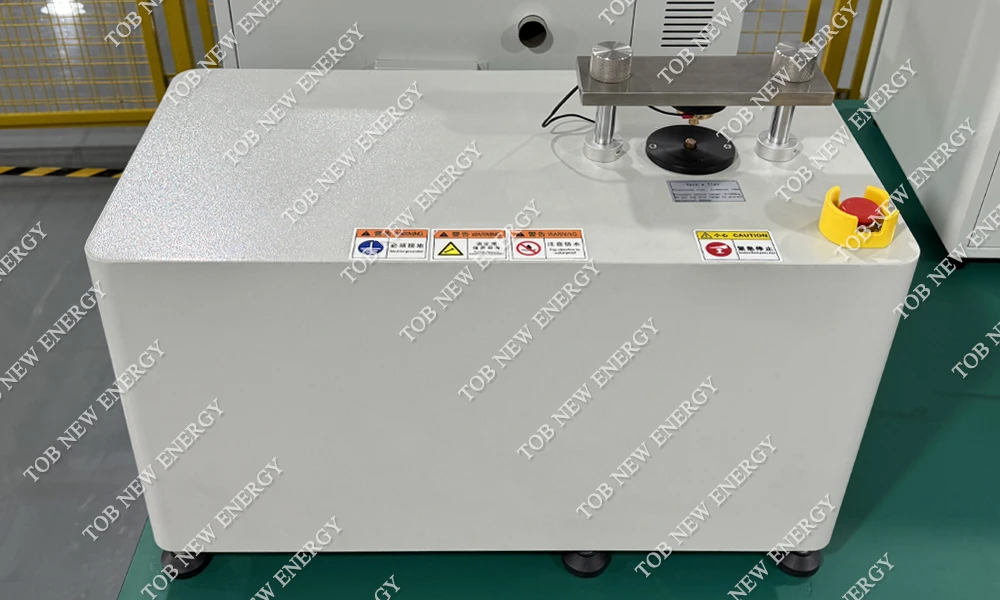

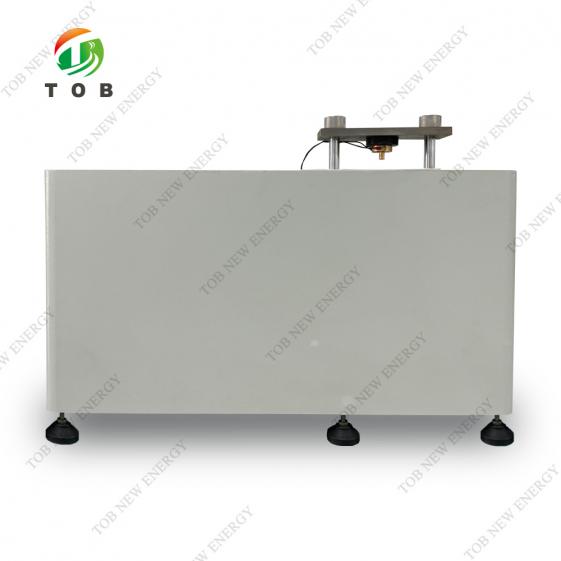

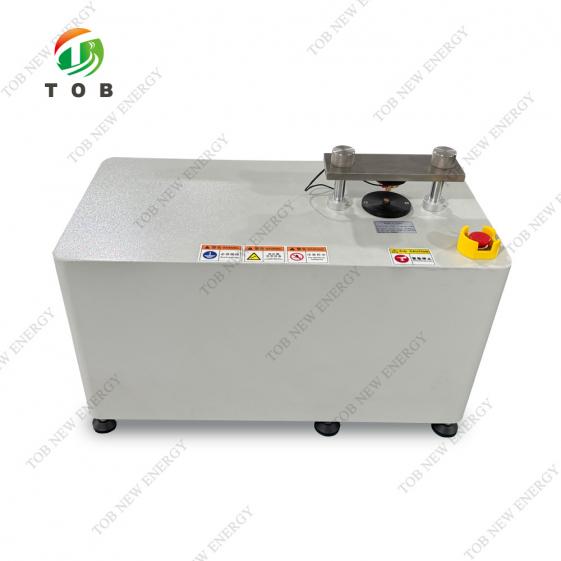

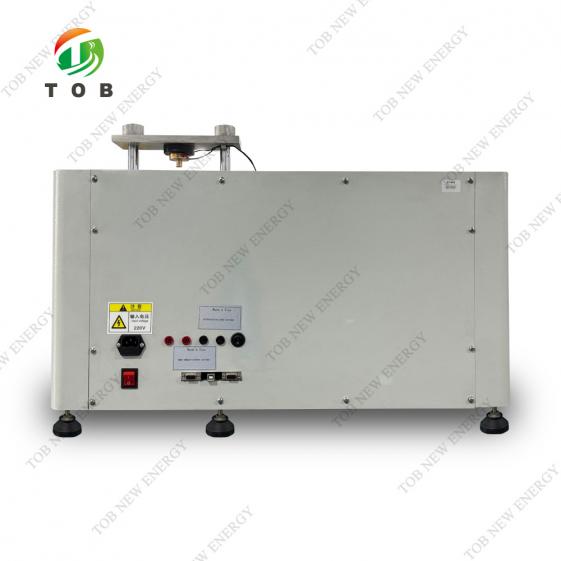

제품 진열
