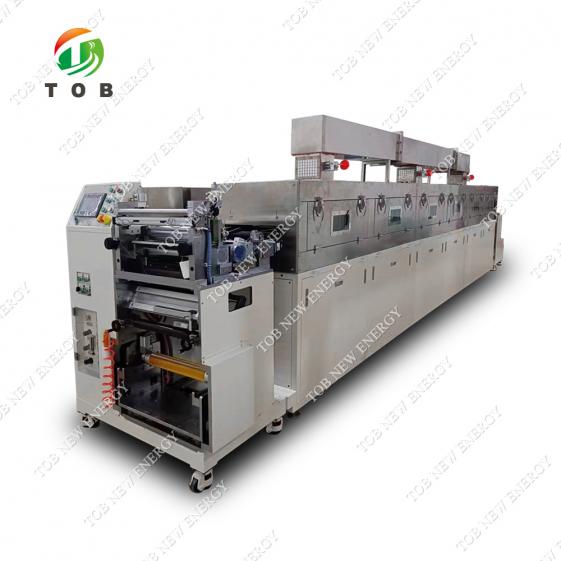

TOB 배터리 전사 코팅기

TOB-SY400-9M 배터리 전극 전사 코팅기는 리튬이온 배터리 양극 및 음극 전극 정밀 코팅에 사용되며, 주로 풀림부, 헤드부, 오븐부, 견인부, 와인딩부 및 전기 제어부로 구성됩니다.
  • 브랜드:

    TOB NEW ENERGY
  • 제품 번호.:

    TOB-SY400-9M
  • 주문 (moq):

    1set
  • 지불:

    L/C,T/T
  • 제품 원산지:

    China
  • 배송 포트:

    XIAMEN
제품 상세 정보

TOB 배터리 전사 코팅기


명세서


제발 문의하기 TOB-SY400-9M 전사 코팅 기계의 전체 사양을 확인하세요.


전사 코팅기 기능 및 원리

배터리 전극 전사 코팅기는 리튬 이온 배터리의 양극 및 음극 전극 정밀 코팅에 사용되며, 주로 권취부, 헤드부, 오븐부, 견인부, 권취부, 그리고 전기 제어부로 구성됩니다. 혼합된 슬러리는 기판에 균일하게 코팅되어 크기와 무게가 공정 범위 내에 있도록 합니다. 건조 후, 롤업하여 후속 공정을 준비합니다.


전사 코팅기 공정 흐름도

기판 풀림 → 장력 안정화 → 전사 코팅 → 건조 → 장력 안정화 → 장력 → 되감기 및 보정


기판 매개변수

음극

양극

기판

알루미늄 호일

구리 호일

폭(mm)

100~330

100~330

두께(µm)

9~15

4~15

주의: 수용과정에서 사용하는 알루미늄 호일이나 구리 호일은 늘어짐, 두께와 무게의 불균일, 표면 기름 등 코팅 성능에 영향을 미치는 현상이 없어야 합니다.


슬러리 매개변수

음극

양극

재료

LFP, NCM 등

석묵

용제

엔엠피

DI-워터

고형분 함량(중량%)

40~85

35~65

슬러리 비중(g/cm3)

1.5~3.0

1.0~2.0

점도(mPa.s)

5000 ~ 15000

3000 ~ 8000

주목:

1) 동일 배치 슬러리의 고형분 함량: 변동 ≤±0.5%.

2) 동일 배치 슬러리의 점도: 변동 ≤±500mPa.s, 25±2℃.


코팅 매개변수

음극

양극

코팅 모드

연속 및 간헐적 전사 코팅

연속 및 간헐적 전사 코팅

코팅 폭(mm)

최대 300

최대 300

단일 코팅의 건조 두께(µm)

80 ~ 250

80 ~ 250

단면 코팅 중량(g/m2)

100 ~ 250

80 ~ 200

코팅 속도(m/min)

0.5-2

0.5-3

설명: 코팅 속도는 제품 특성(재료 시스템, 코팅 두께, 고형분 함량, 온도)과 관련이 있으며, 표에 제시된 최대 코팅 속도는 특수 코팅 공정 요구 사항을 충족시킬 수 없습니다.


전사 코팅기 사양 매개변수

아니요

콘텐츠

1

롤 폭

400mm

2

기계적 속도

(로딩 없이)

최대 6m/분

3

풀림 사양

롤 직경: 최대 200mm

하중 지지력: 최대 100kg

롤 사양: 내경 3인치(약 76.2mm), 길이≤450mm.

롤 소재: 금속, ABS 플라스틱, 종이.

4

권선 사양

롤 직경: 최대 200mm

하중 지지력: 최대 100kg

롤 사양: 내경 3인치(약 76.2mm), 길이≤450mm.

롤 소재: 금속, ABS 플라스틱, 종이.

5

오븐 가열 모드

전기 난방

6

오븐 구조

3개 섹션 x 3m/섹션 = 9m, 단일 레이어

7

오븐 온도

최대 140℃


장비 구성 설명

아니요

단위 이름

수량

비고

1

풀림 장치

1세트

단일 워크스테이션, 수동 롤 교체

2

코팅 유닛

1세트


3

오븐 유닛

1세트

단일 레이어, 3m x 3섹션 = 9m,

전기 난방

4

견인 장치

1세트


5

와인딩 유닛

1세트

단일 워크스테이션, 수동 롤 교체

6

전자 제어 시스템

1세트

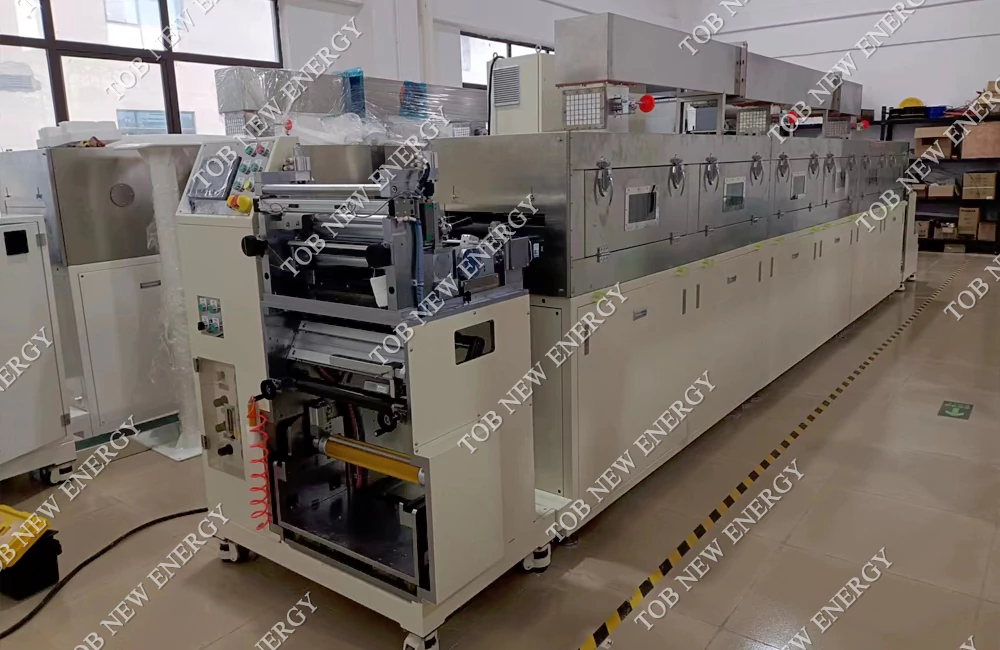

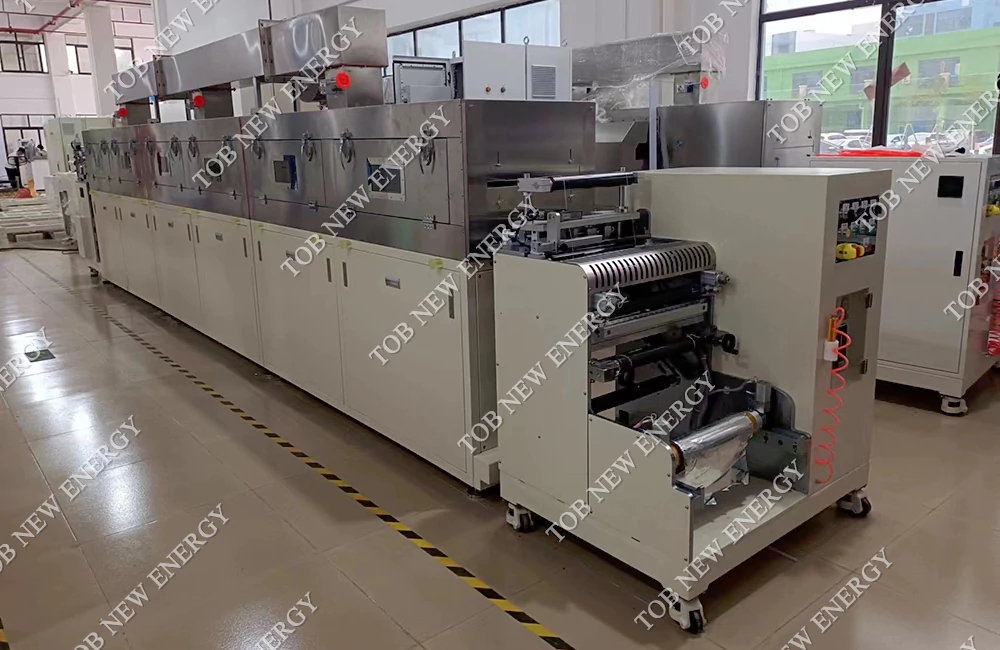

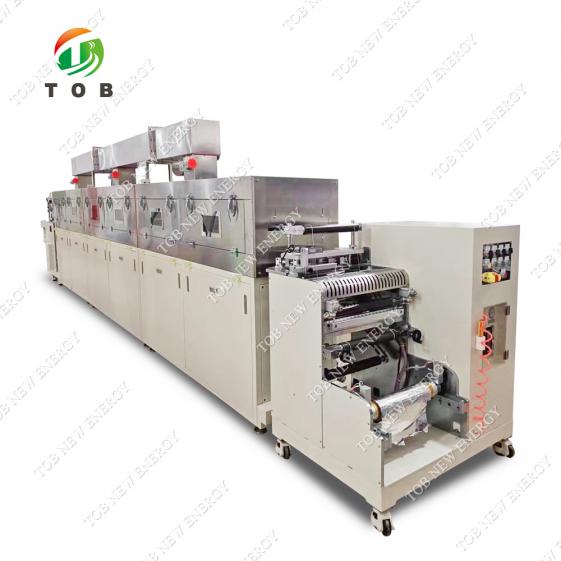

제품 진열


Battery-Electrode-Transfer-Coating-Machine

TOB-Electrode-Transfer-Coating-Machine
