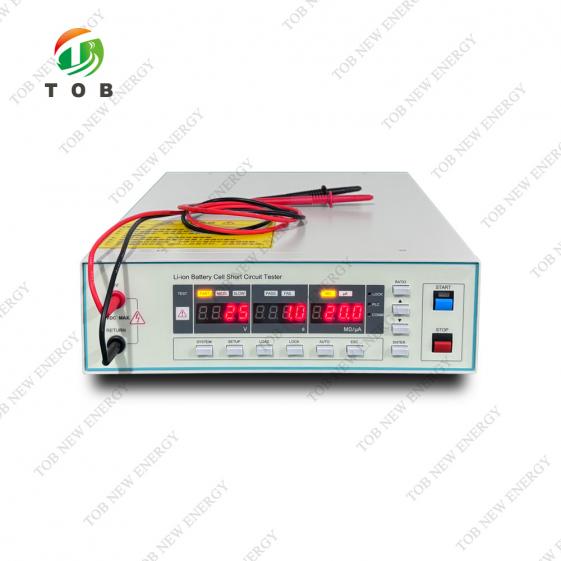

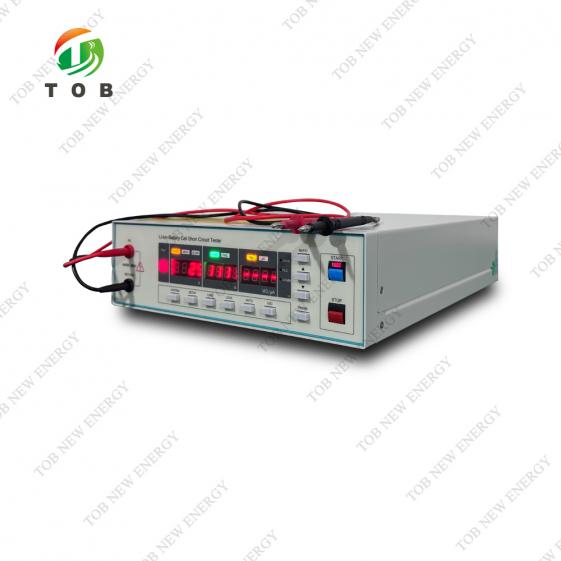

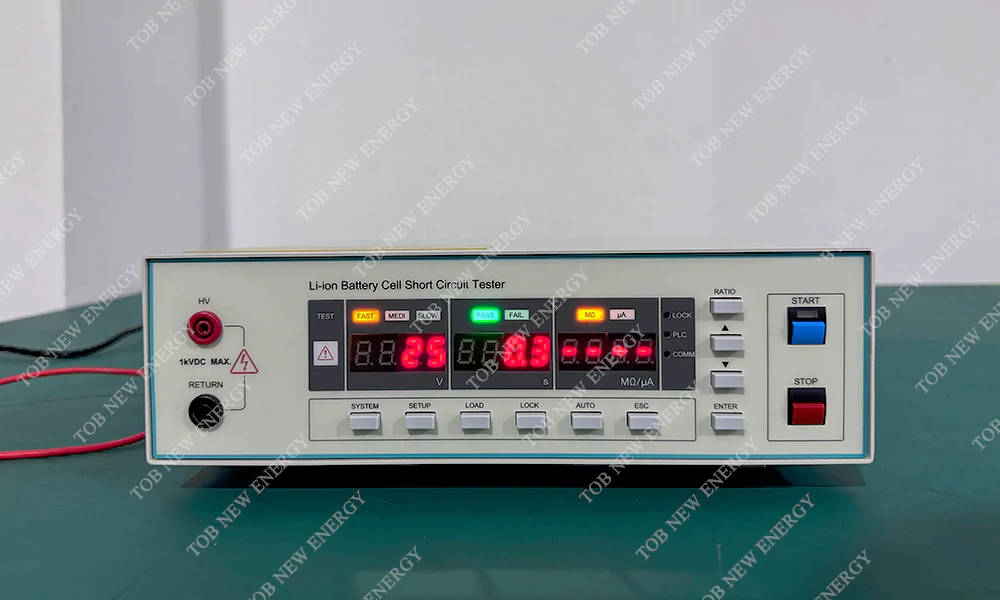

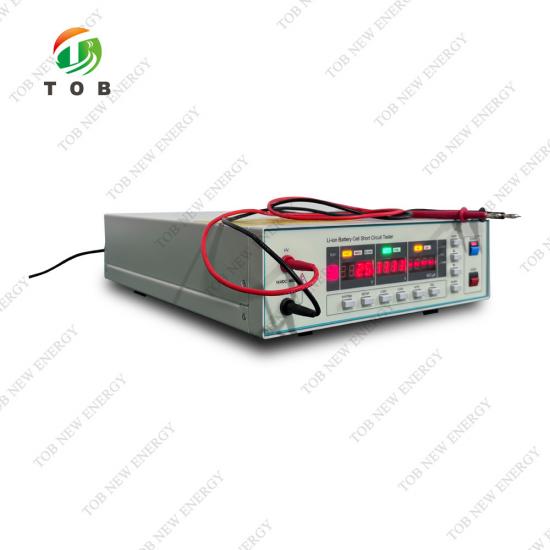

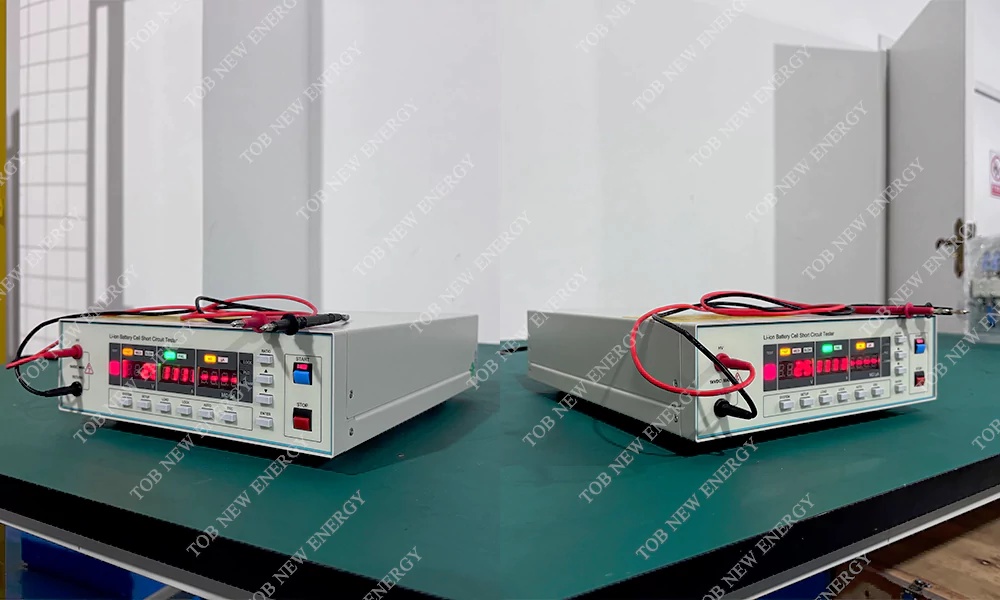

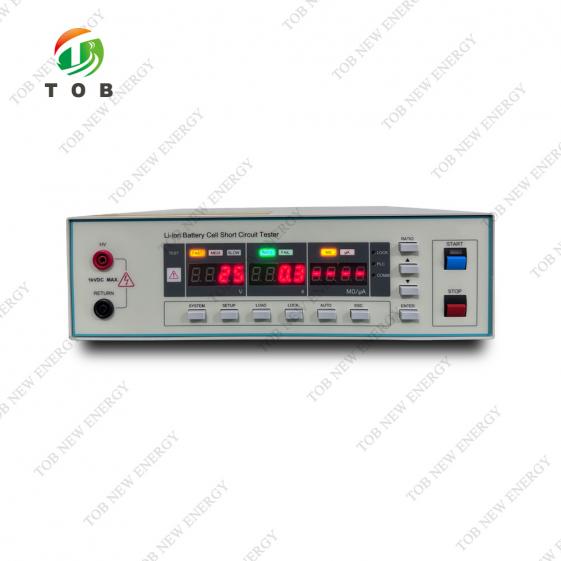

절연 저항 배터리 셀 단락 회로 테스터

기능

기술 사양

출력 전압/분해능/정확도

25V～1000V/1V/±(2%설정+2dgt.)

테스트 전압/분해능/정확도

25V～1000V/1V/±(2%rdg.+2dgt.)

최대 전류

1mA

출력 모드

부유 지면

절연 전압

±1000V

리플

5Vp-p(1000V 무부하); 10Vp-p(1000V 전부하)

부하 조정

1% (전부하 ~ 무부하)

상승 시간

15ms(무부하 Umax)

자동 방전

20kΩ(1000V 200ms/시간 상수 RC에서 1uF 커패시터 방전)

지연 시간

0.1초～999.9초 정확도: ±(0.1%설정+1dgt.)

테스트 시간

0.5초～999.9초 정확도: ±(0.1%설정+1dgt.)

절연 임피던스

2.000MΩ～200.0MΩ ±（2%rdg.+5dgt.）

200MΩ ～4000MΩ ±（5%rdg.+5dgt.）

4000MΩ～9999MΩ ±（10%rdg.+5dgt.）

디스플레이 매개변수

절연 저항/누설 전류

비교기

상한/하한

자동 감지

연속 테스트, 고전압 연속 출력

샘플링 속도

빠름/중간/느림

메모리 매개변수

100개 그룹

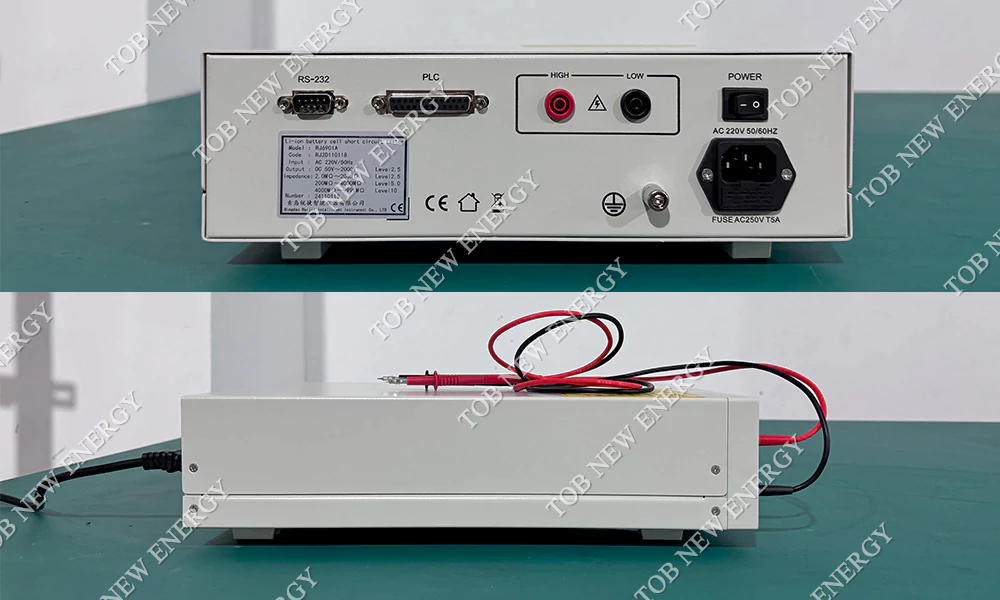

외부 인터페이스

RS232/PLC

환경

0℃～40℃, 20%RH～70%RH

전원 공급 장치

AC220V, 50/60Hz, 100VA

무게

7.2kg

차원

300mm×88mm×380mm (폭×높이×깊이) 발 제외, 발 높이 15mm

부착

사용설명서 × 1, 1m 테스트 케이블 × 1, 통신 케이블 × 1
