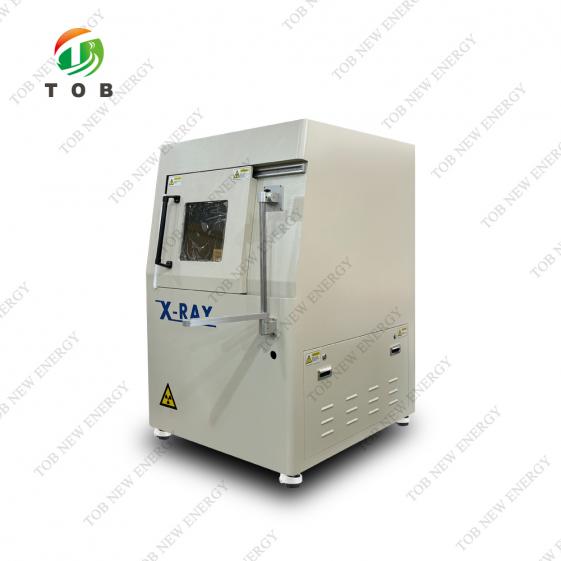

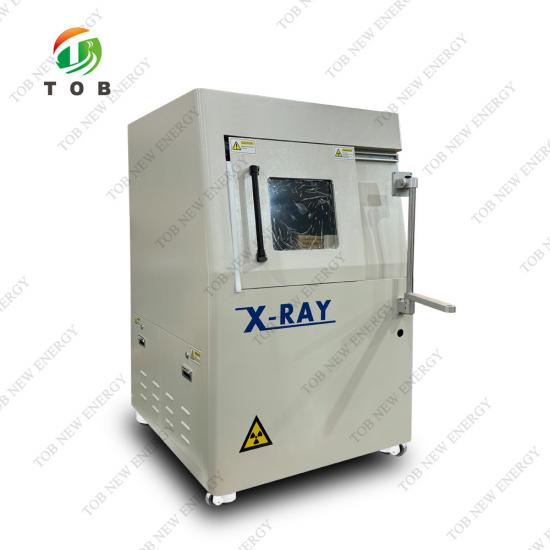

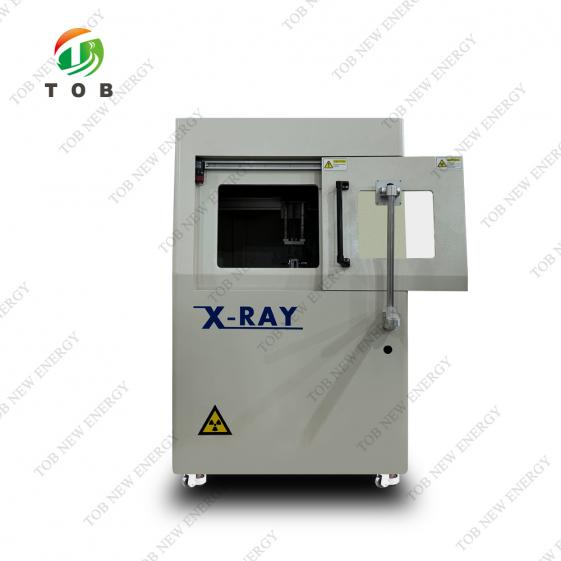

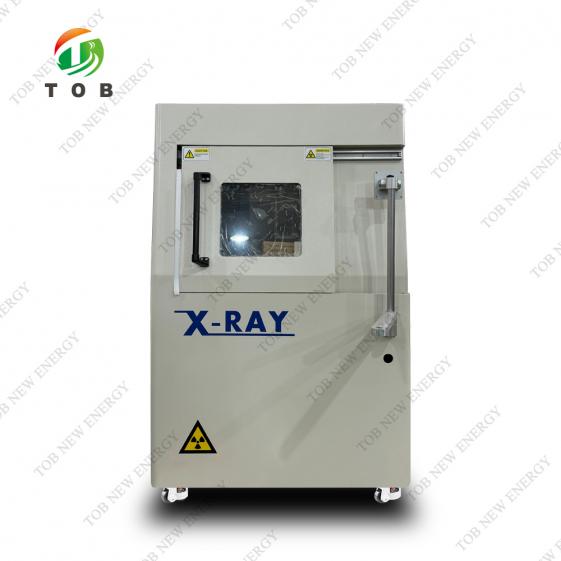

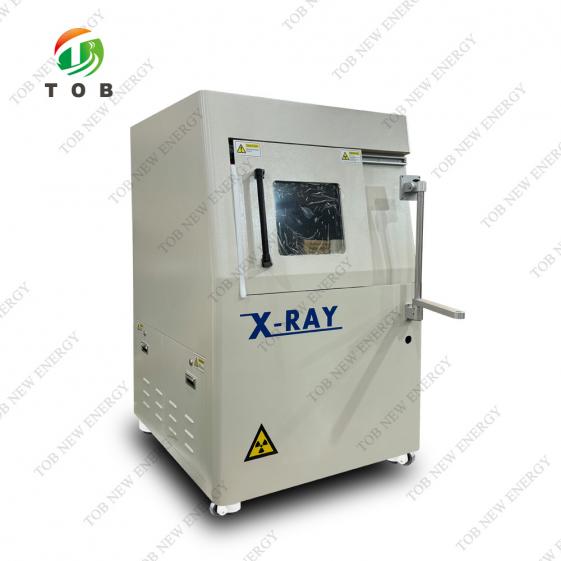

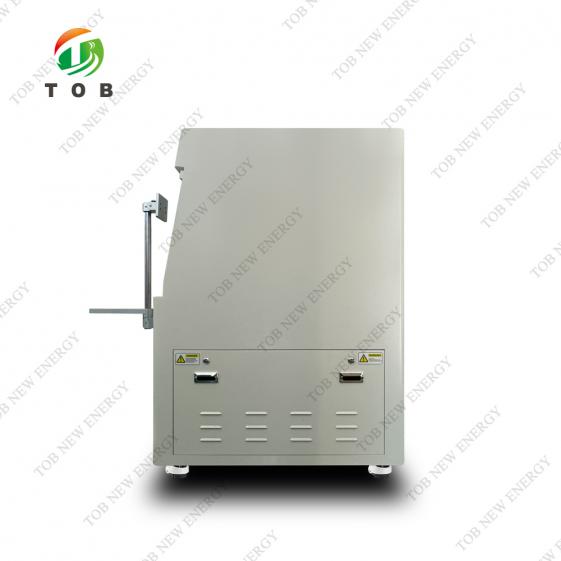

배터리용 X선 검사기

TOB-X-Ray-1 리튬 이온 배터리 생산용 X선 검사기는 X선 이미징 기술을 활용한 비파괴 검사 장비입니다. 내부 구조적 결함(예: 전극 정렬 불량, 솔더 보이드, 탭 휨)을 실시간으로 검사하여 배터리의 안전성과 일관성을 보장합니다. 높은 침투력과 미크론 수준의 정밀도를 갖춘 이 시스템은 원통형, 각형, 파우치형 배터리의 자동화 생산 라인에 널리 통합되어 있습니다.

브랜드:
TOB NEW ENERGY
제품 번호.:
TOB-X-Ray-1
주문 (moq):
1
지불:
L/C, T/T
제품 원산지:
China
배송 포트:
XIAMEN

지금 문의

제품 상세 정보

배터리용 X선 검사기

명세서

리튬 이온 배터리 생산에 사용되는 X선 검사기는 X선 이미징 기술을 활용한 비파괴 검사 장비입니다. 이 장비는 내부 구조적 결함(예: 전극 정렬 불량, 솔더 보이드, 탭 휨)을 실시간으로 검사하여 배터리의 안전성과 일관성을 보장합니다. 높은 침투력과 미크론 수준의 정밀도를 갖춘 이 시스템은 원통형, 각형, 파우치형 배터리의 자동화 생산 라인에 널리 통합되어 있습니다.

특징

· 130kV(<7µm) 폐쇄형 X선 발생기

· HD 평면 패널 검출기

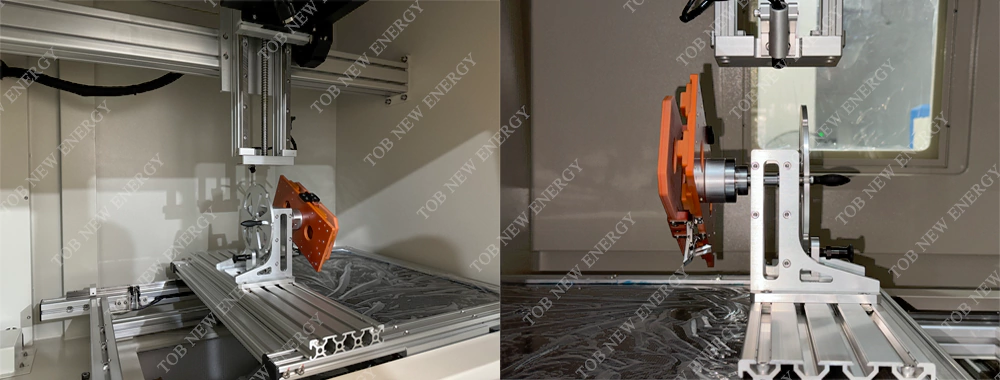

· 평면 검사 플랫폼 및 4축 모션 시스템

· X선관 및 검출기 자동 승강, 편리한 목표지점 위치 지정 시스템 탑재

· 다기능 DXI 이미지 처리 시스템, CNC 프로그래밍 가능 감지

모델: TOB-X-레이-1

목	설명	명세서
엑스선관	최대 전압, 유형	130kV, 폐쇄형
	전력 소비	40와트
	초점 크기	<7㎛
	동작 범위(위, 아래)	120mm
	시스템 확대	600배
탐지기	HD FPD 유효 면적	130*130mm
	픽셀 크기	85㎛
	픽셀 매트릭스	1535*1536
	동작 범위(위, 아래)	280mm
시스템 컴퓨터	운영 체제	산업용 PC, i7 프로세서, Win 10
시스템 컴퓨터	감시 장치	22인치 LCD
소프트웨어	사용자 인터페이스	다기능 DXI 이미지 처리 시스템
작업 플랫폼	최대 적재 면적	500mm×500mm
	최대 검사 영역	420mm×360mm
	최대 적재 중량	10kg
	움직임 제어	조이스틱, 마우스 및 키패드
항해	카메라	HD 카메라, 레이저 포인트
중심선	속이는 사람	X / Y / Z1 / Z2를 갖춘 4축
장비 특징	전원 공급 장치	AC 110~220V (±10%) 50Hz, 3.0kW
	발자국/순중량	1080(폭)×1180(깊이)×1730(높이)mm, 1250kg
	패키지/총 중량	합판 상자, 146(폭)x128(깊이)x196(높이)cm, 1400kg
옵션 액세서리	1. 바코드 스캐너; 2. 치수 측정 게이지 3. 불량 마커, 가격에는 이 품목들이 포함되지 않습니다.
보증	1년 보증, 원래 제조업체의 결함으로 인한 부품은 무료로 교체해 드립니다. 단, 인위적인 손상 및 불가항력에 대해서는 예외입니다.

엑스레이 안전: 모든 엑스레이 기계는 캐비닛형 엑스레이 시스템에 대한 FDA-CDRH 규정 CFR 21 1020.40 J항을 준수합니다. 캐비닛형 엑스레이 시스템에 대한 FDA-CDRH 표준은 모든 외부 표면에서 방사선 방출량이 5밀리미터/시간/2인치를 초과하지 않는다고 명시하고 있습니다. 당사 기계(누출량 <1μSv/h)는 일반적으로 국제 표준보다 5~10배 적습니다.

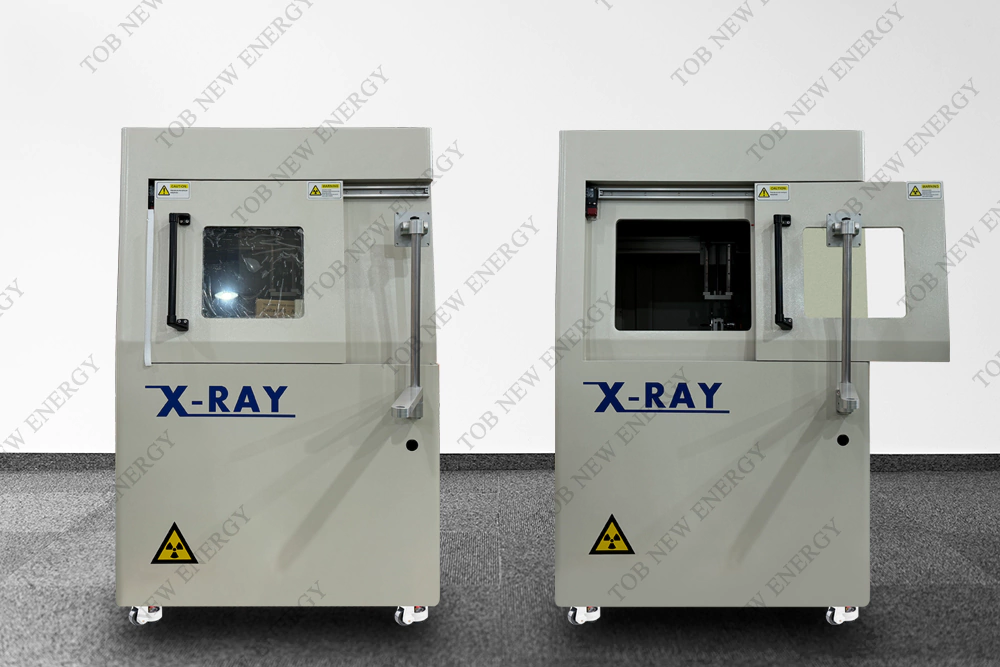

제품 진열

X-ray Inspection Machine
