XIAMEN워터 배스 슬롯 다이 코터
명세서

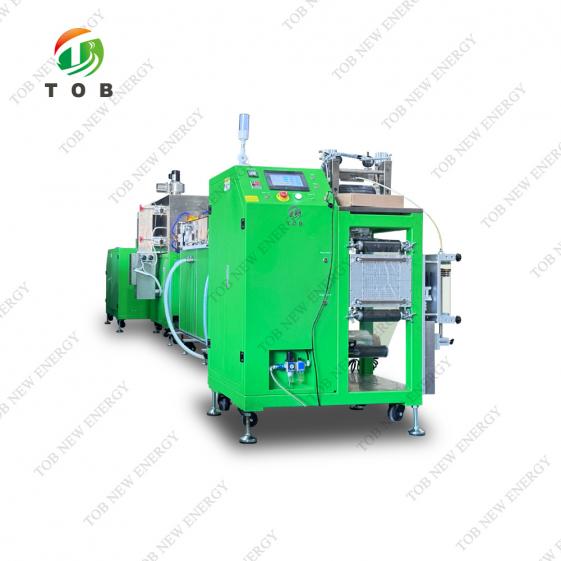

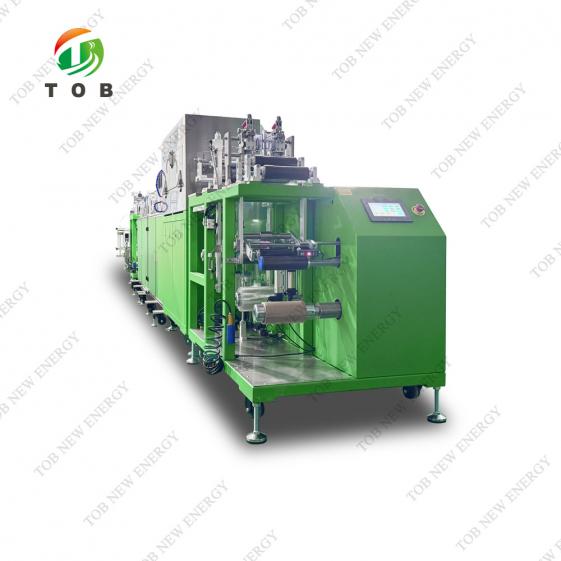

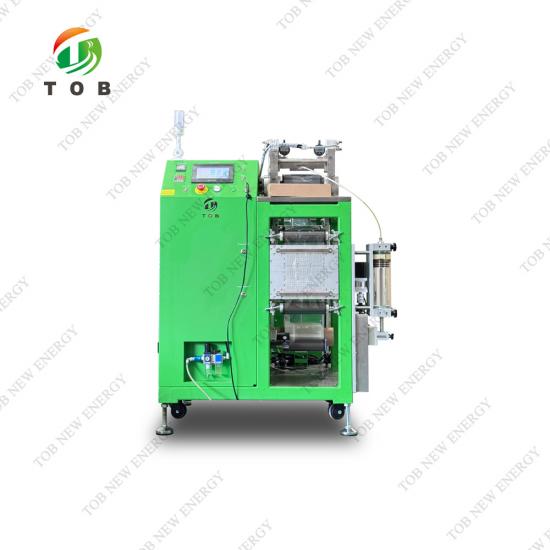

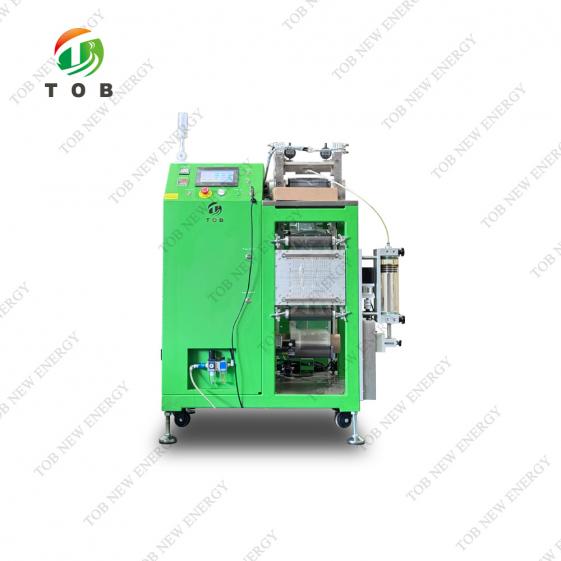

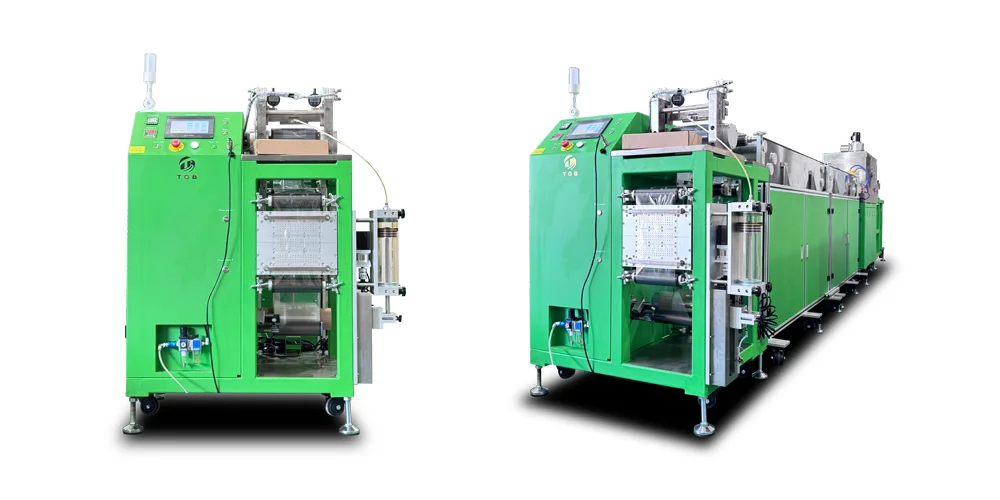

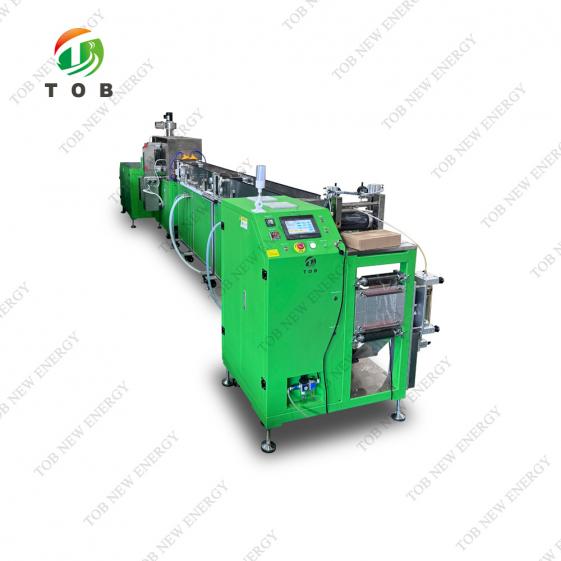

TOB-KDS-200-3 워터 배스 슬롯 다이 코터는 고정밀 실험실 및 파일럿 규모 코팅 시스템입니다. 뛰어난 정확도와 안정성으로 다양한 슬러리 처리에 탁월합니다.
주요 특징:

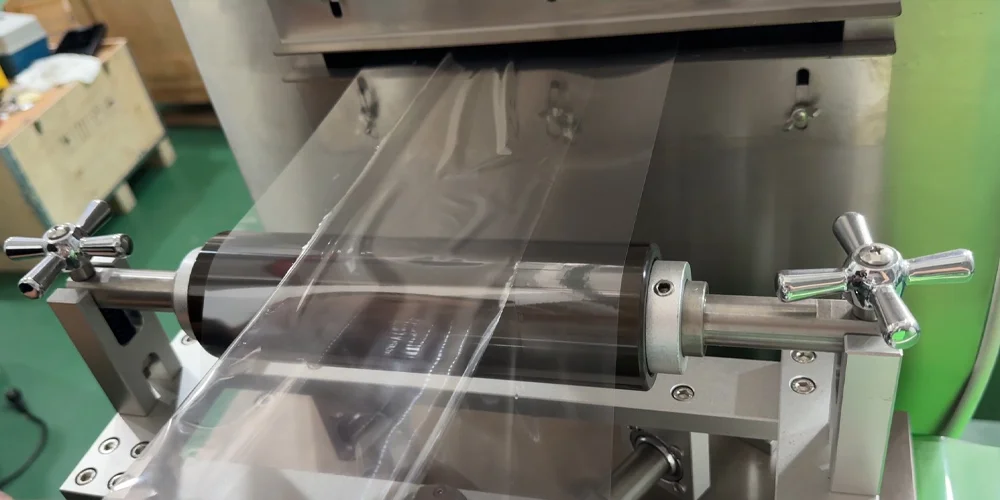

● 안정적인 웹 가이드: 초음파 엣지 가이드 장치를 탑재하여 안정적인 웹 이동을 위한 기판 장력 제어가 가능합니다.

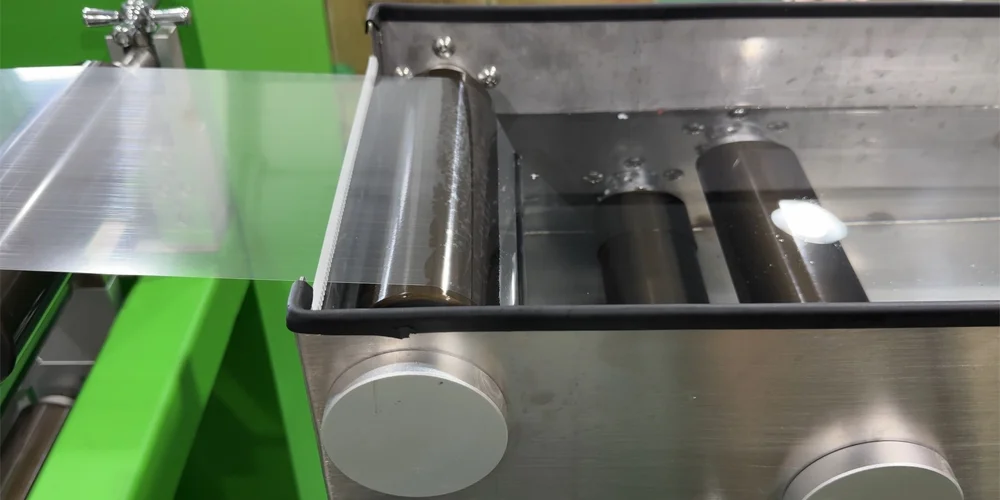

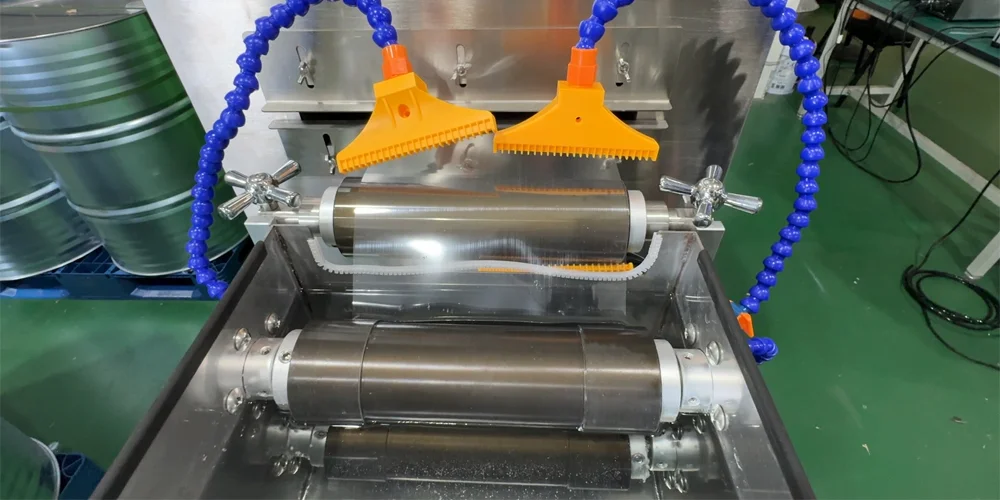

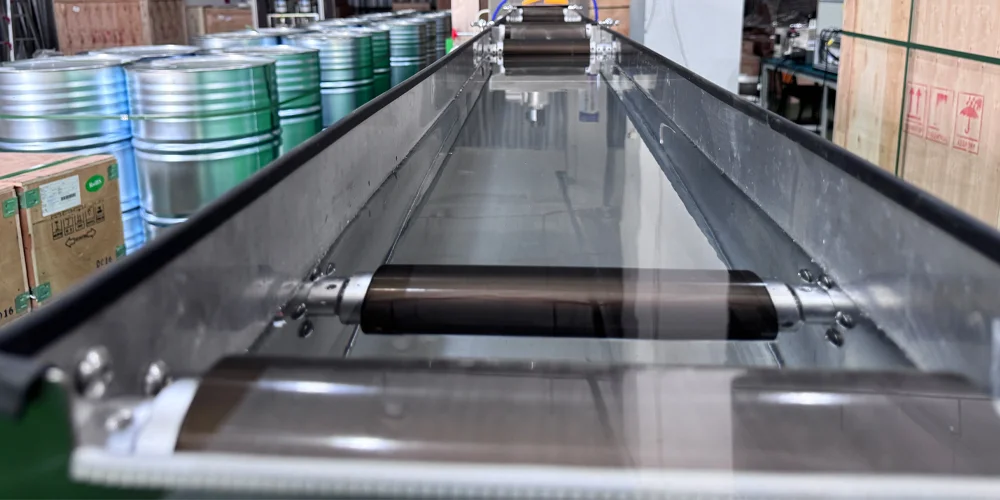

● 이중 액체 기능: 이중 수조 장치는 두 가지 다른 액체로 구성될 수 있습니다.

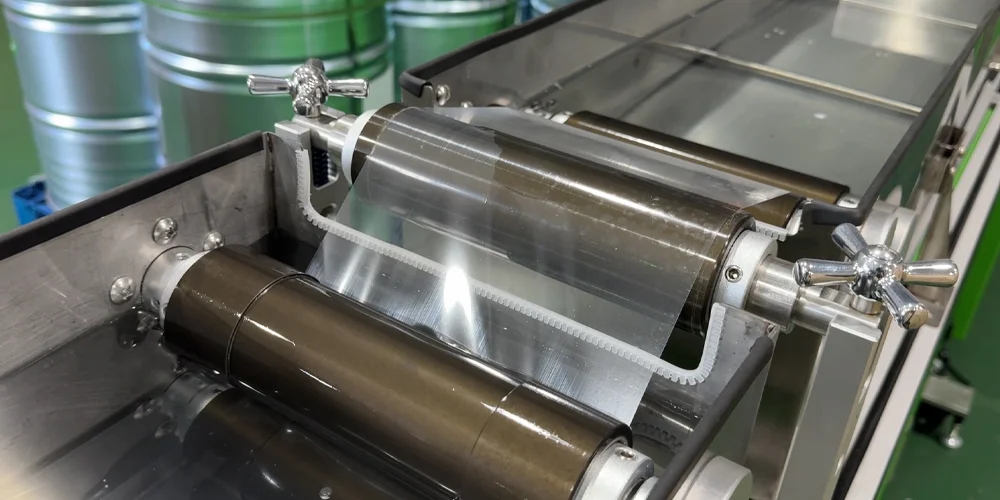

● 독립 와인딩: 독립적인 장력 제어가 가능한 이중 와인딩 메커니즘.

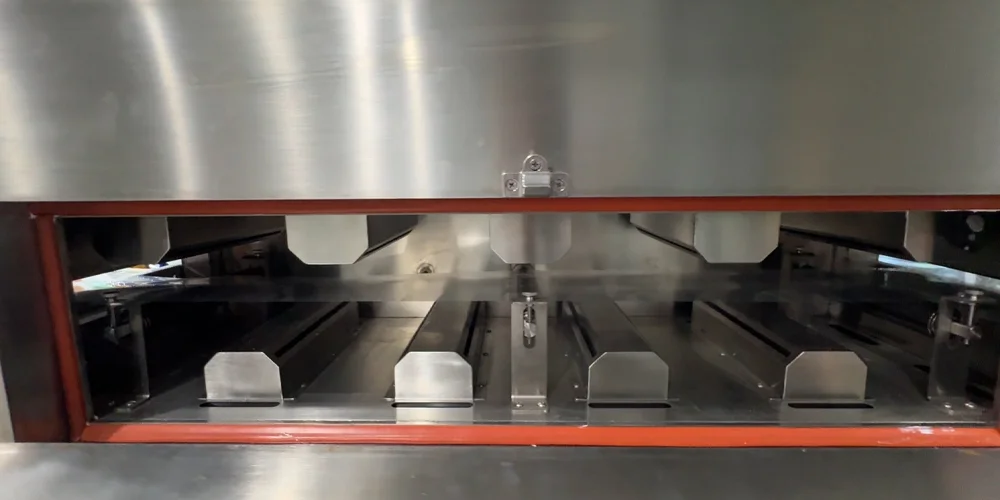

● 효율적인 건조: 상단과 하단에서 공기를 불어넣는 열풍 오븐으로 건조 성능이 뛰어납니다.

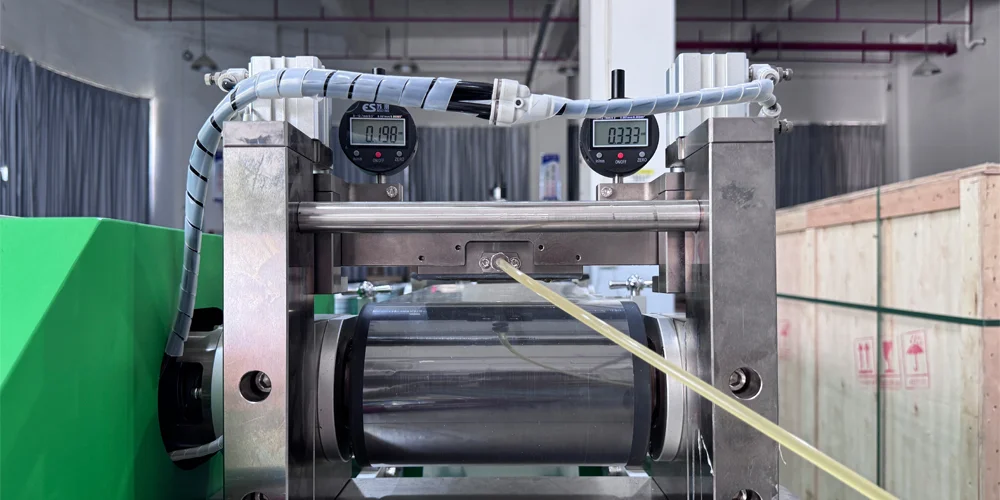

● 고정밀 코팅: 슬롯 다이 코팅 헤드와 정밀 조정 메커니즘을 탑재하여 코팅 정확도가 높습니다.
● 정밀 가열: 가열 제어를 위해 아날로그 전원 조절기를 사용하여 가열 시스템에 높은 정밀도와 긴 수명을 제공합니다.
● 사용자 친화적 제어: 듀얼 터치 스크린(헤드 및 테일)을 통한 PLC 제어로 쉽고 편리하게 조작할 수 있습니다.
주요 기술 매개변수 및 구성
장비 기능:
|
아니요. |
목 |
기술적 매개변수 |
비고 |
|
1. |
코팅 방법 |
슬롯 다이 코팅 |
|
|
2. |
코팅 속도 |
0 ~ 5m/분 |
건조 조건에 따라 다름 |
|
3. |
기판 두께 범위 |
알루미늄 호일(Al): 8～30µm
|
|
|
4. |
롤러 페이스 디자인 폭 |
200mm |
|
|
5. |
보장된 코팅 폭 |
120mm 이내 |
|
|
6. |
코팅 정확도 |
±3µm |
|
|
7. |
양면 코팅 중량 정확도(mg/cm²) |
코팅 중심 값의 ±1.5% |
|
|
8. |
적합한 슬러리 점도 |
2000~12000(mPa·s) |
|
|
9. |
단면 건조 코팅 두께 범위 |
20~200마이크로미터 |
|
|
10. |
용매 특성 |
유기용매: NMP (sg=1.033, bp=204℃)
|
|
|
11. |
적합한 고형분 함량 범위 |
20~85% |
|
|
12 |
코팅 치수 정확도(mm) |
L ≤ ±1, W ≤ ±0.5 |
L: 길이 방향
|
|
13 |
급식 시스템 |
주사기 펌프 |
장비 크기 및 무게:
● 치수: L7000 × W920 × H1900mm
● 무게 : 약 1200kg
● 설치: 캐스터와 조절식 발이 장착되어 있습니다.
하드웨어 정밀도:
|
아니요. |
목 |
기술적 매개변수 |
|
1. |
슬롯 다이 |
Ra 0.4, 직진도 ≤ ±1.5µm |
|
2. |
코팅 롤러(스틸 롤러) |
반경방향 런아웃 ≤ ±1.5µm, Ra 0.4, 진직도 ≤ ±1.5µm |
|
3. |
에지 가이드 편차 |
±0.3mm |
설치 환경 요구 사항
온도:
● 코팅 헤드 면적 : 25~30℃
● 장비 잔여온도 : 10~40℃
상대 습도:
● 코팅 헤드 면적 : 양극 ≤ 35%, 음극 ≤ 98%
● 장비 잔여량 : ≤ 98%
지원 시설
전원 공급 장치: 3상 5선식, 380V, 50Hz. 전압 변동 범위: +8% ~ -8%. 총 기동 전력: 20kW.
압축 공기: 공급수는 건조, 여과 및 압력 안정화 과정을 거쳐야 합니다. 배출 압력은 5.0 kg/cm²(약 0.49 MPa) 이상이어야 합니다.
유지 관리 방법 및 예방 조치
● 각 작업 전후에 슬롯 다이, 코팅 롤러 및 모든 가이드 롤러를 철저히 청소하세요.
● 원활한 작동을 위해 자주 움직이는 모든 부품을 깨끗하게 유지하고 적절히 윤활 처리하세요.
● 기계의 모든 나사, 너트, 핀 및 기타 패스너를 정기적으로 검사하고 조여 느슨해짐과 잠재적인 제품 품질 사고를 방지하세요.
● 안전을 위해, 의사소통 오류로 인한 사고를 방지하기 위해 두 명 이상이 동시에 기계를 조작하지 않도록 하세요.
● 고무 롤러를 닦을 때 오일 기반 세척제를 사용하지 마십시오.
제품 진열
|
|
|
|
|
|
|
|
|
|
|
|
