배터리 실험실용 초음파 세척기

배터리 연구실 및 전극 준비용 TOB-MUC-E 시리즈 초음파 세척기

제품 개요 및 이상적인 응용 분야

TOB-MUC-E 시리즈는 리튬 이온 및 전고체 배터리 연구에서 요구되는 정밀 세척 작업을 포함하여 까다로운 실험실 환경을 위해 특별히 개발된 탁상형 초음파 세척기 제품군입니다. 이 장비는 액체 매질에서 공동화 현상을 최적화하도록 고출력 초음파를 정밀하게 제어하는 복합 초음파 발생 기술을 사용합니다. 이를 통해 거친 기계적 문지름 없이 미세 기공, 복잡한 곡면 및 좁은 틈새에서 미크론 수준의 오염물(유기 잔류물, 입자성 침전물)을 선택적으로 제거할 수 있습니다.

각 모델에는 부하 특성에 맞게 초음파 매개변수를 자동 조정하는 독자적인 지능형 제어 시스템이 장착되어 있어 음향 에너지가 세척조에 일관되게 집중되고 전달되도록 합니다. 초음파 출력은 1% 단위로 10%에서 100%까지 무단 조절할 수 있어 작업자가 섬세한 부품 또는 잘 제거되지 않는 침전물에 필요한 정확한 강도를 선택할 수 있습니다. 통합 NTC 센서 제어 PTC 가열판은 세척액을 실온에서 80°C까지 가열하여 용해, 추출 및 화학 반응 속도와 같은 세척 공정을 가속화합니다. 선택 가능한 탈기 기능(최대 간격 30초의 간헐 작동)은 조에서 용존 공기를 제거하는 데 도움을 주며, 새 액체를 추가하거나 장시간 사용한 후 완전한 공동화 강도를 회복합니다.

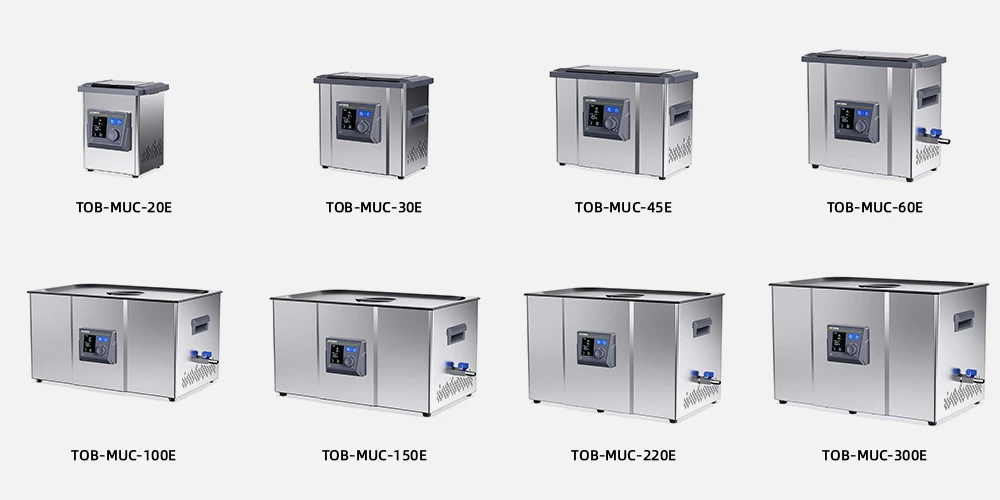

이 시리즈는 2L부터 30L까지의 탱크 용량과 60W부터 720W까지의 초음파 출력 범위를 가진 8개 모델로 구성됩니다. 모든 모델은 온도, 시간 및 출력을 실시간으로 모니터링할 수 있는 3인치 백라이트 LCD 디스플레이를 갖추고 있습니다. 탱크는 용접 이음매가 없는 304 스테인리스강(두께 ≥1.0mm) 일체형 프레스 성형 구조로 제작되어 넓은 pH 범위(3–12)에 대한 내성을 제공합니다. 6L 이상 모델에는 304 스테인리스강 배수 밸브와 실리콘 호스가 장착되어 있어 뜨겁거나 화학적으로 강한 용액을 안전하고 제어된 방식으로 배출할 수 있습니다.

적합한 용도:

• 세척코인 셀 하드웨어(케이스, 스프링, 스페이서), 전극 디스크 및 전류 집전체 포일을 셀 조립 전에 세척하여 절삭유, 먼지 및 흡착된 수분을 제거합니다.
• 혼합 용기, 닥터 블레이드, 슬롯 다이 헤드 및 기타 배터리 코팅 장비부품에서 건조된 전극 슬러리 잔류물을 제거합니다.
• 합성 후 소량의 양극 또는 음극 분말 배치를 세척하여 잔류 염 또는 유기 계면활성제를 제거합니다.
• HPLC 용매 탈기, 나노소재 분산, 유리기구 및 소형 기기 세척과 같은 일반 실험실 작업.

세척 작업량에 맞는 탱크 용량을 모르시겠습니까? 일반적인 부품 크기와 처리량을 실험실 장비 전문가에게 알려주십시오. 적합한 모델 선택을 도와드리겠습니다.

배터리 셀 준비 공정에서 초음파 세척이 적용되는 위치

배터리 연구 및 소규모 생산에서는 모든 부품의 청결도가 전기화학적 결과에 직접적인 영향을 미칩니다. TOB-MUC-E 시리즈는 작업 흐름의 여러 단계에서 사용됩니다:

• 전극 기판 세척: 알루미늄 및 구리 포일은 슬러리 코팅 전에 압연유 또는 환경 오염물을 포함할 수 있습니다. 적절한 용매를 사용한 짧은 초음파 처리는 표면 균일성과 코팅 접착력을 향상시킬 수 있습니다.
• 셀 하드웨어 준비: 코인 셀 케이스, 스프링, 스페이서 및 O링은 가공 윤활제가 잔류한 상태로 공급되는 경우가 많습니다. 가열된 세제 또는 용매 욕조에서의 초음파 세척은 연마된 밀봉 표면을 긁지 않고 이러한 잔류물을 제거하여 안정적인 셀 밀봉과 일관된 내부 저항 확보에 도움을 줍니다.
• 코팅 장비 유지보수: 닥터 블레이드, 콤마 바 및 슬롯 다이 립에는 건조된 전극 슬러리가 축적되어 코팅 품질에 영향을 줄 수 있습니다. 이러한 부품을 초음파 욕조 내부의 호환 가능한 용매에 담그면 손으로 접근하기 어려운 가장자리와 좁은 채널의 잔류물이 제거됩니다.
• 일반 실험실 기구 세척: NMP 또는 수계 슬러리에 사용되는 혼합 비커, 주사기 및 스패튤라는 초음파로 세척할 수 있어 서로 다른 재료 배치 간 교차 오염 위험을 줄입니다.

세척 매개변수(출력, 온도, 시간)를 정밀하게 설정하고 변경할 수 있으므로 동일한 장비로 섬세한 분리막(낮은 출력)과 심하게 오염된 장비 부품(높은 출력)을 모두 처리할 수 있습니다.

초음파 세척기의 작동 원리

TOB-MUC-E 시리즈는 제조사가 설명한 다음 원리에 따라 초음파 에너지를 생성하고 제어합니다:

1. 초음파 발생:장비는 전력을 고주파(약 40kHz) 기계 진동으로 변환하는 복합 초음파 발생 기술을 사용합니다. 이러한 진동은 탱크 내부의 액체로 전달됩니다.
2. 공동화 효과:고주파 진동은 액체 내에서 교대로 고압 및 저압 주기를 생성합니다. 저압 단계에서는 미세한 증기 기포가 형성되고, 고압 단계에서는 이 기포들이 격렬하게 붕괴합니다. 공동화라고 알려진 이 과정은 국부적인 충격파를 발생시켜 표면에서 오염 입자를 제거합니다. 제조사는 이 시스템이 액체 매질에서 공동화를 최적화하도록 설계되어 복잡한 형상에서 유기 잔류물과 입자성 침전물을 선택적으로 제거할 수 있다고 설명합니다.
3. 지능형 출력 제어:독자적인 지능형 제어 시스템은 부하 상태를 모니터링하고 초음파 매개변수를 자동 조정하여 공진과 효율적인 에너지 전달을 유지합니다. 사용자는 초음파 출력을 10%에서 100%까지 1% 단위로 무단 조절하여 공동화 강도를 추가로 조정할 수 있습니다.
4. 가열 및 탈기:NTC 온도 센서와 PTC 가열판은 함께 작동하여 세척액을 설정 온도(최대 80°C)까지 가열하며, 이는 세척을 가속화할 수 있습니다. 탈기 기능이 활성화되면 초음파가 간격을 두고 펄스 작동(펄스 간 최대 30초)하여 용액에서 용존 공기가 빠져나가도록 하며, 조를 새로 채우거나 장시간 사용한 후 공동화 효율이 회복됩니다.

주요 특징

다음 특징은 제조사가 제시한 것으로 TOB-MUC-E 시리즈에 공통적으로 적용됩니다.

1. 고화질 LCD 디스플레이 -3인치 백라이트 LCD 화면은 온도, 남은 시간 및 출력 수준과 같은 실시간 작동 정보를 표시하여 사용자가 한눈에 세척 과정을 모니터링할 수 있도록 합니다.
2. 이음매 없는 304 스테인리스강 탱크 -내부 탱크는 용접 이음매 없이 304 스테인리스강 한 장(≥1.0mm)을 일체형 프레스 성형하여 제작됩니다. 넓은 pH 범위(3–12)에 견디며 변형 없이 장기간 사용할 수 있도록 설계되었습니다. 이 구조는 약알칼리성 세제부터 유기 용매까지 다양한 세척제를 사용하는 배터리 연구실에 필수적입니다.
3. 무단계 초음파 출력 조절 (1% 단위로 10%–100% 조절) -초음파 출력을 미세하게 조정할 수 있어 사용자가 다양한 세척 작업에 필요한 정확한 강도를 선택할 수 있습니다. 섬세한 분리막 필름이나 소형 부품에는 낮은 출력을, 코팅 장비에서 잘 마르지 않은 슬러리를 제거하는 데는 높은 출력을 사용할 수 있습니다.
4. NTC 제어 PTC 가열 (RT–80°C) -NTC 센서가 액체 온도를 모니터링하고 PTC 세라믹 가열판이 균일한 가열을 제공합니다. 제어된 가열은 용해성 오염물의 용해를 촉진하고 많은 세척 화학물질의 효과를 향상시킵니다.
5. 탈기 기능 -이 기능(간헐 작동, 최대 30초 간격)은 새 세척 용액에서 용해된 공기를 제거하는 데 도움을 주어, 세척 사이클 시작부터 초음파 공동현상이 최대 강도로 작동하도록 합니다.

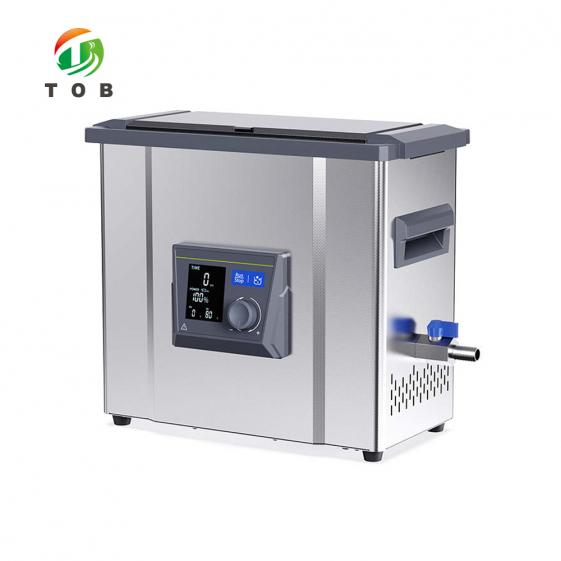

6. 304 스테인리스강 배수 밸브 (≥ 6L 모델) -TOB-MUC-60E 및 그 이상의 모델에는 조절 가능한 유량과 포함된 실리콘 호스가 있는 304 스테인리스강 배수 밸브가 장착되어 있어, 작업자가 가열된 액체 또는 화학적으로 공격적인 액체를 기울이거나 수동으로 욕조의 액체를 사이펀으로 빼낼 필요 없이 폐기 용기에 직접 안전하게 배출할 수 있습니다.
7. 견고한 구조 및 첨단 회로 -제조업체는 전자 설계가 수입 칩 기술과 첨단 회로 레이아웃을 사용하여 전기 에너지를 초음파 출력으로 변환하는 효율을 향상시키고 전체적인 에너지 절감에 기여한다고 설명합니다.

전체 기술 사양

다음 표는 TOB-MUC-E 시리즈의 8개 모든 모델에 대한 기술 매개변수를 제공합니다.

배터리 실험실에서 TOB-MUC-E 시리즈 사용에 관한 일반적인 질문

Q1: 초음파 세척기를 NMP 또는 에탄올과 같은 유기 용매와 함께 사용할 수 있나요?
예, 304 스테인리스강 탱크는 많은 유기 용매에 대한 내화학성을 갖추고 있습니다. 그러나 사용자는 인화성 용매에 대해 안전한 실험실 관행을 따라야 합니다. 가열 기능 사용 시 주의하고, 용매의 인화점보다 훨씬 낮은 온도에서만 사용하십시오. 용매를 물이 채워진 탱크 내부의 보조 용기(비커)에 넣는 방법은 위험을 더욱 줄이기 위해 흔히 사용되는 방식입니다.

Q2: 얇은 전극 포일이나 분리막 세척에는 어떤 초음파 출력 수준을 사용해야 하나요?
낮은 출력 설정(10%–30%)과 짧은 세척 시간으로 시작하십시오. 무단계 조절 기능을 통해 매우 세밀한 제어가 가능하며, 사용자는 포일이나 필름에 기계적 손상을 주지 않으면서 효과적인 세척이 확인될 때까지 출력을 점진적으로 높일 수 있습니다. 항상 먼저 작은 조각으로 테스트하십시오.

Q3: 탈기 기능은 어떻게 작동하며, 언제 사용해야 하나요?
탈기 모드는 초음파를 켰다 껐다 반복(최대 30초 간격)하여 용액에 녹아 있는 공기가 상승해 빠져나가도록 합니다. 새 세척액을 추가했을 때나 욕조를 장기간 사용하지 않았을 때는 탈기 사이클을 실행하는 것이 좋습니다. 용해된 기체는 공동 현상을 약화시키고 세척 효율을 낮추기 때문입니다.

Q4: 가열 기능을 반드시 사용해야 하나요, 아니면 세척기를 실온에서 작동할 수 있나요?
가열은 선택 사항입니다. 많은 세척 용액은 실온에서도 효과적으로 작동합니다. 가열은 세척제의 활성도가 온도에 영향을 받거나 건조된 슬러리 잔여물을 녹일 때 유용합니다. 사용자는 원하는 온도를 설정할 수 있으며 컨트롤러가 해당 온도를 유지합니다.

배터리 실험실 작업 흐름에 일관되고 조절 가능한 초음파 세척 기능을 추가할 준비가 되셨나요? 응용 분야에 맞는 탱크 크기의 TOB-MUC-E 시리즈에 대한 견적을 요청하십시오. 적합한 모델 선택 또는 세척 프로토콜 구성에 대한 조언이 필요하면 당사의 실험실 장비 팀에 문의하십시오.
