제품 개요

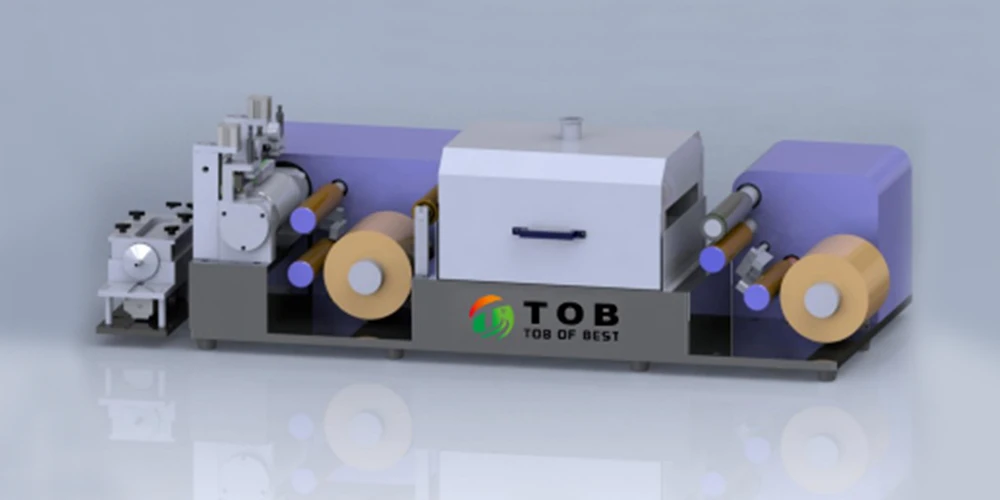

TOB-LVJY-200 단면 코팅 슬롯 다이 코팅기는 실험실 규모의 코팅 공정 및 첨단 소재 연구를 위해 특별히 설계된 소형 고정밀 코팅 시스템입니다. 이 장비의 주요 장점은 컴팩트한 구조로 글러브 박스 내부에서 작동이 가능하다는 점이며, 따라서 고체 배터리 연구 및 공기에 민감한 소재 가공에 특히 적합합니다.

이 시스템은 슬롯 다이 코팅 헤드와 정밀 주사기 펌프 공급 시스템을 통합하여 밀폐되고 안정적인 슬러리 공급을 가능하게 합니다. 비접촉식 슬롯 다이 압출 코팅을 통해 높은 코팅 정확도, 탁월한 균일성 및 강력한 공정 반복성을 보장합니다.

이 장비는 리튬 이온 배터리 전극 코팅 외에도 FCCL, 광학 필름, 고급 접착 테이프 및 다양한 기능성 필름과 같은 응용 분야에도 적합하여 실험실 연구 및 파일럿 규모 공정 개발에 이상적입니다.

주요 특징

● 글러브 박스 내부에 맞도록 설계되어 고체 배터리 및 공기 민감성 물질 연구에 이상적입니다.

● 슬롯 다이 코팅 기술은 높은 정밀도, 균일성 및 안정성을 보장합니다.

● 밀폐형 슬러리 공급 시스템은 환경적 영향을 최소화합니다.

● SUS630 스테인리스강 다이 헤드는 뛰어난 내식성과 내구성을 제공합니다.

● 서보 제어 방식의 풀림 및 감기 기능과 자동 장력 조절 기능

● 통합 EPC 시스템은 웹 정렬 정확도를 보장합니다.

● 독립적인 PID 온도 제어 기능을 갖춘 적외선 가열 방식은 균일한 건조 성능을 보장합니다.

● 글러브박스와 같은 협소한 환경에 적합한 소형 스테인리스 스틸 오븐 디자인

● 직관적인 조작을 위한 HMI 인터페이스를 갖춘 PLC 제어

설계 및 코팅 원리

TOB-LVJY-200은 슬롯 다이 압출 코팅 방식을 채택하여, 슬러리가 정밀하게 제어된 슬릿 다이를 통해 공급되고 기판에 직접적인 기계적 접촉 없이 도포됩니다. 기존 코팅 방식과 비교하여, 이 방식은 외부 교란을 최소화하고 안정적인 코팅 두께를 보장합니다.

슬러리는 정밀 주사기 펌프 시스템을 통해 공급되므로 유량을 정확하게 제어하고 코팅 과정 중 유량 변동을 줄일 수 있습니다. 전체 슬러리 경로는 비교적 밀폐된 환경에서 작동하며, 이는 황화물 고체 전해질과 같은 민감한 재료에 특히 중요합니다.

또한 이 시스템은 기판 장력 제어 및 웹 가이드(EPC 시스템)를 통합하여 코팅 중 안정적인 기판 이송과 정밀한 정렬을 보장합니다.

기술 사양

응용 시나리오

이 장비는 다음과 같은 높은 코팅 정밀도와 제어된 환경이 요구되는 용도에 특히 적합합니다.

● 고체 배터리 전극 코팅(글로브 박스 내부)

● 리튬 이온 배터리 양극 및 음극 코팅

● 기능성 필름 코팅(광학 필름, FCCL, 고급 테이프)

● 실험실 규모 코팅 공정 개발

● 슬러리 조성 및 코팅 매개변수 최적화

고체 배터리 연구에 있어 글러브 박스 내에서 작업할 수 있다는 것은 습기와 산소에 대한 노출을 크게 줄여 재료의 안정성과 실험의 정확성을 보장하는 데 매우 중요합니다.

유지보수 지침

● 표면 청결을 유지하기 위해 부드러운 천에 알코올을 묻혀 정기적으로 장비를 닦으십시오.
● 움직이는 부품에 윤활유를 발라 원활한 작동을 보장하십시오.
● 장기간 사용하지 않을 경우, 노출된 기계 부품을 청소하고 방청유를 바르십시오.
● 모든 체결 부품(나사, 너트, 핀)의 풀림을 방지하고 작업 안전을 확보하기 위해 주기적으로 점검하십시오.

안전 예방 조치

● 작동 중에는 움직이는 부품 근처에 손이나 신체 부위를 가까이 두지 마십시오.
● 사고로 인한 부상을 방지하기 위해 한 번에 한 명의 작업자만 기계를 조작해야 합니다.
● 권한이 없는 사람은 장비를 분해해서는 안 됩니다.
● 운영 전에 적절한 교육을 실시하십시오

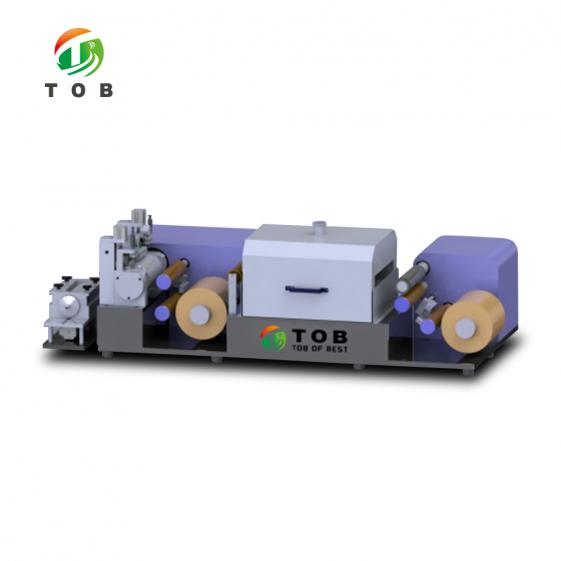

제품 전시
