브랜드:
TOB NEW ENERGY제품 번호.:
TOB-BZDP-2ZZG주문 (moq):
1set지불:
L/C,T/T제품 원산지:
China배송 포트:

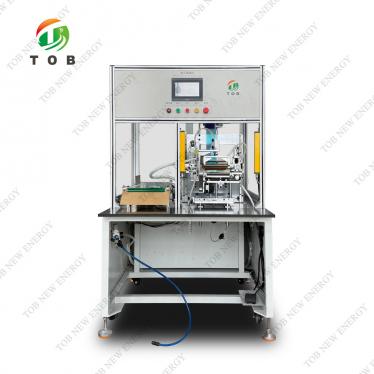

XIAMEN각형 셀용 반자동 전해질 충전 기계
명세서
TOB-BZDP-2ZZG는 각형 셀의 정확한 정량 전해질 충진에 사용됩니다. 주입 효율이 높고 조작이 간단하며 안정성이 좋습니다. 각형 셀 생산의 고급 전해질 충전 공정에 중요한 장비입니다.
2스테이션 전해액 충진기 입니다. 크기가 작아 글로브박스 안에서도 작동이 가능합니다.
작동 원리:
이 기계는 한 세트의 지그로 구성되어 있으며 한 번에 2PCS 제품을 설치 및 분해할 수 있습니다) 진공 주먹의 흡수 모드를 채택한 다음 액체 주입, 수동 로딩 및 언 로딩(선택적 수동 계량 및 스캐닝 코드), 1인 작동 모드를 채택합니다. .
구조는 다음과 같이 구성됩니다:
1. 계량 및 스캐닝 코드 장치(전자 저울, 스캐닝 건).
2. 배터리 고정 장치.
3. 액체 주입 메커니즘.
4. 데이터 저장 시스템, 기계적 전송 및 수치 제어 시스템. 빠르고 효율적이며 정확한 주입.
작업 흐름:
진공/충전 질소 가스/정치(진공 강도, 진공 유지 시간, 대기 시간, 사이클 시간 모두 설정 가능)
수동 계량 및 코드 스캐닝(충전 전) → 수동 클램프 배터리 → 고정 장치 자동 위치 지정 및 클램핑 → 자동 진공 펌핑 및 액체 주입 → 질소 충진/스탠딩/진공 호흡 순환 충진 → 수동 배출 클램핑, 코드 스캐닝 및 계량(충진 후) ( 충전 전 코드 스캔 및 계량 순서에 따라) → 작업 종료(사이클 작업).
안건 |
매개변수 |
모델 |
TOB-BZDP-2ZZG |
장비 전체 치수 |
L860xW650xH950mm |
무게 |
약 0.6톤 |
색상 |
판금 회색 흰색, 랙 파란색(고객 제공 색상 팔레트) |
압축공기 |
0.4-0.6Mpa, 가스 흐름: 100L/min. |
진공원 |
진공도 -0.095Mpa, |
채우는 컵의 설계 용량 |
MAX600G, 제품 전해액 유지율 ±1.5% |
배터리 충전 포트 직경 |
3~5mm |
질소 |
0-0.2Mpa |
전원공급장치 |
AC220V |
힘 |
1.5KW |
프로젝트 |
기술 지침 |
설명 |
최대 효율성 |
0.1PPM |
총 충전 대기 시간은 20분 이내이며, 시간이 길어질수록 효율성이 떨어집니다. |
활성화 |
≧95% |
24시간 연속 생산에 대한 통계 데이터 |
채우는 정확도 |
±3‰ |
빈 케이스를 사용하여 각 충전 헤드는 한 번 충전하고, 한 번 샘플링하고, 각 충전 헤드에 대해 20번 샘플링을 수행하며 이 사양의 요구 사항을 충족해야 합니다. |
적격 요금 |
≧99% |
±3‰의 공차에 따르면; |
적합한 배터리 크기 |
수요자는 커버 플레이트의 크기 요구 사항 및 도면을 제공해야 합니다. |
이 장치의 배터리 크기 |
제품 디스플레이
