프리즈매틱 셀 전해질 등압 충전기

프리즈매틱 셀 전해질 등압 충전기

명세서

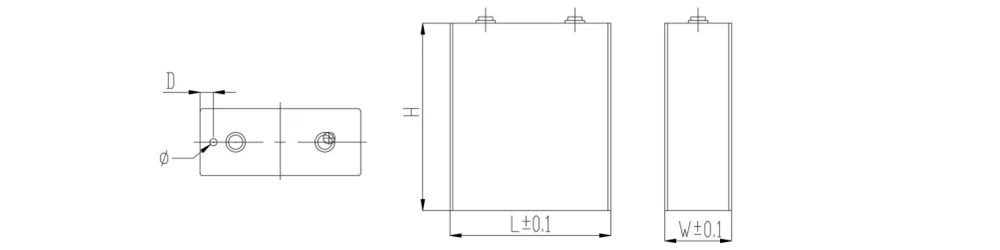

TOB-LKZYJ-06 프리즘 셀 전해액 등압 충진기는 프리즘 셀 충진에 적합하며, 1차 및 2차 충진 모두에 적합합니다. 셀은 수동으로 스캔하고 무게를 측정한 후, 자동 충진을 위해 고정 장치에 넣고 고압 및 저압 자동 순환을 실시합니다. 그런 다음 액체 충진을 위해 고정 장치에서 수동으로 분리하여 스캔하고 무게를 측정합니다. 배터리는 충진 후 고정 장치에서 수동으로 분리하여 스캔하고 무게를 측정합니다. 이 장비는 건조실에서 사용됩니다.

첫 번째 충전:
수동 스캐닝 및 무게 측정, 고정물에 로딩 → 충전 → 고압 및 저압 순환 확산 → 배터리 수동 꺼내기 → 수동 2차 무게 측정, 형성 못 삽입

두 번째 충전:

수동 스캐닝 및 무게 측정, 고정물에 로딩 → 마지막 무게 측정 데이터를 얻기 위한 시스템 상호 작용 메시지 → 채우기 → 배터리 수동 꺼내기 → 형성 못 수동 삽입

주요 기술 매개변수

1. 충전 모드: 등압 충전.

2. 장비 충전 정밀도 : 정밀도 ≤ 8 ‰ g

3. 충전 펌프 사양: 전자 세라믹 가변 펌프(단일 스트로크 액체 주입량 ≤ 15g): 세트.

4. 펌프 충전 정밀도: 단일 스트로크 충전량 15g ± 0.05g

5. 정적 모드: 다중 정적, 진공 가압, 최대 진공 -0.09Mpa

6. 정압시간 : 1~99초 임의 설정 (주의: 정압시간은 장비의 효율에 직접적인 영향을 미칩니다)

7. 전자식 계량 정확도: ± 0.1g

8. 전자식 계량 범위: 8000g

9. 변경 시간 : 숙련된 경우 30분 이내

10. 장비 접목률 : > 98% (장비, 설비, 정기적인 유지관리, 생산 전 준비, 원자재 변경 등으로 인한 고장률을 의미하며, 이는 포함되지 않음)

11. 적격률의 장비 제품: ≥ 99.5%

기본 매개변수

1. 전원 구성: 전압: AC220V±10% 50Hz

2. 전력: 3KW

3. 압축공기 : 압력 : 0.5~0.7mPa(5kgf~7kgf/cm2)

4. 압축공기 사용량: 건조, 여과, 압력 안정화 후 10L/S.

5. 진공원 : ≤-0.098Mpa, 20L/S

6. 환경 이슬점 : <-50℃ (제습기 고객 제공)

7. 하중 지지: 지반 지지 요구 사항 설치: > 500KG / m 2

8. 장비 무게 : 약 2.0T.

9. 장비 크기 : 1500L × 1600W × 2050H (실제 크기 기준)

장비 기능 요구 사항

코드 스캐닝 모듈: 1세트

*동적 코드 스캐닝, 정보는 배터리 및 1:1 묶음 작성을 위해 자동으로 상위 컴퓨터로 전송됩니다.

*스캐닝 건 브랜드: 중국

* 자동 코드 스캐닝

*바코드 및 2차원 코드, 수평 코드 및 수직 코드를 스캔할 수 있습니다.

* 불량품 스캐닝, 자동 알람, 수동 처리

*스윕 코드 성공률 ≥ 99.9%

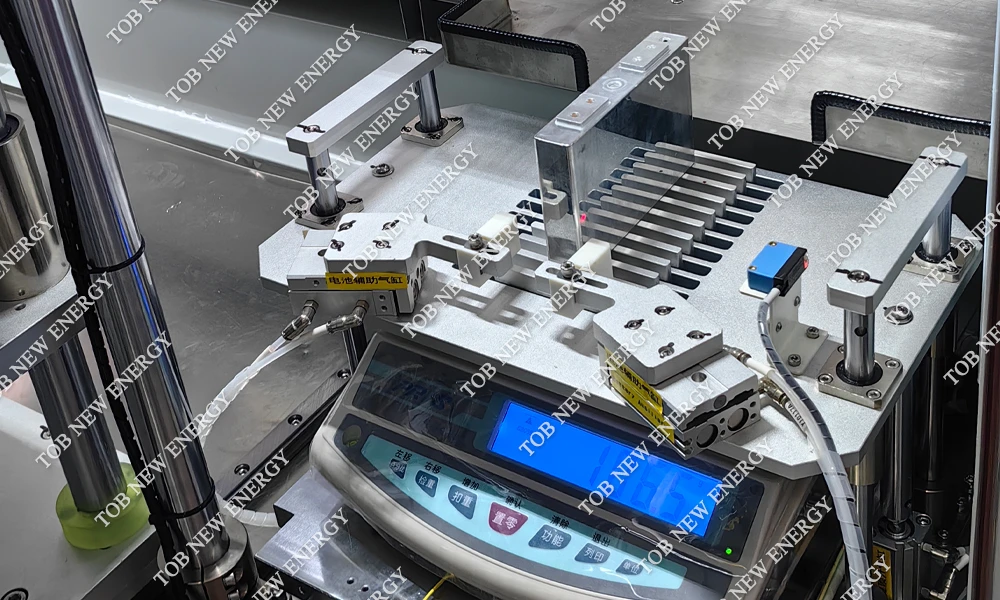

무게 측정 모듈: 1세트

* 전자저울 정확도 : 0.1g; 범위 8000g, 무게 정확도 ± 0.005g 이내, 무게 측정 전후 차이 ± 0.03g 이내

* 독립 접지 브라켓 사용, 적절한 정렬, 진동 간섭을 피하기 위해 독립적으로 설치된 균형추 플랫폼 사용; 균형추 블록 ≥ 20KG

*실시간 단독 통신 감지 기능:

*스캐닝 및 무게 측정 데이터는 자동으로 호스트 컴퓨터에 입력되어 서로 대응합니다. 무게 측정 후, 데이터는 산업용 컴퓨터에 의해 바인딩 및 처리되어 데이터베이스에 저장됩니다. 무게 측정 시스템 데이터는 무게 측정 데이터 손실 없이 EXCEL 표를 통해 내보내집니다.

*계량 데이터는 EXCEL 표를 통해 출력되므로 계량 데이터 손실이 없습니다. 계량 중량은 배터리 셀 바코드에 바인딩되어 구매자의 추적 시스템에 업로드됩니다.

*전자저울 브랜드: 국내산, 저울 사용 시마다 자동으로 0으로 재설정됨.

* 전자 저울의 교정을 위해 50g 무게추를 제공하고, 무게추를 위한 공간을 확보합니다.

*전자저울에는 충격 방지 장치가 장착되어 있습니다.

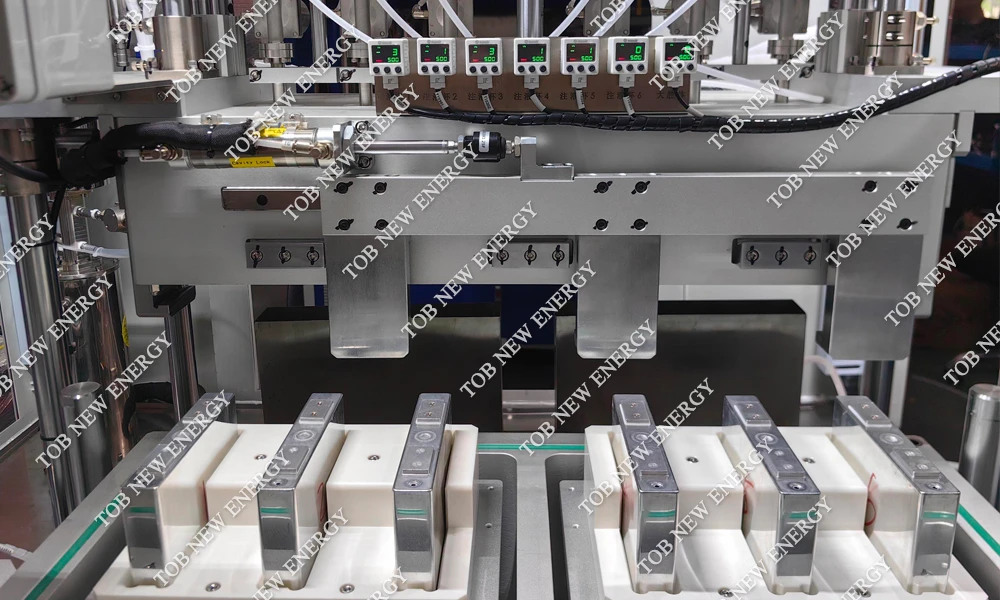

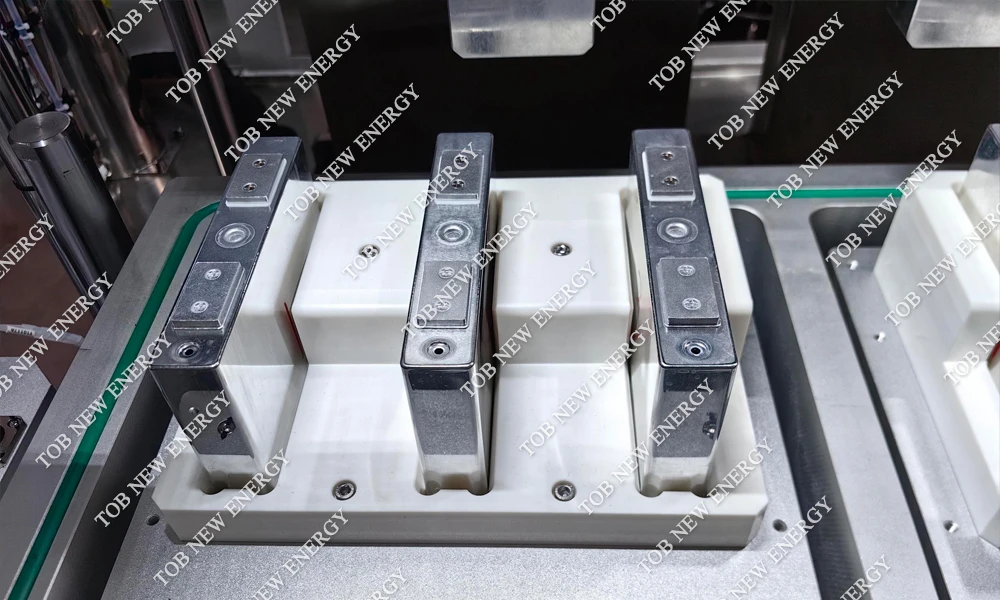

충전 고정 장치: 1세트

* 코어를 수동으로 고정 장치에 넣습니다(고정 장치 6개 중 1개)

*고정대는 위치 조정 가이드를 통해 위치를 조정합니다. 별도의 조정 없이 간편하게 교체할 수 있습니다.

*진공 게이지는 부식 방지 진공 게이지입니다.

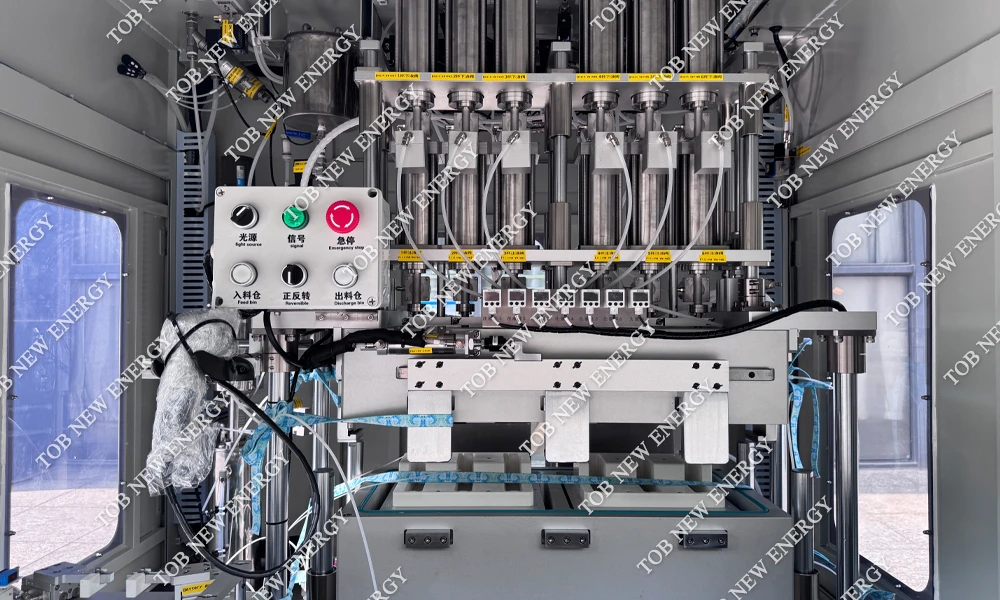

충전 메커니즘: 1세트

*충전컵 1개는 배터리 1개에 해당합니다.

*충전량 매개변수 조정

*균등 압력 충전 모드.

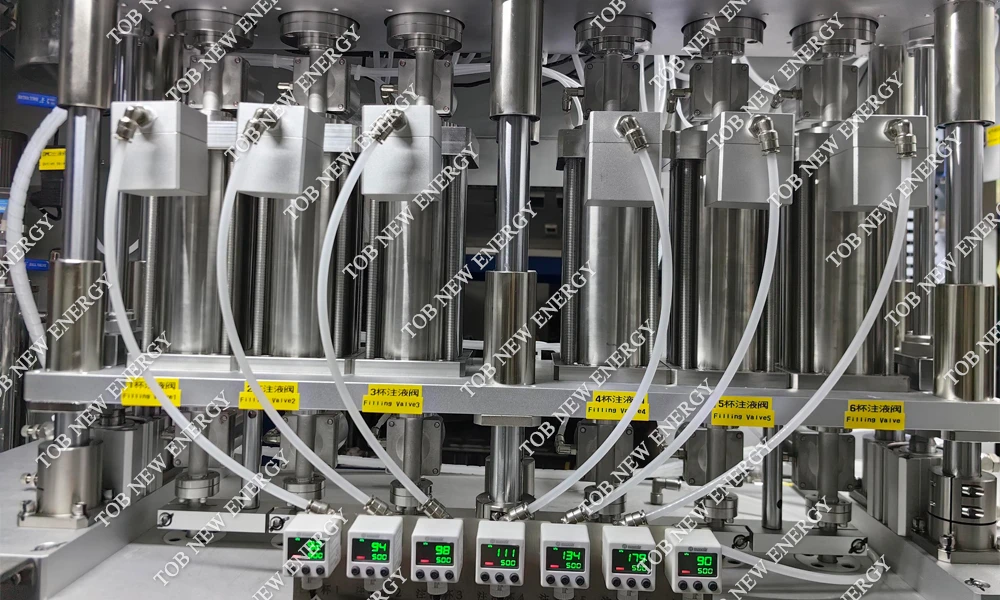

*충전컵 6세트와 준비컵 6세트.

*충전구 자동 세척 및 충전컵 세척.

*충전컵의 재질은 SUS316이고, 충전컵의 무게는 ≤750g이며, 내부 암의 거칠기는 ≤0.4μm입니다.

*액체 충전구 및 액체 충전 노즐 정렬 정확도 ± 0.5mm.

* 조절 가능한 충전량: 0-750g, 배터리 무게 설정에 따라 자동으로 조절 가능합니다.

* 캐비티 압력 유지 시험: 0.8MPA, 시스템 누설률 ≤ 1.0KPA/MIN의 조건을 충족합니다.

* 배터리 진공, 충전을 자동으로 완료, 진공 ≤ -95KPA, 진공 조절 가능

*단일세포 생산 지원

* 가변형 싱글 헤드 충전 펌프 장착.

*2차 충전 시, 시스템은 폐쇄 루프 제어 기능이 필요하며, 충전 전후의 계량 및 충전 정보에 따라 충전 펌프의 매개변수를 자동으로 조정하고, 1차 충전 정보와 상호 작용하여 이전 계량 데이터를 얻어 배터리에 유지되는 전해액 총량이 변하지 않도록 해야 합니다.

* 챔버에 압력을 가하거나 감압하기 위한 비례 밸브를 구성하고, 프로그램을 통해 챔버의 압력 가압 및 감압을 단계적으로 제어하여 배터리가 변형되지 않도록 보장합니다.

*진공 및 가압 중에 챔버가 설정 압력에 도달하지 못하면 자동으로 꺼지고 경고가 울려야 합니다.

* 정전이나 가스 고장으로 장비가 정지된 후에는 캐비티, 진공 배관, 가압 배관은 자체 잠금이 되어야 합니다.

* 전해액 공급 배관 시스템은 밀폐형 설계를 해야 하며, 싱크대는 션트형 설계를 해야 합니다.

*각각의 독립적인 파이프라인 구성 밸브 본체는 진공 또는 전해질을 전환합니다.

* 각 진공 파이프라인 구성은 디지털 진공 게이지로, -100KPA 감지 범위를 충족합니다.

*챔버에 들어가는 진공파이프는 SUS304(식품등급, 표면조도 ≤ 0.8μ) 재질로 제작되었습니다.

*컵에는 액체와 가스 라인의 전환을 제어하는 콘 밸브가 장착되어 있으며, 컵 바닥에는 액체를 채우기 위한 빠른 분해 노즐이 장착되어 있습니다.

*잔류액 수집 메커니즘의 구성은 액체컵 바디 충전 노즐과 동시에 잔여액 수집을 위한 구성으로, 충전 노즐과 비밀봉 설계의 잔여액 부품이 일체화되어 있습니다.

*액체 충전 노즐의 설계는 다음 요구 사항을 충족해야 합니다. 액체를 채울 때 배터리의 액체 충전 구멍의 계단과 밀봉되어야 합니다.

*충전 노즐 재질: EPDM, 모든 정적 씰은 O-링을 채택, 재질: EPDM.

탱크 충전 메커니즘: 1세트

*이 시스템에는 전해질 여과, 거품 제거 및 저장 기능이 포함되어 있습니다.

*시스템 하드웨어: 필터, 기포 제거 탱크(교반 포함), 액체 저장 탱크, 충전 펌프, 전해질과 접촉하는 모든 재질은 SUS316이며, 모든 탱크에는 액체 레벨 감지 센서가 장착되어 있습니다.

*장비의 디버블링 탱크 앞에 필터가 있으며, 전이 정밀도는 1마이크론입니다.

*액체 저장 탱크와 기포 제거 탱크는 당사 질소 공장에서 공급되는 질소로 가압됩니다.

* 기포탱크 외에 액체저장탱크는 4개의 액체수위 상하한 센서(UU, UL, LU, LL)를 장착하고 있으며, 액체저장탱크는 ≥ 100메시(메시 기공크기 ≤ 74μm, SUS316)의 전해액 필터로 설계되어 있습니다.

*UU: 흡입 밸브가 누출되거나 UL 센서가 손상되어 전해액이 증가하고 액체 수위가 UU에 도달하면 알람이 멈춥니다.

*UL : 액체 보충 시 액체 수위가 UL에 도달하면 자동으로 정지합니다.

*LU: 충전 전해액이 소모되면 액위가 LU에 도달하면 자동으로 보충됩니다.

*LL: LU 센서가 고장난 경우, 액체 수위가 LL 수위에 도달하면 알람이 멈춥니다.

*액체 충전 펌프와 액체 저장 탱크가 서로 가깝게 설계되어 액체 충전 파이프라인의 길이가 단축됩니다.

*진공 메인 라인에는 전해액 필터가 설계되어 전해액이 진공 펌프로 유입되는 것을 방지합니다.

* 거품 제거 탱크에는 진공 -90KPA, 유지 압력 2분이 필요합니다.

*탱크의 용량은 20L입니다.

*모든 액체 파이프라인은 구부릴 수 없습니다.

*충전량은 터치 스크린으로 설정되며 자동으로 조절됩니다.

* 왕복 회전 운동을 하는 정밀 세라믹 밸브.

* 정적 씰은 EPDM으로 만들어집니다.

잔류액 회수 시스템: 1세트

*잔류액 회수탱크는 SUS304 재질로 제작되었습니다.

*액체 레벨 센서, 액체 레벨이 가득 차면 자동으로 알람이 울립니다.

방화 시스템: 1세트

*장비 보호대는 난연성 소재여야 합니다.

* Q235 표면 크롬 또는 알루미늄 판을 이용한 장비 플랫폼, 표면 양극 산화 처리 후 스테인리스 강판을 금을 깔았습니다.

제어 시스템

*이 기계는 산업용 제어 컴퓨터와 PLC를 제어 핵심으로 사용하고, 헤드는 온도 제어 모듈로 제어하여 제품의 최상의 일회성 효과를 보장합니다.

* 본 장비는 상하향 공정기계와 중앙 모니터와의 통신 인터페이스(이더넷 인터페이스)를 갖추어 원격 모니터링 및 기계 상태 점검, 매개변수 설정 등을 용이하게 합니다.

*본 기계에는 스캐닝 건의 코드 데이터와 충전 전후의 무게 데이터를 읽어 충전량이 NG인지 OK인지 판별하고, 해당 데이터를 컴퓨터에 저장하는 산업용 제어 장치가 장착되어 있습니다.

*데이터는 MES 인터페이스 요구 사항에 따라 MES 시스템에 업로드됩니다.

*데이터는 로컬에 저장되고 설정된 주기 시간에 따라 지정된 디렉토리로 자동으로 내보내지며, 데이터는 일 단위로 폴더에 저장됩니다(데이터는 업로드된 MES 데이터와 동일하며 로컬 백업을 형성합니다).

*MES 네트워크 장애 또는 기타 이유로 업로드가 실패할 경우, 소프트웨어는 실패한 업로드 파일을 디스크에 저장합니다. 인터페이스가 정상화되면 자동으로 업로드가 진행됩니다.

* 로컬에 저장된 데이터는 설정된 주기에 따라 지정된 디렉토리로 자동 내보내지며, 데이터는 일 단위로 폴더에 저장되어 추후 MES 인터페이스 확장에 대비합니다. A 측에서 MES 연결 정보를 제공할 때까지 기다립니다. 상위 컴퓨터의 데이터 수집 소프트웨어를 업그레이드합니다.

전체 기계의 고정 프레임

* 전체 기계가 작동 중 안정되도록 사각 용접을 채택했습니다.

*장비의 배치, 작동 및 유지관리는 인체공학에 맞춰 설계되었으며, 인력이 기계를 작동하고 유지관리할 수 있는 충분한 공간이 확보되어 있습니다.

*후드의 관찰창에는 투명한 플렉시글라스가 사용되었습니다.

*발의 분포는 합리적이어야 하며, 장비의 네 모서리에 대한 전반적인 분포, 국부적인 보강은 합리적으로 배치되어야 합니다.

* 전기 캐비닛 주변에 충분한 냉각 팬을 구성하여, 모든 설비 팬 전원 공급은 독립적이어야 하며, 전기 캐비닛 조명, 조명 회로는 독립적인 공기 스위치가 필요합니다.

* 상부 및 하부 재료 영역 내 씰링 링의 와이어 채널 장비용 정렬 와이어 내 장비에는 전환 통이 장착되어 있습니다. 건조 공기 배출구/배기 구멍 외경은 70입니다.

장비의 주요 구성 요소 및 기능:

일반 장비 구성 및 표준

1. 본 장비는 상하부 공정기계와 중앙 모니터와의 통신 인터페이스(이더넷 인터페이스)를 갖추어 기계의 상태 및 매개변수 설정을 원격으로 모니터링하고 점검할 수 있도록 하였습니다. 시스템의 자동 연산을 통해 배터리의 액충전 과정을 자동으로 판단하고, 동시에 데이터를 컴퓨터에 저장합니다.

2. 장비의 색상은 국제 표준인 웜그레이 1C입니다.

3. 전체 장비에는 안전 광격자가 설치되어 있습니다.

4. 비상정지 버튼 스위치는 장비의 전면과 후면에 설치됩니다.

5. 모든 부분의 디자인은 인간-기계 작동 원칙에 부합하며, 깔끔하고 관대한 모습입니다.

6. 장비 회로, 가스 라인은 통일되고 정돈된 방향으로

7. 기계벽으로부터 100MM 떨어진 곳에서 측정, 장비 소음 ≤ 80 db;

8. 전기 상자, 전선은 전해액 부식 방지 조치가 필요합니다. 충전 튜브는 흰색 TFL 튜브를 사용해야 하며, 기타 공기 튜브는 부식 방지 흰색 PE 가스 파이프를 사용해야 합니다. 실린더에는 스테인리스 스틸 퀵 조절 밸브 커넥터가 있어야 합니다. 전선의 이동 부품은 왕복 운동에 적합한 잘 알려진 브랜드의 전선을 사용해야 합니다.

9. 모든 노선, 파이프라인 및 항공 노선에는 명확한 라벨이 부착되어야 합니다.

10. 해당 장비는 전기기계 장비에 대한 국가 안전 기준과 신에너지 회사의 안전 규정의 안전 기준 및 요구 사항을 준수합니다.

11. 중국어 사용 설명서 및 장비 유지 보수 매뉴얼에 무작위로 첨부됨;

12. 판매자는 구매자에게 관련 교체 부품의 목록과 도면을 제공합니다.

13. 이름, 기계 수, 사양 또는 도면, 브랜드 및 기타 정보를 포함하여 마모 부품 목록을 제공합니다.

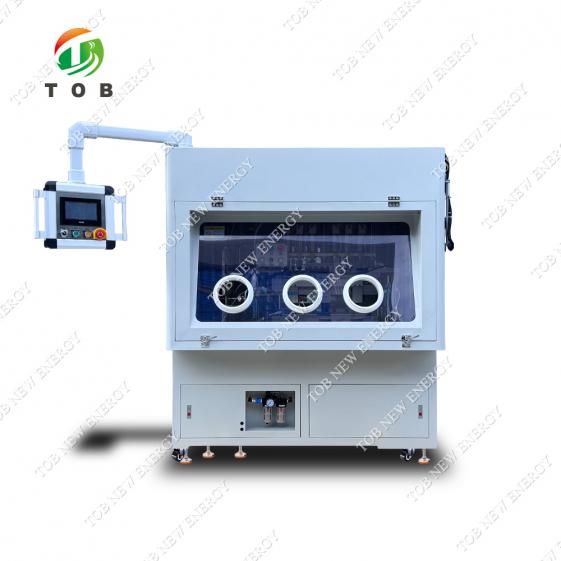

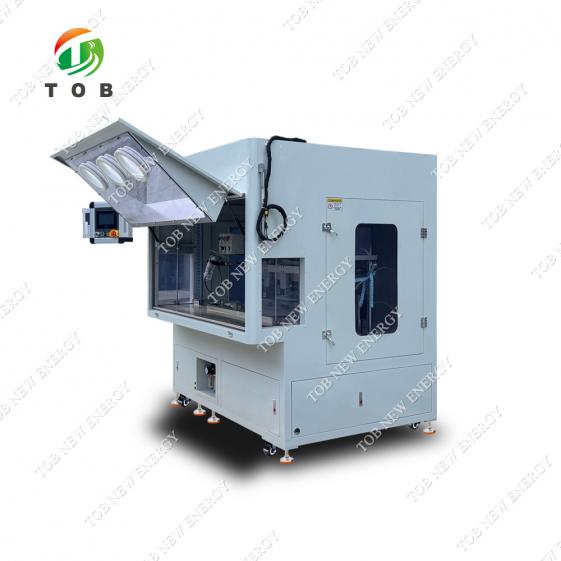

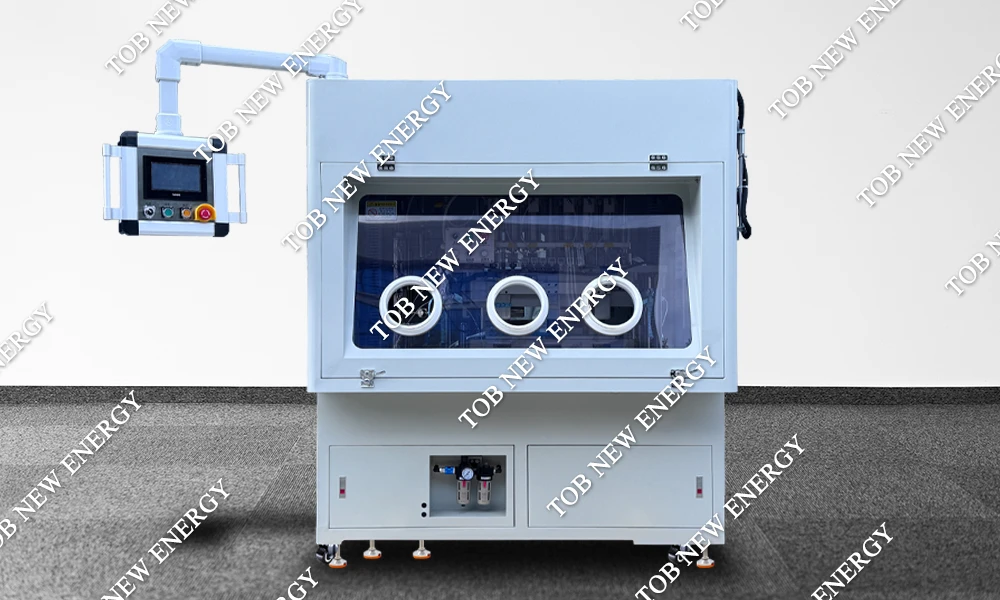

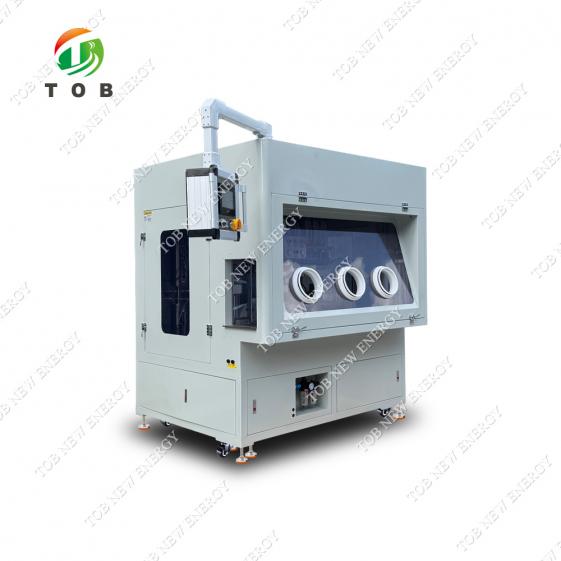

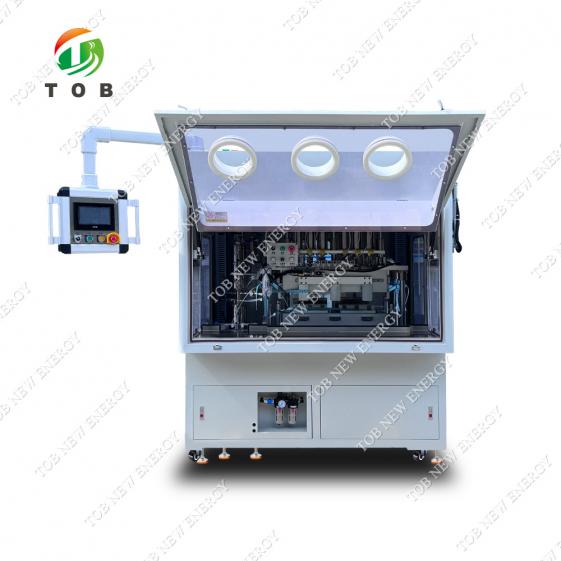

제품 디스플레이
