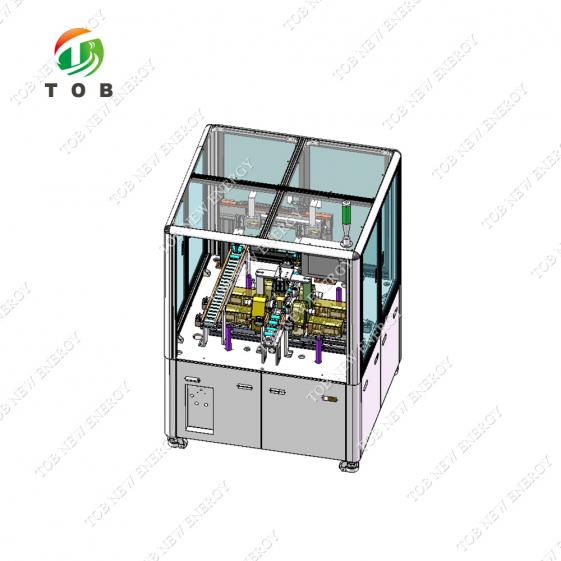

4680 및 32140 테이블리스 셀용 반자동 배터리 셀 플래팅 머신

명세서

장치 기능 및 원리 설명

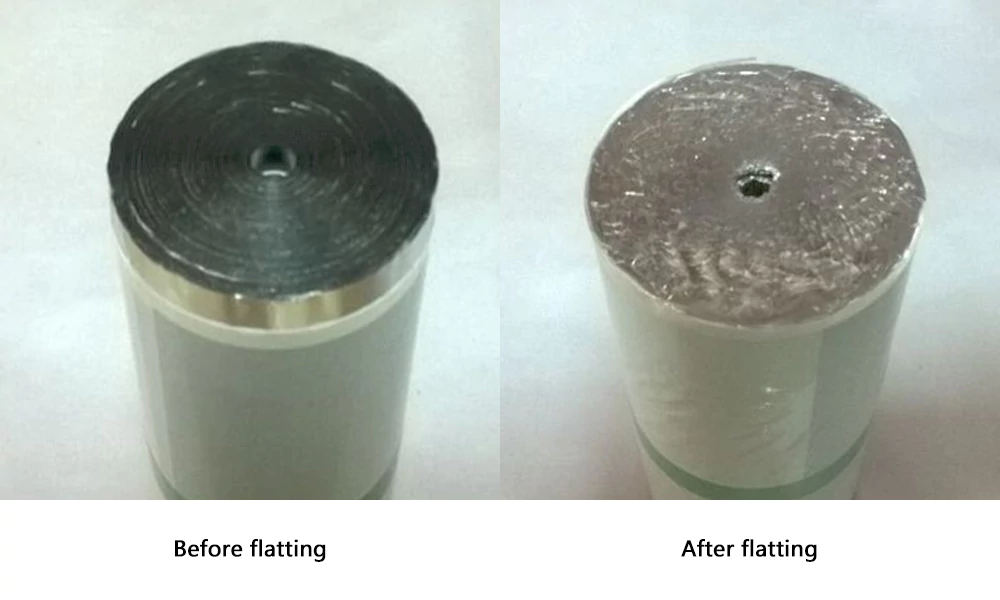

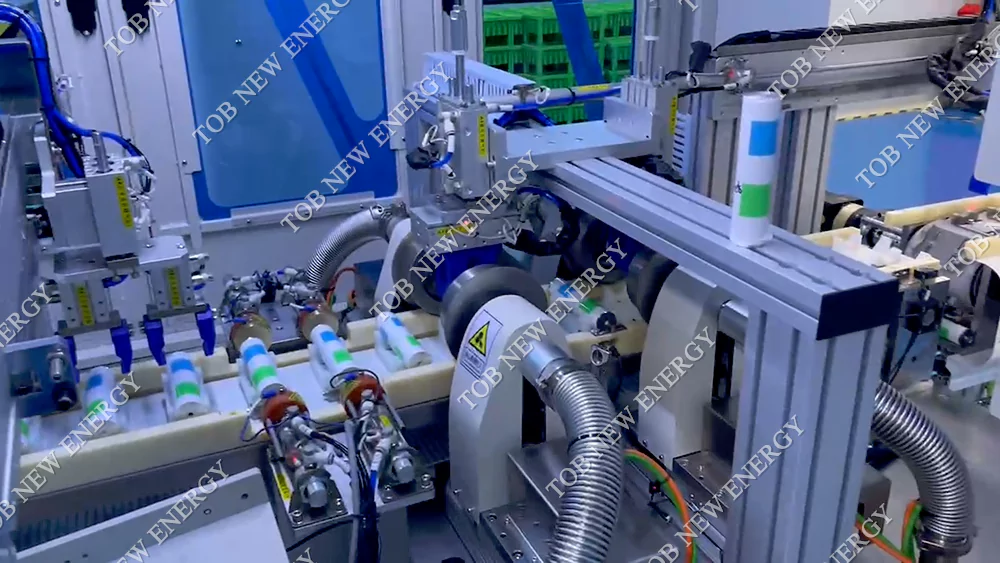

이 TOB-RP-QJR46 테이블리스 배터리 셀 평탄화기는 주로 원통형 리튬 배터리 탭 성형에 사용됩니다. 작업 과정은 다음과 같습니다. 셀을 셀 지그에 수동으로 놓고 시작 버튼을 클릭하면 지그가 자동으로 셀을 고정합니다. 양면 성형 고정 장치가 작동하기 시작하고 서보 모터가 작동하여 탭 성형 고정 장치의 양쪽 끝을 회전시킵니다. 한쪽은 정극성, 다른 쪽은 역극성으로 회전합니다. 성형 고정 장치는 천천히 이송되고, 성형 고정 장치의 내부 롤러는 배터리 셀 접촉면 마찰로 회전하여 배터리 셀이 압축되고 성형되어 설정된 길이의 배터리 성형이 완료될 때까지 평평한 단면을 유지합니다. (첨부된 그림은 성형 전후 비교를 보여줍니다.)

장비 작동 흐름

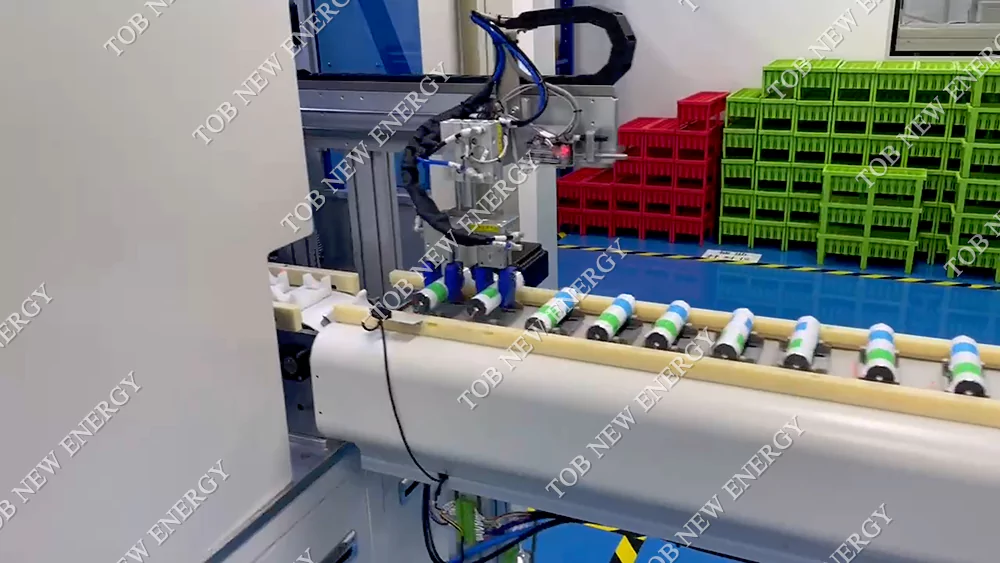

셀 공급 → 셀 위치 지정 → 셀 각 면 평탄화 → 자동 전치 → 평탄화 후 후속 라인으로 배출 → 수동 수신

주성분 구성

전달 메커니즘: 2세트, 서보 모터로 제어되고 동기 벨트로 구동됩니다.
위치 결정 메커니즘: 1세트, 실린더와 위치 결정 센서로 구성됩니다.
플래팅 헤드: 2세트, 플래팅 헤드, 동기식 전송 메커니즘, 전기 모듈 및 위치 센서로 구성됩니다.
전기 제어 시스템: PLC, 터치스크린, 감지 센서, 릴레이, 버튼 및 기타 제어 구성 요소로 구성됩니다.
기계 본체: 구조용 강철 사각관, 플랫폼: 구조용 강철판, 니켈 도금 또는 칼라 처리, 기계 커버: 알루미늄 합금 프레임, 투명 PVC 판.

장비 기술 매개변수

제품 합격률：99%(설비 문제로 인한 제품 노후화만 해당)
단위당 용량/속도(단일 기계):≥15PPM(소재 공정에 따라 약간씩 다름)
장비 가동률 : ≥95%(장비 자체에 의한 고장)
장비 전기: 전압 220V 50Hz; 전압 변동 ±10% 이내; 장비 전력: 2KW
공기원 요구 사항: ≥0.6Mpa(고객 제공)
압축 공기: 압력 0.5-0.7MPa, 유량 100L/min
기계 설계는 우수한 인간-기계 엔지니어링 성능을 달성해야 합니다.
기계 구조 재료는 알루미늄 및 스테인리스 스틸 또는 전기 도금 부식 방지가 선호됩니다.

장치와 함께 제공되는 예비 부품 목록

일련번호	장치 이름	단위	수량	비고
1	솔레노이드 밸브	개	2	에어택
2	광섬유	개	2	파나소닉
3	기타 자체 제작 부품(정상적인 마모 및 파손)			1년 이내 무료
4	자석 스위치	개	4	에어택
