대형 원통형 테이블리스 배터리 젤리롤 평탄화기

리튬 이온 전지 제조용 대형 원통형 무테이블 배터리 젤리 롤 평탄화기

명세서

제품 소개

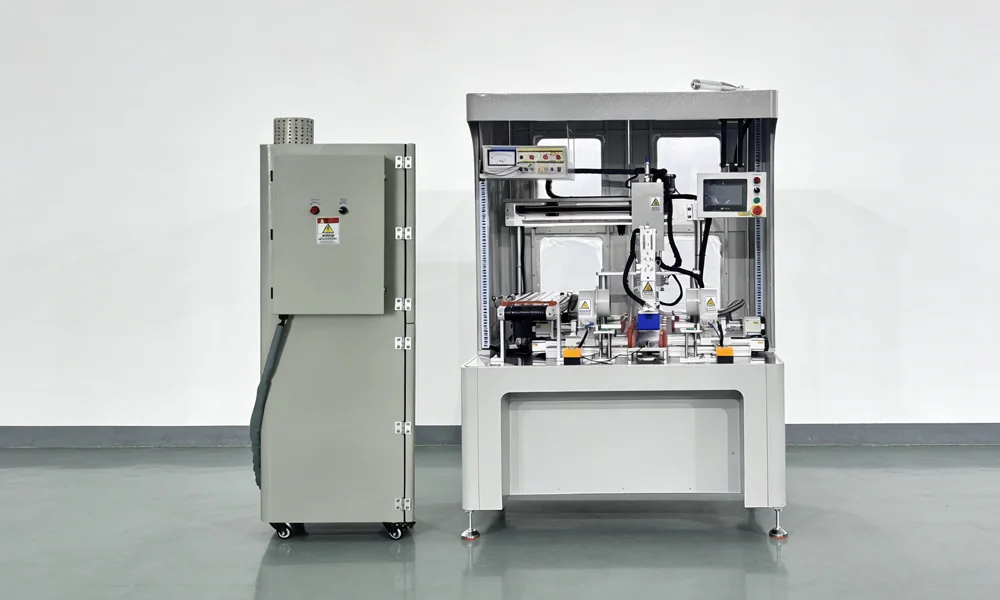

그만큼 TOB-GRP50320 대형 원통형 탭리스 배터리 젤리롤 평탄화기는 탭리스(풀탭 디자인) 원통형 리튬 이온 전지의 전류 수집기를 정밀하게 평탄화하고 성형하도록 설계되었습니다.

서보 구동식 회전 평탄화, 초음파 보조 성형 및 제어된 축 방향 압축을 통합함으로써 이 장비는 용접 및 조립 전에 평평한 셀 단면, 균일한 전류 수집기 형상 및 높은 공정 일관성을 보장합니다.

이 장비는 전기적 성능, 구조적 안정성 및 생산 수율이 중요한 원통형 전력 배터리 생산 라인에 널리 적용됩니다.

제품 설명

이 장비는 대형 원통형 리튬 이온 배터리 테이블의 젤리롤 평탄화 및 집전체 성형을 위해 특별히 개발되었습니다. 작동 중 젤리롤은 수동으로 고정 장치에 배치되고 자동으로 고정됩니다. 양쪽 서보 제어식 평탄화 헤드가 동기적으로 회전하여 안정적인 축 위치를 유지하면서 테이블의 집전체를 균일하게 성형합니다.

초음파 보조 성형 메커니즘은 회전식 평탄화 헤드와 연동하여 압축 중 느리고 제어된 이송을 가능하게 합니다. 이 공정은 기계적 스트레스를 최소화하고 평평하고 균일한 단면을 보장하며, 이는 테이블 원통형 셀에서 안정적인 레이저 용접 및 전기 접촉에 필수적입니다.

이 기계는 분진 제거 및 공정 중 고온 내압 절연 테스트 기능을 통합하여 평탄화 공정 중 실시간 품질 관리가 가능합니다. 미리 설정된 성형 길이에 도달하면 젤리롤은 로봇 핸들러에 의해 자동으로 하류 컨베이어 라인으로 이송됩니다.

이 장비는 높은 안정성과 일관된 출력을 제공하여 탁상용 원통형 전지의 시범 생산 라인과 대량 생산 모두에 적합합니다.

작업 프로세스

● 젤리롤 로딩

● 젤리롤 위치

● 테이블 전류 수집기의 양단 서보 회전 평탄화

● 자동 역 변경

● 로봇을 이용한 컨베이어 라인으로의 하역

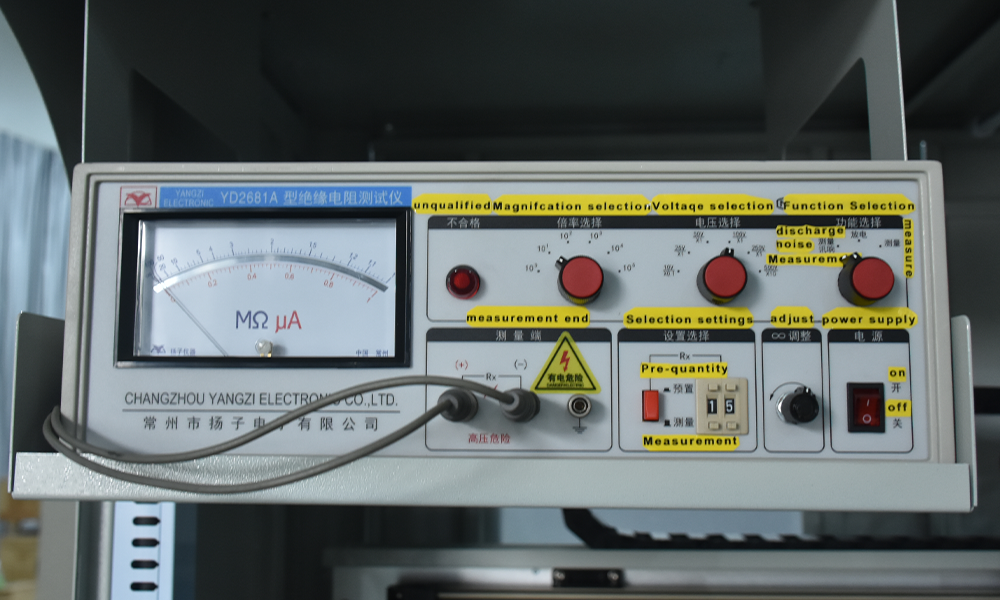

● 고전압 절연 시험

● 수동 수집

주요 구성 요소

● 구동 시스템

동기식 벨트 메커니즘을 갖춘 두 개의 서보 구동식 변속 장치는 정밀하고 안정적인 회전 운동을 보장합니다.

● 위치 시스템

공압 실린더와 위치 센서로 구성된 전용 위치 지정 모듈은 정확한 젤리롤 정렬을 제공합니다.

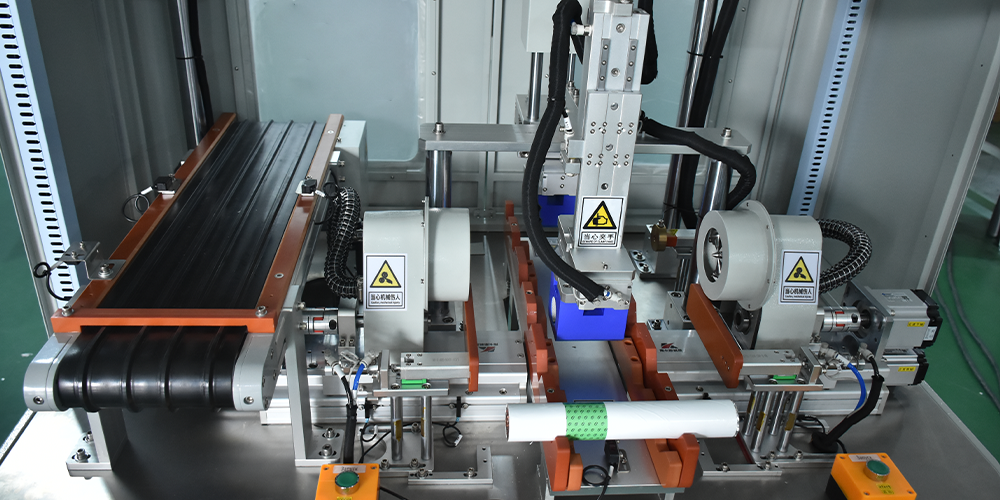

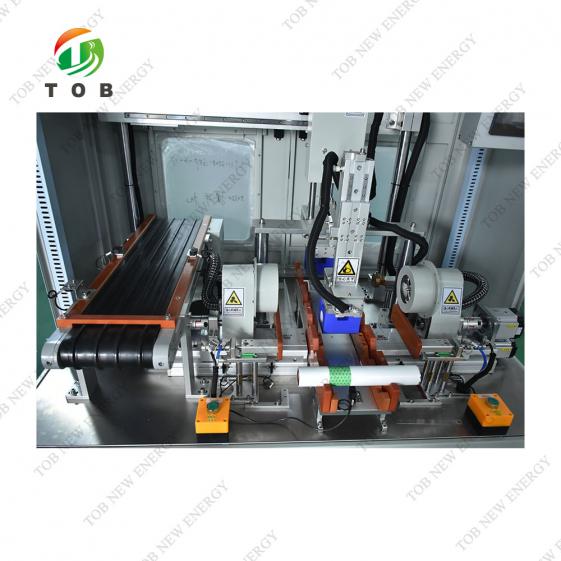

● 머리를 납작하게 만들기

동기식 변속기, 모터 모듈 및 위치 센서를 갖춘 두 개의 서보 회전 평탄화 헤드는 테이블 전류 수집기 성형을 위해 특별히 설계되었습니다.

● 전기 제어 시스템

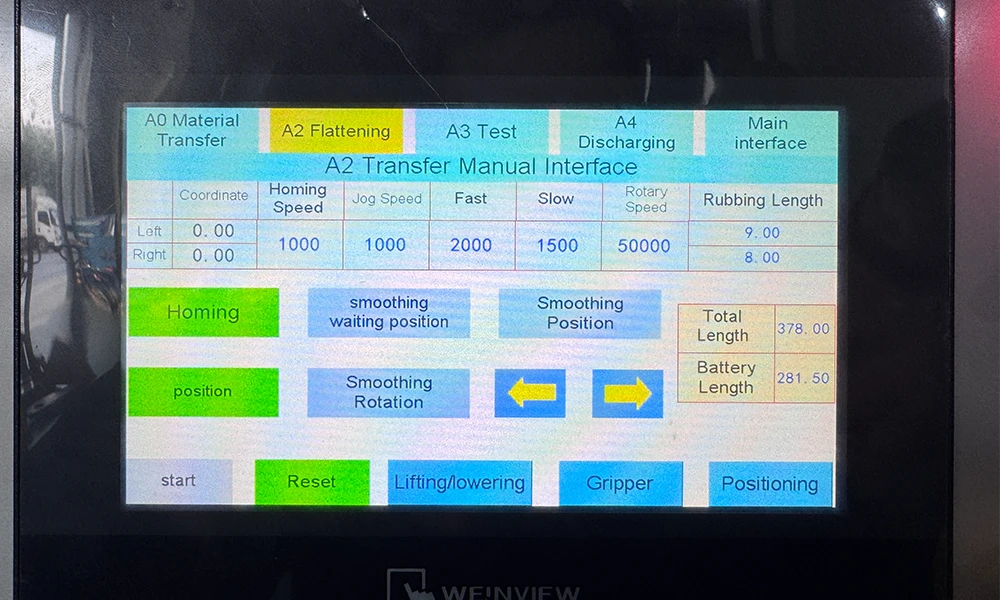

PLC 기반 제어 아키텍처는 터치스크린 HMI, 감지 센서, 릴레이, 버튼 및 안전 인터록을 포함합니다.

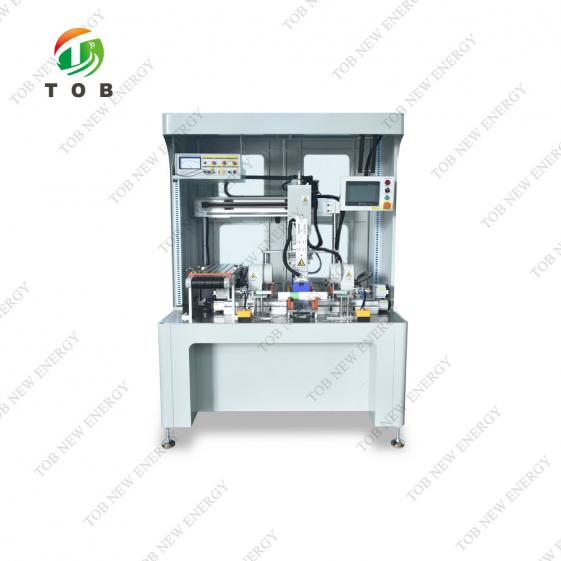

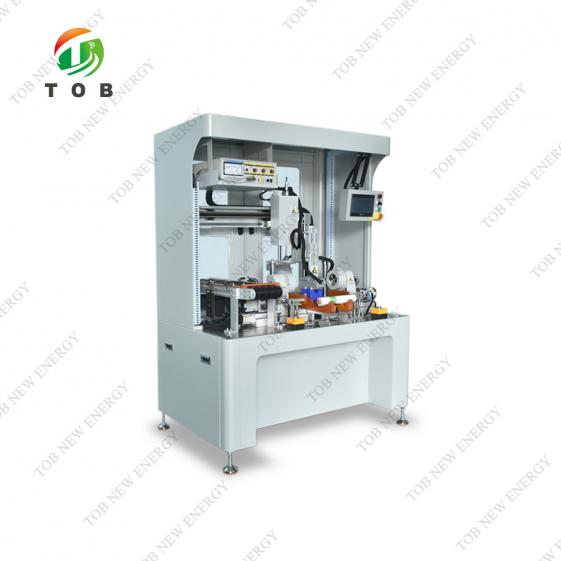

● 기계 구조

액자: 구조용 강철 사각 튜브

플랫폼: 니켈 또는 크롬 도금 처리된 구조용 강판

울로 둘러싼 땅: 알루미늄 합금 프레임에 투명 PVC 패널을 사용했습니다.

기술 사양

주요 장점 (Tabless 중심)

● 대형 원통형 테이블 및 리튬 이온 배터리용으로 특별히 설계되었습니다.

● 균일한 전류 수집기 형성을 위한 서보 제어식 양단 회전 평탄화

● 초음파 보조 공정은 단면의 평탄도와 균일성을 향상시킵니다.

● 통합 집진 시스템 및 고전압(HI-POT) 테스트

● 높은 생산성과 안정적인 작동으로 자동화 생산 라인에 적합합니다.

● 시범 생산부터 대량 생산까지 확장 가능한 태블릿형 배터리 제조를 지원합니다.

응용 프로그램

● 테이블리스 원통형 리튬 이온 배터리 생산 라인

● 전기차 및 하이브리드 차량용 배터리 셀 제조

● 에너지 저장 시스템(ESS) 배터리 생산

● 첨단 원통형 셀 연구 개발 및 시범 생산 라인

제품 전시

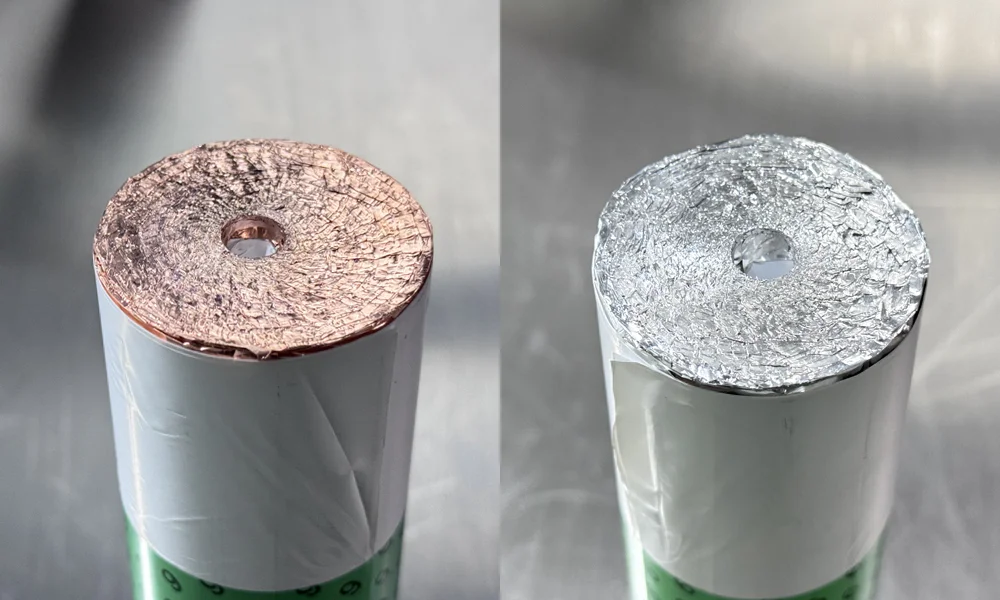

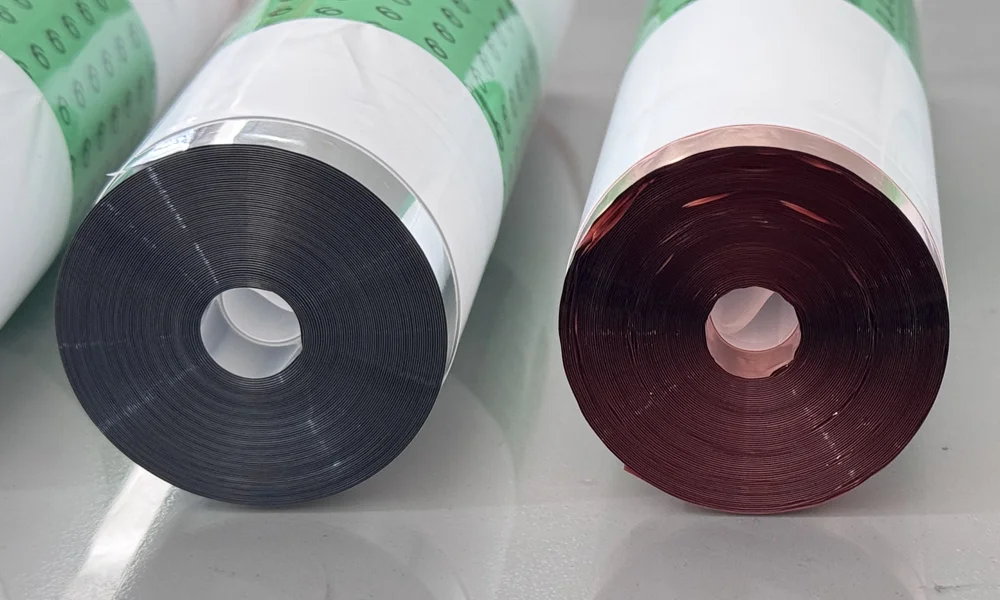

전에 평탄화	후에 평탄화
