특허 CN215656472U - 막힘 방지 피더가 있는 선별기

Oct 27,2026
등록 실용신안 · CN215656472U · 활성
특허 CN215656472U - 막힘 방지 공급 장치가 있는 선별기

완성된 원통형 셀이 막힘 방지 플레이트와 휠 타입 필더를 거쳐 걸림 없이 공급되고, 내부 저항에 따라 등급이 분류된 후, 공압 실린더에 의해 밀려 올바른 등급 통으로 들어갑니다.

전체 명세서 및 도면: Google Patents의 CN215656472U

원통형 배터리가 생산 라인을 떠날 때 품질 등급별로 선별되어 개별적으로 수거되어야 합니다. CN215656472U의 명세서는 종래 방식의 실패를 직설적으로 지적합니다. 선별 과정에서 배터리 걸림 현상이 쉽게 발생하여 선별 불량률이 높아졌습니다. 공급 단계에서 걸림이 발생하면 하류의 모든 공정에서 등급을 올바르게 분류할 수 없습니다.

이 특허는 막힘이 발생하는 지점인 공급부에서 해결책을 제시합니다. 두 개의 막힘 방지 플레이트와 모터 구동 방식의 휠 타입 필더가 단순한 호퍼를 제어되는 걸림 없는 공급기로 바꾸어 주고, 내부 저항 측정기가 컨베이어에 들어가기 전에 각 셀의 등급을 매기며, 4개의 공압 실린더가 각 셀을 해당 등급의 통으로 배출합니다.

특허 정보

공개 번호 CN215656472U
출원 번호 CN202122170781.7U
원 발명의 명칭 一种带有防堵装置的电池分选机 (막힘 방지 공급 장치가 있는 배터리 선별기)
발명자 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
현재 양수인 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGY의 등록 법인
출원일 2021년 9월 9일
등록일 2022년 1월 28일
문서 유형 실용신안 (종류 코드 U)
법적 상태 활성
예상 만료일 2031년 9월 9일
도면 도면 6개
공식 기록 Google Patents의 CN215656472U
소유권.TOB NEW ENERGY가 이 등록 실용신안을 보유하고 있습니다. 이 신안은 회사의 등록된 중국 법인(페이지 소스 및 구조화된 데이터에 표시됨) 이름으로 출원되었으며, Dany Huang(Zhengyao Huang)과 Tobey Chen이 공동 발명했습니다.
이 페이지의 제목 및 용어 정보.위의 영어 제목은 TOB NEW ENERGY 엔지니어링 팀이 당사 장비 라인 전반에 사용되는 용어로 표준화하여 사람이 직접 검토하여 번역한 것이며, 기계 번역이 아닙니다. 원본 중국어 제목과 청구항이 권위 있는 텍스트입니다. 이 페이지를 Google Patents와 비교하는 독자는 공공 기록이 기계 번역되었기 때문에 정확히 그로 인해 문구의 차이를 발견할 수 있습니다. 특히, 이 특허의 기계 번역 기록은 중국어 단어 선별기를 "separator"로 번역하지만, 이 페이지에서는 선별기 / sorter를 사용합니다. 이 페이지의 도면과 메커니즘 설명은 번역본이 아니라 중국어 명세서 및 청구항에서 가져온 것입니다.
특허 유형에 대한 참고 사항.이 문서는 중국 실용신안 특허로, 화학적 제형이나 공정이 아닌 장치의 기계적 구조를 보호합니다. 실용신안의 존속기간은 10년이며 신규성과 실용적용성에 대해 심사를 받습니다. 따라서 이어지는 내용은 구조적 설명입니다. 청구항은 장치를 정의하며, 명세서는 측정된 성능 수치나 내부 저항 임계값을 게시하지 않습니다. TOB 생산 기계의 모든 등급 분류 또는 처리량 수치는 이 특허 문서가 아니라 당사 장비 데이터 시트에서 가져온 것입니다.

이 특허가 해결하는 생산 문제

투입 걸림은 선별 라인을 중단시킵니다.가공된 원통형 셀은 서로 다른 품질 등급으로 선별되어 등급별로 수집 및 보관되어야 합니다. 기존 선별 방식에서는 셀이 투입 단계에서 걸리며, 명세서에서는 이로 인해 선별 불량률이 높아진다고 명시하고 있습니다. 안정적으로 투입할 수 없는 선별기는 안정적으로 등급을 분류할 수 없습니다.

라우팅 전에 등급 분류가 이루어져야 합니다.각 셀을 올바른 빈에 넣으려면 기계가 먼저 셀에 대해 파악해야 합니다. 이 설계에서는 셀이 피더에서 컨베이어로 이동할 때 내부 저항을 측정하고, 그 후에야 셀이 속한 빈을 결정합니다.

막힘없이 배터리를 선별하여 생산 효율성과 적격률을 높이는 것이 이 특허가 해결하고자 하는 기술적 문제입니다.

메커니즘 작동 방식

기계는 4개의 베이스 피트 위의 본체를 중심으로 배치되며, 왼쪽에 막힘 방지 피더, 중앙에 등급 분류 및 이송 라인, 위쪽에 보관 빈이 있습니다. 그림 1~5는 구조도, 측면도, 후면도, 등각투상도, 평면도를 보여주며, 그림 6은 상세 A를 확대하여 보여줍니다.

CN215656472U Figure 1 - structural view of the sorting machine

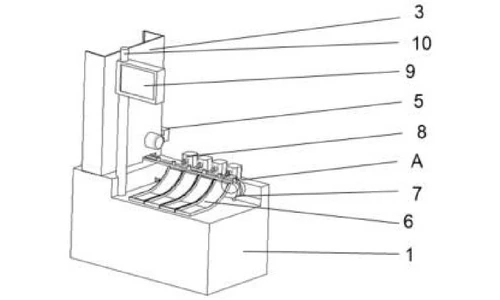

그림 1 - 구조도
CN215656472U Figure 2 - side view

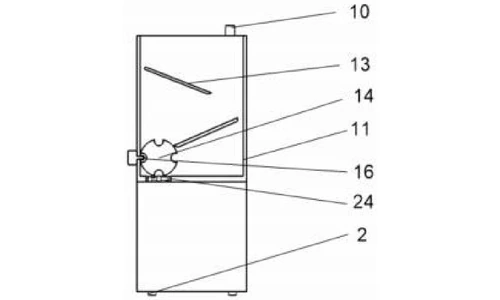

그림 2 - 측면도
CN215656472U Figure 3 - rear view

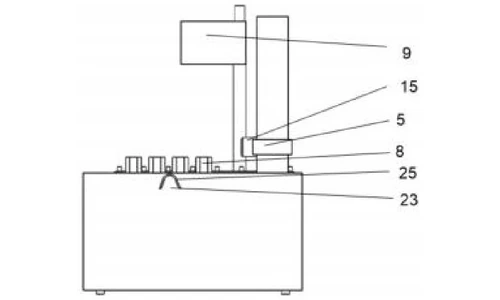

그림 3 - 후면도
CN215656472U Figure 4 - isometric view

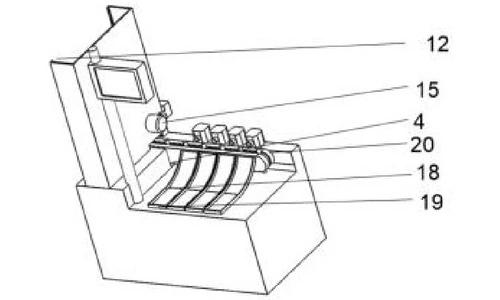

그림 4 - 등각투상도
CN215656472U Figure 5 - top view

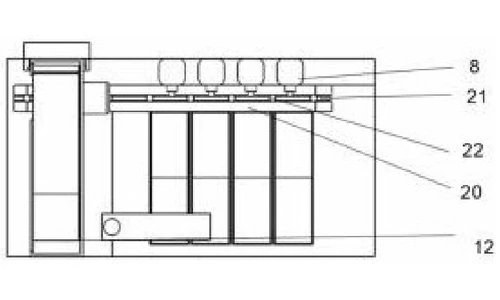

그림 5 - 평면도
CN215656472U Figure 6 - enlarged view of detail A

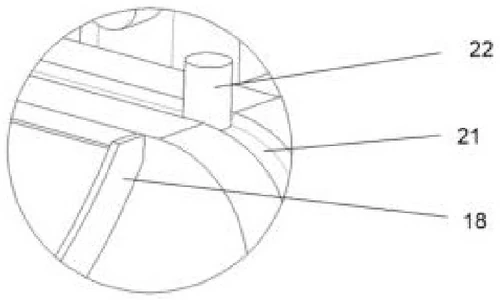

그림 6 - 상세 A의 확대도

막힘 방지 투입 호퍼

본체 왼쪽에는 막힘 방지 호퍼가 나사로 고정되어 있으며, 그 아래 본체에는 첫 번째 홈이 있습니다. 왼쪽 벽은 투명 유리로 되어 있어 작업자가 투입 상태를 확인할 수 있습니다. 상단의 투입 구호는 호퍼에 나사로 고정된 두 개의 막힘 방지 플레이트로 이어져 셀 뭉침 현상을 깨뜨립니다. 플레이트 아래에는 휠 타입 필러가 위치하며, 이 필러의 중심 샤프트는 호퍼 외부에 장착된 첫 번째 모터와 동심원을 이룹니다. 필러는 셀을 하나씩 계량하여 다음으로 보냅니다.첫 번째 관통 홀 호퍼 하단 - 사양서에서는 두 개의 방지판과 휠 타입 필러의 이러한 조합 덕분에 배터리 막힘이 방지된다고 설명합니다.

이송 지점에서의 내부 저항 선별

호퍼 후면에 위치한 내부 저항 감지기에는 호퍼 관통 홀과 동심원으로 정렬된 내부 저항 프로브가 있습니다. 각 셀이 피더를 떠나 이송 장치에 적재되기 전에, 프로브가 내부 저항을 측정합니다. 측정 결과는 본체의 고정봉에 위치하고 상단에 표시등이 있는 컨트롤러에 의해 분류되고 저장됩니다.

이송, 간격 조절 및 분류 적재

이송 장치는 본체에 나사로 고정된 브래킷과 브래킷 중앙에 반타원형 벨트를 갖추고 있습니다. 격판들이 벨트를 통과하여 브래킷에 고정되어 이동하는 동안 셀들이 서로 떨어져 있도록 유지합니다. 브래킷은 본체의 세 번째 관통 홀에 수용된 두 번째 모터에 의해 구동됩니다. 이송 장치의 후면에는 네 개의 에어 실린더가 있습니다. 벨트가 각 셀을 보관 구역을 지나 이송할 때, 일치하는 등급의 실린더가 해당 셀을 배터리 보관 장치로 밀어 넣으며, 이 보관 장치의 후단은 이송 높이와 수평을 이룹니다. 각 보관 장치에는 측면에 고정 배플이 있고 탈착식 전면 배플이 있어, 분류된 셀이 가득 찬함을 쉽게 열고 비울 수 있습니다.공표된 작업 순서:

컨트롤러에 매개변수를 설정하고; 셀을 막힘 방지 호퍼에 붓고; 셀이 막힘 방지판을 통과하여 휠 타입 필러로 진입하며; 이송 장치에 적재되기 전에 내부 저항 감지기가 각 셀을 측정 및 분류하고 그 등급을 컨트롤러에 저장하며; 벨트가 셀을 이송함에 따라 네 개의 에어 실린더가 각 셀을 측정된 내부 저항 등급의 보관 장치로 밀어 넣습니다.주요 장점

장점

관련 메커니즘 공급 중 배터리 막힘 없음
첫 번째 관통 홀을 통해 셀을 계량하는 휠 타입 필러와 결합된 두 개의 막힘 방지판 라우팅 전 자동 선별
호퍼 관통 홀과 정렬된 내부 저항 프로브, 컨트롤러에 저장되는 결과 정돈된 이송 및 올바른 분류 적재
격판이 있는 반타원형 벨트, 두 번째 모터에 의해 구동; 네 개의 에어 실린더가 등급별로 셀 라우팅 분류된 셀의 쉬운 배출
탈착식 전면 배플이 있는 보관 장치 고정식 측면 배플과 탈착식 전면 배플이 있는 배터리 보관 장치

기존 셀 선별 피더와 비교

기존 선별 방식에서는 공급 단계에서 셀이 걸리며, 사양에 따르면 이로 인해 선별 불량률이 높아집니다. 안정적으로 공급할 수 없는 선별기는 안정적으로 등급을 매길 수 없으므로, 이 특허는 공급 부문부터 시작합니다.

구분 기존 방식 본 특허 설계
공급 호퍼에서 셀이 걸려 불량률 증가 휠 타입 필러와 두 개의 김막힘 방지 플레이트가 호퍼를 통해 셀을 계량
등급 분류 피드 라인 외부에서 등급 분류 결정 수행 호퍼 관통홀과 정렬된 내부 저항 프로브가 경로 지정 전에 등급 분류
분류 적재 무작위 이송 및 수동 분류 적재 구획된 벨트가 순서대로 셀을 이송하며, 공압 실린더가 각 등급을 해당 빈으로 밀어냄

이 기술이 현재 사용되는 곳

CN215656472U는 포장 또는 추가 공정 전에 완성된 원통형 셀을 품질 등급별로 분리하는 스테이션인 TOB의 배터리 선별 장비의 김막힘 방지 공급 및 내부 저항 등급 분류 아키텍처를 다룹니다.

관련 장비 문의: 견적 요청

자주 묻는 질문

CN215656472U 특허는 어떤 내용을 다루나요?

김막힘 방지 피더가 장착된 배터리 선별기를 다룹니다. 완성된 원통형 셀을 두 개의 김막힘 방지 플레이트와 모터 구동 휠 타입 필러가 있는 나사 고정식 호퍼에 투입하고, 각 셀은 이송 장치에 들어가기 전에 내부 저항 감지기로 등급이 매겨지며, 4개의 공압 실린더가 셀을 일치하는 등급의 배터리 보관 장치로 밀어냅니다.

이 특허는 배터리 세퍼레이터에 관한 것인가요?

아니요. 중국어 원본 제목은 배터리 선별기이며, 이 장치는 완성된 원통형 셀을 내부 저항에 따라 선별합니다. "세퍼레이터(separator)"라는 단어는 Google 특허의 기계 번역 기록이 중국어 선별기 단어를 잘못 번역하여 나타난 것일 뿐이며, 이 특허는 분리막 필름과는 전혀 관련이 없습니다.

피더는 배터리가 막히는 것을 어떻게 방지하나요?

급지 구멍 아래에 두 개의 김막힘 방지 플레이트가 고정되어 있으며, 그 아래에는 샤프트가 필러 중심축과 동심원을 이루는 첫 번째 모터에 의해 구동되는 휠 타입 필러가 있습니다. 플레이트는 셀 뭉침을 부수고 필러는 셀을 첫 번째 관통홀 쪽으로 하나씩 계량하여 공급이 걸리지 않도록 합니다.

배터리 등급은 어떻게 매겨지나요?

호퍼 뒤쪽의 내부 저항 검출기에는 호퍼 관통홀과 동심원으로 정렬된 프로브가 있습니다. 각 셀이 이송 지점을 지나 이송 장치에 적재되기 전에 프로브가 내부 저항을 측정하고, 제어기가 그 결과를 분류하여 저장합니다.

기계는 어떻게 셀을 올바른 빈으로 라우팅하나요?

이송 브래킷은 본체에 나사로 고정되어 있으며 셀 간격을 유지하는 칸막이 플레이트가 브래킷에 고정된 반타원형 벨트를 지지합니다. 본체의 관통홀에 있는 두 번째 모터가 벨트를 구동하고 후면의 4개 공압 실린더가 각 셀을 저장된 등급의 보관 장치로 밀어 넣습니다. 각 보관 장치에는 쉽게 비울 수 있도록 탈착식 전면 배플이 있습니다.

CN215656472U 특허는 아직 유효한가요?

네. 유효 상태이며, 2021년 9월 9일에 출원되었고 2031년 9월 9일에 만료될 예정입니다.
