특허 CN215696773U - 삼중 롤 전극 캘린더
Oct 28,2026삼각형으로 배치된 3개의 프레스 롤, 연속 브러시 및 필터 롤 세척, 그리고 캘린더와 동기화된 글루 스타트 권취 - TOB 롤러 프레스 이면에 있는 구조적으로 안정된 전극 압연 특허입니다.
전체 명세서 및 도면: Google Patents의 CN215696773U
롤 프레싱은 리튬 배터리 극판 제조에서 없어서는 안 될 단계입니다. 그러나 CN215696773U의 명세서에서는 당시 극판에 사용되던 롤러 프레스가 종종 구조적으로 불안정하며, 압연 중에 불안정한 프레스가 극판을 손상시키고 원자재를 낭비할 수 있다고 직관적으로 지적합니다. 이 특허는 단일 닙 기계에 보강재를 더 추가하는 대신 롤 세트 자체의 형상을 변경합니다.

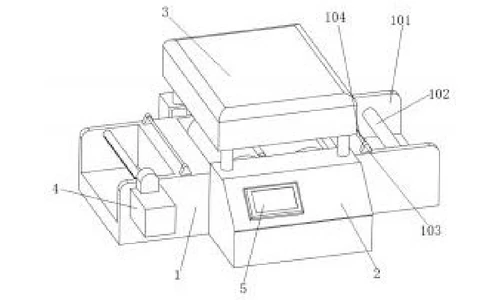

2021년 9월 2일에 출원되고 2022년 2월 1일에 등록된 CN215696773U는 3개의 프레스 롤을 삼각형으로 배열하고 - 작업대에 두 개의 하부 롤을 배치하고 세 번째 롤은 그 위쪽의 들어 올릴 수 있는 캘린더 커버에 장착합니다. 이 삼각형 주위에 롤 표면 세척, 동기식 권취, 패스 양쪽 끝의 일치하는 높이 제한을 추가하여 전극이 평평하고 깨끗하며 안정적인 장력 하에서 압연되도록 합니다.
특허 정보
| 공개 번호 | CN215696773U |
| 발명의 명칭 (원문) | 一种结构稳定的锂电池极片辊压机 (Triangular Three-Roll Electrode Calender) |
| 발명자 | Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen) |
| 현재 양수인 | XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGY의 등록 법인 |
| 출원일 | 2021년 9월 2일 |
| 등록일 | 2022년 2월 1일 |
| 문서 유형 | 실용신안 (종류 코드 U) |
| 법적 상태 | 유효 |
| 만료 예정일 | 2031년 9월 1일 |
| 도면 | 6개 도면 |
| 공식 기록 | Google Patents - CN215696773U |
이 특허가 해결하는 생산 문제
불안정한 구조는 전극을 손상시킵니다. 전극 시트 제조 공정에서 캘린더링(롤 프레싱)은 필수적입니다. 이전에 사용하던 프레스의 경우, 불안정한 기계 구조로 인해 롤링 중에 전극 시트가 이동하거나 변형되어 시트가 손상되고 원자재가 낭비됩니다.
단일 닙은 오류의 여지를 남기지 않습니다. 기존의 2롤 프레스는 상부 롤 하나와 하부 롤 하나 사이의 단일 닙에서 전극을 압착합니다. 이 특허는 대신 3번째 롤이 위에서 압착하는 상태로 전극을 두 개의 하부 롤 사이에 유지하여 전체 패스 동안 안정적으로 유지되는 삼각형 형상에 하중을 분산시킵니다.
오염과 장력도 롤링 결함입니다. 롤 표면에 붙은 이물질이 전극에 눌려 들어갈 수 있으며, 롤링과 권취 사이의 고르지 않은 장력은 완성된 웨브를 늘어나게 하거나 찢을 수 있습니다. 이 특허는 이 둘을 별도의 액세서리가 아니라 동일한 기계 설계 문제의 일부로 다룹니다.
메커니즘 작동 방식
삼각형 3롤 형상(청구항 1 및 4)

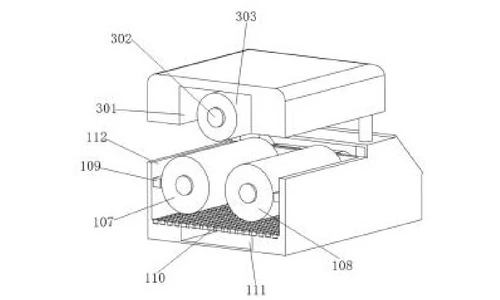

작업대 중앙에 롤링 그루브가 있습니다. 그 내부에는 제1 롤 샤프트의 제1 프레스 롤과 제2 롤 샤프트의 제2 프레스 롤이 하부 쌍을 형성합니다. 작업대 위의 캘린더 커버에는 제3 롤 샤프트와 제3 프레스 롤을 지지하는 커버 캐비티가 포함되어 있습니다. 제3 프레스 롤은 두 개의 하부 프레스 롤과 협력하여 삼각형 3롤 구조를 형성합니다. 전극 웨브는 두 개의 하부 롤 위로 안내되는 동시에 닫히는 상부 롤이 위에서 아래로 누릅니다. 명세서에 따르면 이 삼각형 배열은 롤링 공정을 더욱 안정적으로 만들고 롤링 균일성을 높입니다.
동기화된 롤 구동(청구항 2)

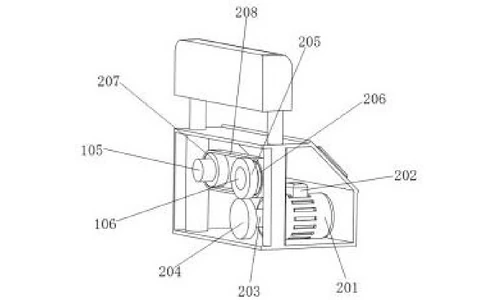

작업대 전면의 롤링 모터 박스 내부에서 롤링 모터가 제1 기어를 구동하고, 이 기어는 제2 기어와 맞물린 다음 제1 롤 샤프트에 키로 고정된 제3 기어와 맞물립니다. 롤링 구동 벨트는 제3 기어를 제2 롤 샤프트에 키로 고정된 제4 기어와 결합합니다. 이러한 기어 맞물림과 벨트 동력 전달 체인을 통해 두 하부 프레스 롤 모두 정확히 동일한 회전 속도를 유지하며, 명세서에서는 이를 통해 롤링 효과가 향상된다고 설명합니다.
연속 롤 표면 청소(청구항 3 및 5)

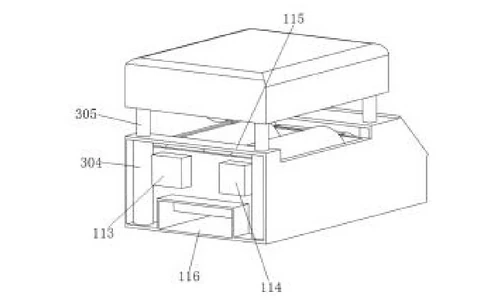

두 개의 롤링 브러시롤링 홈의 내벽에 고정되어 제1 및 제2 압연 롤과 협동하며, 회전할 때 롤 표면의 이물질을 닦아냅니다. 홈 아래에는 타공된 필터 플레이트가 있어 분리된 찌꺼기가 아래의 불순물 수집 홈으로 떨어지게 합니다. 모터 박스 먼쪽의 보호 박스에는 홈을 통해 개방되는 불순물 수집구가 있어, 닦아낸 찌꺼기가 닙으로 다시 들어가지 않고 수집되어 배출됩니다.
전동 실린더가 장착된 승하강식 캘린더 커버 (청구항 6)
캘린더 커버 아래의 4개 신축식 샤프트는 보호 박스와 롤링 모터 박스 내부에 수용되고 컨트롤러에 연결된 전동 실린더에 의해 구동됩니다. 실린더는 제3 압연 롤을 포함한 전체 커버를 들어 올리고 내려 롤 사이에 전극 웹을 빠르고 편리하게 장착할 수 있도록 합니다. 양쪽 하단 롤 샤프트의 샤프트 씰은 저널을 보호합니다.
동기화된 접착제 권취 시작 (청구항 7 및 8)

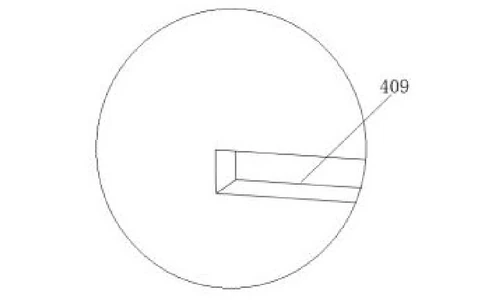

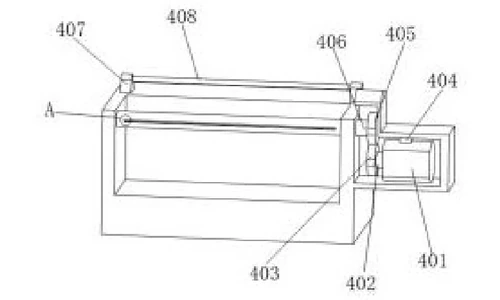

작업대의 왼쪽 끝에 있는 권취 모터 박스는 제5 및 제6 기어 쌍을 통해 권취 샤프트를 구동합니다. 권취 모터는 캘린더 모터와 동일한 컨트롤러에 연결되어 있어 권취 속도가 압연 속도에 맞춰 동기화되며, 압연된 전극이 당겨지거나 늘어나지 않습니다. 권취 샤프트의 클램핑 홈에는 접착제가 도포되어 있어 웹의 시작 부분이 단단히 고정되어 팽팽하고 균일하게 감깁니다.
급지 및 권취 시 높이 제한 (청구항 1, 7 및 8)
작업대 우측 끝의 급지 트로프에는 급지 샤프트와 급지 높이 제한 로드가 있고, 이에 대응하는 권취 높이 제한 로드가 권취 측에 정확히 동일한 높이로 위치합니다. 두 로드 모두 연마 및 전기도금된 강철로 만들어집니다. 전극은 급지 로드를 통과하고, 롤을 거쳐 권취 로드를 지나도록 스레딩되어 압연 전후에 수평을 유지하므로 압연 안정성에 더욱 기여합니다.
청구된 이점
| 이점 | 관련 메커니즘 |
|---|---|
| 웹 전반의 균일성이 향상된 안정적인 압연 | 삼각형 3롤 배치 (두 하단 롤 위의 캘린더 커버에 있는 제3 압연 롤) |
| 양쪽 하단 롤의 동일한 표면 속도 | 롤링 모터의 기어 트레인 및 벨트 드라이브 |
| 생산 중 롤 표면의 이물질 제거 유지 | 보호 박스로 배출되는 롤링 브러시, 타공된 필터 플레이트 및 불순물 수집 홈 |
| 롤 간 빠르고 안전한 웹 장착 | 4개의 신축식 샤프트에서 캘린더 커버를 들어 올리는 전동 실린더 |
| 압연된 전극 권취 시 늘어남 손상 방지 | 캘린더 모터와 동기화된 권취 모터, 권취 샤프트의 접착제 코팅된 클램핑 홈 |
| 닙 전후의 수평 웹 이송 | 공급 및 권취 측의 맞춤형 연마된 강철 높이 제한 로드 |
2롤 전극 캘린더와의 비교
명세서는 이전에 사용된 프레스의 경우 불안정한 기계 구조로 인해 압연 중에 전극 시트가 이동하거나 변형되어 시트가 손상되고 원자재가 낭비된다고 경고합니다. 이에 대한 해결책은 기하학적 구조에 있습니다. 즉, 삼각형으로 배열된 세 개의 프레스 롤입니다.
| 치수 | 기존 방식 | 본 특허 설계 |
|---|---|---|
| 구조 | 부하 시 이동하기 쉬운 2롤 프레스 | 캘린더 커버에 세 번째 롤이 있는 삼각형 3롤 배치 |
| 롤 청소 | 생산 중에 잔여물 축적 | 회전 브러시, 타공 필터 플레이트 및 불순물 트로프를 통한 연속 청소 |
| 권취 | 권취 신축으로 인한 압연 전극 손상 | 캘린더 모터와 동기화된 권취 모터 및 글루 스타트 클램핑 홈 |
이 기술이 오늘날 사용되는 곳
이 특허는 TOB 생산 라인의 삼각형 롤 전극 캘린더의 기계적 구조를 다룹니다. 이 특허가 보호하는 기하학적 구조(삼각형을 이루는 두 개의 하단 롤과 닫히는 상단 롤, 청소 브러시 및 동기화된 권취 장치)는 당사의 캘린더 장비가 전극 압연을 안정적이고 깨끗하며 고르게 유지하는 방식입니다.
관련 장비 문의: 견적 요청
자주 묻는 질문
특허 CN215696773U는 어떤 내용을 다루나요?
작업대의 하단 프레스 롤 두 개와 함께 작동하는, 들어 올릴 수 있는 캘린더 커버 내부의 세 번째 프레스 롤을 중심으로 삼각형 3롤 배치로 제작된 리튬 배터리 전극 롤러 프레스(캘린더)를 다루며, 기어 및 벨트 구동, 브러시 및 필터 롤 청소, 캘린더 속도와 동기화된 글루 스타트 권취 장치를 포함합니다.
세 개의 프레스 롤을 삼각형으로 배열하는 이유는 무엇인가요?
두 개의 하단 롤과 닫히는 상단 롤 하나를 삼각형으로 배치하여 2롤 사이의 단일 닙에 의존하는 대신, 상단 롤이 균일하게 누르는 동안 안정한 압연 기하학적 구조로 전극을 지지합니다. 명세서에 따르면 삼각형 압연 구조는 압연 공정을 더욱 안정적으로 만들고 압연 균일성을 향상시킵니다.
캘린더는 생산 중에 프레스 롤을 어떻게 깨끗하게 유지하나요?
압연 홈 벽에 고정된 두 개의 청소 브러시가 회전하면서 첫 번째와 두 번째 프레스 롤의 표면을 닦아냅니다. 브러시로 털어낸 이물질은 타공 필터 플레이트를 통과하여 불순물 수집 트로프에 떨어지고 보호 상자를 통해 배출되므로 잔여물이 전극에 압착되지 않습니다.
압연된 전극이 늘어나거나 손상되지 않고 어떻게 권취되나요?
권취 모터가 기어 한 쌍을 통해 권취 샤프트를 구동하고 캘린더 모터와 동일한 제어기에 연결되어 권취 속도가 압연 속도와 일치합니다. 웹의 시작 부분은 샤프트의 접착제가 코팅된 클램핑 홈에 고정되며, 공급 및 권취 측의 맞춤형 높이 제한 로드가 압연 전후에 전극을 수평으로 유지합니다.
특허 CN215696773U는 여전히 유효한가요?
네, 유효합니다. 2021년 9월 2일에 출원되어 2022년 2월 1일에 등록되었으며, 중국 실용신안 10년 임기에 따라 2031년 9월 1일에 만료될 예정입니다.
