특허 CN215610864U - 대용량 진공 슬러리 믹서
Oct 23,20263개의 교반봉 세트, 벽면 스크레이퍼 및 단계별 제어 속도를 통해 배터리 원료를 완전히 분산된 전극 슬러리로 변환하는 리프트 앤 실(lift-and-seal) 방식의 트윈 배럴 진공 믹서입니다.
전체 명세서 및 도면: Google Patents의 CN215610864U
리튬 이온 배터리 생산에서 셀 슬러리의 혼합과 분산은 최종 제품 품질의 30% 이상을 결정하며, 명세서에서는 이를 전체 생산 공정에서 가장 중요한 연결 고리로 규정하고 있습니다. 그러나 기존에 사용되던 믹서는 평균적인 교반 효과만을 제공했습니다. 즉, 제대로 분산되지 않은 활물질이 두 전극 사이를 고르지 않게 이동하며, 이러한 불균일성은 슬러리를 따라 코팅된 전극, 건조된 코팅, 그리고 최종적으로는 셀 용량과 수명까지 그대로 이어집니다.
2021년 8월 26일에 출원된 CN215610864U는 기계적 수준에서 이 문제를 해결합니다. 이 진공 믹서는 한 배럴을 다른 배럴 위로 들어 올려 슬러리 챔버를 밀폐하며, 교반기는 3개의 교반봉 세트와 3개의 벽면 스크레이핑 바를 결합하고, 감속기를 통해 제어 장치가 각 배치 단계마다 서로 다른 교반 속도를 할당할 수 있도록 합니다.
특허 정보
| 공개 번호 | CN215610864U |
| 발명의 명칭 (원문) | 一种搅拌效果好的大型电池原料搅拌机 (대용량 진공 슬러리 믹서) |
| 발명자 | Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen) |
| 현재 양수인 | XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGY의 등록 법인 |
| 출원일 | 2021년 8월 26일 |
| 등록일 | 2022년 1월 25일 |
| 문서 유형 | 실용신안 (등록, 종류 코드 U) |
| 법적 상태 | 유효 |
| 만료 예정일 | 2031년 8월 26일 |
| 도면 | 6개 도면 |
이 특허가 해결하는 생산 문제
캐소드 슬러리는 바인더, 도전재 및 양극재로 구성되며, 애노드 슬러리는 바인더와 흑연 탄소로 구성됩니다. 각 배치는 온도, 점도 및 주위 환경의 변화를 수반하는 액-액 및 액-고 혼합, 용해, 분산 단계의 연속입니다. 입상 활물질이 고르게 분산되지 않으면 전극 간의 리튬 이온 수송에 지장이 생기며 모든 후속 공정에도 악영향을 미칩니다.
명세서에서는 취약점을 직접적으로 지적합니다. 당시 이용 가능한 장비에서는 셀 슬러리의 교반 효과가 평범한 수준에 불과했으며, 완전히 균질화되지 않은 슬러리는 시장 전반에 걸쳐 배터리 품질을 고르지 않게 만듭니다. CN215610864U의 장치는 슬러리가 코터에 도달하기 전에 이러한 격차를 해소하도록 설계되었습니다.
메커니즘 작동 방식
리프트 및 실링 방식의 트윈 배럴 챔버

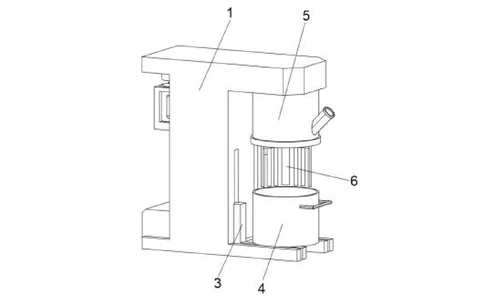

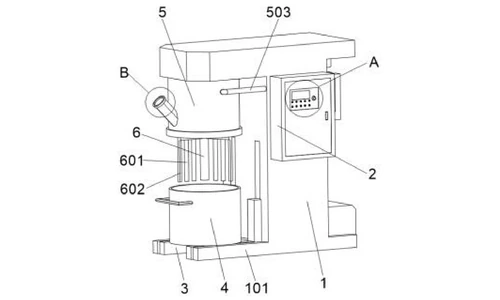

믹서에는 하단 도어가 없습니다. 프레임(1)의 베이스(101) 내부의 리프팅 테이블(3) 위에 하부 혼합 배럴(4)이 놓여 있습니다. 프레임 우측 하단의 리프터(7)가 하부 배럴이 고정된 상부 배럴(5)에 닿을 때까지 테이블을 들어 올리며, 이곳에서 두 배럴 사이의 실링 링이 챔버를 밀폐하여 배기할 수 있도록 합니다. 하부 및 상부 배럴은 명세서에서 안정적인 물리적, 화학적 거동과 내식성을 위해 선택된 SUS304 스테인리스 스틸로 만들어졌습니다.
로드와 월 스크레이퍼가 있는 교반기
상부 배럴 내부에서 교반기(6)는 안쪽 면에 3세트의 교반 로드(601)를, 바깥쪽 면에 3개의 벽면 스크레이핑 바(602)를 지지합니다. 로드는 슬러리를 분산시키고, 스크레이퍼는 배럴 벽에서 재료를 들어 올려 흐름 속으로 다시 밀어 넣으므로 벽면에 정체되는 층이 남지 않으며 배치가 단순한 중앙 교반을 넘어 철저하게 교반됩니다.
진공 라인, 뷰포트 및 제어

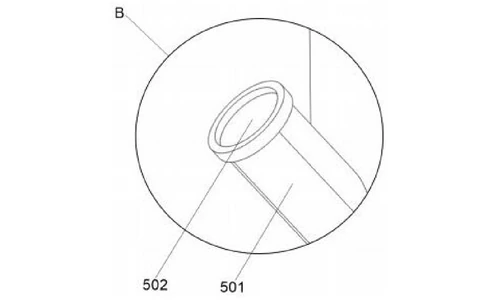

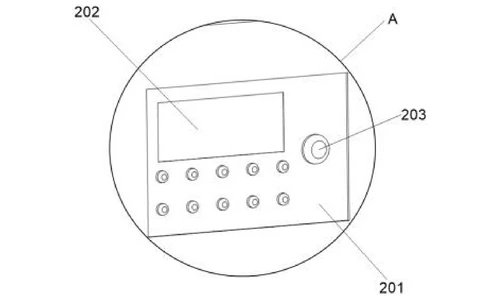

진공 라인(503)은 상부 배럴의 전면을 프레임 내부의 진공 유닛과 연결하여 혼합 전과 혼합 중에 밀폐된 챔버에서 공기를 빼내도록 합니다. 시력 포트(501)상부 배럴의 왼쪽 하단에 위치하며, 강화 유리 중앙이 있는 실링 커버(502)로 닫혀 있어 작업자가 슬러리를 실시간으로 관찰할 수 있습니다. 프레임 전면에 있는 컨트롤러(2)에는 작동 매개변수를 위한 LED 디스플레이(202)와 비상 정지 버튼(203)이 장착되어 있습니다.
체인 구동 감속기 및 단계 제어 속도

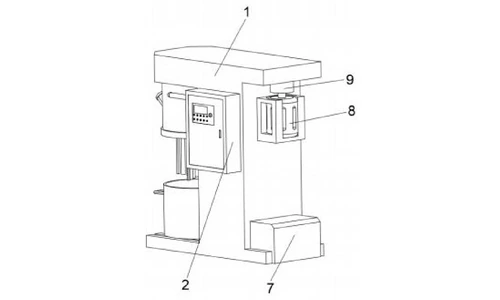

모터 고정 시트를 통해 프레임 벽에 고정된 모터(8)는 감속기(9) 위에 위치합니다. 감속기는 사양서에 언급된 바와 같이 부드럽고 조용하게 작동하는 체인을 통해 교반기에 동력을 전달합니다. 감속기 출력 속도가 컨트롤러에서 조절되므로, 이 기계는 혼합 품질에 대한 사양서의 2단계 답변 중 두 번째 부분에 해당하는 동일한 배치 내의 다양한 교반 단계에 서로 다른 속도를 할당할 수 있습니다.
작동 순서

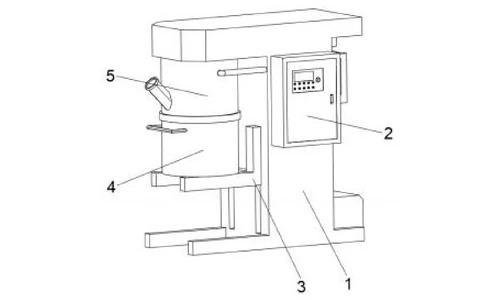

하강된 테이블 위에 놓인 하부 배럴에 원료를 투입합니다. 그런 다음 리프터가 하부 배럴을 들어 올려 상부 배럴과 밀폐 접촉시키고, 진공 장치가 챔버 내부를 진공 상태로 배기하며, 모터가 가동을 시작합니다. 작업자가 투시창을 통해 관찰하는 동안 교반기가 지정된 속도 단계에 따라 슬러리를 교반합니다. 혼합이 완료되면 테이블이 하강하고 배럴이 분리되며 배치가 배출됩니다.
청구된 이점
| 이점 | 구현 메커니즘 |
|---|---|
| 벽면 정체층 없는 철저한 슬러리 혼합 | 교반기에 장착된 3개의 교반봉 세트 및 3개의 벽면 스크레이핑 바 |
| 배치당 더 높은 슬러리 품질 | 혼합 공정 전반에 걸쳐 단계별로 컨트롤러가 조절하는 감속기 출력 속도 |
| 기밀성 및 내식성을 갖춘 공정 챔버 | 접합부에 씰링 링이 있는 리프트 밀폐형 SUS304 배럴 |
| 혼합 중 실시간 육안 모니터링 | 강화 유리 밀폐 커버가 장착된 투시창 |
| 안정적이고 조용한 동력 전달 | 감속기에서 교반기로 이어지는 체인 드라이브 |
기존 슬러리 혼합 용기와의 비교
각 슬러리 배치는 온도와 점도가 변화하면서 진행되는 연속적인 혼합, 용해 및 분산 단계로 이루어집니다. 입상 활물질이 완전히 분산되지 않으면 전극 품질이 저하되므로, 일관성 확보는 믹서 자체의 성능에 달려 있습니다.
| 항목 | 기존 방식 | 본 특허 설계 |
|---|---|---|
| 혼합 동작 | 단일 교반기, 벽면에 정체층 발생 | 하나의 교반기에 세 세트의 교반봉과 세 개의 벽면 스크레이퍼 바 장착 |
| 속도 제어 | 전체 배치에 대해 고정된 속도 | 혼합 공정 동안 제어기로 단계별 속도가 조절되는 체인 구동 방식의 감속기 |
| 공정 씰 | 개방형 또는 클램프형 용기, 누출 및 부식 위험 있음 | 실링 링과 진공 라인이 장착된 승강 밀폐형 SUS304 이중 배럴 |
이 기술이 오늘날 사용되는 분야
이 특허는 TOB의 대형 진공 믹서 뒤에 숨겨진 슬러리 혼합 아키텍처를 다룹니다. 승강 밀폐형 배럴 챔버, 벽면 스크레이퍼 교반, 단계별 제어 속도의 조합은 당사의 혼합 장비가 코팅 품질의 기반이 되는 균질한 전극 슬러리를 제공하는 방식입니다.
- 2000L 유성형 진공 믹서 및 분산기- 배터리 슬러리를 위한 생산 규모의 혼합 및 분산
- 전극 제조 장비- 슬러리 혼합, 테스트, 코팅, 압연 및 슬리팅 장비
관련 장비 문의: 견적 요청
자주 묻는 질문
특허 CN215610864U는 어떤 내용을 다루나요?
고정된 상부 배럴과 밀폐되도록 들어 올리는 하부 혼합 배럴, 세 세트의 교반봉과 세 개의 벽면 스크레이퍼 바가 있는 교반기, 밀폐된 챔버로 연결되는 진공 라인, 그리고 제어기에 의해 속도가 단계별로 조절되는 체인 구동 방식의 감속기를 중심으로 구축된 배터리 원료용 대용량 진공 슬러리 믹서를 다룹니다.
배터리 생산에서 슬러리 혼합 품질이 매우 중요한 이유는 무엇인가요?
명세서에 따르면 슬러리 혼합 및 분산은 리튬 이온 배터리 생산에서 최종 제품 품질의 30% 이상에 영향을 미칩니다. 균일하게 분산되지 않은 활물질 입자는 전극 간의 리튬 이온 이동을 방해하고 코팅된 전극, 셀 용량 및 수명을 저하시킵니다.
교반기에 교반봉뿐만 아니라 벽면 스크레이퍼 바도 함께 장착된 이유는 무엇인가요?
세 세트의 교반봉은 슬러리를 분산시키고, 세 개의 벽면 스크레이퍼 바는 배럴 벽면의 물질을 긁어내어 흐름 속으로 다시 유입시킵니다. 스크레이퍼가 없으면 벽면에 정체층이 생겨 배치가 완전히 균질화되지 않습니다.
믹서는 단계 간 교반 속도를 어떻게 조절하나요?
모터가 체인으로 연결된 감속기를 통해 교반기를 구동합니다. 제어기가 감속기의 출력 속도를 조절하므로 배치 내의 서로 다른 교반 단계가 서로 다른 속도로 작동하며, 이는 명세서에서 슬러리 품질을 더욱 향상시킨다고 설명하는 메커니즘입니다.
혼합 배럴은 어떤 재질로 만들어졌나요?
하부 및 상부 배럴은 SUS304 스테인리스 스틸로 제작되었으며, 명세서에서는 물리적 및 화학적 거동이 안정적이고 부식에 강하다고 설명합니다. 배럴 사이의 실링 링은 진공 혼합 중에 챔버가 기밀 상태를 유지하도록 합니다.
특허 CN215610864U는 여전히 유효한가요?
네. 유효 상태이며, 2021년 8월 26일에 출원되어 2022년 1월 25일에 등록되었고, 예상 만료일은 2031년 8월 26일입니다.
