박막 태양전지 기판 조립 및 패키지용 라미네이팅 머신

내가 아민화 기계 t에서 사용된다 박막형 태양전지 기판 및 백플레인 패키징 라인.
  • 브랜드:

    TOB NEW ENERGY
  • 제품 번호.:

    TOB-TFSC-Lam
  • 주문 (moq):

    1
  • 지불:

    L/C,T/T
  • 제품 원산지:

    china
  • 배송 포트:

    xiamen
제품 상세 정보

박막 태양전지 기판 조립 및 패키지용 라미네이팅 머신


명세서


이 장비는 기판 절연 접착제 적용, 컨버전스 스트립 적용, 전환 스트립 적용, 실런트 적용, EVA 4면 절단 및 펀칭 및 커버 후면판,을 포함한 기판 및 백플레인 패키징 라인,에 사용됩니다. 3 전체 라인 출력 효율 ≤ 50S, 고정밀 및 효율성.


장비 구성 및 소개

기계가 자동으로 EVA 필름을 잡아당겨 절단한 후, 절단 플랫폼으로 이동, 진공 흡입판이 EVA 필름을 누르고, 진공 흡입판의 외부 링에서 EVA 필름을 절단합니다( 커터와 회전 장치에는 안전 보호 후드가 장착되어 있습니다), EVA 소재 펀칭.을 완료하는 동안

절단 후, 진공 흡입 컵이 자동으로 배터리 플레이트의 상단으로 이동하고, 필름 전달 메커니즘 복귀 후. 기판 중앙의 EVA 필름을 정확하게 덮습니다, 유리 백 시트 자동 터닝 머신(안전망 장착)은 EVA 필름으로 덮인 배터리 플레이트에 미리 준비된 유리 후면 시트를 덮습니다. 깔린 EVA는 주름이 없고 얼룩이 없으며, 절단 폐기물이 자동 수집. 적층 후 백보드, 오일 없음, 먼지 및 치핑 없음


매개변수

a. 외관 크기:

5520*2570*1800(600*1200 기판용);

8255*1800*1700(1000*2000 기판용);

b. 실행 속도: 50~400mm/s 조정 가능(터치 스크린 디지털 조정 가능)

c.기판 위치 공차: ±0.5mm

d. EVA 절단 정확도: ±0.5mm,

eva 필름 펀칭 위치 정확도: ±0.5mm

eva 필름 펀칭 치수 정확도: ±1mm

e. EVA 필름과 실링 테이프 사이의 일치 간격: -0.5mm~1.5mm

f.백플레인 적층 편차: ±1mm

g.eva 절단 크기 ±5mm 주변 조정 가능(정확한 조정 장치 포함)

h. EVA 펀칭 나이프의 수명 >300000회

i.에바 재충전 시간 <4초

j.전체 효율 ≤52s


제품 전시


Laminating Machine


Laminating Machine


이메일: tob.amy@tobmachine.com

스카이프 : mywangbest86

Whatsapp/전화 번호: +86 181 2071 5609

메세지를 보내다

당신이 우리의 제품에 관심이 있고 세부 사항을 더 알고 싶은 경우에, 여기에 메시지를 남겨주세요

우리의 작품
관련 상품
씰링 테이프 접착 기계
박막 태양전지 제조용 부틸 고무 실링 테이프 접착기
이 기계는 자동 부틸 테이프 적용 시스템, 자동 부틸 테이프 릴리스 및 수집 시스템, 칩 자동 전송 및 위치 지정 시스템, 및 제어 시스템.으로 구성됩니다.
부스 바 접착 기계
박막 태양전지 제조용 부스바 접착기
이 기계는 자동 버스 바 시스템, 자동 버스 바 해제 시스템, 자동 위치 전송 시스템 및 제어 시스템.으로 구성됩니다.
절연 테이프 접착 기계
박막 태양전지 제조용 절연테이프 접착기
이 기계는 자동 절연 테이핑 시스템, 자동 절연 테이프 릴리스, 테이프 수집 시스템, 칩 자동 전송 및 위치 결정 시스템 및 제어 시스템.으로 구성됩니다.
배수 스트립 접착 기계
박막 태양전지 제조용 배수 스트립 접착기
이 기계는 자동 테이핑 전도성 접착제 시스템, 자동 테이프 릴리스 및 수집 시스템, 자동 위치 지정 및 전송 시스템 및 제어 시스템.을 포함하는 롤온 글루 헤드, 2~3 세트로 구성됩니다.
진공 오븐
리튬이온 배터리 연구용 진공 건조 오븐

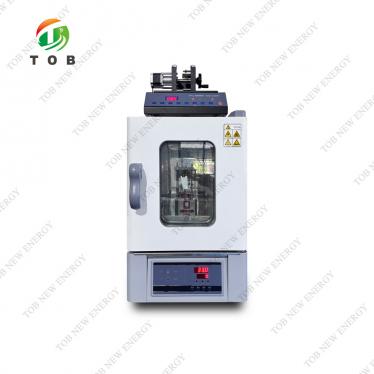

배터리 부문에서 이 TOB-DZF-6020 실험실 진공 건조 오븐은 주로 리튬 이온 배터리 재료, 전극 시트 및 배터리 셀 진공 건조에 사용됩니다.
