4범위 5V100mA 코인 셀 테스터

4개 테스트 범위 5V100mA 코인 셀 테스터 - TOB-CT-4008Q-5V100mA-HWX

제품 개요 및 이상적인 응용 분야

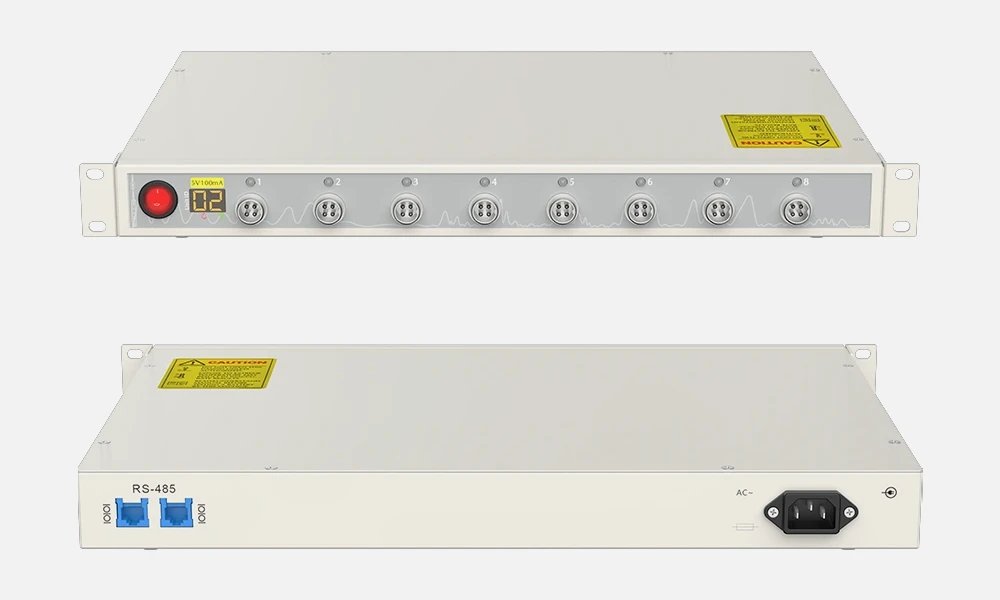

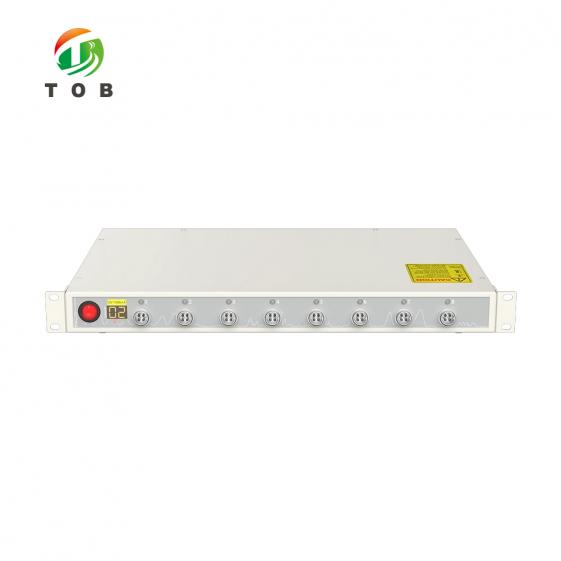

TOB-CT-4008Q-5V100mA-HWX는 코인 셀 및 기타 소형 셀의 충방전 사이클링, 용량 테스트, DCIR 측정 및 펄스 테스트를 위해 설계된 4개 테스트 범위의 코인 셀 테스터입니다. 이 장비는 1U 19인치 섀시(483 x 310 x 43 mm)에 8개의 독립적인 채널을 제공하며, 각 채널은 정전류 소스를 위한 루프와 정전압 소스를 위한 루프 등 이중 폐루프 구조로 구축되어 있고 셀 단자에서 정확한 측정을 위한 4선식 데이터 수집 기능을 갖추고 있습니다.

이 테스터의 결정적인 강점은 0.1 mA, 1 mA, 10 mA, 100 mA의 4가지 전류 범위입니다.최소 출력 전류 0.2 μA와 결합되어 있습니다. 코인 셀은 매우 적은 양의 활물질을 포함하므로 테스트에 필요한 전류 범위는 마이크로암페어에서 100밀리암페어까지 다양합니다. 단일 범위 장비로는 이 범위를 일관된 정확도로 측정할 수 없습니다. 4범위 아키텍처를 통해 테스터는 재료 연구에 사용되는 마이크로암페어 수준의 전류부터 고속 평가에 필요한 100 mA 전류까지 각 테스트를 가장 정확한 범위에서 실행할 수 있습니다. ≥ 1 GΩ의 입력 저항은 전압 측정이 셀에 부하를 주는 것을 방지하여 가장 작은 전류에서도 정확도를 유지합니다.

기본 사이클링 외에도 이 장비는 DCIR 테스트와 펄스 충방전 프로그램을 지원합니다(전류 또는 전력 모드, 최소 펄스 폭 500 ms, 단계당 최대 32개 펄스, 전압 또는 상대 시간으로 차단). 테스트 데이터는 TCP/IP 연결을 통해 MySQL 데이터베이스에서 관리되며 EXCEL, TXT, GRAPH, PDF 및 CSV 형식으로 내보낼 수 있습니다. 옵션인 통신 확장은 DBC 구성과 함께 CAN, RS485 및 BMS 통신을 지원합니다.

이상적인 용도:

• 코인 셀(CR2032 등급 및 유사 제품)을 사용하여 양극재, 음극재, 전해질 및 첨가제를 평가하는 배터리 재료 연구 개발.
• 코인 셀 사이클링, 속도 테스트 및 형성 연구를 수행하는 대학 및 기관 배터리 실험실.
• 마이크로암페어 수준의 측정 분해능과 하나의 장비에서 넓은 전류 범위를 필요로 하는 셀 개발 팀.
• 샘플 형식에 맞춰 선택된 옵션 클램프 유형(악어 클립, 폴리머 또는 코인 셀 클램프)을 사용하여 소형 셀을 테스트하는 품질 관리 및 평가 실험실.

4가지 범위, 0.2 μA 최소 출력 및 클램프 옵션이 귀하의 코인 셀 테스트 프로그램과 일치하는지 확인해야 합니까? 샘플 형식과 테스트 계획을 당사의 배터리 테스트 엔지니어에게 문의하십시오.

배터리 재료 연구에서 코인 셀 테스트의 위치

코인 셀은 배터리 재료 연구의 표준 테스트 수단입니다. 코인 셀은 연구 대상 재료의 작은 디스크(종종 몇 밀리그램의 활물질만 사용), 분리막, 전해질 및 상대 전극을 버튼 모양의 케이스에 밀봉하여 조립됩니다. 활물질 로딩이 매우 적기 때문에 테스트 전류는 저속 특성 분석 시 마이크로암페어에서 최대 100밀리암페어까지 작으며, 전압 측정 시 셀에 부하를 주지 않아야 합니다.

코인 셀 테스터를 사용하는 테스트 워크플로우는 다음과 같습니다:

• 코인 셀 조립: 전극 샘플, 분리막 및 전해질을 조립하고 글로브 박스나 건조한 환경에서 코인 셀 케이스에 밀봉합니다.
• 고정 장치 연결:코인 셀을 적절한 클램프(버튼 셀용 코인 셀 클램프, 기타 소형 샘플용 악어 클립 및 폴리머 클램프)를 통해 테스터에 연결합니다.
• 전기 테스트: 테스터가 정의된 프로그램(충방전 사이클링, 속도 테스트, DCIR 측정 또는 펄스 프로필)을 실행하며, 각 채널이 하나의 셀을 독립적으로 제어합니다.
• 데이터 분석: 결과는 MySQL 데이터베이스에 기록되며 분석, 보고 또는 아카이빙을 위해 EXCEL, TXT, GRAPH, PDF 또는 CSV 형식으로 내보냅니다.
• 다음 배치:8개의 독립적인 채널을 통해 여러 셀을 병렬로 테스트한 다음, 테스트가 끝나면 꺼내고 다음 배치를 위해 교체할 수 있습니다.

이것이 바로 다채널, 다범위 테스터가 재료 실험실의 핵심이 되는 워크플로우입니다. 새로운 재료, 전해질 또는 첨가제 배합마다 동일한 조건에서 사이클링할 새로운 코인 셀 세트가 필요하며, TOB-CT-4008Q-5V100mA-HWX의 8개 독립 채널은 단일 1U 장비에서 이러한 병렬 처리 능력을 제공합니다.

TOB-CT-4008Q-5V100mA-HWX의 주요 엔지니어링 특성

• 4가지 테스트 범위:0.1 mA / 1 mA / 10 mA / 100 mA- 0.2 μA의 최소 출력 전류와 범위별로 조정된 CV 차단 전류(0.1 μA / 1 μA / 10 μA / 0.1 mA)를 갖춘 4범위 구조는 테스터에 코인 셀 작업을 위한 넓은 동적 범위를 제공합니다. 저속 특성 분석은 범위 1에서 실행되고, 고속 평가는 범위 4에서 실행되며, 이 모든 것이 하드웨어 변경 없이 하나의 장비에서 이루어집니다.
• 0.2 μA의 최소 출력 전류- 0.2 μA의 최소 출력 전류를 통해 테스터는 코인 셀의 저속 및 고해상도 평가에 사용되는 매우 작은 전류를 인가할 수 있습니다. 이는 단일 범위 장비로는 정확하게 전달할 수 없는 전류입니다.
• ≥ 1 GΩ의 높은 입력 저항- ≥ 1 GΩ의 입력 저항은 전압 측정이 셀에 미치는 부하 효과를 최소화합니다. 코인 셀 테스트의 일반적인 마이크로암페어 전류에서 저임피던스 입력은 셀에서 전류를 끌어와 측정을 왜곡할 수 있습니다. 이 장비의 높은 입력 저항은 가장 작은 전류에서도 전압 정확도를 유지합니다.

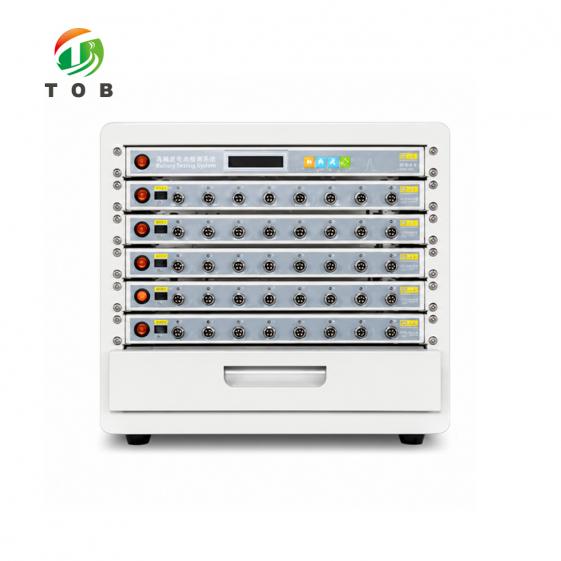

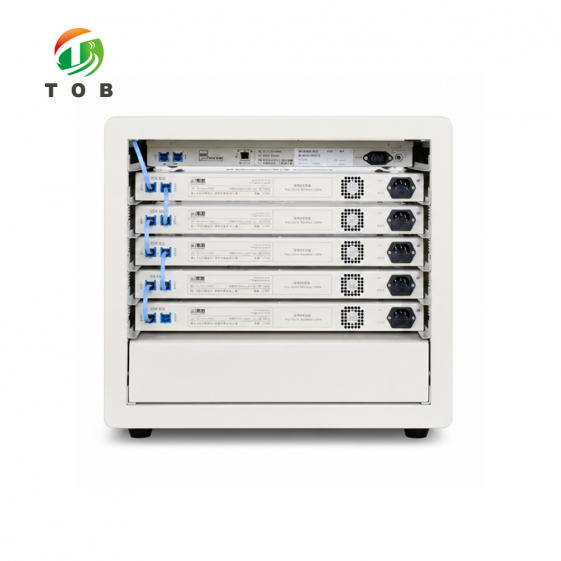

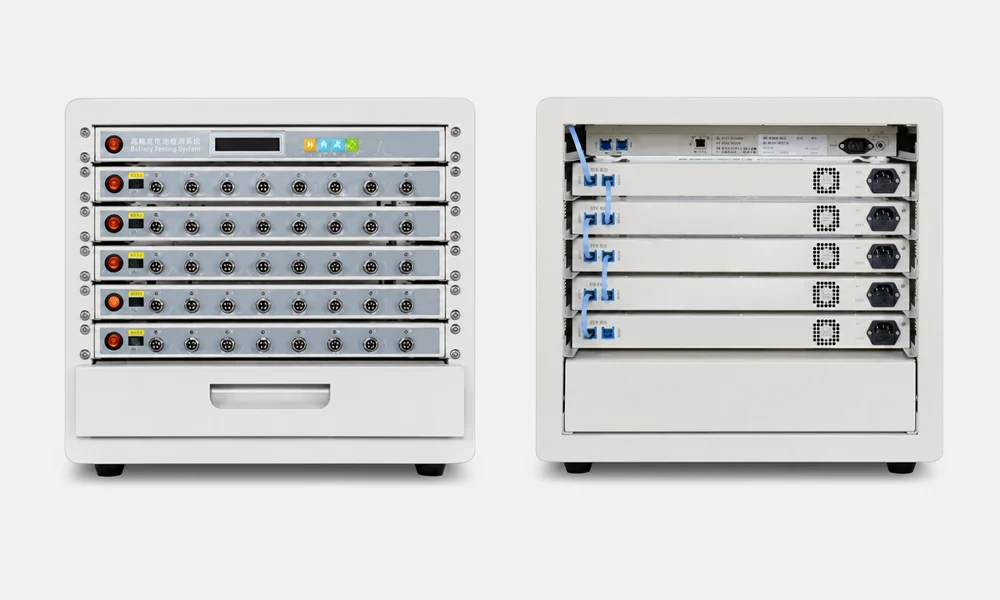

• 1U 섀시의 8개 독립 채널- 이 장비는 1U 19인치 섀시(483 x 310 x 43 mm)에 각각 독립적으로 제어되는 8개의 채널을 제공합니다. 이는 재료 실험실에 단일 랙 유닛 내에서 8개의 병렬 테스트 위치를 제공하여 사용 가능한 벤치 공간 대비 높은 채널 밀도를 제공합니다.
• 이중 폐루프 독립 CC/CV 소스- 각 채널은 독립적인 정전류 소스와 정전압 소스를 이중 폐루프 구조로 쌍을 이룹니다. 이는 모든 충전 프로토콜의 핵심 지점인 CC-CV 전환 과정에서 전압이나 전류를 정확하게 유지합니다. 채널 병렬 처리는 지원되지 않으므로 각 채널은 하나의 독립적인 셀에 사용됩니다.
• 4선식 데이터 수집 및 24비트 AD / 16비트 DA 체인- 전압 및 전류 감지는 4선식(켈빈) 연결을 사용하며, 측정 체인은 24비트 AD 및 16비트 DA 변환을 사용합니다. 전압 및 전류 정확도는 FS의 ± 0.01 %, 전력 정확도는 FS의 ± 0.02 %입니다. 데이터는 10 Hz(최소 100 ms 간격)로 기록되며, 전류 응답 시간은 1 ms 이내(FS의 10 % ~ 90 %)입니다.
• 펄스 테스트 및 DCIR- 펄스 충/방전 프로그램은 정전류 또는 정전력 모드에서 실행되며, 최소 펄스 폭은 500 ms이고 단계당 최대 32개의 펄스를 지원하며 전압 또는 상대 시간에 의해 차단됩니다. DCIR 테스트는 코인 셀 샘플의 내부 저항 평가를 위해 지원됩니다.
• 포괄적인 보호: 소프트웨어 및 하드웨어- 소프트웨어 보호는 전압 상/하한, 전류 상/하한 및 추가 매개변수와 같은 설정 가능한 안전 조건을 허용하며, 하드웨어 보호는 역방향 연결 방지, 과전압, 과전류 및 과열을 포함하여 장시간 사이클링 동안 코인 셀 샘플과 장비를 모두 보호합니다.
• 표준 내보내기 형식을 갖춘 데이터베이스 관리 데이터- 테스트 데이터는 TCP/IP 호스트 통신을 사용하는 MySQL 데이터베이스를 통해 관리되며 분석, 보고 및 아카이빙을 위해 EXCEL, TXT, GRAPH, PDF 및 CSV 형식으로 내보내져 연구 문서화 및 배치 비교를 지원합니다.

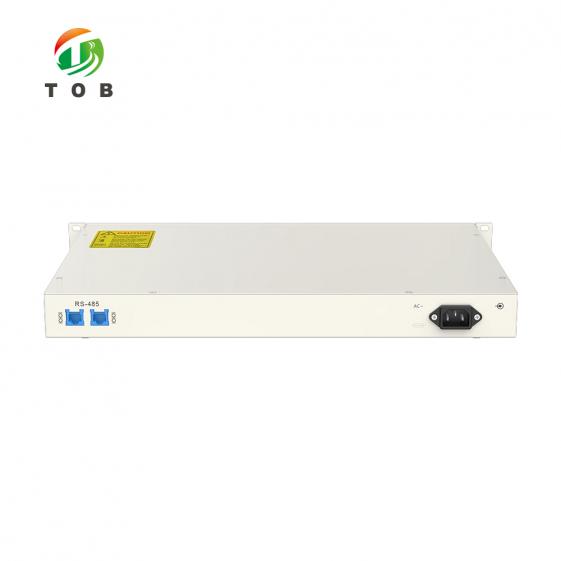

• 포괄적인 통신 옵션- 옵션인 통신 확장은 DBC 구성이 포함된 BMS 통신을 포함하여 CAN 및 RS485 통신을 지원하며, 배터리 관리 시스템이 참여하는 테스트 프로그램으로 장비의 범위를 확장합니다.

기술 사양

1. 일반

2. 전압

3. 전류

4. 전력

5. 시간

6. 작동 모드

7. 사이클

8. 보호 모드

9. 통신 및 컴퓨터 구성 요구 사항

10. 작동 및 보관 환경 요구 사항

11. 고정 장치 사양 및 장비 치수

주문 참고: 테스터 5세트 주문 시, 제어 장치 1대와 선반 1개가 무료로 제공됩니다(제품 주문 정보에 명시된 대로; 최종 구성은 주문 확인 시 확정하십시오).

실용적인 테스트 권장 사항

• 클램프 선택:클램프 유형은 선택 사항이며 주문 확인 시 악어 클립(alligator), 폴리머(polymer) 또는 코인 셀(coin cell) 클램프 중에서 명확하게 지정해야 합니다. 샘플 형식에 맞는 클램프를 선택하십시오. 버튼형 셀 샘플에는 코인 셀 클램프를, 기타 소형 샘플에는 악어 클립 또는 폴리머 클램프를 사용합니다.
• 배선:셀 단자에서 전압 측정 정확도를 유지하기 위해 4선식 방식을 사용하여 샘플을 연결하십시오.
• 범위 선택:저속 특성 분석 및 형성 연구는 범위 1(0.1 mA)에서 실행하고, 고속 평가 연구는 범위 4(100 mA)에서 실행하십시오. 이때 CV 차단 전류는 0.1 mA로 조정됩니다. 낮은 범위에서 0.2 μA의 최소 출력 전류를 지원하여 재료 연구에 사용되는 가장 작은 테스트 전류를 처리할 수 있습니다.
• 보호 설정:장시간 사이클링을 시작하기 전에 소프트웨어 보호 조건(전압 상한/하한 및 전류 상한/하한)을 구성하여 비정상적인 샘플이 자동으로 차단되도록 하십시오.
• 펄스 및 DCIR 프로그램:펄스 테스트의 경우 최소 펄스 폭 500 ms와 단계당 32펄스 제한을 확인하십시오. 펄스 단계는 전압 또는 상대 시간에 의해 차단됩니다. 샘플 및 배치 간의 결과를 비교할 수 있도록 일관된 전류 및 타이밍 조건에서 DCIR 측정을 실행하십시오.
• 채널 작동:8개 채널은 독립적으로 제어됩니다. 채널 병렬 연결은 지원되지 않으므로 각 채널은 하나의 독립적인 셀에 사용됩니다. 클램프에 무리한 힘을 가하지 말고 샘플을 장착 및 탈착하며, 클램프 접촉부를 깨끗하게 유지하십시오.
• 데이터 관리:TCP/IP 호스트 연결을 통해 장비를 작동하고 MySQL 데이터베이스를 주기적으로 백업하십시오. 연구 기록 요구 사항에 따라 EXCEL, TXT, GRAPH, PDF 또는 CSV 형식으로 데이터를 내보내십시오.
• 설치 환경:0 °C ~ 40 °C 및 습도 ≤ 70 % RH(결로 없을 것) 환경에서 40 W 전원으로 작동하십시오. 장비는 55 dB 미만의 소음(1 m 거리에서 측정)을 발생시키며 IP20 등급입니다.

엔지니어링 FAQ

Q1: TOB-CT-4008Q-5V100mA-HWX는 어떤 용도로 사용됩니까?

이 장비는 코인 셀 및 기타 소형 셀의 충방전 사이클링, 용량 테스트, DCIR 측정 및 펄스 테스트를 위한 4개 테스트 범위의 코인 셀 테스터입니다. 4개의 전류 범위(0.1 mA ~ 100 mA)와 0.2 μA의 최소 출력 전류를 갖추고 있어 전극 재료, 전해질 및 첨가제를 평가하기 위해 코인 셀을 사용하는 배터리 재료 연구 및 셀 개발에 적합합니다.

Q2: 테스터에 4개의 전류 범위가 있는 이유는 무엇입니까?

코인 셀 테스트는 마이크로암페어에서 약 100밀리암페어까지의 전류 범위를 포괄합니다. 단일 범위로는 이 범위를 일관된 정확도로 측정할 수 없으므로, 4개 범위 구조(0.1 mA / 1 mA / 10 mA / 100 mA)를 통해 각 테스트를 가장 정확한 범위에서 실행할 수 있으며 CV 차단 전류도 범위별로 조정(0.1 μA / 1 μA / 10 μA / 0.1 mA)됩니다.

Q3: ≥ 1 GΩ의 높은 입력 저항은 어떤 이점을 제공합니까?

≥ 1 GΩ의 입력 저항은 테스트 중인 셀의 전압 측정에 미치는 부하 효과를 최소화합니다. 코인 셀 연구에 사용되는 매우 작은 전류에서 낮은 입력 임피던스는 셀에서 전류를 끌어와 측정된 전압을 왜곡할 수 있습니다. 이 장비의 높은 입력 저항은 해당 전류에서 정확도를 유지합니다.

Q4: 장비의 채널 수는 몇 개이며 크기는 어떻게 됩니까?

이 장비는 각각 독립적으로 제어되는 8개의 채널을 제공하며, 483 x 310 x 43 mm(W x D x H) 크기의 1U 19인치 섀시로 구성됩니다. 채널 병렬 연결은 지원되지 않으며, 각 채널은 하나의 독립적인 셀에 사용됩니다.

Q5: 어떤 클램프 유형을 사용할 수 있습니까?

클램프 유형은 선택 사항이며 주문 확인 시 명확하게 지정해야 합니다. 사용 가능한 클램프는 악어 클립, 폴리머 및 코인 셀 클램프이며, 버튼형 셀 샘플 및 기타 소형 샘플 연결을 지원합니다.

Q6: 장비가 지원하는 펄스 및 DCIR 기능은 무엇입니까?

펄스 충방전 프로그램은 정전류 또는 정전력 모드에서 실행할 수 있으며, 최소 펄스 폭 500 ms, 단계당 최대 32펄스를 지원하고 전압 또는 상대 시간에 의해 차단됩니다. DCIR 테스트는 테스트 중인 샘플의 내부 저항 평가를 위해 지원됩니다.

Q7: 테스트 데이터는 어떻게 관리됩니까?

테스트 데이터는 TCP/IP로 연결된 호스트 소프트웨어가 관리하는 MySQL 데이터베이스에 저장되며 EXCEL, TXT, GRAPH, PDF 및 CSV 형식으로 내보낼 수 있습니다. 소프트웨어 보호 조건(전압 및 전류 제한)은 동일한 환경에서 설정할 수 있으며, 하드웨어 보호(역연결 방지, 과전압, 과전류 및 과열 방지)는 독립적으로 작동합니다.

Q8: 여러 대의 테스터를 주문할 때 혜택이 있습니까?

네, 제품 주문 정보에 명시된 바와 같이 테스터 5세트를 주문하시면 제어 장치 1개와 선반 1개를 무료로 제공합니다. 주문 확인 시 최종 구성을 확인하십시오.

Q9: 장비 작동 조건은 어떻게 됩니까?

작동 온도 0 °C ~ 40 °C, 작동 습도 ≤ 70 % RH(결로 없을 것), 보관 온도 -10 °C ~ 50 °C 및 습도 ≤ 80 % RH입니다. 25 ± 10 °C 범위 내에서 온도에 의한 정확도 오차는 50 ppm/°C 미만입니다. 장비는 IP20 등급이며 소음 수준은 55 dB 미만(1 m 거리에서 측정)이므로 깨끗하고 건조하며 통풍이 잘되는 곳에 설치해야 합니다.

배터리 재료 연구소에 4개 범위의 마이크로암페어급 코인 셀 테스트 기능을 추가할 준비가 되셨습니까? TOB-CT-4008Q-5V100mA-HWX에 대한 견적을 요청하십시오. 이때 샘플 형식과 필요한 클램프 유형(악어 클립, 폴리머 또는 코인 셀)을 지정하고, 선택 사항인 CAN / RS485 / BMS 통신이 필요한지 여부를 알려주십시오. 당사의 배터리 테스트 엔지니어가 범위 선택 및 테스트 프로그램 설정에 대해 조언해 드릴 수 있습니다.

tob.amy@tobmachine.com | +86 181 2071 5609

함께 필요한 제품

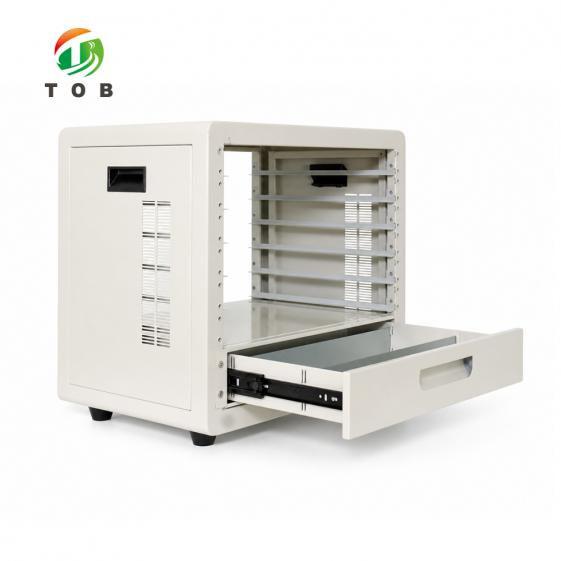

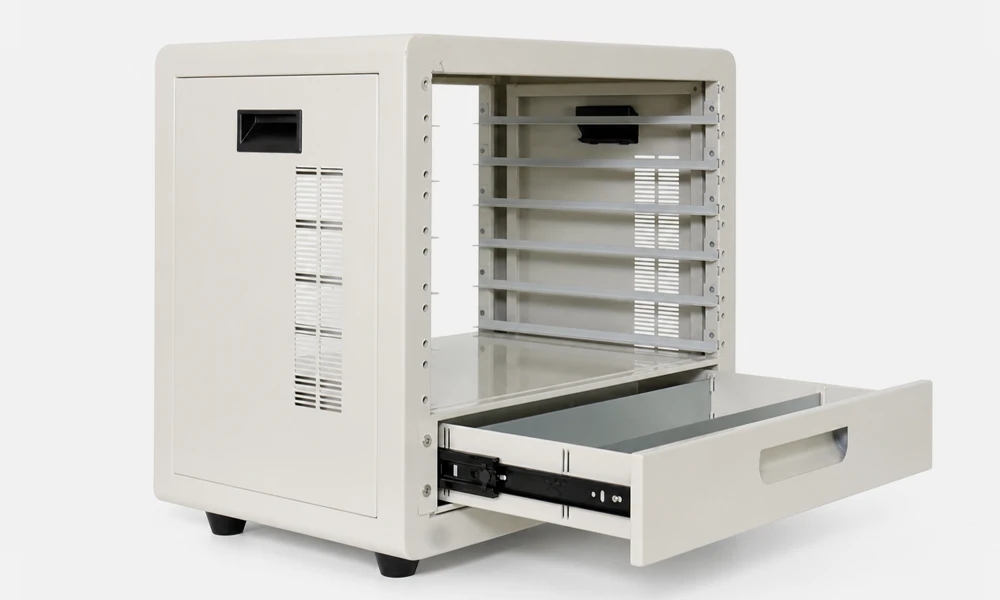

▶ 코인 셀 테스터용 이동식 랙- 코인 셀 테스터를 거치하도록 설계된 이동식 랙입니다. TOB-CT-4008Q-5V100mA-HWX를 보완하여 다채널 코인 셀 테스트를 위한 이동식의 체계적인 테스트 스테이션을 제공합니다. 5세트 주문 시 1개의 무료 제어 장치와 1개의 무료 선반이 포함되는 다중 유닛 주문과 관련이 있습니다.
