브랜드:
TOB NEW ENERGY제품 번호.:
TOB-25L-5V100mA-16CH주문 (moq):
1set지불:
L/C,T/T제품 원산지:
China배송 포트:

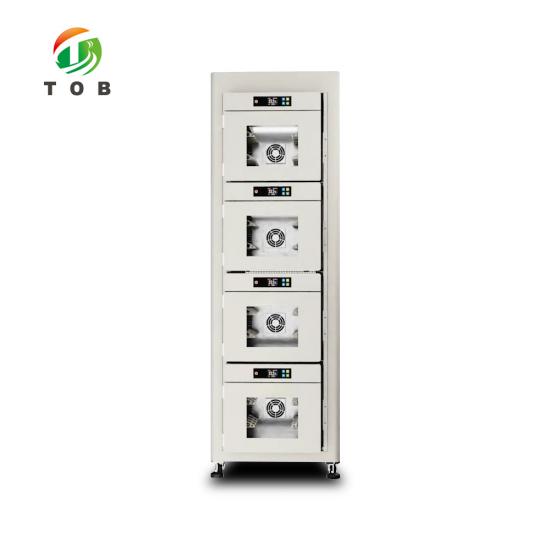

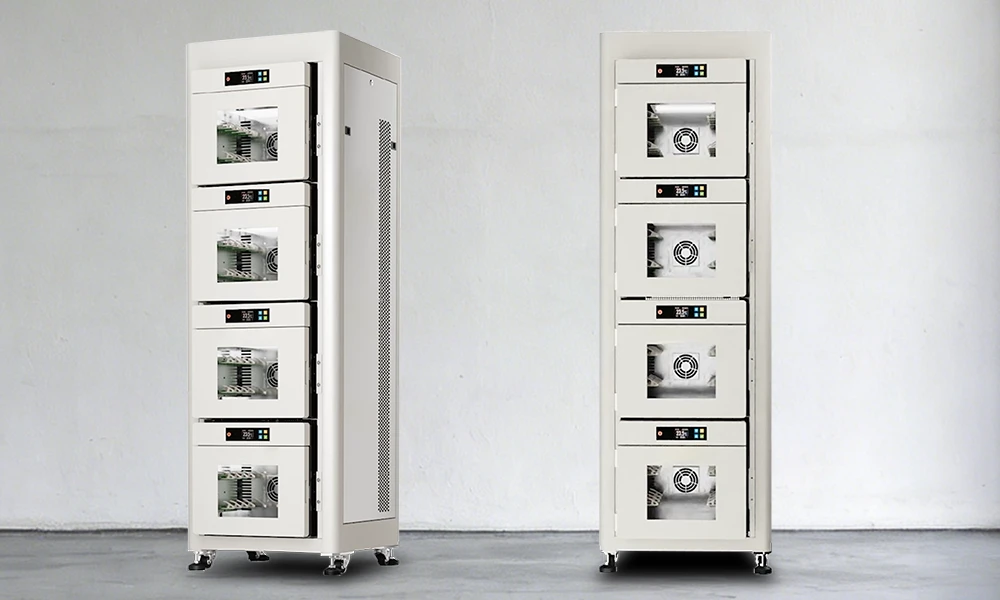

XIAMEN코인 셀 테스트용 4구역 항온 환경 테스트 챔버
명세서
개요
그만큼 TOB-25L-5V100mA-16CH-4 본 시스템은 코인형 전지의 고정밀 열 평가 및 전기화학적 사이클링을 위해 설계된 실험실 수준의 환경 테스트 시스템입니다.
이 시스템은 4개의 독립적인 항온 구역, 다중 채널 밀리암페어급 충방전 기능, PID 제어 방식의 반도체 열 제어 기능을 통합하여 제어된 환경 조건에서 안정적이고 반복 가능한 배터리 특성 분석을 가능하게 합니다.
배터리 연구 개발 연구소, 대학 및 파일럿 규모 검증 시설을 위해 설계된 이 장비는 동시 다중 샘플 테스트를 지원하고 실험 처리량을 향상시키며 안정적인 열 균일성과 안전 규정 준수를 보장합니다.
주요 제품 특징

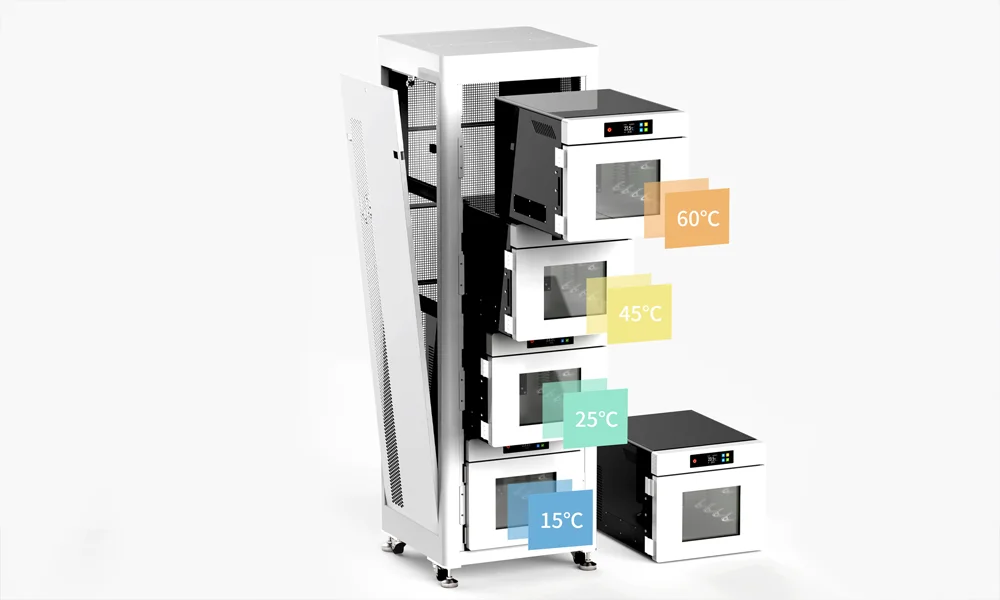

● 4개의 독립적인 온도 구역
● 내부 용량이 각각 25리터인 완전히 격리된 챔버 4개
● 병렬 다중 조건 테스트를 위한 독립적인 온도 조절 기능
● 총 64개의 코인 셀 테스트 위치 용량
이러한 아키텍처를 통해 단일 소형 플랫폼 내에서 비교 연구, 배치 검증 및 가속 스크리닝이 가능합니다.
통합 충방전 테스트 기능
● 온도 구역당 최대 16개 채널
● 시스템 전체에 걸쳐 총 64개의 밀리암페어급 채널
● 5V/100mA 정밀 테스트 모듈과 호환 가능
● 상위 컴퓨터 프로그래밍 및 제어를 위한 이더넷 통신
이 챔버는 환경 시뮬레이터와 전기화학 시험기를 결합하여 실험실 공간을 줄이고 시스템 통합을 간소화합니다.
높은 안정성의 열 성능
● 온도 범위: 15°C ~ 60°C
● 온도 변동: ≤ ±0.5°C (무부하, 안정 상태)
● 온도 편차: ±2.0°C
● 가열 시간: 25°C→60°C≤50분
● 냉각 시간: 25°C→15°C≤60분
열 조절은 PID 제어 방식의 반도체 냉각 및 가열 모듈과 강제 공기 순환을 통해 이루어지며, 이를 통해 균일한 온도 분포와 반복 가능한 테스트 조건을 보장합니다.
주요 기술 사양
챔버 구성
|
매개변수 |
사양 |
|
온도대 |
4 |
|
구역별 볼륨 |
25리터 |
|
내부 크기(구역별) |
360×235×300 mm |
|
외부 치수 |
600×680×1880 mm |
|
순중량 |
약 280kg |
전기 및 제어 시스템
|
매개변수 |
사양 |
|
제어 장치 |
LED 디스플레이 + 터치 키 |
|
제어 알고리즘 |
PID 자동 저울 |
|
의사소통 |
이더넷 |
|
전원 공급 장치 |
220V 50Hz 또는 110V 60Hz |
|
전력 용량 |
1kW |
|
최대 전류 |
5A(220V) / 10A(110V) |
테스트 용량
|
매개변수 |
스페 시피케이션 |
|
구역당 세포 수 |
16 |
|
총 세포 수 |
64 |
|
세포 유형 |
코인 셀(밀리암페어 수준) |
|
채널 섀시 |
다중 유닛 통합 시스템 |
엔지니어링 및 맞춤 제작 기능
|
서비스 |
능력 |
|
시스템 통합 |
실험실 테스트 플랫폼 설계 |
|
채널 맞춤 설정 |
전압/전류 범위 c 구성 |
|
환경 맞춤 설정 |
온도 제어 로직 조정 |
|
배달 |
통합 운송 및 신속 설치 |
|
기술 지원 |
글로벌 원격 엔지니어링 서비스 |
다중 안전 보호
해당 장비는 다음과 같은 실험실 안전 및 환경 테스트 표준을 준수하도록 설계되었습니다.
● 인화성, 폭발성, 부식성, 방사성 또는 독성 물질 시료 반입 금지
● 접지 저항 요구 사항 < 4 Ω
● 독립적인 전력 보호 및 제어된 전류 제한 기능
● 구조적 단열 및 제어된 공기 흐름 설계
● 챔버 문이 열릴 때 온도 변동에 대한 인식이 필요합니다.
이러한 메커니즘은 실험실의 안전하고 규정을 준수하는 운영을 보장합니다.

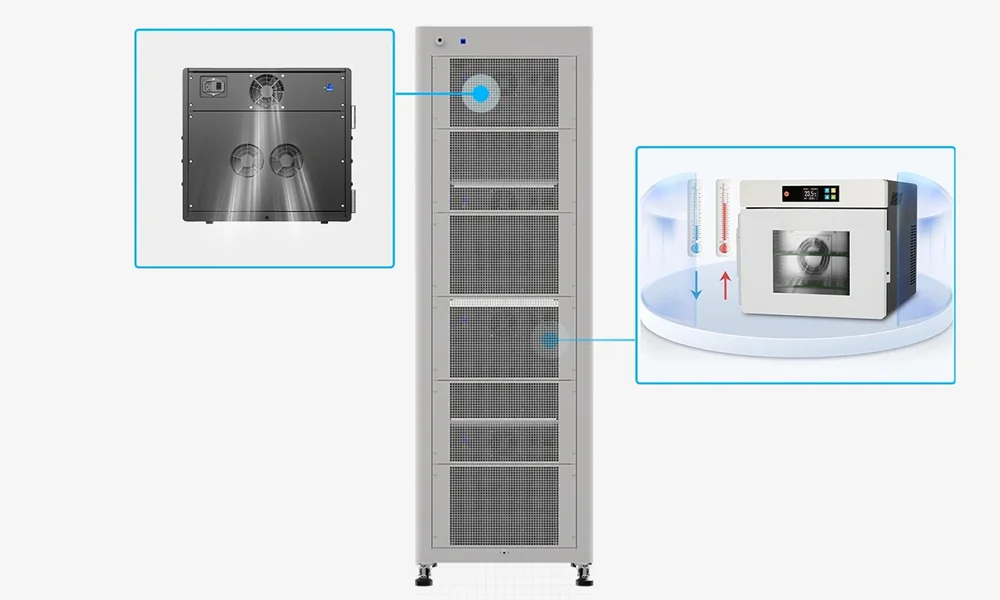

뛰어난 열 방출 및 시스템 신뢰성
반도체 기반 열 관리와 강제 환기 공기 흐름 설계의 결합으로 다음과 같은 이점을 얻을 수 있습니다.
● 빠른 열교환 반응
● 장기간 안정적인 사이클링 테스트
● 열 과열 및 회복 시간 단축
이를 통해 장기간 실험 동안 일관된 전기화학 데이터 정확도를 보장할 수 있습니다.
응용 분야
산업별 적용 사례
|
응용 분야 |
일반 사용자 |
주요 테스트 내용 |
목적 |
|
연구 및 대학 실험실 |
대학교, 전기화학 연구소 |
새로운 배터리 시스템의 사이클링 성능, 속도 성능, 온도 성능 |
소재 개발 및 메커니즘 연구 |
|
배터리 제조업체(연구개발) |
전지 제조업체, 재료 공급업체 |
배합 검증, 공정 범위 평가, 수명 주기 테스트 |
제품 개발 및 성능 최적화 |
|
배터리 제조업체 (품질 관리) |
QC 부서 tments |
배치 일관성, 고온/저온 사이클링, 자가 방전 |
품질 보증 및 신뢰성 검증 |
|
제3자 시험 및 인증 |
시험 연구소, 인증 기관 |
용량, 저항, 속도, 수명 주기, 온도 테스트 |
표준 준수 및 고객 인증 |
|
첨단 에너지 연구 개발 기관 |
고체/에너지 저장 연구 센터 |
인터페이스 임피던스, 장기 사이클 안정성, 저온 충전 동작 |
첨단 기술 검증 및 상용화 평가 |
배터리 기술 애플리케이션
|
배터리 종류 |
일반적인 연구 분야 |
온도 조절의 중요성 |
|
리튬 이온 배터리 |
사이클 수명, 속도 성능, 열화 메커니즘 |
상업적 성과 안정성을 평가합니다. |
|
나트륨 이온 배터리 |
저온에서의 거동, 장기적인 열화 |
새로운 화학 기술의 실현 가능성을 검증하십시오 |
|
고체 배터리 |
인터페이스 임피던스, 열 안정성 |
계면 동역학을 분석합니다 |
|
리튬-황 / 리튬-공기 |
셔틀 효과, 용량 감소 |
연구 실패 메커니즘 |
|
수명이 긴 에너지 저장 배터리 |
1000회 이상 작동 주기, 캘린더 수명 |
장기적인 신뢰성을 평가합니다. |
일반적인 테스트 기능
|
테스트 카테고리 |
설명 |
값 |
|
일정 온도 사이클링 |
충전/일 제어된 온도에서의 충전 사이클링 |
수명 및 안정성을 평가합니다. |
|
고온/저온 용량 |
영하의 온도부터 고온까지 성능 테스트 |
극한 조건에서의 성능을 검증하십시오. |
|
속도 성능 테스트 |
서로 다른 C-rate에서의 충전/방전 |
운동 성능 분석 |
|
저장 및 자체 배출 |
장기간 휴식과 능력 저하 |
재료의 안정성을 평가합니다. |
|
고장 메커니즘 분석 |
임피던스 상승, 용량 저하 |
지원 재료 및 공정 최적화 |
