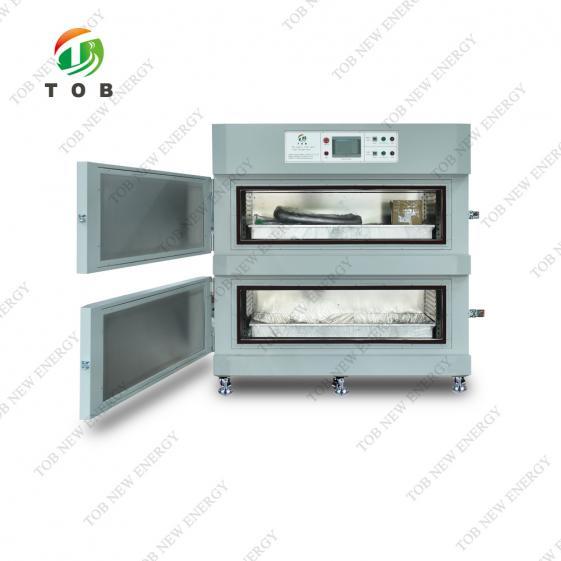

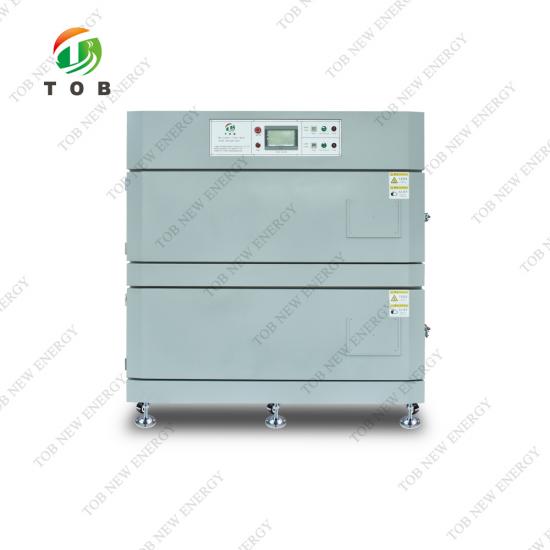

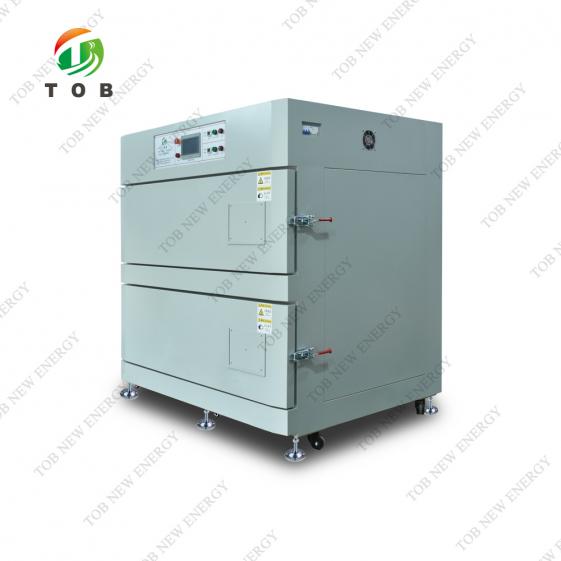

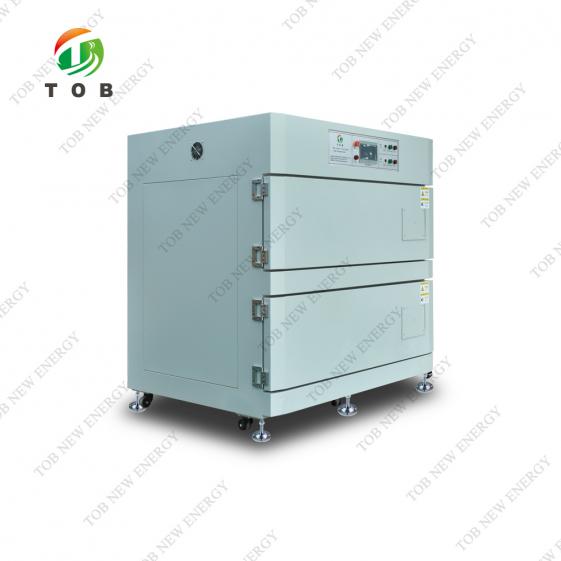

이중층 고진공 오븐

고진공 설계

내부 공동은 압력 용기의 표준 용접 공정으로 제작되어 진공 유지력이 높고 수명이 길며 변형이 없습니다.

안정적인 온도 균일성

일정온도에서의 균일도는 ±2℃이다.

합리적인 공간 디자인

고객의 배터리 크기에 맞춰 내부 캐비티 크기를 설계하여 공간 활용 효율성을 높일 수 있습니다.

온도 제어 정밀도

사이리스터를 이용한 SSR+PID 모드 온도 제어, 열 관성이 작고 온도 제어 효과가 좋음

난방 모드

뜨거운 공기는 캐비티 내외부를 순환하여 로 내부와 외부 온도가 일정하게 유지되도록 하고, 열 복사 및 열 전달을 통해 캐비티 온도의 균일성을 보장합니다. 냉각 시에는 가열관을 닫고 바람 순환을 통해 내부의 열을 제거하여 냉각 속도를 가속화합니다.

6가지 안전 보호 장치

운영 안전성과 제품 신뢰성을 확보하세요

자동 프로그램 제어

PLC 프로그램 제어 가열, 진공 펌핑, 질소 주입, 수동/자동 작동 전환 가능, 자동 타이밍 가열; 가열 시간, 진공 시간, 질소 시간만 설정하면 프로그램이 자동으로 베이킹 및 환기 프로세스를 완료합니다.

내부 공기 수송 구조

공기 수송을 위해 자성유체를 채택하여 우수한 밀봉 성능과 고온 내구성을 제공합니다.

내부 공동 크기

높이 350mm*폭 1350mm*깊이 600mm*2겹(실제 오븐에 따라 다름)

전체 치수

H 2000mm*W 1800mm*D 1400mm(실제 오븐에 따라 다름)

쉘 소재

A3 냉간 압연 강판, 베이킹 페인트 가공, 색상은 흰색과 회색, 주황색(맞춤 제작)

내장재

스테인리스 스틸 산업용 와이어 드로잉 보드, 두께: 4.0 mm

열린 문의 길

단면 도어

내부 밀봉 링

오픈 몰드 캐스팅 폼 실리콘 고무 O-링, 고온 및 내식성

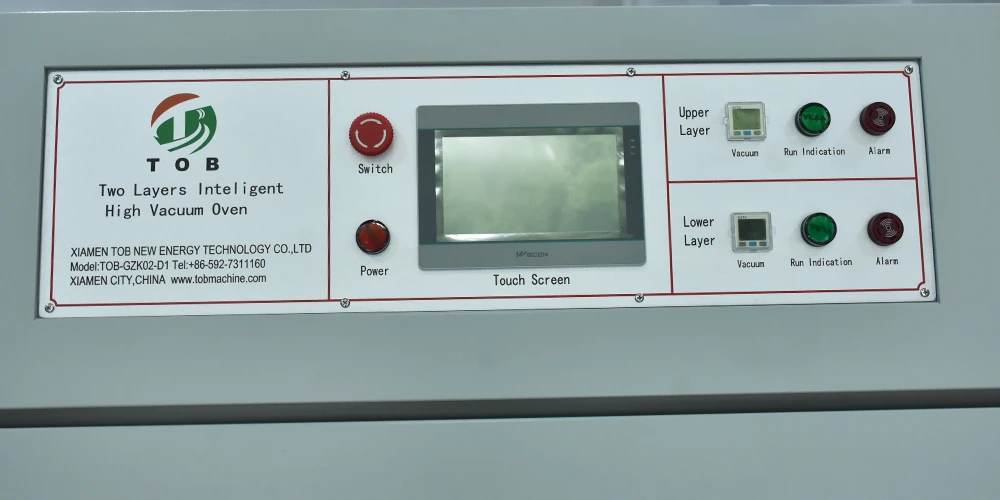

제어 모드

PLC 자동 제어 모드, 터치스크린 조작

진공 및 질소 충전 위치 및 인터페이스 사양

인터페이스 위치는 장치 후면에 있습니다. 진공 인터페이스는 KF40, 건조 공기 인터페이스는 ￠12mm 공기 파이프 인터페이스입니다.

진공도

무부하 캐비티의 진공도 ≤ 10 Pa, 전부하 캐비티의 진공도: 50 Pa -- 100 Pa, 24시간 동안의 공기 누출 ≤ 500 Pa

가열 방법

열복사, 열전도, 전기 가열 제어를 통한 내부 및 외부 이중 순환 바람, 내부 및 외부 이중 열원 이중 제어 가열 모드를 채택합니다.

외부 가열 구조

U형 순환 공기, 왼쪽 공기 배출, 오른쪽 공기 흡입, 상하 측면 배출로 온도 일관성 유지

내부 가열 구조

듀얼덕트 원리를 채택

주 난방 온도 제어

온도 제어 정확도 ±0.5℃ 이내

상자 내부의 온도 오류

±2℃（빈 상자, 항온 상태）

온도 범위

실내온도 +10℃~150℃

온도 상승 속도

실내 온도 ~85℃≤30분(대기압, 무부하 상태, 기기가 설정 온도에 도달하는 시간) 가열로 내 온도 안정 시간 60-90분(빈 상태);

온도 상승 상태

실내 온도는 직선 상태에서 일정한 온도를 유지한 후, 곡선 상태에서 설정값까지 상승합니다.

냉각 방식(옵션)

냉기 시스템은 외부 공기 덕트와 연결되며, 냉각은 내부 라이너의 외부 공기 덕트에서 번갈아 이루어집니다. 내부는 진공 질소를 통해 번갈아 냉각됩니다.

냉각 시간

≤30분(빈 상자, 100℃~60℃), 전체 부하 테스트 시간 ≈120-150분(제품 크기에 따라 다름)

상자 표면 온도

로내 온도는 100℃이고, 표면온도는 ≤실온 +15℃이다.

각 계층은 독립적으로 작동합니다

가열하고 진공하고 질소를 채웁니다.
