CN215432708U - 통합 세척 구조를 갖춘 리튬 배터리 전극 절단기
Sep 11,2026진공 공급식 배터리 시트 절단기로, 절단된 조각이 초음파 세척 캐비티로 바로 떨어져 세척된 상태로 배출되므로 절단과 세척이 하나의 연속적인 흐름으로 이루어집니다.
전체 사양 및 도면: Google Patents의 CN215432708U
배터리 시트를 조각으로 자르는 것은 작업의 절반에 불과하며, 갓 자른 조각은 세척 과정을 거쳐야 합니다. CN215432708U의 사양은 이 특허 이전의 생산 현장에서 어떤 상황이었는지 설명합니다. 당시 사용되던 절단기는 절단된 조각을 자체적으로 세척할 수 없었기 때문에각 절단기 옆에 별도의 세척기를 두어야 했습니다. 기계들이 쌓여 작업 공간은 지저분해졌고, 점유 면적은 늘어났습니다.
2021년 8월 26일에 출원되어 2022년 1월 7일에 등록된 CN215432708U는 단일 기계 내에서 이러한 문제를 해결합니다. 적재된 시트는 진공 캐리지에 의해 하나씩 집어 올려져 텅스텐 카바이드 수직 절단기 세트로 이송되며, 절단된 조각은 초음파 세척 캐비티로 직접 떨어집니다. 이 캐비티는 동일한 본체 내에 내장되어 있어, 하나의 연속적인 흐름으로 세척된 조각이 나옵니다.
특허 정보
| 공개 번호 | CN215432708U |
| 제목 (원문) | 一种带有清洁结构的锂电池的切片机 (통합 세척 구조를 갖춘 리튬 배터리 전극 절단기) |
| 발명자 | Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen) |
| 현재 권리자 | XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGY의 등록 법인 |
| 출원일 | 2021년 8월 26일 |
| 등록일 | 2022년 1월 7일 |
| 문서 유형 | 실용신안 (종류 코드 U) |
| 법적 상태 | 유효 |
| 예상 만료일 | 2031년 8월 26일 |
| 인용된 후속 특허 | 1건의 후속 특허에 의해 인용됨 |

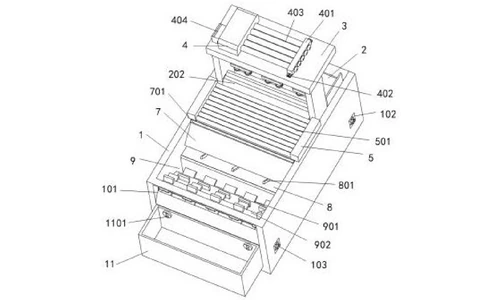

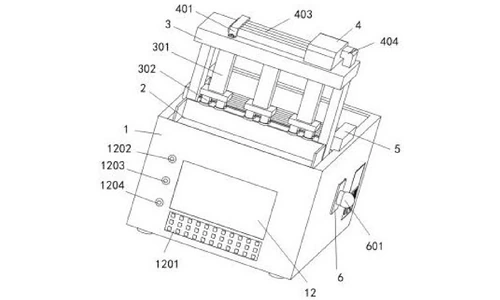

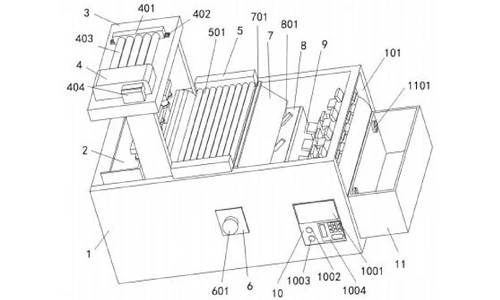

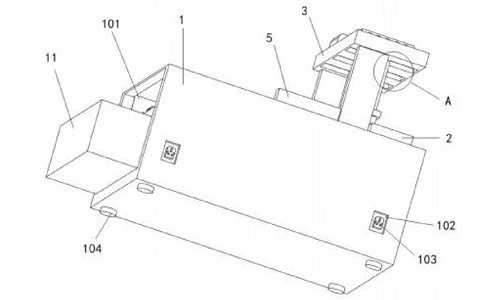

| 도면 | 6개 도면 |
| 공식 기록 | Google Patents - CN215432708U |
이 특허가 해결하는 생산 문제
절단기는 자체 결과물을 세척할 수 없었습니다.이 특허 이전에는 리튬 배터리 시트용 절단기에 절단된 조각을 세척할 방법이 없어 공장에서 별도의 세척기를 설치해야 했습니다. 명세서에는 기계들이 한데 쌓여 작업 공간이 지저분하고 무질서해지며, 과도한 바닥 면적을 차지한다는 결과가 직접적으로 나열되어 있습니다.
흐름은 연속적이어야 했습니다.절단된 조각의 모든 배치를 외부 세척기로 보내는 것은 재료 흐름을 끊고 취급 과정을 추가합니다. 이 특허의 목적은 자체적으로 세척 기능을 제공하여 절단 작업이 연속적으로 유지되도록 하는 절단기를 만드는 것입니다.
메커니즘 작동 방식
기계 본체 및 시트 공급(청구항 1)
기계 본체는 상단과 한쪽 면이 열려 있는 직사각형 상자이며, 상단 개구부는 본체 깊이의 4분의 1까지만 도달합니다. 상단 개구부 내부의 리프팅 시트는 푸시 로드 모터로 구동되는 4개의 리프팅 컬럼 위에서 상승 및 하강하며 절단할 시트 더미를 운반합니다. 고정된 슬라이드가 리프팅 시트에서 컨베이어 시작 부분까지 이어집니다. 후면 홈에 보관된 2개의 접이식 전원 플러그는 초음파 캐비티와 기계의 나머지 부분을 각각 별도로 구동하며, 미끄럼 방지 슬리브가 있는 4개의 지지 다리가 본체를 바닥에 고정합니다.
진공 시트 이송(청구항 3 및 4)
시트 위에는 본체에 용접되어 배선이 내부로 연결된 n자형 진공 캐리지가 서 있습니다. 3개의 이동 컬럼이 크로스 플레이트에 매달려 있으며, 각 컬럼의 끝에는 거리 센서가 장착된 감지 흡입 플레이트가 있습니다. 컬럼은 전기적으로 제어되는 이동 로드 아래의 가이드 홈에서 앞뒤로 이동합니다. 리프팅 시트가 더미를 들어 올리면 센서가 상단 시트 위에 플레이트를 위치시키고, 캐리지 상단에 분리 가능하게 장착된 진공 펌프(전구리 코어와 고정 플레이트로 연결된 5개의 진공 튜브 포함)가 정확히 한 장의 시트를 플레이트에 고정합니다. 그런 다음 캐리지가 해당 시트를 컨베이어로 운반합니다.
절단기로의 이송 및 공급(청구항 5)
2개의 결합형 컨베이어 롤러 박스 - 후방 박스는 변속 모터로 구동되고, 전방 박스는 종동식으로 작동하며 - 10개의 컨베이어 롤러를 사이에 두고 시트를 전방으로만 이동시킵니다. 푸시 플레이트는 양방향 크롤러 설계로 롤러 뒤쪽에 위치하며, 푸셔 칼럼으로 시작됩니다. 이 칼럼에는 센서가 장착되어 있어, 시트가 푸시 플레이트에 완전히 진입하면 칼럼이 전진하여 시트를 커터 쪽으로 밀어낸 후 시작 위치로 복귀합니다. 찌꺼기 회수 서랍은 본체 깊이의 3분의 1 크기이며 스테인리스 스틸 원형 손잡이가 달려 있고, 컨베이어 박스와 푸시 플레이트 사이의 접합부 아래에 위치하여 운송 중에 발생하는 잔여물을 수거합니다.
텅스텐 카바이드 커터가 장착된 교체형 플레이트 (청구항 6)
푸시 플레이트 끝에는 결합형 커터 플레이트가 있으며, 3개의 텅스텐 카바이드 수직 커터가 플레이트와 일체형으로 형성되어 있습니다. 커터 플레이트는 탈착이 가능하고 교체형 커터 세트가 제공되므로, 기계를 재조립할 필요 없이 플레이트를 교체하여 다양한 시트 크기를 절단할 수 있습니다.
초음파 세척, 배수 및 건조 (청구항 6 및 7)

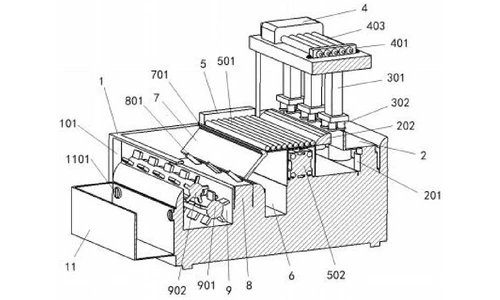

절단된 조각들은 커터 플레이트에서 초음파 세척 캐비티로 바로 떨어집니다. 캐비티 내부에는 대형 홈이 파인 회전 샤프트가 있어 - 그 갈퀴가 커터 낙하 지점과 정렬됨 - 조각들을 세척액 속에서 뒤섞으며, 이후 배수 노치와 정렬된 소형 홈이 파인 샤프트가 조각들을 노치를 통해 밖으로 밀어내어 두 개의 대형 볼트로 고정된 탈착식 배수 박스로 보냅니다. 배수 박스의 바닥에는 배수 구멍이 촘촘하게 뚫려 있고 흡수성 면이 깔려 있어, 조각들은 세척 및 배수된 상태로 기계에서 나옵니다. LED 진행 표시창과 시작, 일시 정지 및 키패드 제어 장치가 있는 전용 세척 제어 패널이 세척 주기를 실행합니다.
OLED 터치 제어 (청구항 8)
왼쪽 면의 기하학적 중심에 있는 OLED 터치 패널은 각 시트의 위치와 모든 장치의 작동 상태를 보여줍니다. 그 아래에는 작동 키 패널과 리프팅 시트, 진공 펌프 및 컨베이어 롤러를 위한 전용 키가 있으며, 본체 내의 지능형 제어 모듈과 함께 작업자가 자동 공급, 절단 및 세척 순서를 단일 지점에서 제어할 수 있게 합니다.
작업 주기
시트 더미가 리프팅 시트 위에 놓입니다. 진공 캐리지가 시트 위로 이동하고, 시트가 상승하며, 진공 펌프가 시트 한 장을 흡착판에 고정합니다. 캐리지는 시트를 컨베이어 롤러 위에 내려놓고, 롤러는 시트를 푸시 플레이트로 운반합니다. 그 후 푸셔 칼럼이 시트를 텅스텐 카바이드 커터 쪽으로 밀어냅니다. 각 조각은 초음파 캐비티로 떨어지며, 여기서 홈이 파인 샤프트들이 조각을 뒤섞어 세척한 뒤 배수 노치를 통해 배수 박스로 내보내어, 연속적인 흐름 속에서 깨끗하게 처리됩니다.
주요 이점
| 이점 | 작동 원리 |
|---|---|
| 한 대의 기계로 절단 및 세척 가능, 별도의 세척기 불필요 | 절단판 바로 아래에 위치한 초음파 세척 캐비티 |
| 적재된 시트의 연속 자동 공급 | 리프팅 시트, 센서가 장착된 3개의 흡입 컬럼이 있는 n자형 진공 캐리지, 10롤러 컨베이어 |
| 이중 급지 없이 한 번에 한 장씩 이송 | 흡입판의 거리 센서 및 순수 구리 코어 진공 펌프 |
| 기계 재조립 없이 빠른 사이즈 변경 가능 | 3개의 일체형 텅스텐 카바이드 수직 커터가 포함된 교체형 커터 플레이트 |
| 기계에서 배출 시 세척 및 건조 완료된 슬라이스 | 배수 노치로 공급하는 홈이 있는 롤링 샤프트, 누수 구멍과 흡수면이 있는 배수 박스 |
| 잔여물이 바닥으로 퍼지지 않고 내부에 수거됨 | 컨베이어와 푸시 플레이트 연결부의 잔여물 회수 서랍, 원형 스테인리스 스틸 손잡이 |
별도의 절단 및 세척 라인과의 비교
이 특허 이전에는 리튬 배터리 시트 절단기에 자체 출력물을 세척할 방법이 없어 공장에서 별도의 세척기를 설치해야 했으며, 이로 인해 기계가 복잡하게 배치되고 작업 공간이 지저분해지며 과도한 바닥 면적을 차지했습니다. 본 기술에서는 절단된 슬라이스가 커터 플레이트 아래의 초음파 세척 캐비티로 바로 떨어집니다.
| 항목 | 기존 방식 | 본 특허 설계 |
|---|---|---|
| 작업 흐름 | 절단기 사용 후 별도의 세척기 사용 | 하나의 연속 흐름으로 절단 및 초음파 세척 수행 |
| 작업 공간 | 기계들이 복잡하게 배치되어 지저분하고 무질서함 | 잔여물이 회수 서랍에 담기는 단일 기계 |
| 시트 공급 | 이중 급지 및 걸림 위험 | 센서가 장착된 흡입 컬럼이 있는 진공 캐리지를 통해 한 번에 한 장씩 공급 |
본 기술의 현재 사용처
이 특허는 TOB 배터리 시트 절단기의 통합 절단 및 세척 구조를 보호합니다. 진공 시트 공급, 텅스텐 카바이드 절단, 기계 내 초음파 세척 및 배수 과정을 포함하는 이 흐름은 당사의 절단 장비가 바닥 면적을 추가하지 않고도 절단된 시트를 깨끗하게 유지하는 방식입니다.
관련 장비 문의: 견적 요청
자주 묻는 질문
특허 CN215432708U는 무엇을 다루나요?
이 특허는 통합 초음파 세척 캐비티를 갖춘 리튬 배터리 시트 절단기를 다룹니다. 리프팅 시트와 n자형 진공 캐리지가 적재된 시트를 컨베이어 롤러 위로 하나씩 공급하고, 푸시 플레이트가 각 시트를 교체형 커터 플레이트의 3개 텅스텐 카바이드 수직 커터 쪽으로 밀어 넣으며, 절단된 슬라이스가 초음파 세척 캐비티로 떨어져 배수 박스를 통해 배출되는 하나의 흐름으로 절단과 세척이 이루어집니다.
왜 절단기에 초음파 세척을 통합했나요?
기존의 시트 절단기는 절단된 조각을 세척할 수 없었기 때문에 각 절단기 옆에 별도의 세척기를 추가해야 했습니다. 명세서에는 기계들이 쌓여 있고, 작업 공간이 지저분하고 무질서하며, 바닥 공간을 과도하게 차지한다는 결과가 나열되어 있습니다. 기계 내부에 초음파 캐비티를 배치하면 절단 흐름이 연속적으로 유지되고 추가적인 세척기가 필요 없게 됩니다.
기계는 어떻게 한 번에 한 장씩 시트를 절단기로 공급합니까?
시트는 n자형 진공 캐리지 쪽으로 상승하는 리프팅 시트 위에 쌓입니다. 거리 센서가 장착된 감지 흡착판으로 끝나는 3개의 이동식 기둥이 스택 위에 위치하고, 순수 구리 코어 진공 펌프가 정확히 한 장의 시트만 흡착판에 고정하며, 캐리지가 해당 시트를 푸시 플레이트로 운반한 다음 절단기로 전달하는 10개의 컨베이어 롤러 위에 놓습니다.
절단된 조각들은 어떻게 됩니까?
각 조각은 초음파 세척 캐비티로 직접 떨어집니다. 큰 홈이 있는 회전 샤프트가 조각들을 세척조 안에서 굴리고, 작은 홈이 있는 샤프트가 조각들을 배수 노치를 통해 바닥에 누수 구멍이 뚫려 있고 흡수성 면이 깔린 배수 상자로 밀어냅니다. 쓰레기 회수 서랍은 운반 및 절단 중에 발생하는 잔여물을 수집합니다.
특허 CN215432708U는 여전히 유효합니까?
네. 해당 특허는 유효 상태이며, 2021년 8월 26일에 출원되어 2022년 1월 7일에 등록되었습니다. 10년의 중국 실용신안 기간에 따라 2031년 8월 26일에 만료될 예정이며, 1건의 후속 특허에 의해 인용되었습니다.
전체 명세서 및 도면:Google Patents의 CN215432708U
전체 기록 살펴보기:TOB 기술 팀의 모든 특허
