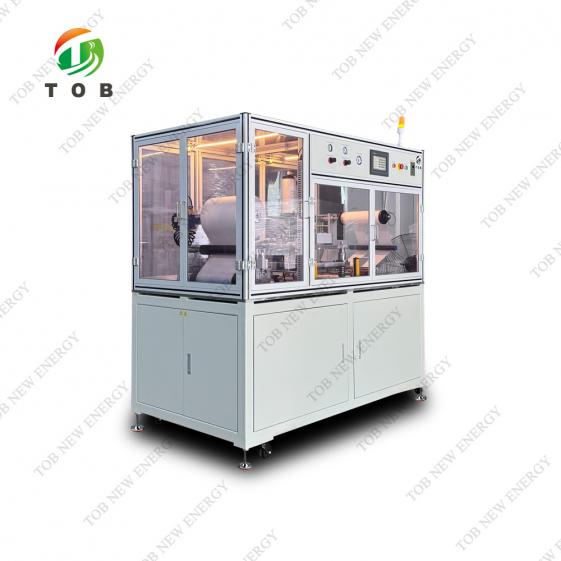

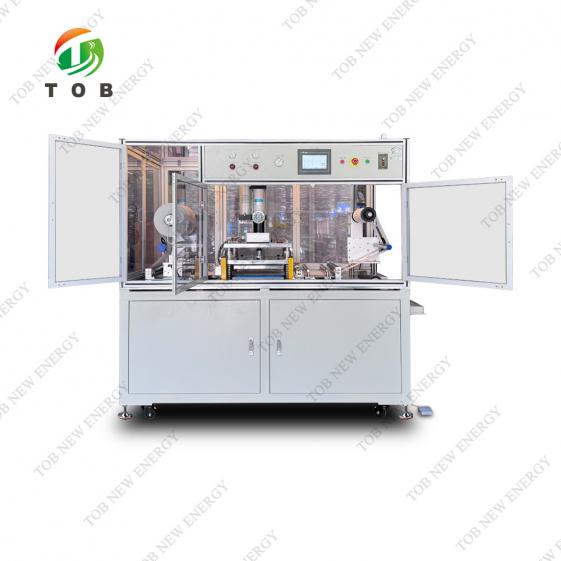

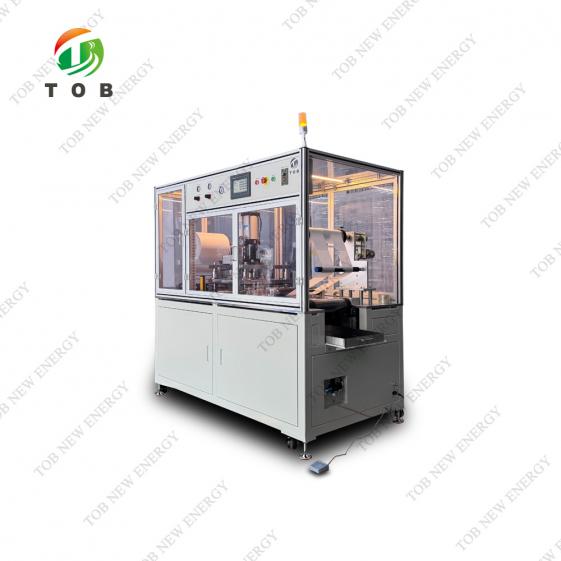

실험실 자동 전극 다이 커터 기계

다이 커팅 머신 isused 리튬 배터리 양극 및 음극 다이 커팅 용.

  • 제품 번호.:

    TOB-DMQ-350
  • 주문 (moq):

    1set
  • 지불:

    L/C,T/T
  • 제품 원산지:

    China
  • 배송 포트:

    XIAMEN
제품 상세 정보

340 * 280mm 실험실 리튬 전지 양극을위한 자동적 인 절단기는 & amp; 음극 전극 절단


명세서


1. 다이 커팅 머신은 리튬 배터리 양극 및 음극 다이 커팅에 사용됩니다.

2.이 장치는 자동 배출 장치, 전극 제한 장치, 전극 펀칭 절단 장치, 구동 견인 장치 및 자동 폐기물 수집 장치로 구성됩니다.

장비 기술 파라미터

장비가 생산할 수있는 제품 사양 범위 (전극 크기)


전극을 자른 후 크기 범위

아니

이름

사이즈 (mm)

1

전극 폭 w

50 ~ 280

2

전극 높이 h

50 ~ 320

탭 높이 ht

10 ~ 20

4

탭 가장자리 d

5 ~ 20

5

탭 폭 wt

30 ~ 60

Die Cutting Machine for Battery


장비의 주요 기술 파라미터

아니

장비 매개 변수 색인

매개 변수

1

최대 이송 폭

350mm

2

최대 처리 영역

자동 천공 340 * 280mm

(수동 펀칭 350 * 350mm)

장비 주행 속도

1000-9000 배 / 시간

4

다이 두께 요구 사항

두께 & gt; 8mm

5

피드 컨트롤

이송 속도 및 단계 조정

6

운송 거리 정확도

± 0.1mm

7

안전 장비

적외선 격자 보호 및 안전 보호막

8

급식 단계 정확도

< 0.1mm

9

운영 인터페이스

지능적인 휴먼 머신 인터페이스

10

롤 재료 무게

< 50kg

11

롤 재료 외경

<400mm

12

펀칭 나이프 수명

1-5 백만 시간

(다이의 품질과 기계의 정확성에 따라 다름)

13

버도

& lt; 0.02

14

피드 롤 직경

3 인치 (내경)

15

폐기물 재활용

자동 폐기물 분리 및 회수 장치

16

작동 모드

자동 / 수동 모드

17

제어 시스템

지능형 마이크로 컴퓨터 제어

18

총 전력

3.6kw

19

전원 전압

ac220v

20

기계 무게

1500kg


제품 전시
