배터리 팩용 회전 헤드가 장착된 자동 스폿 용접기

배터리 팩용 회전 헤드 자동 스폿 용접기 | 0.1~0.3mm 니켈 용접

제품 개요

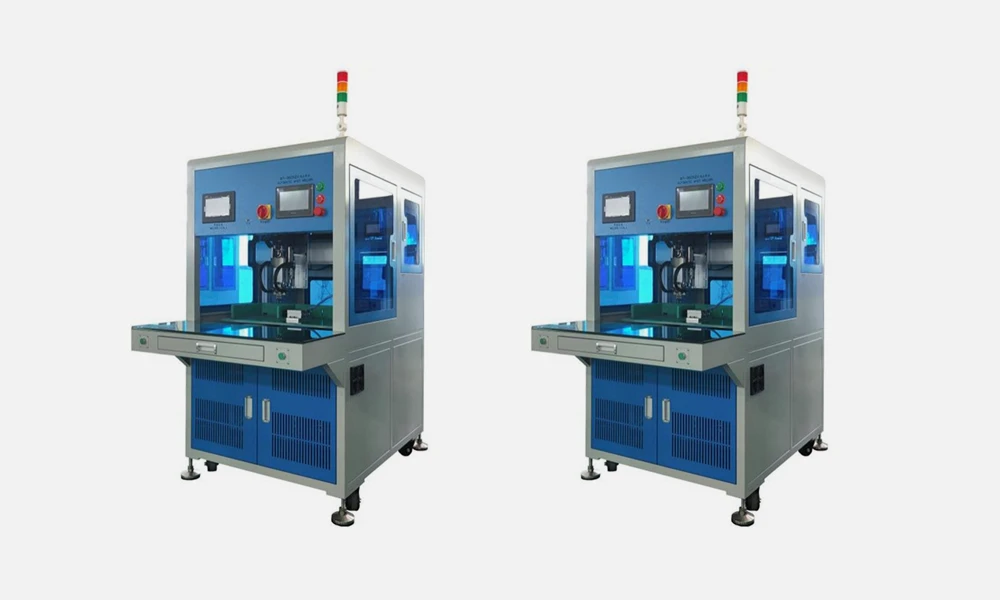

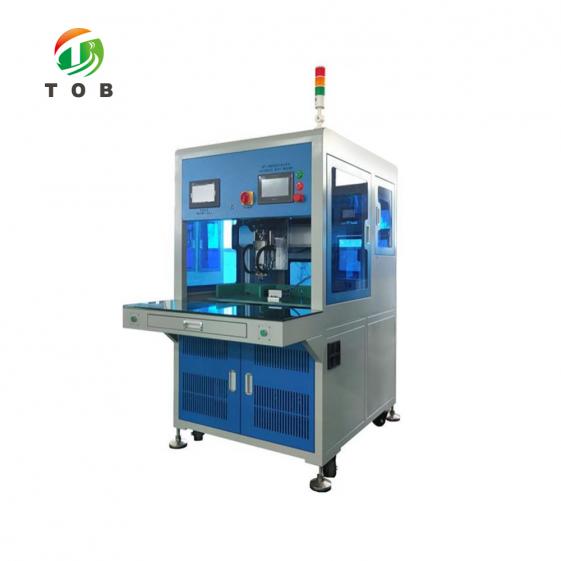

TOB-960XZ 단면 자동 스폿 용접기는 원통형 셀 용접 용도에 최적화된 고효율 배터리 팩 조립 시스템입니다. 이 장비는 자동 용접, 다축 서보 모션 제어 및 회전식 용접 헤드를 통합하여 다양한 배터리 구성에서 니켈 탭을 정밀하고 일관되게 용접할 수 있도록 합니다.

이 시스템은 두께 0.1mm~0.3mm의 순수 니켈 스트립을 처리하도록 특별히 설계되어 우수한 용접 품질과 안정적인 전기적 성능을 보장합니다. 프로그래밍 가능한 제어 시스템과 고속 용접 기능을 갖춘 이 장비는 소량 생산부터 대규모 배터리 팩 제조까지 모두 적합합니다.

핵심 이점

자동 용접 시스템

● 이 기계는 완전 자동 용접 공정을 통해 작동하여 생산 효율을 크게 향상시키고 작업자 의존도를 줄입니다. 용접 매개변수는 정밀하게 제어하고 저장하여 반복 생산이 가능합니다.

회전 용접 헤드 설계

● 일체형 회전 용접 헤드는 ±45° 범위 내에서 각도 조절을 지원하여 복잡한 배터리 팩 구조에 맞는 유연한 용접 위치를 제공하고 다중 행 구성에서 접근성을 향상시킵니다.

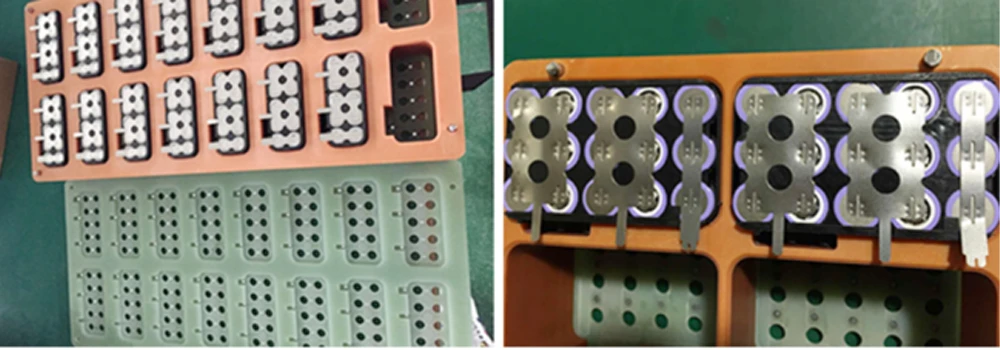

순수 니켈 용접 가능 두께(0.1~0.3mm)

배터리 제조에 최적화된 이 시스템은 다음을 지원합니다.
● 0.1~0.2mm 순수 니켈 스트립 직접 용접
● 0.21~0.3mm 니켈 스트립(슬로팅 또는 돌출부 필요)
● 구조화된 슬롯 디자인을 적용한 구리-니켈 합금 용접
● 이를 통해 다양한 배터리 팩 설계와의 호환성을 보장합니다.

기술 사양 온스

주요 구성 요소 목록

응용 시나리오

이 장비는 다음과 같은 원통형 리튬 배터리 팩 용접에 적합합니다.

● 전동공구용 배터리
● 전동 스쿠터 배터리 팩
● 에너지 저장 배터리 시스템
● 전기차 배터리 모듈
● 밸런스 스쿠터 배터리 팩

다양한 원통형 셀 형식과 호환 가능: 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700

용접 시스템 및 제어 기능

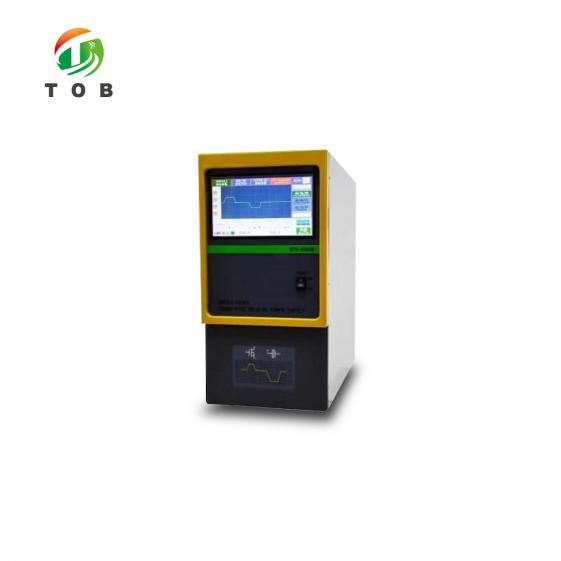

● 고속 트랜지스터 용접 전원 공급 장치 (용접 시간 2~10ms)
● 배터리 손상을 방지하기 위한 낮은 열 입력
● 실시간 용접 모니터링(전류 부족 또는 스파크 감지)
● 용접 이상 발생 시 자동 경보 및 기계 정지 기능
● 양극 및 음극 단자에 대한 독립적인 전류 설정
● 용접 완료 신호를 통해 사이클 시간을 최적화합니다.
● 유연한 프로그래밍 방법
● 행렬 입력 방식
● 배열 입력 방식
● USB 데이터 가져오기 (CAD 기반 용접 경로 가져오기/내보내기(장비 간))

인간-기계 인터페이스

이 시스템은 7인치 컬러 터치스크린을 탑재하고 있으며, 중국어 및 영어 인터페이스를 모두 지원합니다. 다음과 같은 기능을 제공합니다.

● 용접 매개변수 설정
● 프로그램 저장 용량 (0~199개 그룹)
● 빠른 모델 전환
● 고장 진단 및 경보 표시

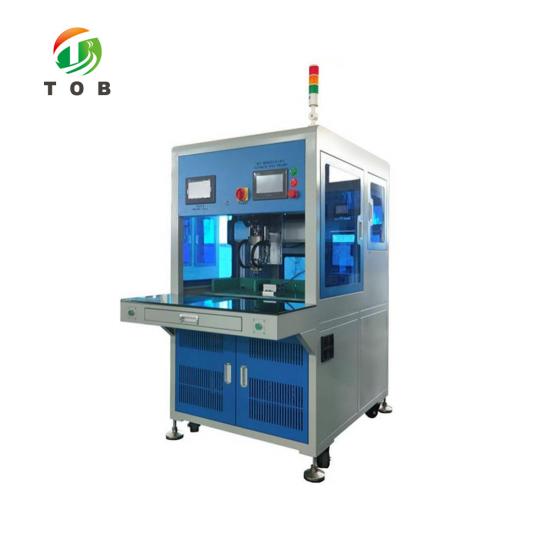

제품 전시
