명세서

원통형 배터리 팩 조립용 산업용 자동 용접기

TOB-SW-8000A-500 자동 단면 용접기는 원통형 리튬 배터리 팩을 빠르고 안정적이며 반복적으로 용접하도록 설계되었습니다. 18650/21700 배터리 모듈 생산, 에너지 저장 팩, 전동 공구 배터리 및 전기차 배터리 하위 조립품에 널리 사용됩니다.

서보 구동식 위치 제어 시스템, 실시간 전류 모니터링 및 수냉식 용접 구조를 갖춘 이 시스템은 장시간 생산 과정에서도 높은 용접 수율과 일관된 접합 품질을 제공합니다.

이러한 특징 덕분에 시범 생산 라인뿐만 아니라 소규모 및 중규모 대량 생산 환경에도 적합합니다.

이 용접기가 실제 생산 현장에서 더 나은 성능을 발휘하는 이유는 무엇일까요?

일반적인 배터리 용접기와 달리 TOB-SW-8000A-500은 최고 속도뿐만 아니라 산업 현장에서의 안정성을 중심으로 설계되었습니다.

안정적인 용접 압력

일체형 수냉 시스템은 용접 헤드와 압력 구조를 열적으로 안정적으로 유지합니다.

이는 연속 작동 중 압력 변화를 방지하는데, 압력 변화는 용접 불량 및 전극 마모의 일반적인 원인입니다.

실시간 용접 품질 관리

이 시스템은 용접 전류를 지속적으로 모니터링합니다.

불량 용접, 약한 용접 또는 폭발 용접이 감지되면 기계는 즉시 경보를 울려 불량품이 다음 공정으로 넘어가는 것을 방지합니다.

빠르고 간단한 프로그래밍

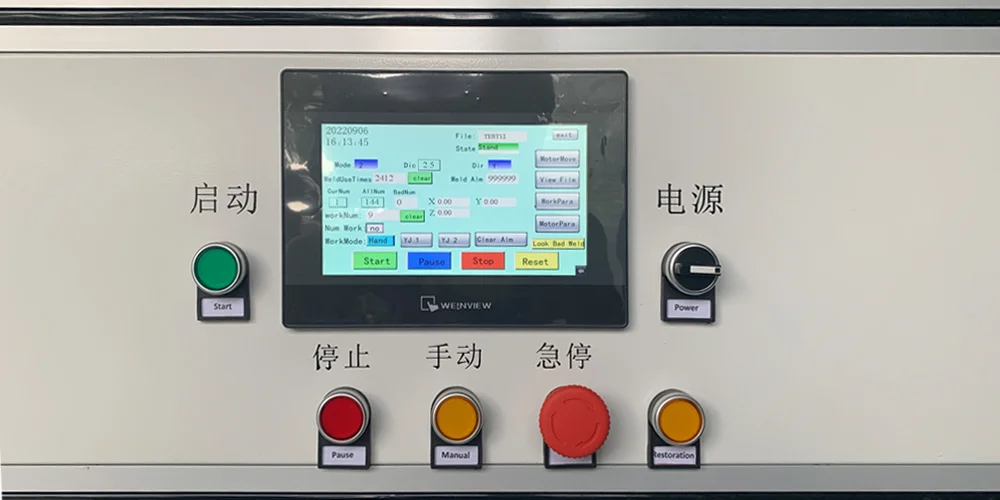

내장형 컨트롤러와 7인치 HMI를 통해 작업자는 용접 경로를 신속하게 생성할 수 있습니다.

최대 99개의 용접 프로그램을 저장할 수 있어 다양한 배터리 구성이나 셀 유형 간에 쉽게 전환할 수 있습니다.

원통형 셀 팩 레이아웃에 맞게 설계되었습니다.

이 기기는 다음과 같은 일반적인 원통형 배터리 형식에 최적화되어 있습니다.

● 18650

● 21700

● 유사한 원통형 리튬 전지

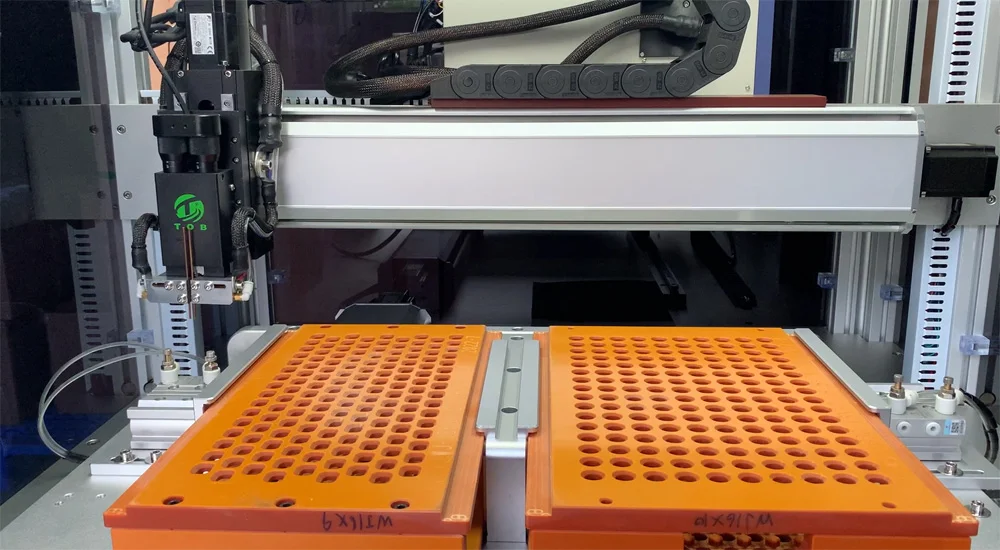

표준 고정 장치는 로딩 주기당 최대 450개의 18650 셀을 지원하여 중형 배터리 모듈을 효율적으로 용접할 수 있습니다.

560mm(X) × 500mm(Y)의 스트로크를 갖춘 이 제품은 에너지 저장 장치, 전동 공구 및 경량 전기차 배터리 팩에 사용되는 대부분의 배터리 팩 레이아웃을 지원합니다.

산업용 수준의 정밀도를 갖춘 고속 동작

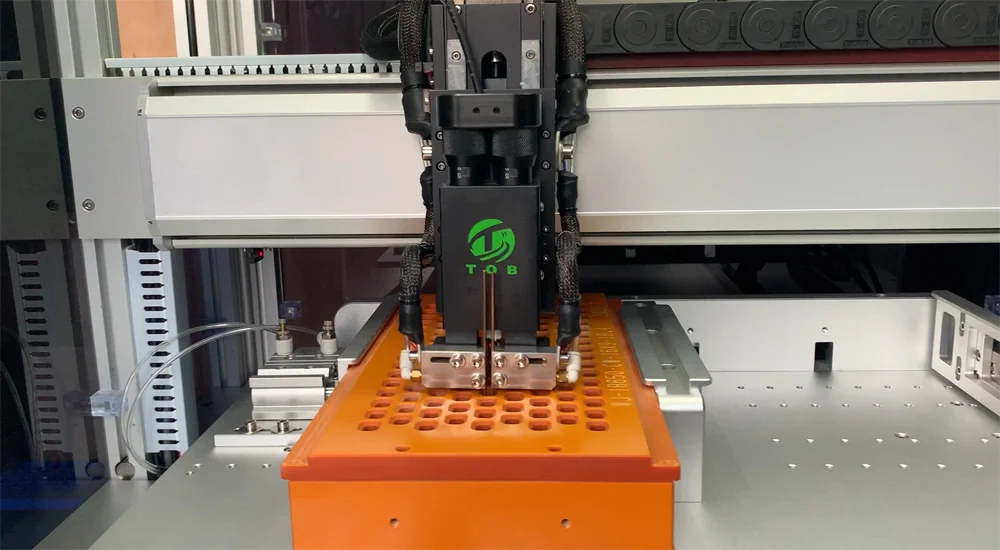

용접 헤드는 정밀 선형 가이드 레일(HIWIN/TBI)과 결합된 서보 + 스테핑 모터 시스템에 의해 구동됩니다.

이는 다음을 보장합니다:

● 부드러운 가속 및 감속

● 정확한 위치 지정

● 장기적인 기계적 안정성

최대 전송 속도는 1000mm/s에 달하여 시스템이 조밀한 용접 패턴에서도 속도와 위치 정확도를 모두 유지할 수 있습니다.

생산 효율성

● 용접 속도: 용접 지점당 0.3~0.5초

● 처리량: 시간당 약 2,500~3,000개 용접 지점

● 배터리 용량: 최대 450개 (18650 표준형)

이를 통해 한 명의 작업자가 안정적이고 예측 가능한 배터리 팩 용접 워크플로우를 지원할 수 있습니다.

모든 주요 부품은 신뢰성과 손쉬운 유지보수를 보장하기 위해 잘 알려진 산업 브랜드 제품으로 구성되어 있습니다.

운영 환경

이 기계는 공장 환경에 맞춰 제작되었습니다.

● 온도: -30°C ~ 50°C

● 습도: 상대습도 55% 미만

● 강한 전자기 간섭 없음

● 부식성 물질이나 먼지로 인한 오염이 없음

이를 통해 일반 배터리 생산 작업장에서 안정적인 작동이 가능합니다.

TOB의 배터리 구동식 기계가 전 세계적으로 사용되는 이유

TOB의 배터리 용접기는 안정적인 용접 품질, 추적 가능한 공정 제어 및 장기적인 신뢰성을 요구하는 배터리 제조업체, 연구 기관 및 시스템 통합업체에서 널리 사용됩니다.

TOB-SW-8000A-500은 저가형 스폿 용접기로 설계된 것이 아닙니다. 생산 요구 사항에 맞춰 확장할 수 있는 진정한 배터리 팩 용접 워크스테이션으로 제작되었습니다.
