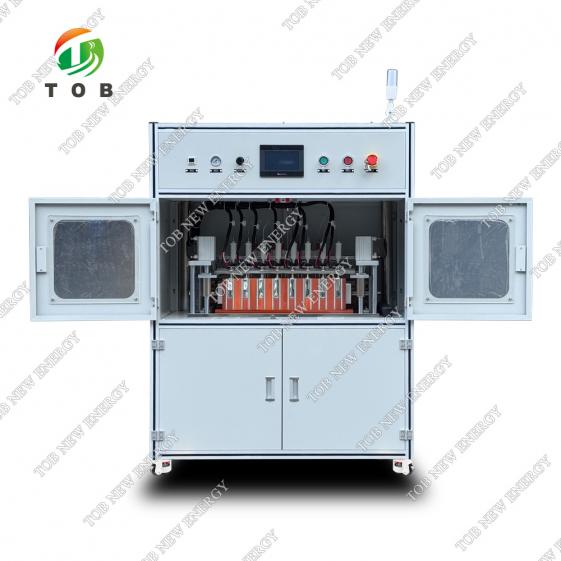

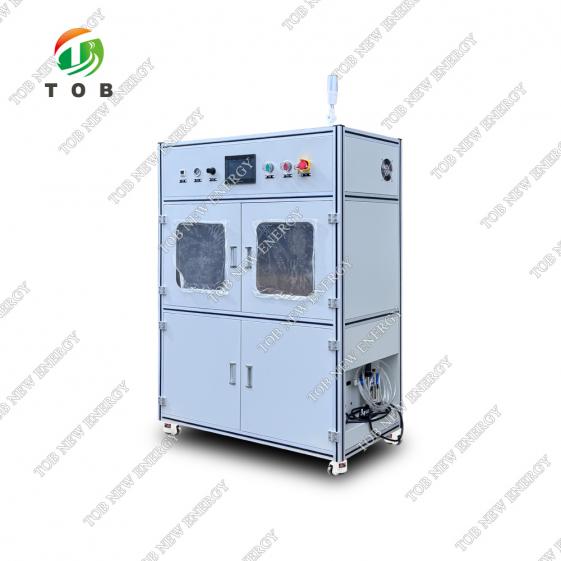

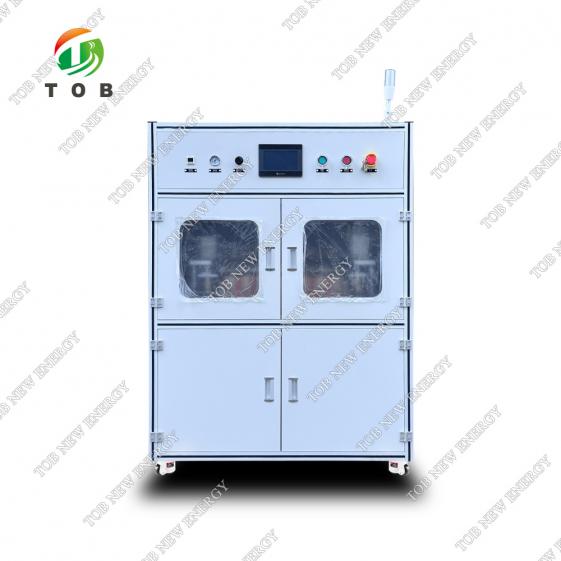

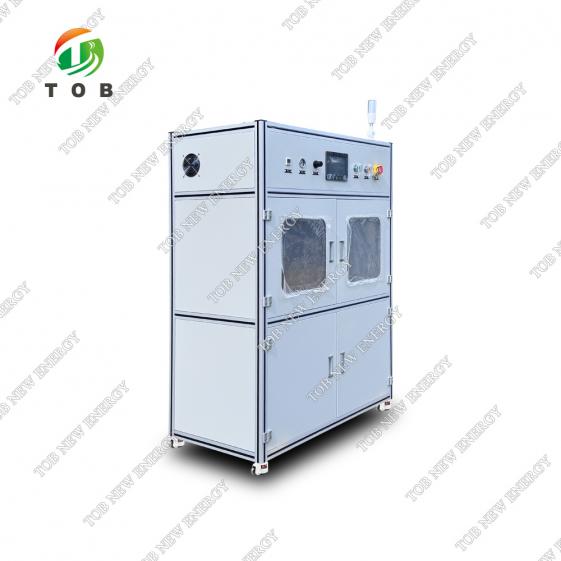

프리즈매틱 셀용 8채널 음압 형성기

이 특수 TOB-NPF-5V30A-8 8채널 음압 형성 기계는 배터리 제조 과정에서 리튬 이온 프리즘 셀의 중요한 형성 및 등급 지정 공정을 위해 설계되었습니다.
  • 브랜드:

    TOB NEW ENERGY
  • 제품 번호.:

    TOB-NPF-5V30A-8
  • 주문 (moq):

    1set
  • 지불:

    L/C,T/T
  • 제품 원산지:

    China
  • 배송 포트:

    XIAMEN
제품 상세 정보

프리즈매틱 셀용 8채널 음압 형성기


명세서


이 특수 TOB-NPF-5V30A-8 8채널 음압 형성 기계는 배터리 제조 과정에서 리튬 이온 프리즘 셀의 중요한 형성 및 등급 지정 공정을 위해 설계되었습니다.

이 8채널 음압 형성 기계에는 전원 공급 캐비닛 1세트(5V20A, 총 8개 지점), 바늘대 고정 장치 세트 1세트(세트당 8개 지점) 및 음압 진공 시스템 1세트가 포함되어 있습니다.

고정장치와 전원공급 제어부는 분리형 구조입니다.


프로세스 흐름

배터리를 수동으로 고정 장치 세트에 넣습니다 → 바늘대 시작 → 음압 프로세스 시작 및 화학 형성 충전 → 화학 형성 완료 → 바늘대 고정 장치를 수동으로 엽니다 → 배터리를 수동으로 방전합니다


기술적 매개변수

  • 적용 가능한 프리즘 배터리 모델: 2714892
  • 형성 채널: 8개 채널.
  • 진공도 달성: 0~-85kPa.
  • 프로브 플레이트 조립체의 설계 개념은 빠른 추출 및 교체를 달성하기 위한 모듈식 설계입니다.
  • 연기 감지 및 기타 모니터링 시스템을 갖춘 캐비닛으로 24시간 모니터링을 실시하여 적극적인 안전 조치를 취합니다.


테스터 매개변수

매개변수

입력 전력

교류 220V +10%/50Hz

입력 유효 전력

1800와트

결의안(AD/DA)

AD:24비트; DA:16비트

입력 임피던스

≥100MQ

전력 절약 효율

전체의 65% 이상

소음

<75dB (1m 거리에서 측정)

병렬 함수

채널의 병렬 연결을 지원합니다

IP 보호 등급

보호 등급 IP20

채널 특성

정전류원과 정전압원을 위한 이중 폐쇄 루프 구조

채널 제어 모드

독립 통제

전압 및 전류 검출 샘플링

4선 연결

전압

범위

25mV-5V

최소 방전 전압

1.5V(2m 라인 길이)

정확성

FS의 ± 0.05%

안정

FS의 0.1%

현재의

범위

범위1: 1A; 범위2: 6A; 범위3: 12A; 범위4: 30A.

최소 출력 전류

5mA

정확성

FS의 ± 0.05%

정전압 차단 전류

범위1: 0.2mA; 범위2: 1.2mA; 범위 3: 2.4mA; 범위 4: 6mA

안정

FS의 0.1%

채널당 최대 출력 전력

150와트

정확성

FS의 ±0.1%

안정

FS의 0.2%

시간

현재 상승 시간

≤1ms(FS의 10%~90%)

충전/방전 전환 시간

≤10ms(FS의 -90%~90%)

작업 단계 시간 범위

≤(365*24)시간/단계:시간 형식은 00:00:00.000(h: min: s.ms)을 지원합니다.

샘플링 주파수

10Hz (최소 시간 간격: 100ms)

작업 모드

충전 및 방전 모드

정전류 충전/방전, 정전압 충전/방전, 정전류 정전압 충전/방전, 정전력 충전/방전, 펄스 충전/방전, 정저항 방전, 추종모드 충전/방전 등.

차단 조건

전압, 전류, 상대 시간, 용량, 에너지, -△V, 사용자 정의 변수 등.

DCIR 테스트

DCIR 계산을 위한 사용자 정의 포인트 지원

펄스 충전/방전 모드

정전류 모드, 정전력 모드

최소 펄스 폭

100ms

펄스 수

단일 펄스 단계에서 32개의 다른 펄스를 지원합니다.

펄스 스위칭

한 펄스 단계로 충전과 방전을 연속적으로 전환할 수 있습니다.

펄스 차단 조건

전압, 상대 시간

주기

사이클 테스트 범위

1~65535회

단일 사이클의 단계 수

≤255

루프 중첩

<10개 층

보호

소프트웨어 보호

전원 차단 시 데이터 보호, 오프라인 테스트 기능, 안전 보호 조건 설정 가능, 설정 매개변수에는 전압 상한, 전압 하한, 전류 상한, 전류 하한, 용량 상한, 지연 시간, 사용자 정의 변수 보호 등이 있습니다.

하드웨어 보호

역접속 보호, 과전압 보호, 과전류 보호, 과열 보호, 비상 정지 보호 등

통신 및 컴퓨터 구성 요구 사항

CPU 요구 사항

펜티엄 듀얼코어 이상, 주파수 4G 이상

메모리

16G 이상 권장

상위 컴퓨터 통신 방식

TCP/IP 프로토콜 기반

서버 디스크 요구 사항

500GB 이상 권장

서버 운영 체제 요구 사항

Windows 7 이상

데이터 베이스

테스트 데이터를 중앙에서 관리하기 위해 MySQL 데이터베이스 도입

데이터 출력 방법

엑셀, TXT, 그래프, PDF, CSV

통신 확장(선택 사항)

DBC 구성 기능을 통해 CAN, RS485 통신 및 BMS 통신을 지원합니다.

장비 작업 환경 요구 사항

작동 온도 범위

0℃-40℃(25±10℃ 범위에서 측정 정확도 보장: 정확도 드리프트 0.005% of FS/C)

보관 온도 범위

-10℃~50℃

작업 환경의 상대 습도 범위

≤70% RH (수증기 응축 없음)

보관 주변 상대 습도 범위

≤80% RH (수증기 응축 없음)


보호 기능

  • 데이터가 비정상적으로 복구되었습니다.
  • 소프트웨어 과전압, 부족전압, 과전류, 부족전류, 과용량 보호.
  • 전압 및 전류 보호 값 범위를 설정하고, 보호 후 알림을 보내고 기록할 수 있습니다.
  • 비상 정지 버튼이 설정되어 있으며, 비상 상황에서 정지하면 고정 장치가 자동으로 열립니다.
  • 연기 경보기가 설치되어 있고, 연기 경보가 울리면 기계의 작동이 멈추고 경보가 울립니다.
  • 기계 알람이 멈춘 후에는 처음부터 작업을 시작하지 않고도 중단된 위치에서 미완료 작업을 계속할 수 있습니다.
  • 하위 기계와 상위 기계의 통신이 중단되더라도 통신이 정상으로 복구되어 원래 프로세스에 따라 작업을 계속할 수 있습니다.
  • 장비에 비정상적인 전원 장애가 발생한 경우 현재 프로세스 단계를 계속 실행할 수 있습니다.
  • 시간 통신이 중단되거나 PC에 오류가 발생하는 경우, 장치는 자동으로 대기 상태로 전환되어 통신을 신속하게 재설정하여 현재 프로세스를 계속 진행합니다.


주요 예비 부품 브랜드

이름

상표

디지털 진공 압력 게이지

SMC 또는 동등품

공압 부품

Airtac/SMC 또는 동등품

테스트 프로브

맞춤형(구리 도금)

음압 흡입 컵

맞춤형

전원 공급 캐비닛

맞춤형


랜덤 액세서리 목록

테스트 프로브 이름

사양

수량

테스트 프로브

맞춤형

1개

음압 노즐

맞춤형

1개


설치 환경 요구 사항

  • 구성 전원 공급: AC380V, 50Hz, 전압 변동 범위: +10% ~ -10%; 장비의 총 전력은 약 4KW입니다.
  • 압축 공기: 0.6~0.8Mpa; 공기 압력 변동 ±1%(물, 오일 프리, 여과, 압력 안정화된 청정 공기).
  • 진공원: -98KPa.
  • 건조질소원 : 0.1~0.3Mpa.
  • 장비 사양:

(1) 장비 무게 : 약 100kg.

(2) 외형치수 : 길이 약 0.85m x 너비 0.4m x 높이 0.5mm.

(3) 외관 색상 : 밝은 회색 또는 고객 지정.

  • 환경 요구 사항:

(1) 주변온도 : 0~45℃.

(2) 상대습도 : 30%~75% RCH, 현장의 공기가 건조하고 방해받지 않으며 산이나 알칼리 부식이 없는지 확인해야 합니다.

(3) 접지 : 보호접지.


제품 진열

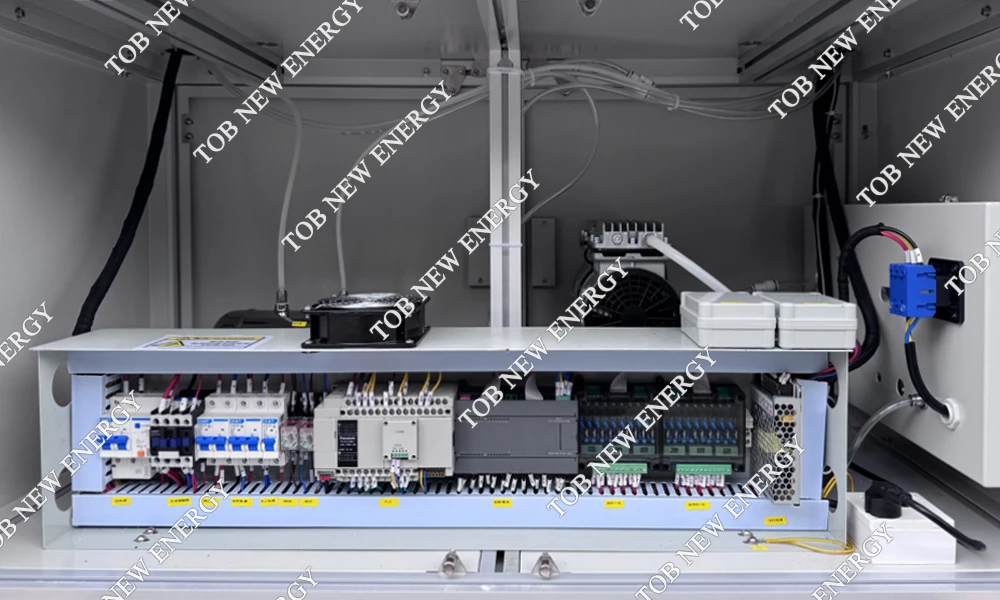

8-Channels Negative Pressure Formation Machine for Prismatic Cell

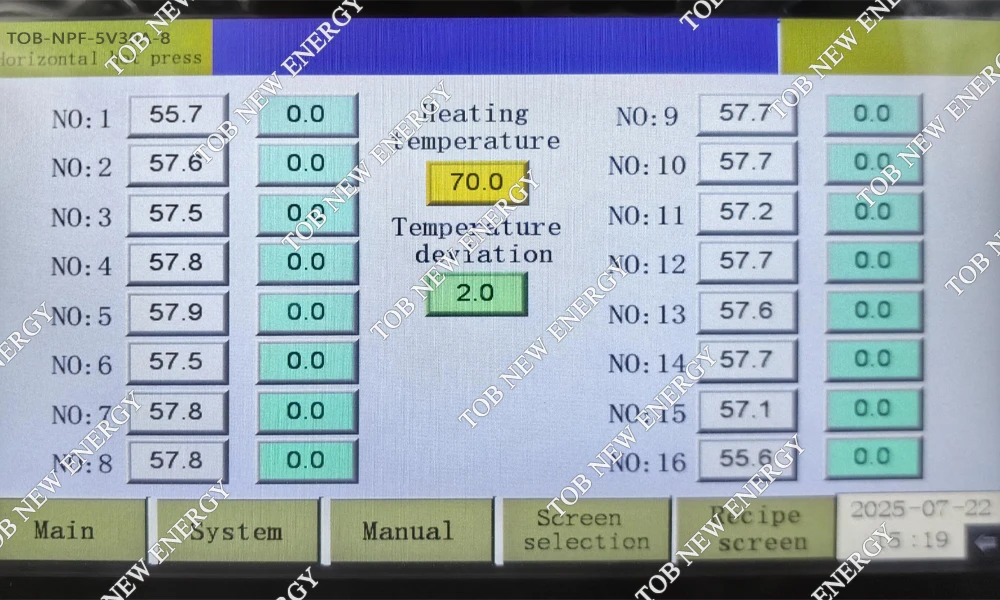

8-Channels Negative Pressure Formation Machine for Prismatic Cell

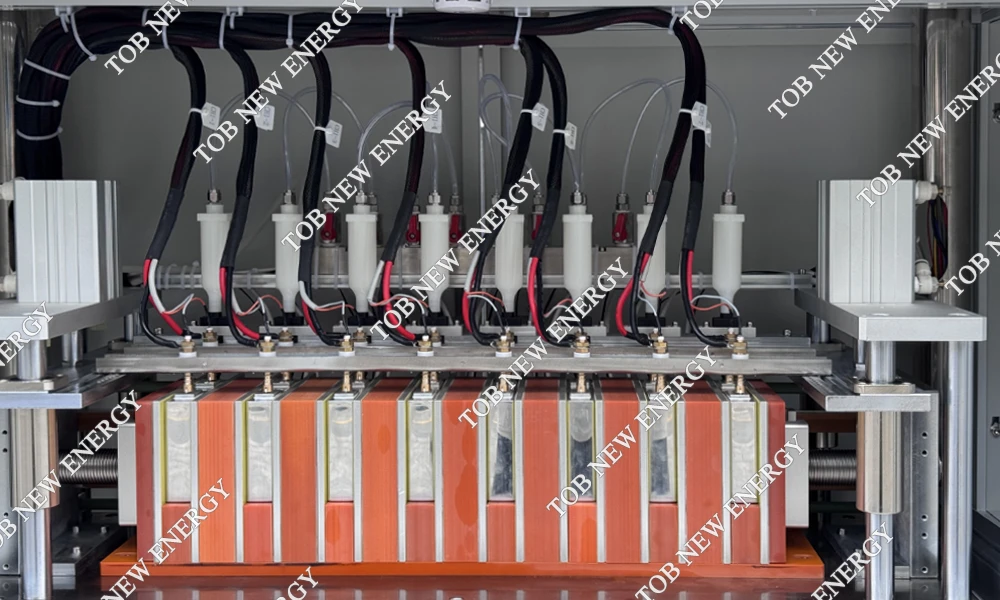

8-Channels Negative Pressure Formation Machine for Prismatic Cell

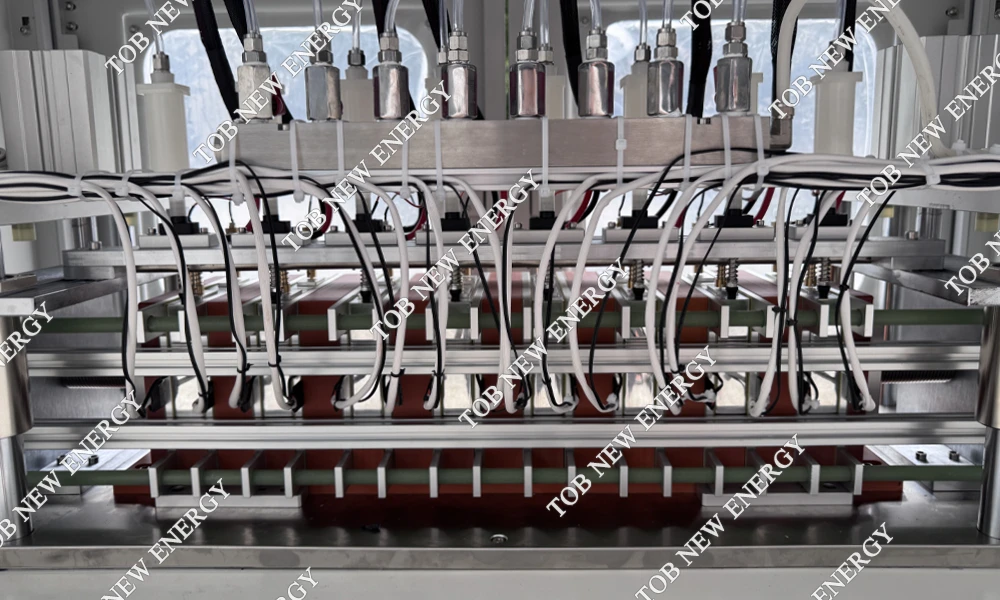

8-Channels Negative Pressure Formation Machine for Prismatic Cell

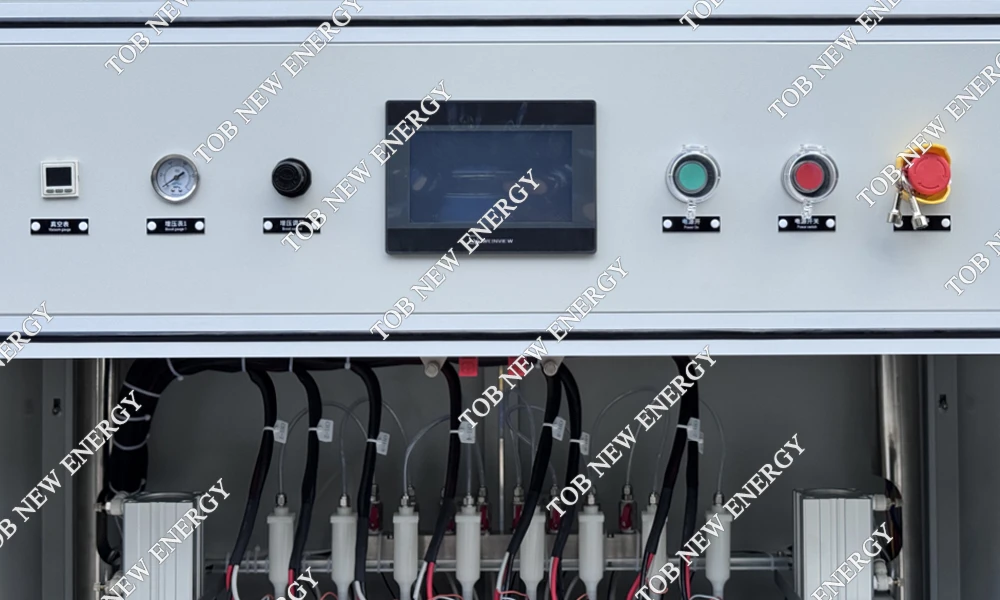

8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
