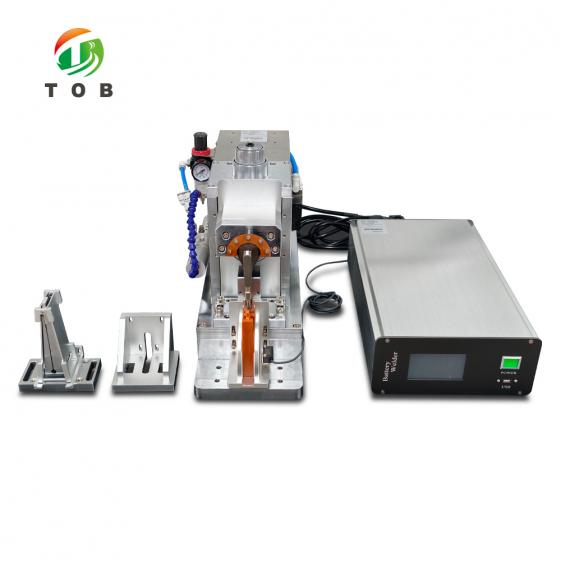

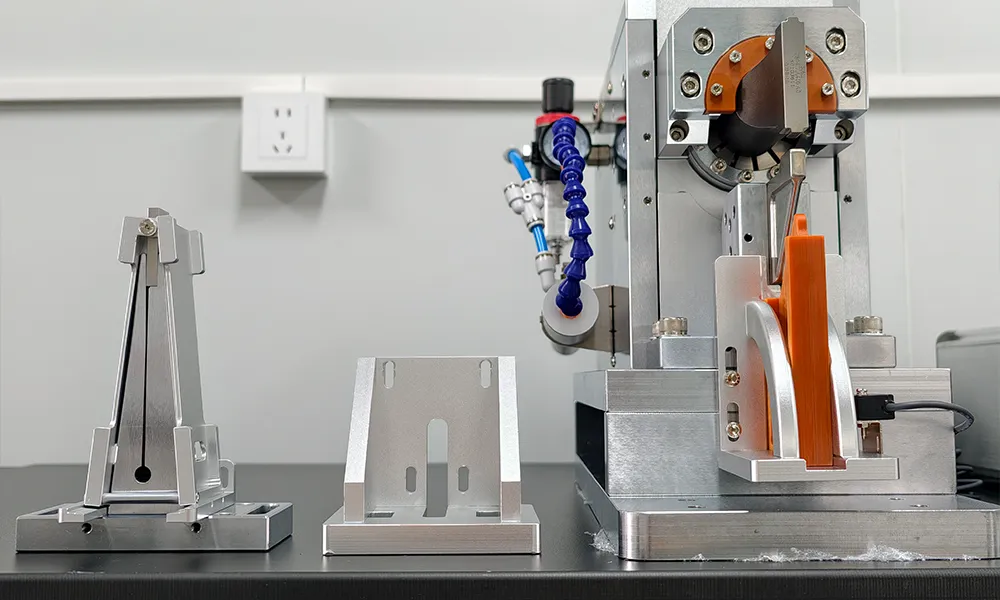

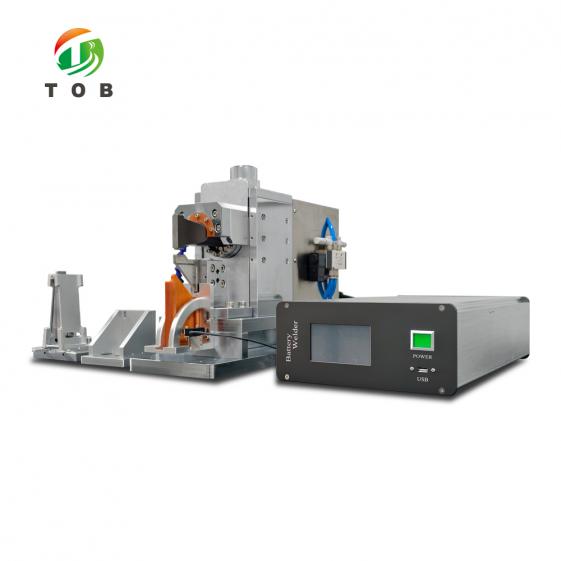

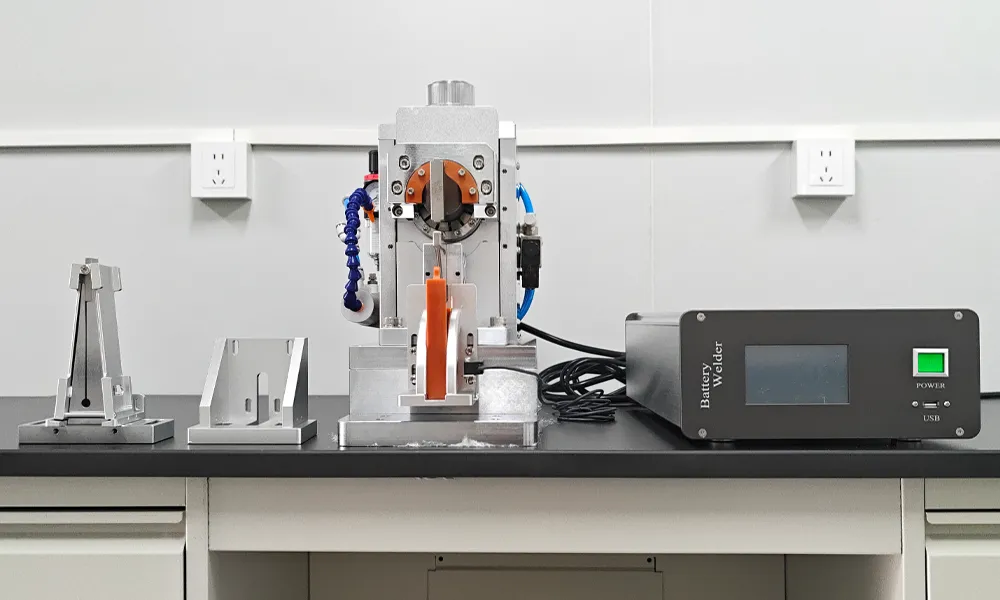

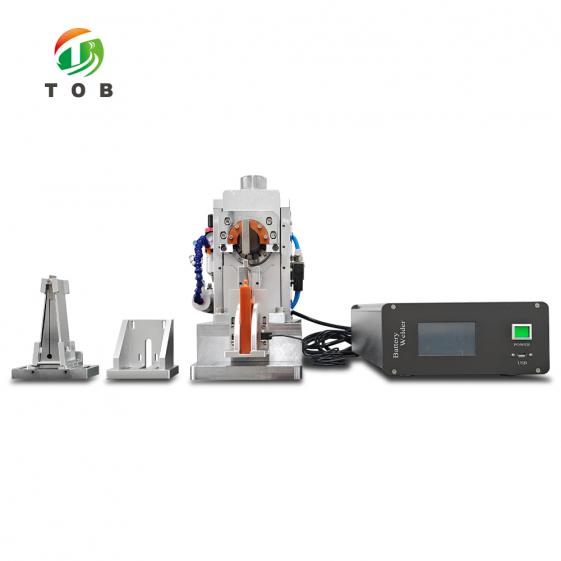

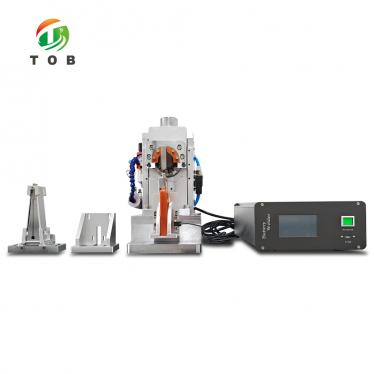

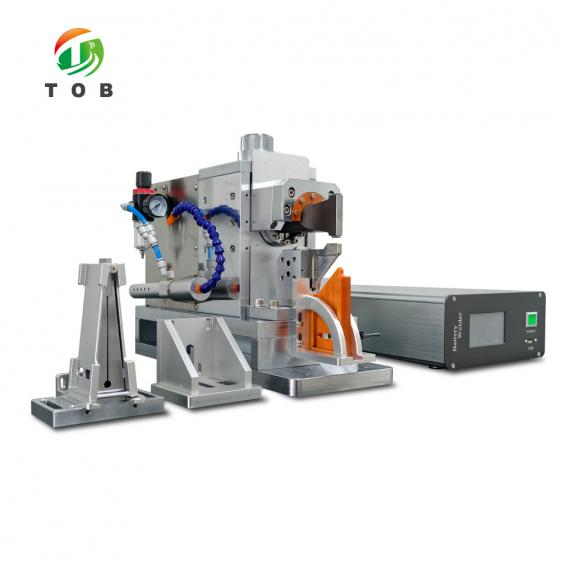

4000W 초음파 배터리 탭 용접기

다층 포일 및 탭용 4000W 초음파 배터리 탭 스폿 용접기 - TOB-USW-4000W

제품 개요 및 이상적인 적용 분야

TOB-USW-4000W는 4000W 초음파 배터리 탭 스폿 용접기입니다. 이 장비는 스태킹 공정에서 다층 포일과 다층 탭을 용접하는 데 사용되며, 양극과 음극 모두에 적합합니다. 또한 이 용접기는 리튬 배터리 PACK 공정 용접에도 적합하여, 하나의 플랫폼으로 셀 조립 단계의 탭 용접과 PACK 단계의 용접 작업을 모두 수행할 수 있습니다.

이 용접 시스템은 고급 CPU 중앙 처리 시스템을 갖춘 지능형 디지털 회로를 기반으로 구축되었습니다. 초음파 주파수는 20kHz, 초음파 출력은 4000W이며, 트랜스듀서 허용 출력은 최대 4000W입니다. 용접 시간은 회당 0.2초 이내, 용접 압력은 0~1MPa 범위에서 조절 가능하며, 시간 제어는 0~60초 범위에서 조절 가능합니다. 탭 용접 모드는 스태킹 용접 방식이며, 탭 용접 능력은 > 0.4mm, 용접 영역 길이는 12mm, 용접 지점 폭은 4mm, 4 x 12mm 스트립 타입 용접 지점을 제공합니다.

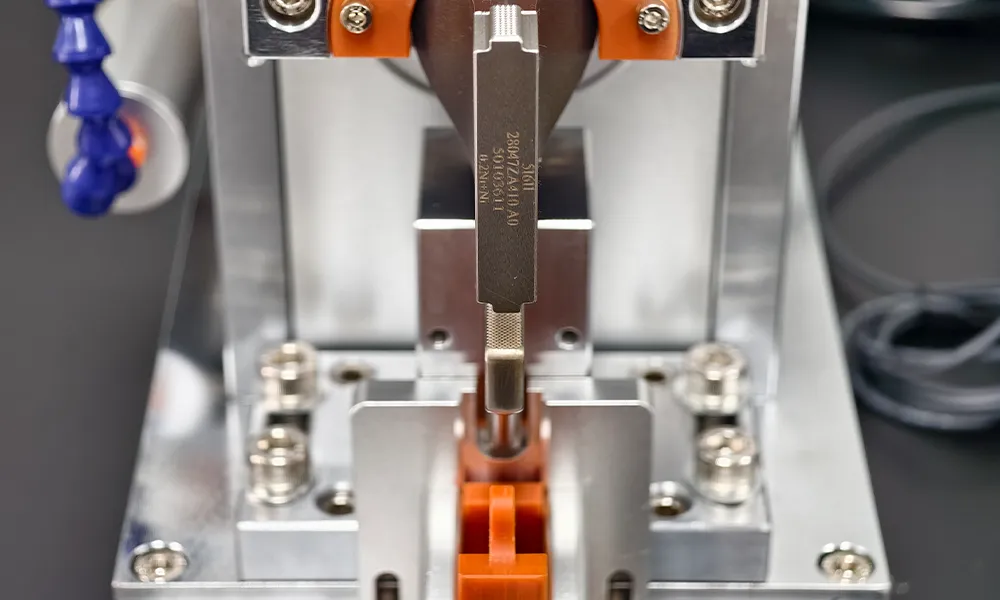

용접 헤드는 수입 고속도강으로 제작되었습니다. 솔더 조인트 높이는 0.3mm, 솔더 조인트/패턴의 분포 상태는 메쉬/직선 패턴이며, 용접 표면과 용접 헤드 사이의 높이는 > 6mm, 용접 헤드 길이는 ≥ 65mm입니다. 용접 헤드에는 2개의 용접 영역을 사용할 수 있으며, 용접 헤드 설치 방향은 종방향입니다. 조절 가능한 진폭 범위는 반원 3~10µm이며, 용접 헤드 수명은 ≥ 50,000회입니다.

트랜스듀서 세트는 일치된 작동을 위해 지정되었습니다. 트랜스듀서 간 주파수 차이는 ≤ 400Hz, 임피던스 차이는 ≤ 4Ω, 정전용량 차이는 ≤ 400pF이며, 트랜스듀서와 외부 쉘 간의 절연 저항은 ≥ 30MΩ입니다. 초음파 발생기는 자동 주파수 추적 기능을 사용하며, 스위칭 전원 공급 장치를 통한 정진폭 기능(정전압 정전류/정진폭)과 무단 조절 가능한 진폭을 제공합니다.

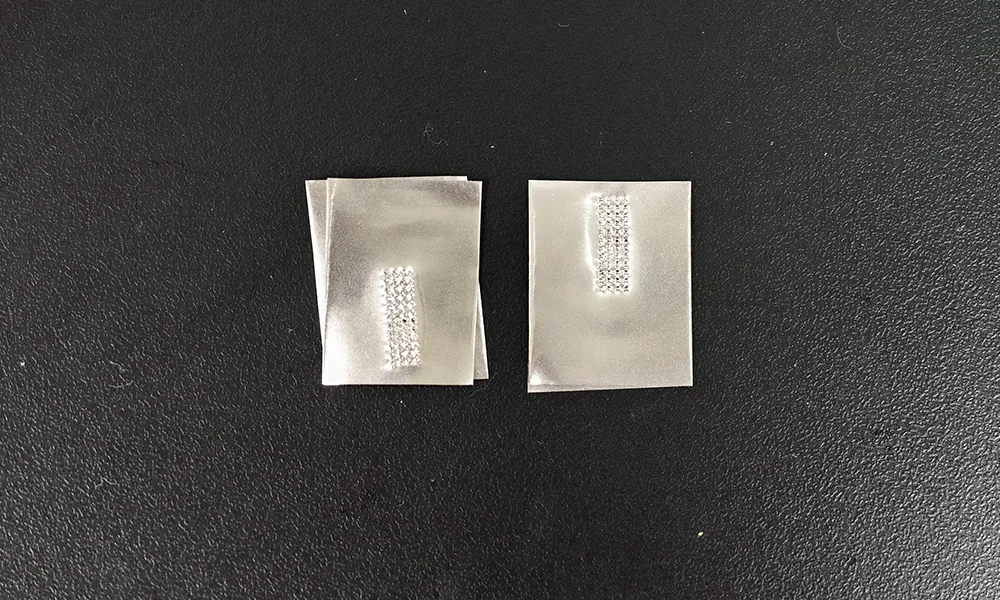

용접 품질은 용접 결과로 정의됩니다. 가용접 없음, 용접 관통 없음, 누설 없음, 견고한 용접, 완전하고 명확한 솔더 조인트, TAB에 80% 잔류 포일 손상 발생; 용접 인장 강도는 ≥ 4N이며, 제품 합격률은 ≥ 99.8%(재료가 적합한 경우)입니다. 장비 설계 수명은 8~10년이며, 용접기는 분리형 세트로 구성됩니다. 발생기 크기는 260mm x 480mm x 168mm, 무게는 15~20kg이며, 기계 헤드 크기는 190mm x 460mm x 350mm, 무게는 30~35kg입니다. 테이블을 제외한 기계 무게는 약 57kg입니다.

이상적인 용도:

• 다층 포일을 다층 탭에 용접하는 배터리 스태킹 공정 - 이 장비는 양극과 음극 모두에 적합합니다.
• 하나의 용접 플랫폼이 필요한 셀 조립 및 PACK 영역: 이 장비는 리튬 배터리 PACK 공정 용접에도 적합합니다.
• > 0.4mm 용접 능력이 필요한 탭 용접 작업 - 스태킹 용접 모드에서 용접 영역 길이 12mm, 용접 지점 폭 4mm, 4 x 12mm 스트립 타입 용접 지점.
• 용접 시간 0.2초 이내, 압력 0~1MPa 조절 가능, 시간 제어 0~60초 조절이 필요한 용접 스케줄.
• 용접 품질 목표를 지정하는 생산 라인: 용접 인장 강도 ≥ 4N 및 제품 합격률 ≥ 99.8%(재료가 적합한 경우).

4000W / 20kHz 구성과 스태킹 탭 용접 능력이 귀사의 탭 스택 및 PACK 공정과 일치하는지 확인해야 합니까? 포일 및 탭 구조, 용접 영역, 품질 목표를 당사 엔지니어에게 문의하십시오.

작동 원리 및 장비 구성 요소

초음파 금속 용접은 모재를 녹이는 대신 용접 계면에서 금속 시트를 접합합니다. 트랜스듀서는 초음파 주파수의 고출력 진동 신호를 해당 주파수의 기계적 에너지로 변환하여 융합이 필요한 금속 시트의 계면에 적용합니다. 이를 통해 금속 시트가 즉시 가열되고 금속 격자 내의 입자가 활성화되어 금속 시트 내의 분자들이 상호 침투를 통해 융합됩니다.

스태킹 공정에서 셀의 포일은 여러 층으로 쌓이며 다층 탭에 접합되어야 합니다. TOB-USW-4000W는 양극과 음극 모두에 대해 이 다층 포일과 다층 탭 용접을 수행합니다. 동일한 장비가 리튬 배터리 PACK 공정 용접에도 적합하므로, 이 용접기는 셀 조립 단계와 PACK 단계를 모두 지원합니다.

금속 용접기는 주로 초음파 발생기, 트랜스듀서, 몰드, 공압 부품, 프레임 등으로 구성됩니다. 발생기는 자동 주파수 추적을 통해 트랜스듀서를 구동하며, 공압 부품은 0~1MPa 범위에서 조절 가능한 용접 압력을 가합니다. 종방향으로 설치되고 반원 3~10µm의 조절 가능한 진폭 범위를 가진 용접 헤드가 탭 스택을 눌러 회당 0.2초 이내에 용접을 완료합니다.

TOB-USW-4000W의 주요 엔지니어링 특성

1. 4000W / 20kHz 초음파 용접 플랫폼:이 장비는 20kHz의 초음파 주파수와 4000W의 초음파 출력으로 작동하며, 트랜스듀서 허용 출력은 최대 4000W입니다.
2. 스태킹 공정에서의 다층 포일 탭 용접:이 장비는 스태킹 공정에서 다층 포일과 다층 탭을 용접하는 데 사용되며, 양극과 음극 모두에 적합하여 동일한 용접 플랫폼에서 셀의 양면을 모두 처리합니다.
3. 0.4mm 이상의 스태킹 탭 용접 능력:탭 용접 모드는 스태킹 용접 방식이며, 탭 용접 능력은 > 0.4mm, 용접 영역 길이는 12mm, 용접 지점 폭은 4mm, 4 x 12mm 스트립 타입 용접 지점을 제공합니다.
4. 조절 가능한 압력 및 시간으로 0.2초 이내 용접:용접 시간은 회당 0.2초 이내이며, 압력은 0~1MPa, 시간 제어는 0~60초 범위에서 조절 가능하여 생산 현장의 탭 스택에 맞춰 용접 스케줄을 조정할 수 있습니다.
5. 수입 고속도강 용접 헤드:용접 헤드는 수입 고속도강으로 제작되었으며, 솔더 조인트 높이는 0.3mm, 메쉬/직선 패턴 분포를 가집니다. 용접 표면과 용접 헤드 사이의 높이는 > 6mm, 헤드 길이는 ≥ 65mm이며, 2개의 용접 영역을 사용할 수 있고 헤드는 종방향으로 설치됩니다. 용접 헤드 수명은 ≥ 50,000회이며, 조절 가능한 진폭 범위는 반원 3~10µm입니다.
6. 일관성 제어가 포함된 일치된 트랜스듀서 세트:트랜스듀서 세트는 주파수 차이 ≤ 400Hz, 임피던스 차이 ≤ 4Ω, 정전용량 차이 ≤ 400pF, 트랜스듀서와 외부 쉘 간의 절연 저항 ≥ 30MΩ의 사양을 갖추고 있어, 트랜스듀서 교체 시에도 용접 헤드의 일관성을 유지합니다.
7. 자동 주파수 추적 기능이 있는 지능형 디지털 발생기:초음파 발생기는 자동 주파수 추적 기능을 사용합니다. 정진폭 기능은 스위칭 전원 공급 장치(정전압 정전류/정진폭)를 통해 제공되며, 진폭은 무단 조절이 가능합니다. 회로 기술은 고급 CPU 중앙 처리 시스템을 갖춘 지능형 디지털 회로입니다.
8. 외관, 강도 및 합격률로 정의되는 용접 품질:허용되는 용접은 가용접 없음, 용접 관통 없음, 누설 없음, 견고한 용접, 완전하고 명확한 솔더 조인트를 보여주며, TAB에 80% 잔류 포일 손상이 발생합니다. 용접 인장 강도는 ≥ 4N이며, 제품 합격률은 ≥ 99.8%(재료가 적합한 경우)입니다.
9. 배터리 PACK 공정 용접에도 적합:셀 탭 용접 외에도 이 장비는 리튬 배터리 PACK 공정 용접에 적합하여, 셀 조립과 PACK 공정 용접을 위한 하나의 용접 플랫폼을 제공합니다.
10. 분리형 형식 및 긴 설계 수명:발전기는 260 mm x 480 mm x 168 mm 크기에 무게는 15-20 kg이며, 기계 헤드는 190 mm x 460 mm x 350 mm 크기에 무게는 30-35 kg입니다. 기계의 무게는 테이블을 제외하고 약 57 kg입니다. 장비의 설계 수명은 8-10년입니다.

전체 기술 사양

1. 기재 재료

2. 배터리 셀

3. 탭 용접

4. 용접 헤드 표준

5. 트랜스듀서

6. 초음파 발생기

7. 용접 결과

8. 장비 설계 수명

9. 장비 성능 지표

10. 장비 크기 (참고용)

장비 기능적 특징

• 지능형 디지털 회로, 고급 CPU 중앙 처리 시스템.
• 에너지 모드, 전력 모드, 시간 모드 등 다중 지능형 제어 모드 탑재.
• 초음파 주파수 자동 추적.
• 에너지, 시간, 전력에 대한 다양한 상한 및 하한 품질 알람 기능.

실용적인 운영 권장 사항

• 설정 전 용접 적용 분야 확인: 이 기계는 양극 및 음극 모두에 대해 적층 공정을 통한 다층 포일과 다층 탭 용접을 처리하며, 리튬 배터리 PACK 공정 용접에도 적합합니다.
• 공급품 준비: 이 기계는 220 V / 50 Hz에서 작동하며, 용접 설정은 장비 성능 지수에 나열된 대로 2-5 kg의 공기압을 사용합니다.
• 용접 일정 설정: 압력은 0-1 MPa 범위 내에서 조절 가능하고 시간 제어는 0-60 s 범위 내에서 조절 가능하며, 용접 시간은 1회당 0.2 s 이내입니다.
• 용접 헤드 맞춤: 솔더 조인트 높이가 0.3 mm이고 메쉬/직선 패턴인 수입 고속도강 헤드; 용접 표면과 용접 헤드 사이의 높이는 > 6 mm, 헤드 길이는 ≥ 65 mm이며, 용접 헤드에 사용할 수 있는 용접 영역은 2개입니다.
• 진폭 조정: 조절 가능한 진폭 범위는 반원 3-10 µm입니다. 설정을 범위 내로 유지하고 생산 전 샘플에서 용접을 확인하십시오.
• 변환기 세트 일치 유지: 변환기 교체 시 허용 오차 범위를 준수하십시오(주파수 차이 ≤ 400 Hz, 임피던스 차이 ≤ 4 Ω, 정전 용량 차이 ≤ 400 pF, 변환기 외壳 절연 저항 ≥ 30 MΩ).
• 발전기의 품질 관리 기능 사용: 에너지 모드, 전력 모드, 시간 모드, 주파수 자동 추적, 품질 관리 상한 및 하한 알람.
• 수락 기준에 따라 용접 결과 확인: 외관(가상 용접 없음, 용접 관통 없음, 누출 없음, 용접 견고함, 완전하고 깨끗한 솔더 조인트, TAB에 80% 잔류 포일 손상), 용접 인장 강도 ≥ 4 N, 제품 합격률 ≥ 99.8% (재료가 적격인 경우).
• 설치 계획: 발전기는 260 mm x 480 mm x 168 mm 크기에 무게는 15-20 kg입니다. 기계 헤드는 190 mm x 460 mm x 350 mm 크기에 무게는 30-35 kg입니다. 기계는 테이블을 제외하고 약 57 kg입니다. 장비 설계 수명은 8-10년입니다.

엔지니어링 FAQ

Q1: TOB-USW-4000W는 어떤 용도로 사용됩니까?

이 기계는 적층 공정을 통한 다층 포일과 다층 탭 용접에 사용되며 양극과 음극 모두에 적합합니다. 이 용접기는 리튬 배터리 PACK 공정 용접에도 적합합니다.

Q2: 기계의 주요 성능 수치는 무엇입니까?

초음파 주파수는 20 kHz, 초음파 출력은 4000 W, 공기압은 2-5 kg입니다. 용접 시간은 0.2 s 이내, 전압은 220 V / 50 Hz이며, 무게는 테이블 제외 약 57 kg입니다.

Q3: 기계가 제공하는 탭 용접 기능은 무엇입니까?

탭 용접 모드는 적층 용접이며, 탭 용접 기능은 > 0.4 mm입니다. 용접 영역 길이는 12 mm, 용접 지점 너비는 4 mm, 용접 지점 수는 4 x 12 mm 스트립 유형입니다. 용접 시간은 1회당 0.2 s 이내이며, 압력은 0-1 MPa 범위 내에서 조절 가능하고 시간 제어는 0-60 s 범위 내에서 조절 가능합니다.

Q4: 기계는 어떤 용접 헤드를 사용합니까?

용접 헤드 재질은 수입 고속도강입니다. 솔더 조인트 높이는 0.3 mm, 솔더 조인트/패턴의 분포 상태는 메쉬/직선 패턴, 용접 표면과 용접 헤드 사이의 높이는 > 6 mm, 용접 헤드 길이는 ≥ 65 mm이며, 용접 헤드에 사용할 수 있는 용접 영역은 2개입니다. 용접 헤드 설치 방향은 종방향이며, 조절 가능한 진폭 범위는 반원 3-10 µm이고, 용접 헤드 수명은 ≥ 50,000회입니다.

Q5: 변환기 사양은 무엇입니까?

변환기 간 주파수 차이는 ≤ 400 Hz, 변환기 간 임피던스 차이는 ≤ 4 Ω, 변환기 간 정전 용량 차이는 ≤ 400 pF입니다. 변환기 외壳의 절연 저항은 ≥ 30 MΩ이며, 허용 전력은 피크 전력 4000 W입니다.

Q6: 어떤 발전기 기능이 제공됩니까?

주파수 제어 모드는 자동 주파수 추적입니다. 정진폭 기능은 스위칭 전원 공급 장치(정전압 정전류(정진폭))에 의해 제공되며 진폭은 무단계 조절 가능합니다. 회로 기술은 고급 CPU 중앙 처리 시스템을 갖춘 지능형 디지털 회로이며, 에너지 모드, 전력 모드, 시간 모드, 주파수 자동 추적 및 품질 관리 상한/하한 알람 기능이 있습니다.

Q7: 용접 결과 요구 사항은 무엇입니까?

외관: 가상 용접 없음, 용접 관통 없음, 누출 없음, 용접 견고함, 완전하고 깨끗한 솔더 조인트, TAB에 80% 잔류 포일 손상. 용접 인장 강도는 ≥ 4 N이며, 제품 합격률은 ≥ 99.8%입니다(재료가 적격인 경우).

Q8: 장비 설계 수명은 얼마입니까?

장비 설계 수명은 8-10년입니다.

Q9: 초음파 용접은 어떻게 작동하며, 장비 구성 요소는 무엇인가요?

변환기는 초음파 주파수의 고출력 진동 신호를 해당 주파수의 기계적 에너지로 변환하여 융합이 필요한 금속판의 접합면에 적용함으로써 금속판을 즉시 가열합니다. 그런 다음 금속 격자 내의 입자가 활성화되어 금속판 내의 분자들이 상호 침투를 통해 서로 융합됩니다. 금속 용접기는 주로 초음파 발생기, 변환기, 금형, 공압 부품, 프레임 등으로 구성됩니다.

Q10: 장비의 크기와 무게는 어떻게 되나요?

발생기 크기는 260 mm x 480 mm x 168 mm(가로 x 세로 x 높이)이며 무게는 15-20 kg입니다. 기계 헤드 크기는 190 mm x 460 mm x 350 mm(세로 x 가로 x 높이)이며 무게는 30-35 kg입니다. 기계의 무게는 테이블을 제외하고 약 57 kg입니다.

생산 라인에 초음파 배터리 탭 스폿 용접을 추가할 준비가 되셨나요? 탭 구조, 포일 재질 및 용접 영역을 포함하여 TOB-USW-4000W에 대한 견적을 요청하세요. 당사의 엔지니어가 변환기 및 용접 헤드 구성, 진폭, 압력 및 시간 설정, 그리고 스태킹 또는 PACK 공정에 용접기를 통합하는 방법에 대해 조언해 드릴 수 있습니다.
