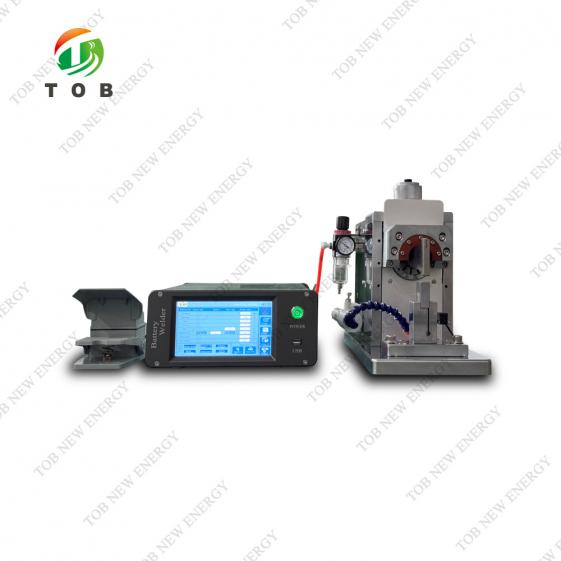

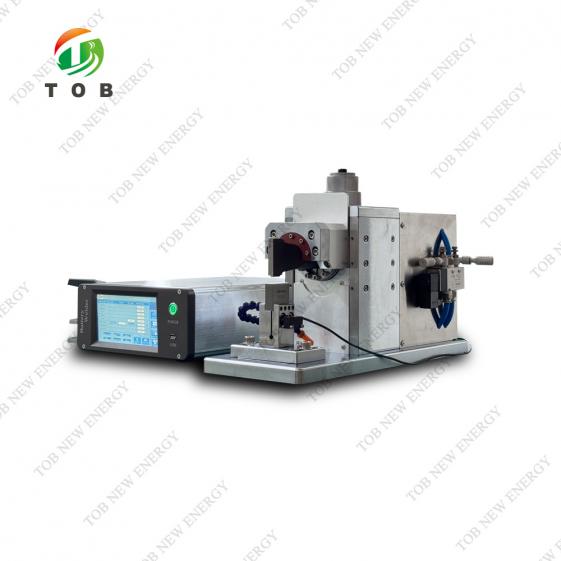

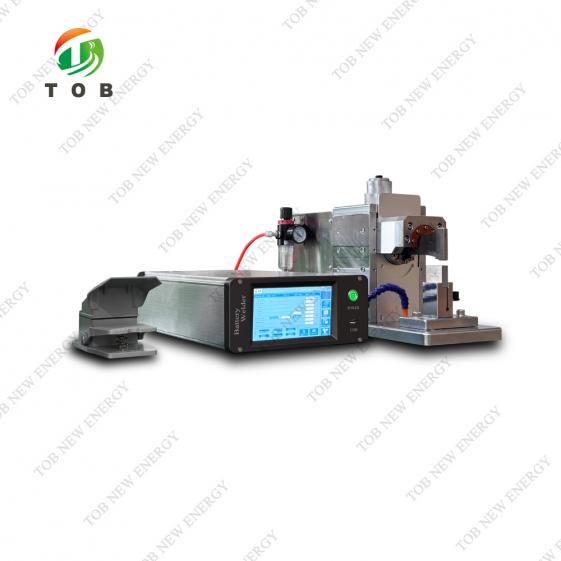

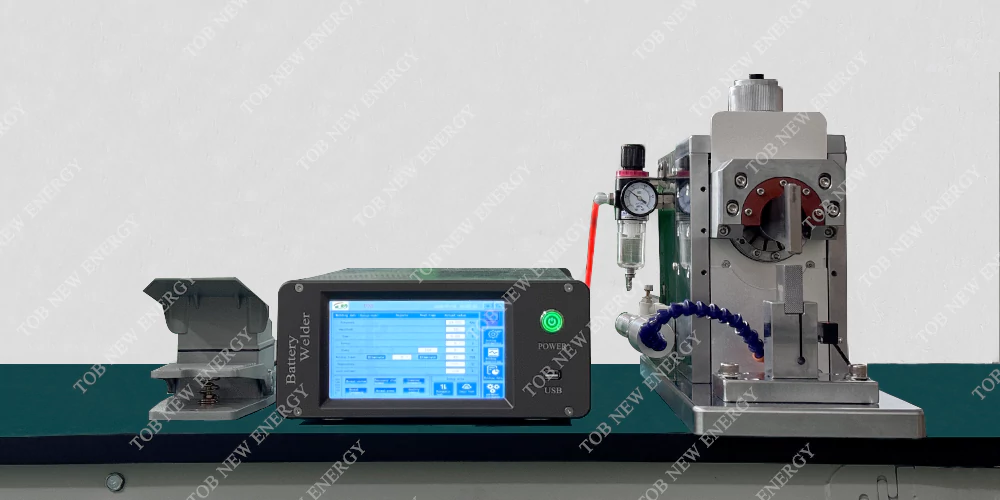

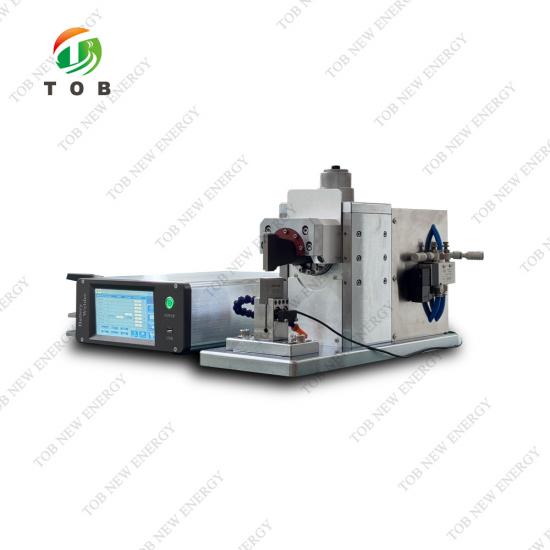

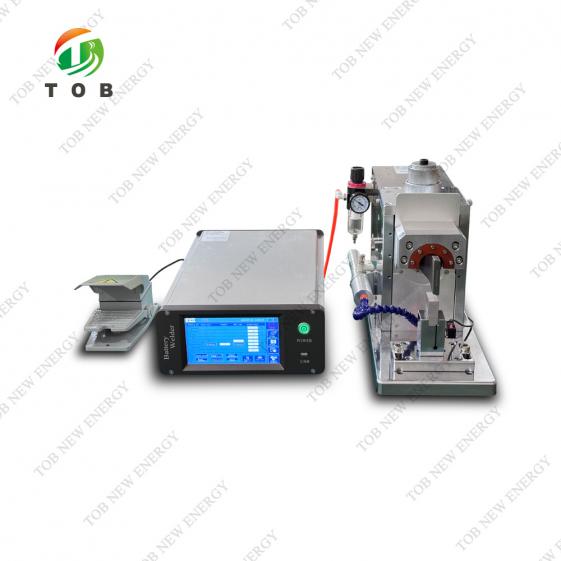

프리즈매틱 셀용 6000W 초음파 스팟 용접기

목

이름

1.기판 재질

구리판과 구리판 용접

구리판 두께 0.5-1mm

한 겹 용접과 한 겹 용접

1.2+1.2mm 용접

0.5+0.5mm 용접

2. 용접 모드

2.1 용접 부위

(6-8)mm *(6-8)mm

2.2용접 시간

0.2S/회 이내

2.3 압력

0～1MPa, 조절 가능

2.4 시간

0～60S, 조절 가능

2.5용접 헤드 수명

음극 ≥500000회

양극 ≥160000회

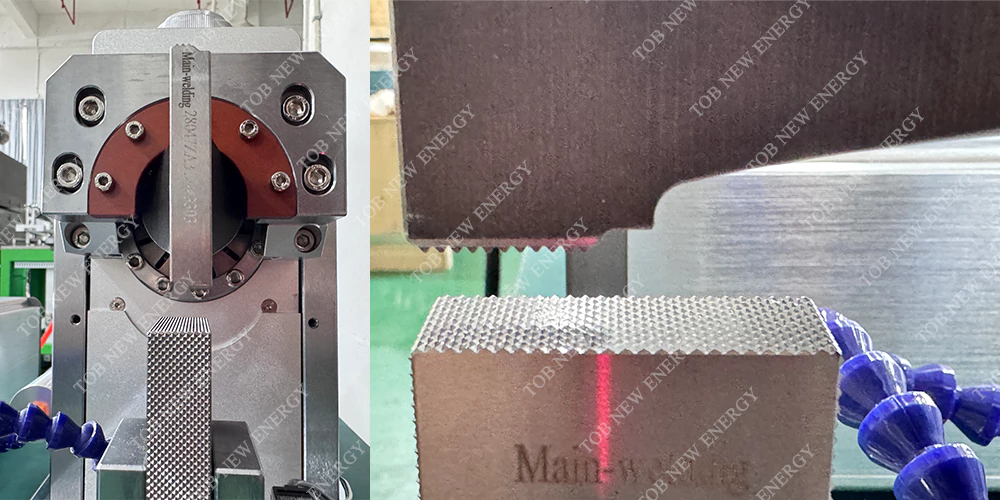

3. 용접 헤드 표준

3.1 용접 헤드 재료

수입 고속도강

3.2 납땜 접합부는 매우

≥0.2mm

3.3 하나의 용접헤드에 있는 용접면 수량

2개 또는 4개

3.4 진폭 조정 범위

3~10um

4. 변환기

4.1 변환기 간의 주파수 차이

≤400Hz

4.2 트랜스듀서 간의 임피던스 차이

≤4Ω

4.3 트랜스듀서 간의 정전용량 차이

≤400PF

4.4 변환기의 외피에 대한 절연 저항

≥30MΩ

4.5 허용 전력

출력 전력 ≥800W

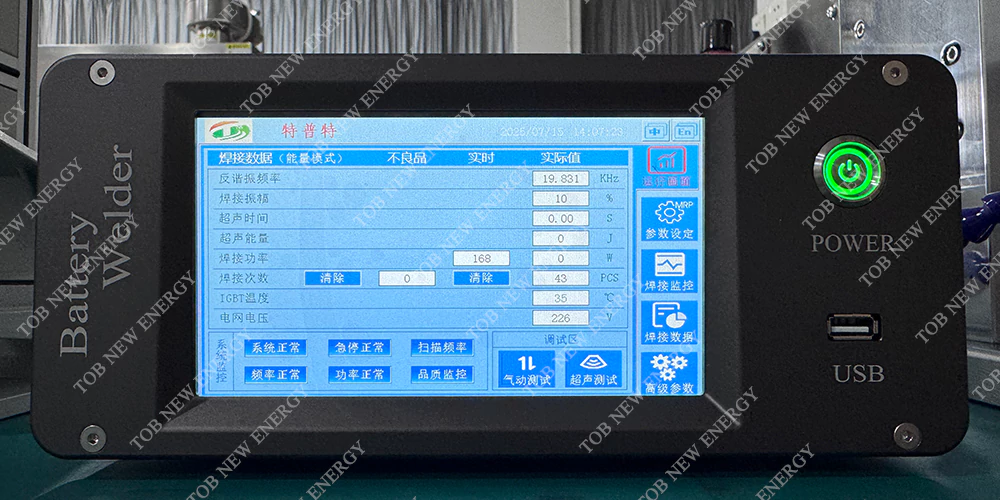

5.초음파 발생기

5.1 주파수 제어 모드

자동 주파수 추적

5.2 일정 진폭 함수

스위칭 전원 공급 장치 정전압 정전류

5.3 진폭 무단계 조절 가능

무단계 조절 가능

5.4 회로 기술

지능형 디지털 회로, 고급 CPU 중앙 처리 시스템, 에너지 모드, 전원 모드, 시간 모드, 주파수 자동 추적, 품질 관리 상한 및 하한 경보 기능이 있습니다.

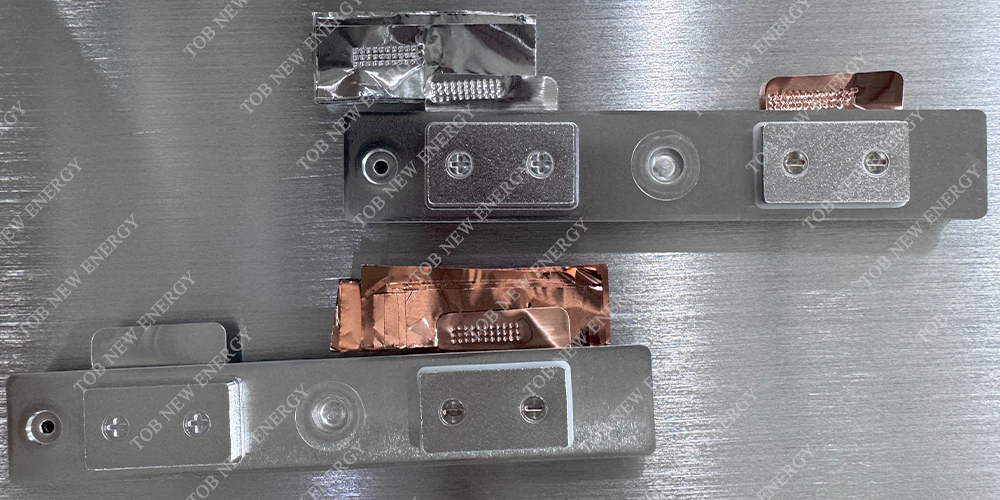

6. 용접 결과

6.1 외관

가상 용접 없음, 용접 침투 없음, 누출 없음, 용접 견고함, 납땜 접합부 완전하고 깨끗함, 호일이 찢어져 손상됨, TAB에 80% 잔여물 있음.

6.2 용접 인장 강도

≥25N

6.3 제품 통과율

≥99.8%（재료가 합격한 경우）

7. 장비 설계 수명

8~10년
