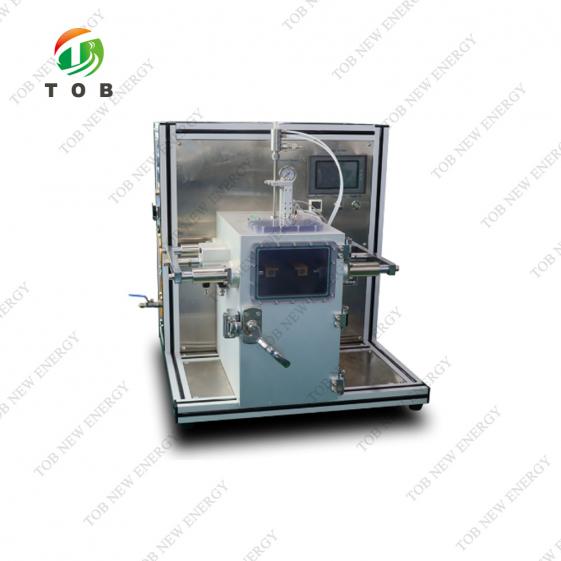

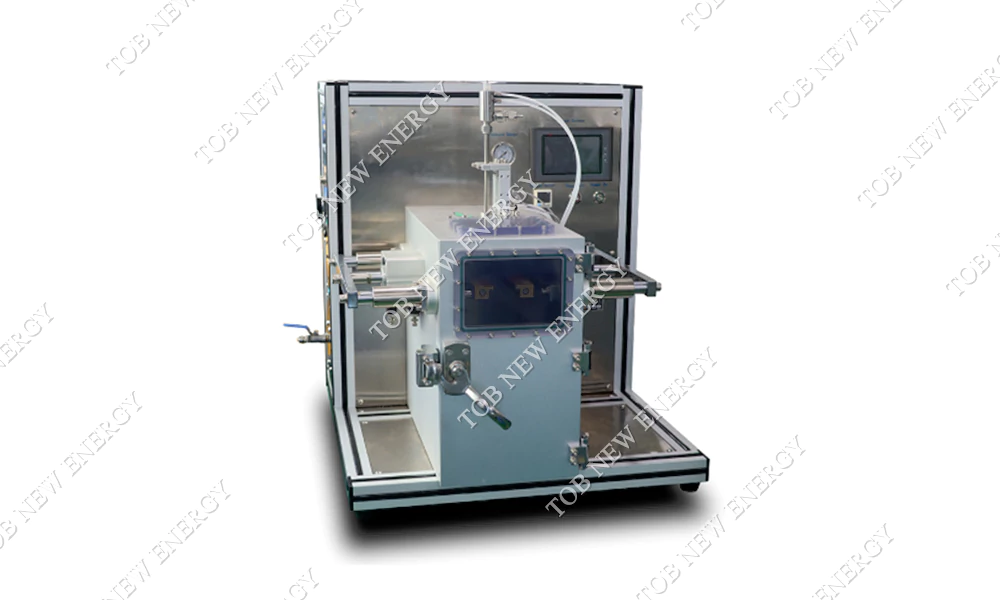

진공 전해액 충전, 침지 및 사전 밀봉이 가능한 올인원 기계

진공 전해액 충전, 침지 및 사전 밀봉이 가능한 올인원 기계

명세서

주요 특징：

• 한 대의 기계에는 주입 및 확산 기능이 있으며, 핫프레스 사전 밀봉이 가능합니다.
• 높은 측정 정확도와 반복성.
• 진공 후 액체를 주입하면 효율성이 높고, 정확도가 정확하며, 작업이 편리하고 안정적입니다.
• 입구와 출구는 내화학성 호스로 연결됩니다.
• 밀봉 헤드는 열전도 효과가 좋은 구리 재질로 제작되어 전력 소비를 절감하고 작업 효율성을 향상시키며 유사 제품에 비해 에너지를 절감합니다.
• 밀봉 헤드의 압력은 압력 조절기를 통해 조절되어 다양한 공정 매개변수의 요구 사항을 충족할 수 있습니다.
• 헤드는 두 개의 선형 가이드 슬리브를 통해 실린더로 구동되며, 이 슬리브는 유연하고 정확하게 안내되어 가장자리 밀봉 후 제품의 평행도를 보장합니다.
• 원근법 창을 통해 작업 중에 공동의 변화를 관찰할 수 있습니다.
• 글러브 박스나 건조실에서 작동 가능합니다.
• 세련된 외관, 안정적인 성능.
• PLC, 터치스크린 조작, 유연한 매개변수, 높은 자동화 프로그램.

작업 절차 설명:

• 제품을 진공 챔버에 넣으세요.
• 투명한 밀봉 도어를 닫아 배터리가 밀폐된 진공 챔버에 들어가도록 합니다.
• 진공, 진공도에 도달하고 설정된 시간이 지나면 자동으로 액체를 주입합니다.
• 액체 주입이 완료된 후 확산 과정을 시작합니다.
• 사이클이 완료된 후, 매개변수에 따라 저진공, 고진공, 압력 유지를 펌핑합니다.
• 사전 밀봉을 시작합니다.
• 진공, 진공도 및 온도 값에 도달하면 자동 열 밀봉, 완료 후 제품을 제거합니다.

장비의 주요 구성 요소:

• 실린더 및 솔레노이드 밸브, 진공 부품: 대만 에어텍/싱첸
• PLC: 디스플레이 및 제어
• 터치스크린: 디스플레이 제어
• 아날로그 진공계: 파나소닉

현장 환경 요구 사항

• 주변 온도: 고객사 공장 환경에 따라 결정됨
• 전원 공급 : 220V, 50HZ, 전압 변동 범위 : +10% ~ -10%
• 압축 공기: 건조, 여과 및 압력 조절 후: 출구 압력은 4.0kg/cm2보다 큽니다. 글러브 박스에 넣는 경우 사용되는 압축 가스는 글러브 박스에 있는 가스와 동일합니다.
• 진공원: 진공펌프 2L/s, -98KPa 이상 또는 파이프라인 진공(-98KPa 이상)

기술적 매개변수

• 액체 주입, 확산, 사전 밀봉의 세 가지 기능을 포함합니다.
• 배터리 크기 적용 범위: 길이 20~190mm, 너비 20~190mm, 두께 0~15mm.
• 용량 범위: 0.2ml~3L, 액체 주입 펌프에 따라 조정됩니다.
• 배터리 액체 주입량: 0.2g~3kg, 주입 펌프 조정에 따라 다름.
• 주입 정확도: ±1%
• 호기 속도: 3ml/s 조절 가능
• 입출관：액체 유입관 Φ6
• 주요 부품에 내식성 스테인리스 스틸 304 및 316 소재를 제조합니다.
• 직선형 캐비티는 알루미늄으로 용접되어 안정적이고 내식성이 뛰어난 구조를 가지고 있습니다.
• 헤드 온도: RT ~ 250℃, 온도 조절 가능.
• 온도 제어 정확도：±2℃
• 열 밀봉 압력 : 0 ~ 5Kg/cm2 조절 가능
• 열 밀봉 시간 : 0 ~ 99초 조절 가능
• 시딩 가장자리 너비: 5±0.4mm(고객 요구 사항에 따라)
• 최대 밀봉 가장자리 크기: 190mm
• 밀봉 도구 길이: 200mm
• 씰 두께 정확도(mm): 두 지점 패키지 두께 차이 <15um
• 전원 : 300W 가열관, 가열전력 소모량 약 0.6KW
• 외부 치수: L600mm×W620mm×H800mm
• 전원 공급 장치: AC220V/50Hz/1KW
• 체중:95kg

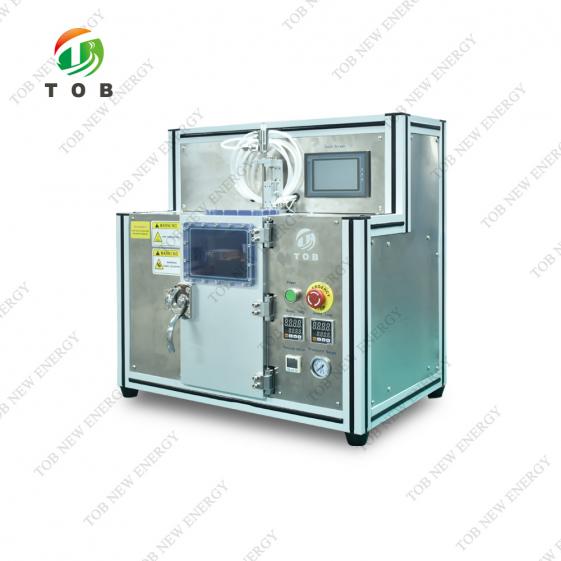

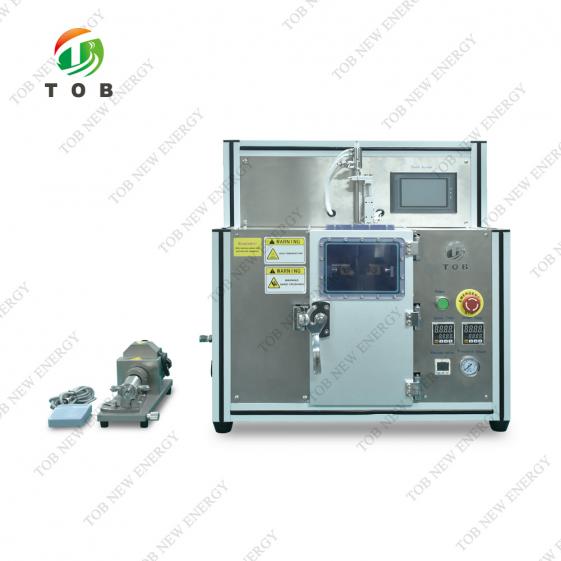

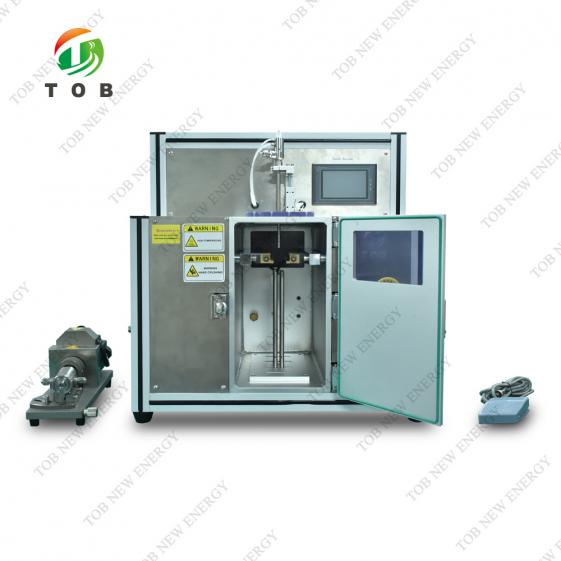

제품 진열
