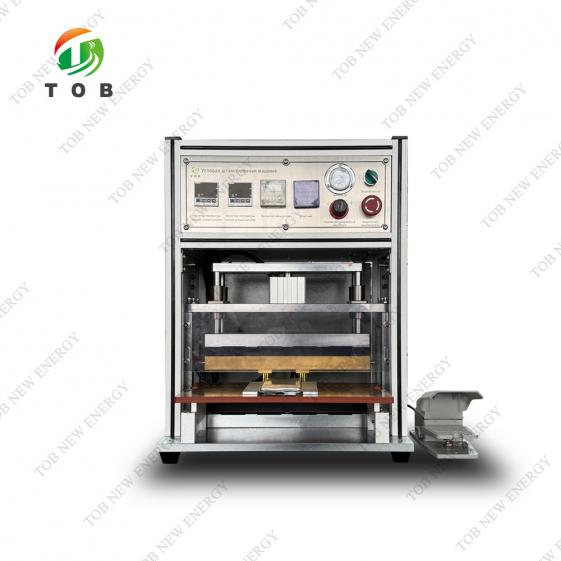

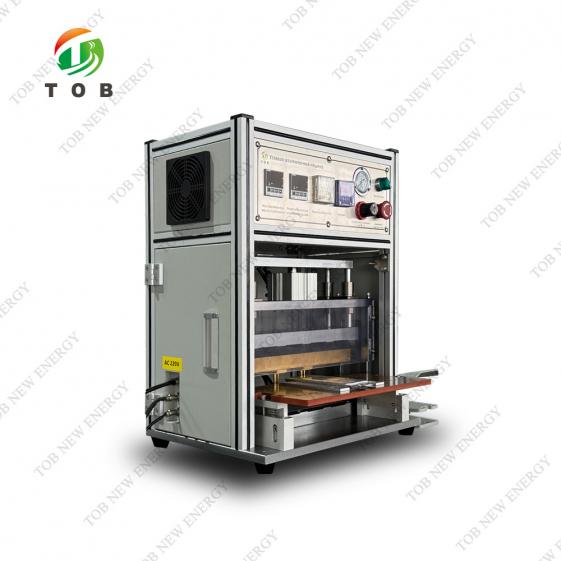

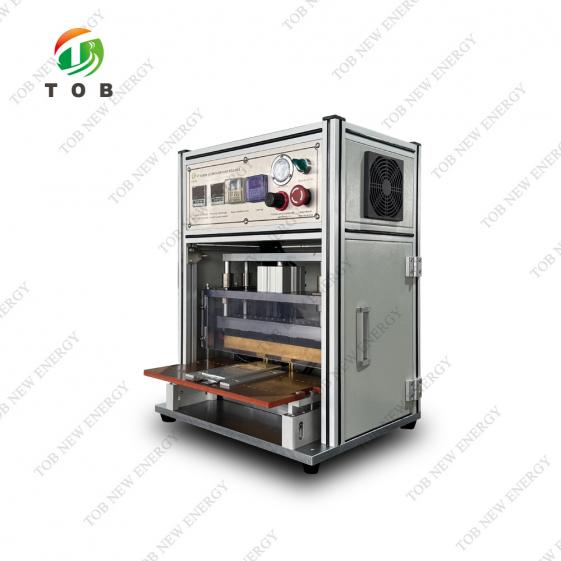

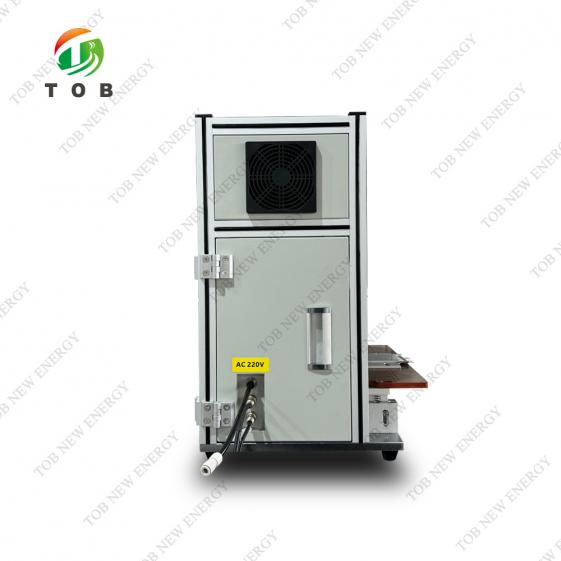

TOB 파우치 셀 코너 펀칭 머신

이 TOB-CPM-350 파우치 셀 코너 펀칭 머신은 리튬 이온 파우치 셀 바닥 코너 사전 밀봉에 사용됩니다.
  • 브랜드:

    TOB
  • 제품 번호.:

    TOB-CPM-350
  • 주문 (moq):

    1
  • 지불:

    L/C,T/T
  • 제품 원산지:

    China
  • 배송 포트:

    XIAMEN
제품 상세 정보

TOB 파우치 셀 코너 펀칭 머신


명세서


장비 개요

이 TOB-CPM-350 파우치 셀 코너 펀칭 머신은 리튬 이온 파우치 셀 바닥 코너 사전 밀봉에 사용됩니다.

프로세스 흐름

배터리를 코너 밀봉 스테이션에 넣고, 배터리 측면이 배터리 배플에 가깝고, 하단 모서리가 코너 밀봉 헤드를 향하게 한 다음, 발 스위치를 눌러 기계를 시동하여 코너 밀봉 작업을 자동으로 완료합니다.


기술 성능 매개변수

  • 적용제품 사양 : L × W × H : (10-200) × (5-200) × (2-15) 이하
  • 가열체 길이 : 250mm
  • 캡슐화 각도: R3mm 1/4 둥근 각도
  • 수용인원: 400-600명
  • 온도: ≤250℃ 조절 가능, 편차 ±2.5℃
  • 헤드 평행도: ±0.02mm
  • 캡슐화 두께 슬로팅: 알루미늄 적층 필름의 두께를 결정하기 위해 필요에 따라 제공


전원 구성 및 설치 매개변수

  • 구성 전원: 220V/50Hz; 전력: 1.8KW
  • 압축 공기: ≥ 0.6MPa, 6L/분
  • 장비 무게 : 약 35Kg
  • 장비 크기: 413x365x530mm(L*W*H)


장비 특성

  • 그만큼 파우치 셀 코너 펀칭 머신 수동 조작을 채택하여 작업대 위에 셀을 고정하고 스위치를 밟아 모서리 캡슐화 작업을 완료하므로 간편하고 실용적입니다.
  • 하부 밀봉 헤드는 고정되어 있고, 상부 헤드는 실린더로 구동되므로 위치 결정이 정확하고, 부드럽고 안정적이며, 소음이 적습니다.
  • 상부 밀봉 헤드는 실린더로 구동되고 선형 베어링으로 안내되며, 유연한 상하 동작과 정확한 안내로 제품 헤드 인쇄의 평행도 요구 사항을 보장합니다.
  • 셀 스토퍼는 배터리 위치를 미세하게 조정하여 배터리가 정확한 위치에 위치하도록 할 수 있습니다.
  • 셀 제한 블록은 배터리의 다양한 사양을 캡슐화하도록 조정될 수 있습니다.
  • 밀봉 헤드는 구리 재질로 제작되어 열전달 효과가 좋아 전력 소비를 절감하고 작업 효율성을 향상시킵니다.
  • 상단 및 하단 밀봉 헤드의 온도는 온도 조절 패널 버튼으로 조절 및 설정할 수 있으며, 현재 온도 및 설정 온도 값은 직관적이고 조작하기 쉬운 LCD 디스플레이에 표시됩니다.
  • 이 기계는 온도 이상 경보 기능을 갖추고 있어, 온도가 적절한 경우에만 기계가 작동하여 제품 밀봉 요구 사항의 품질을 보장합니다.
  • 작업대 전면에는 아크릴 보호판이 설치되어 있어 작업자의 안전을 효과적으로 보호하고 작업 중 화상을 방지하는 동시에 작업자의 시야를 방해하지 않습니다.


장비의 주요 구성 요소 및 관련 구성

기계 부품:

  • 상부 가열 메커니즘
  • 하부 가열 메커니즘
  • 가이드 기둥 메커니즘
  • 공기 회로 시스템



전기 및 표준 부품 구성:

  • 전기 제어 장치: 오므론
  • 공압 실린더: 에어택
  • 온도 조절 장치: 오므론
  • 열전대: 대만산 8코어 테프론 와이어
  • 솔리드 스테이트 연속성: Yang Ming


주목:

위 브랜드의 부품이 품절될 경우, 고객님께 별도 안내 없이 동급의 부품으로 교환해 드리므로 배송에 차질이 없도록 하겠습니다. 양해 부탁드립니다!


제품 진열

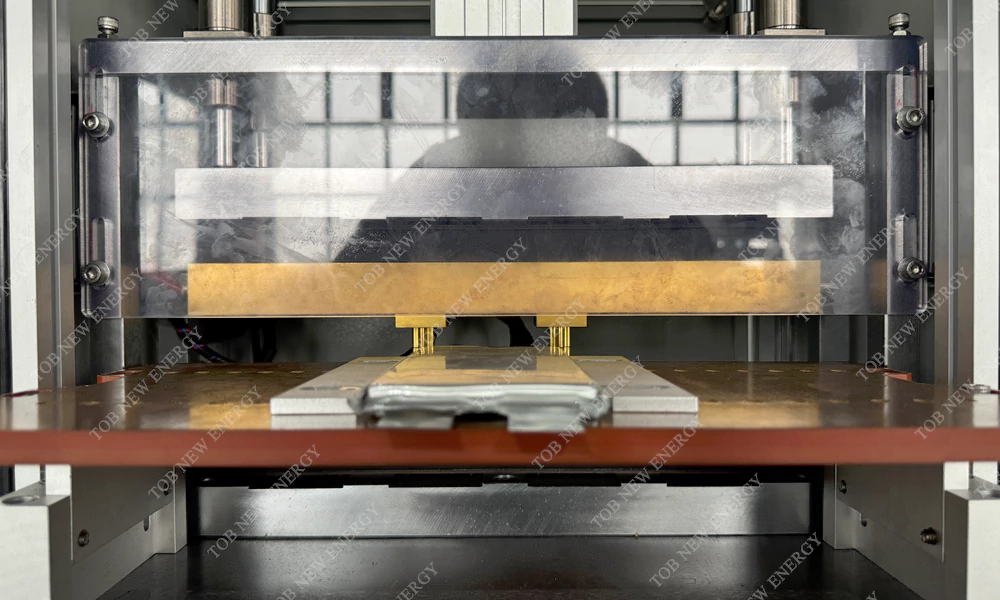

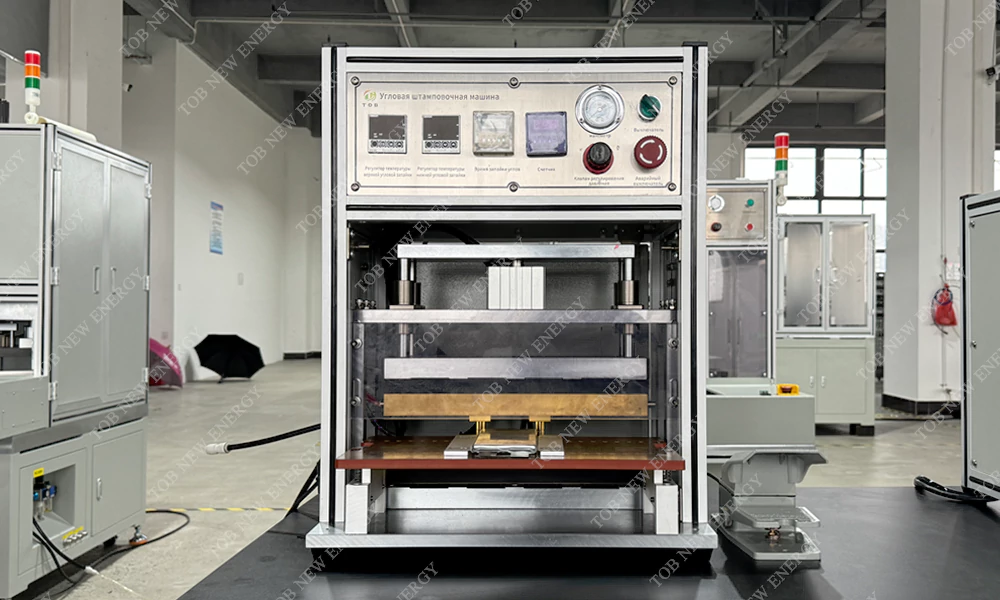

Corner-Punching-Machine-for-Pouch-Cell-Manufacturing

Corner-Punching-Machine-for-Pouch-Cell-Manufacturing

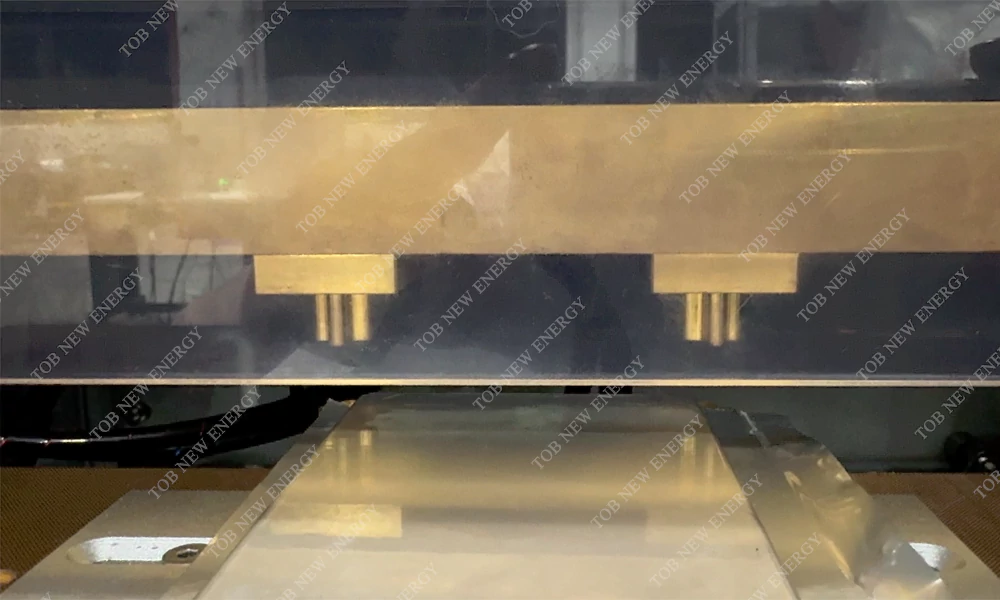

Press-Mould-for-Corner-Punching-Machine

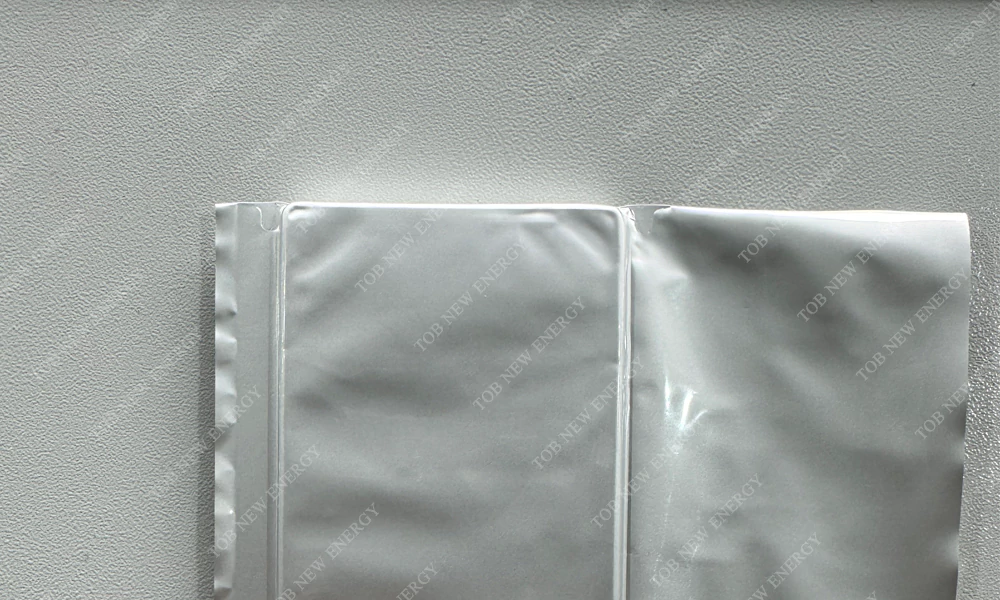

Pouch-Cell-after-Corner-Punching
