1.제품명

1.1 이름

1.2 모델

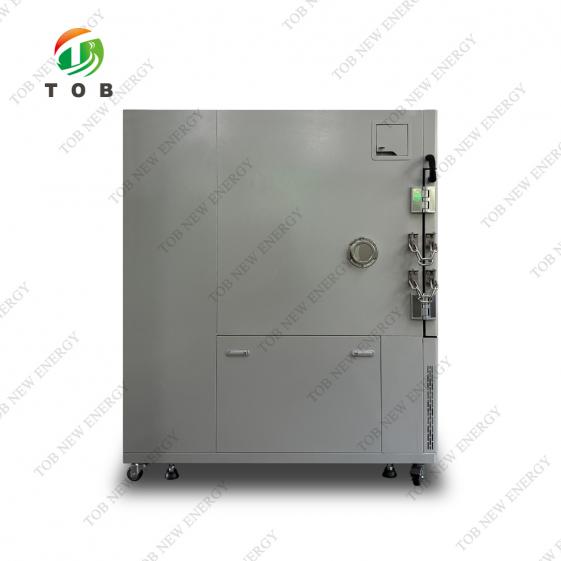

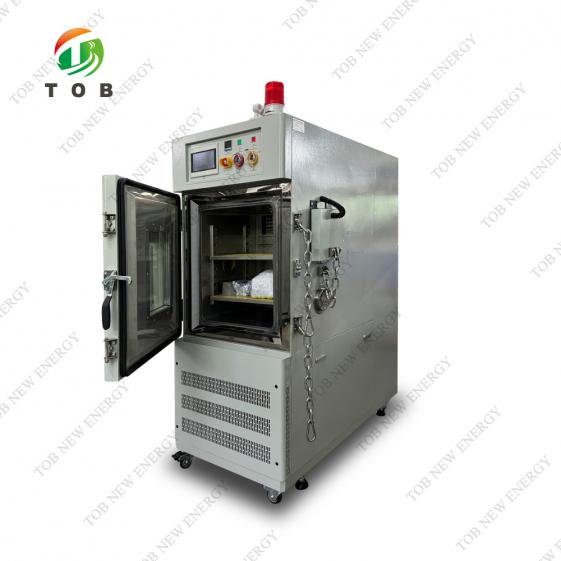

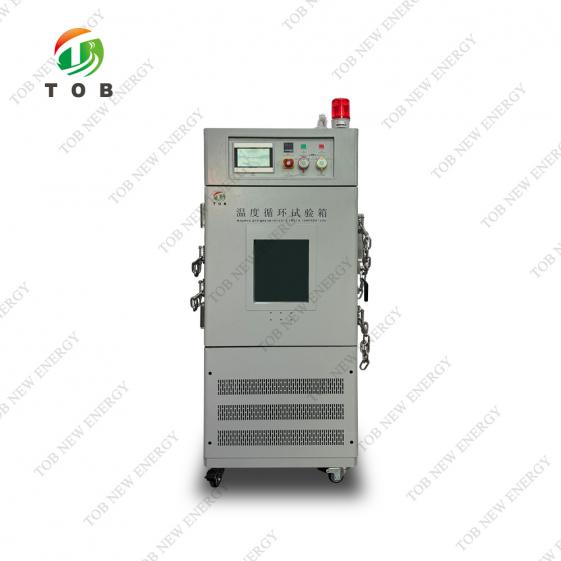

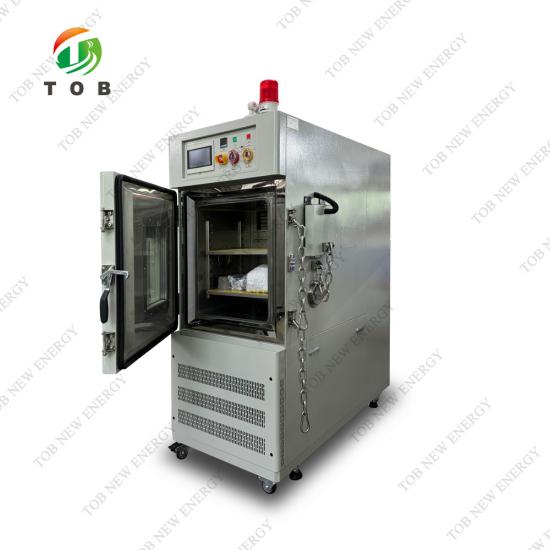

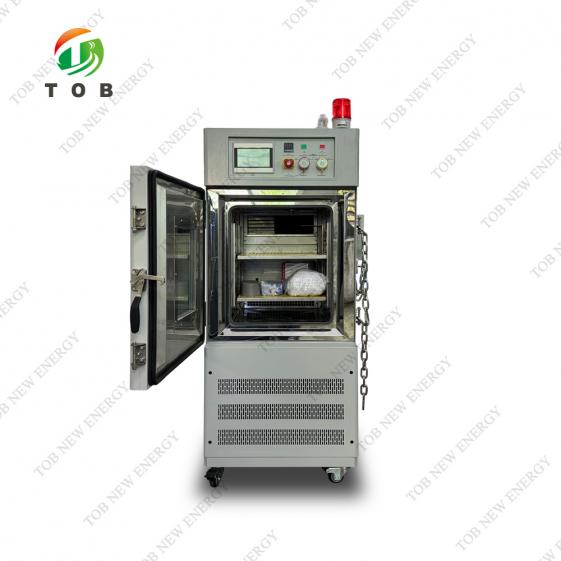

온도 사이클링 테스트 챔버

TOB-KS5-150C

2. 적용 및 제한

2.1 적용

주로 단일 셀 및 전자 제품, 부품 고온 저온 테스트, 온도 변화 등에 사용됩니다. 환경은 신뢰성 테스트를 시뮬레이션합니다.

3. 부피 및 치수

3.1 유효 볼륨

150L

3.2 내부 치수

W500mm*H600mm*D500mm

3.3 전체 치수

W750mm*H1780mm*D1500mm

주의 사항: 정확한 전체 치수는 최종 디자인 도면을 참조하십시오!

4. 성능

4.1 조건

환경 온도 +5℃~+35℃, 상대 습도 ≤85%에서 공기 냉각 방식. 무부하(시험 구역에 시편 없음)

4.2 온도 범위

-40℃~+150℃

4.3 온도 파동

±0.5℃

4.4 온도 편차

≤±2℃

4.5 온도 구배

≤±2.0℃

4.6 온도 가열시간

-40℃에서 85℃까지, 전체 범위 비선형 평균 약 5℃/mins, 무부하

4.7 온도 냉각 시간

85℃에서 -40℃까지, 전체 범위 비선형 평균 약 5℃/mins, 무부하

4.8 온도 넘겨 쏘다

≤±2℃

4.9 소음

70dB 이하(A 레벨)

4.10 무게

약 600KG

4.11 전력

380V, 50Hz, 삼상, 9KW

4.12 표준 준수

IEC62133-2012-7.2.4장 온도 순환

UL1642-18장 온도 사이클링 테스트

UN38.3 테스트 T.2:열 테스트

IEC60068-2-1:2007 환경 테스트 - 파트 2: 테스트 방법 - 테스트 A: 저온

IEC60068-2-2:2007 전기 및 전자 제품에 대한 환경 시험 시험 방법 - 시험 B: 건열

5. 구조 및 재질

5.1 외부 챔버

도장 처리된 강철을 냉간 압연합니다.

5.2내부 챔버

1.0mm SUS#304 스테인레스 스틸.

바닥: 2mm 두께의 #304 스테인레스 스틸,

5.3 단열재

100mm PU 폴리우레탄 폼 단열재

5.4 챔버 도어

단일 개방형 도어

5.5 관찰 창

진공유리 관찰창 (사이즈는 설계도 참조)

5.6 테스트 홀

챔버 측면에 ￠400mm 테스트 구멍 2개,

실리콘 씰과 스테인리스 스틸 커버 포함.

5.7 밀봉

높은 밀봉 성능을 갖춘 원래의 수입 실리콘 고무 스트립을 채택하십시오.

5.8 샘플 홀더

단열재가 포함된 샘플 홀더, 2겹,

용량은 30kg/층 미만입니다.

5.9챔버 내부 조명

관찰창 내부 에너지 절약등 1세트

5.10 3색 조명 경보 시스템

실행 상태를 나타내는 3색 조명 경보 1세트

5.11 안전 기능

1개 조각 연기 배기구.

챔버 측면에 방폭 체인 2개가 있습니다.

방폭형 압력 완화 도어 1세트.

6. 공기 공급 시스템

6.1공기 공급

내부에서 상부에서 하부로 공기 공급 순환을 강제합니다.

6.2 사이클릭 모터

대만 브랜드 저압 비동기 모터

6.3 송풍기

다중 블레이드 원심 순환 송풍기, 고온 저온. 저항하는 알루미늄 블레이드

6.4 센서

PT100 온도 센서(습식-건구)

7.냉동 시스템

공냉 방식

공냉식 압축기

7.1 압축기

독일 GEA Boke 또는 유사한 수준의 압축기

7.2 냉매

R448a

7.3 콘덴서

공랭식 고효율 강제 대류 핀형

7.4증발기

고효율 다중 세그먼트 핀형 증발기

7.5기타

오일 분리기 등...

8. 난방 시스템

8.1가열관

알몸 와이어 유형 니켈 크롬 합금 전기 가열 튜브

9. 컨트롤러 및 제어 회로 - 컨트롤러

9.1컨트롤러

제어 장치

RS-485 또는 LAN 포트만 둘 중 하나를 선택할 수 있습니다.

 10.1 보호 기능

1. 시편 결로 방지, 과열 보호 기능 (독립적으로 조절 가능한 온도 보호 장치 포함)

2. 2. 퓨즈 보호 스위치 없음

3. 히터 과열. 보호 스위치

4. 압축기 과부하, 과열

5. 압축기 고압 보호

6. 시스템 과전류 보호 장치

11. 기타 액세서리

11.1표준 구성

1.2층 단열 샘플 선반, 적재 용량(평균)30KG/층.

2.2 직경 50mm 테스트 구멍용 코르크.

3.운영 및 유지보수 매뉴얼 및 모니터링 소프트웨어

12. 작동 조건

1. 환경온도 : 5℃-35℃;

2. 상대 습도: ≤85%RH;

3. 대기압 : 80kPa ~ 106kPa

4. 강한 진동원에서 멀리 떨어진 곳

5. 전원:

5.1.380V AC(±10%),50Hz 3상 4선+접지선, 접지 저항≤4Ω;
