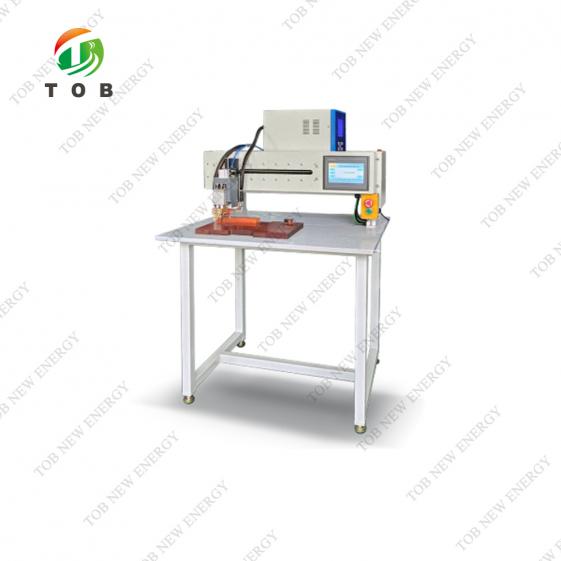

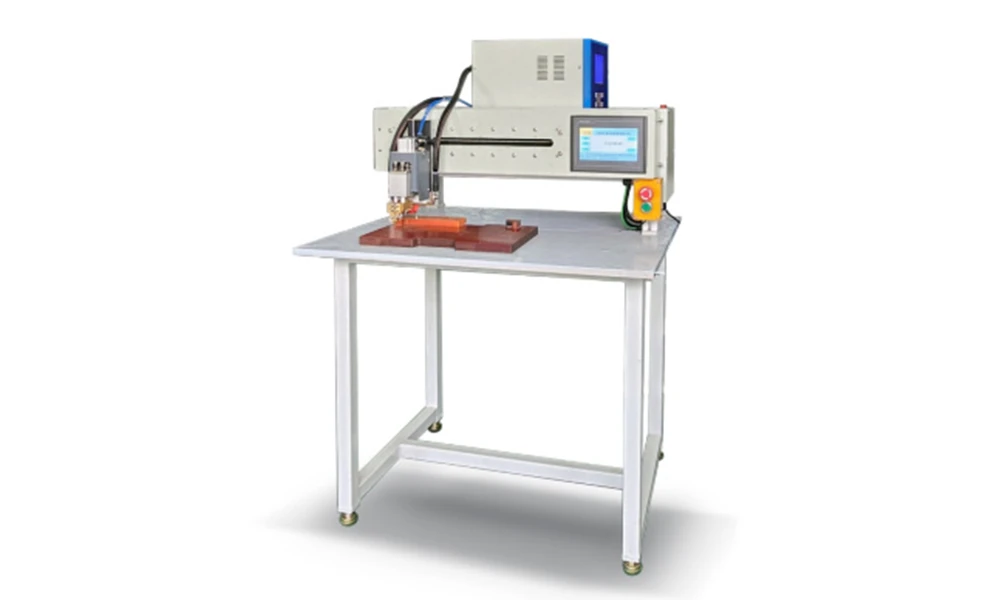

XIAMEN배터리 팩용 간단한 단면 자동 용접기
명세서
TOB-ASWM-3020 전자동 단면 스폿 용접기는 원통형 리튬 배터리 생산 분야의 경쟁이 심화되는 환경 속에서 비용 절감, 품질 향상 및 효율성 증대에 대한 지속적인 요구에 부응하여 당사가 자체 개발한 새로운 유형의 자동화 장비입니다.
이 기계는 양극과 음극 용접점이 규칙적으로 또는 불규칙적으로 배열된 배터리 팩을 대칭으로 용접하도록 설계되었습니다. 차오시시(Chao Si Si)의 일관된 디자인 스타일인 단순함, 사용자 친화성, 깔끔한 라인, 그리고 넓은 작업 공간을 구현합니다. 주요 구조는 고강도 판금으로 제작되었습니다.
제어부는 산업용 제어 지능형 운영 체제가 내장된 PLC LCD 터치스크린을 특징으로 합니다.
이 프로그램 설정은 모든 도트 매트릭스 및 표준 배열 모드를 지원하고, CAD 도면 가져오기 기능을 포함하며, 최대 99개의 프로그램 그룹을 저장할 수 있습니다.
이 장치의 X축과 Y축은 각각 서보 모터로 독립적으로 제어되어 이동합니다. 각 용접 지점은 독립적인 X축 및 Y축 좌표에 대응하며, 이중 축 수평 용접을 활용하여 정밀한 스폿 용접을 보장합니다.
이 제품은 연속 시작, 중단점 시작, 오용접/경보, 용접 누락/경보 및 재용접과 같은 기능을 제공합니다.
니들 포인트 용접의 스폿당 평균 용접 시간은 0.35초로, 용접 속도를 크게 향상시킵니다. 수동 스폿 용접과 비교하여 조작이 간편하고 안정적이고 정밀한 용접이 가능하며, 효율성이 높고 일관성이 우수하며 비용을 절감할 수 있다는 장점이 있습니다.
이 전용 고정 장치는 고정밀 가공되었으며, 자석을 사용하여 니켈 스트립을 흡착하고, 뛰어난 이동성을 제공하며, 용접 정밀도의 장기적인 안정성을 보장합니다.
이 장비는 주로 에너지 저장 배터리, 전기 오토바이 및 자동차 배터리와 같은 모듈형 리튬 배터리 팩의 점 용접에 사용되며 리튬 배터리 팩 생산 라인에 통합될 수 있습니다.
|
전자동 단면 스폿 용접기의 기술 사양 |
|
|
기계 모델 |
TOB-ASMW-3020 |
|
입력 전원 공급 장치 |
AC220V, 50Hz |
|
작동 공기압 |
0.3-0.8MPa |
|
전력 소비량 |
500와트 |
|
적용 범위 |
디지털 배터리, 파워 배터리, 전기 자전거 배터리, 밸런스 차량 배터리, 전동 공구 배터리 등 |
|
배터리 셀 유형에 적합합니다. |
원통형 리튬 배터리(예: 18650, 21700, 16650, 26650, 32650, 14500 등) |
|
스폿 용접 전원 공급 장치 |
10000A 트랜지스터 전원 공급 장치 하나가 필요합니다. |
|
사료 공급 방식 |
고객 도면(첨부된 도면 참조)에 따라 특수 설비를 채택하고 맞춤 제작합니다. |
|
X축 이동 |
0~300mm, 최대 하중 용량 ≥50kg |
|
Y축 이동 |
0~200mm, 최대 하중 용량 ≥10kg |
|
Z축 이동 |
50-130mm |
|
제어 정확도 |
좌표값 정확도는 1미크론이고, 반복 위치 정확도는 0.02mm 이하입니다. |
|
단일 지점 스폿 용접 속도 |
포인트당 0.30초 이상 (18,650에서 계산) |
|
단면 점 용접 효율 |
시간당 2000개 이상의 배터리 셀 (18,650으로 계산) |
|
용접 연결판의 두께 |
0.1-0.3mm (0.20mm보다 큰 부품을 용접할 경우, 갈라진 부분과 돌출부를 만들어야 합니다.) |
|
제어 모드 |
PLC 제어 |
|
전체 크기 |
길이 900*폭 750*높이 1250 |
|
기계 중량 |
250kg |

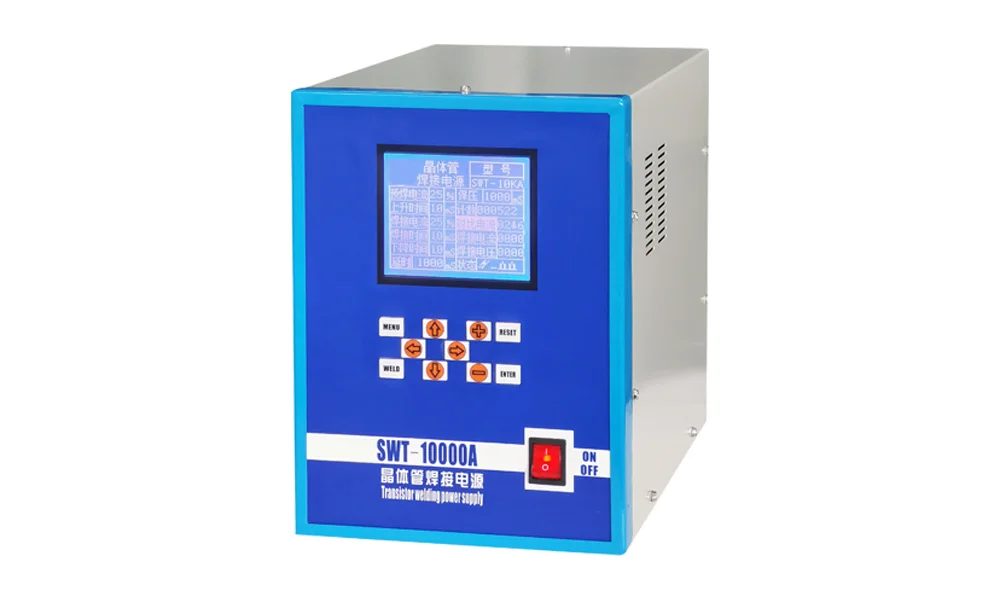

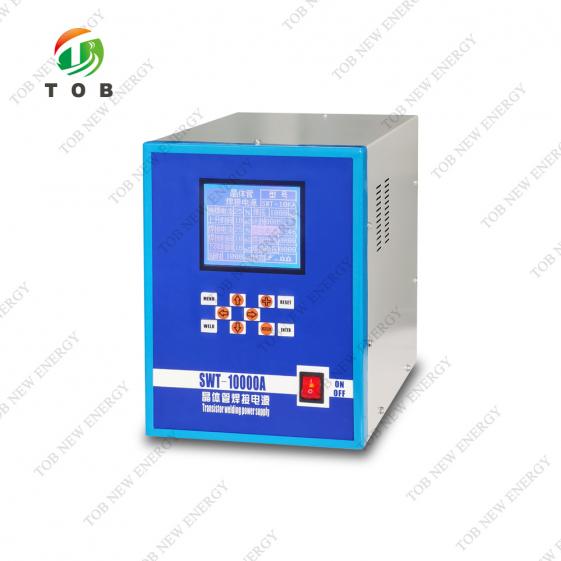

용접 전원 공급 장치 소개:
트랜지스터 용접 전원 공급 장치는 저항 용접에 가장 이상적인 전원입니다. 본체는 고속 마이크로프로세서를 사용하여 제어하며, 높은 제어 정밀도, 빠른 응답 시간, 다양한 작동 모드를 제공합니다. 주요 특징으로는 빠른 전류 상승, 안정적인 출력 전류, 두 용접면의 접촉면에서 발생하는 용접, 용접 부위의 산화 최소화, 용접 자체 검사 기능 등이 있습니다. 주로 리튬 이온 배터리 팩 용접, 파워 배터리 용접, 휴대폰 배터리 용접에 사용되어 고품질 용접을 보장하는 데 필수적인 선택입니다. 전체 전원 공급 장치는 스위칭 전원 공급 장치로 제어되어 뛰어난 전원 적응성을 제공합니다.
전원 공급 장치 기술 사양:
|
입력 전력 |
교류 220V±15% |
|
최대 출력 전류 |
10000A, 출력 350W |
|
용접 전 전류 조정 |
0-99% |
|
상승 시간 |
0-3.0ms |
|
용접 전류 조정 |
0-99% |
|
용접 시간 |
0-3.0ms |
|
가을 |
0-3.0ms |
|
비교 현재 가치 |
0-9.99KA |
|
치수 |
360×300×225(mm) |
|
무게 |
20-25kg |
제품 전시
