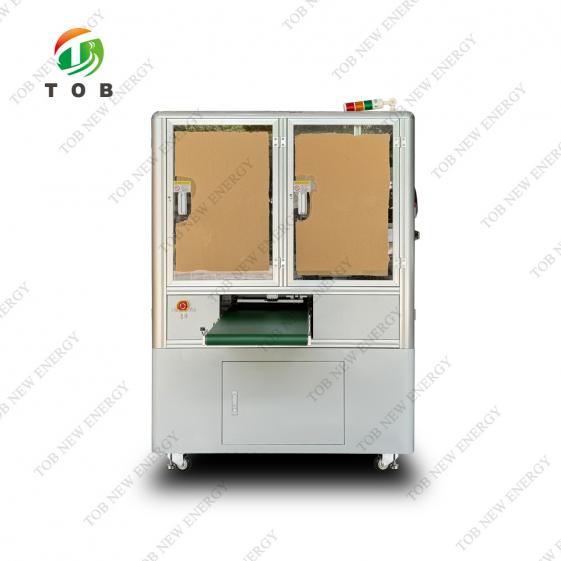

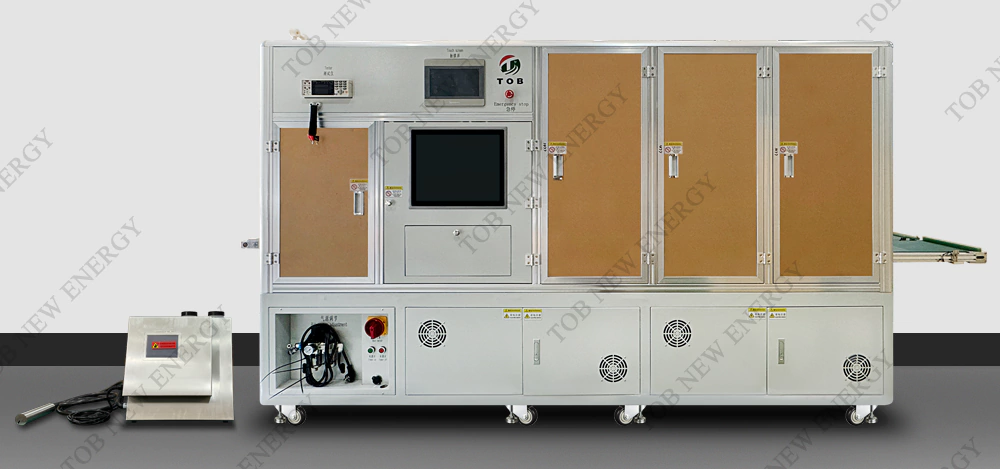

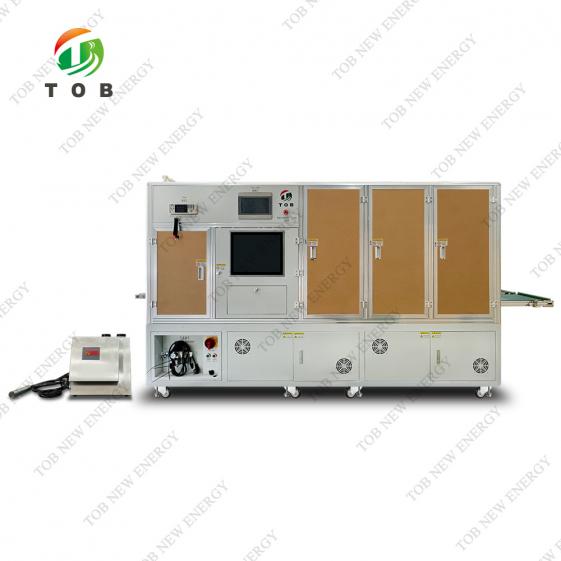

파우치 셀 전압 등급 기계

이 TOB-BVG-PMC 파우치 셀 전압 등급 측정기는 주로 파우치 셀의 코드 스캐닝, OCV 및 DCIR 검사에 사용됩니다. 이 장비는 파우치 셀의 코드 스캐닝, OCV, DCIR 검사 및 잉크젯 인쇄를 모두 수행합니다.

브랜드:
TOB NEW ENERGY
제품 번호.:
TOB-BVG-PMC
주문 (moq):
1set
지불:
L/C,T/T
제품 원산지:
China
배송 포트:
XIAMEN

지금 문의

제품 상세 정보

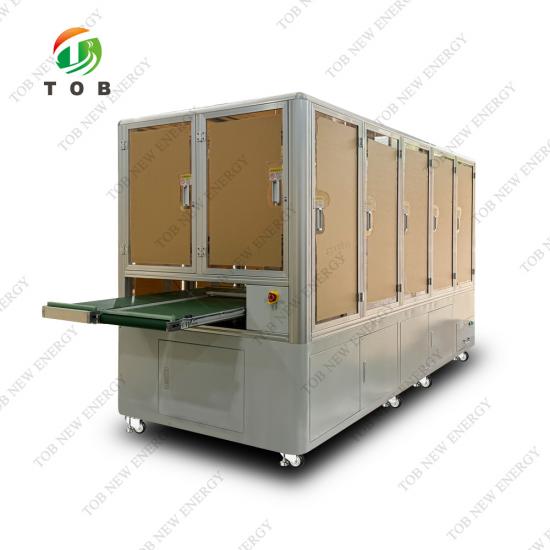

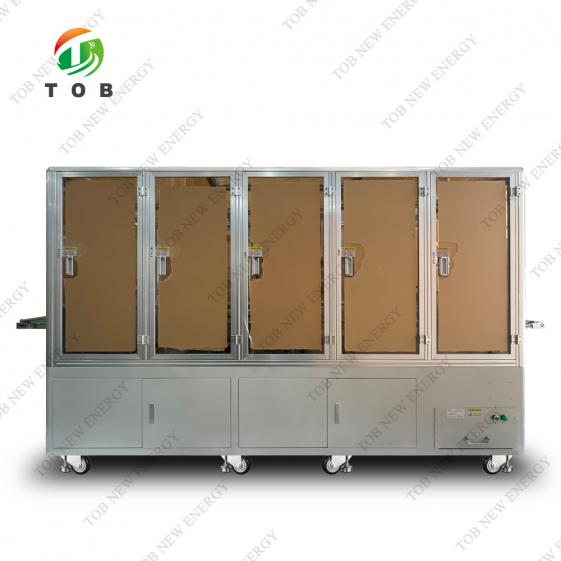

파우치 셀 전압 등급 기계

명세서

이 TOB-BVG-PMC 파우치 셀 전압 등급 측정기는 주로 파우치 셀의 OCV 및 DCIR 코드 스캐닝 검사에 사용됩니다. 이 장비는 파우치 셀의 코드 스캐닝, OCV, DCIR 검사 및 잉크젯 인쇄를 구현합니다. 셀의 바코드는 자동 코드 스캐닝 건으로 스캔되어 셀에 부착됩니다. 셀의 내부 저항 및 전압은 고정밀 검사 장비로 검사됩니다. 셀 검사 파라미터와 검사 시간은 서버로 전송됩니다. 서버는 저장된 데이터를 자동으로 기록하고 결과를 장비로 피드백하며, 장비는 결과에 따라 OK/NG를 판정합니다.

장비의 기본 기능

고객이 제공한 기술 요구 사항에 따라 생산 효율을 높이고 제품 제조 비용을 절감하며 고객을 위한 셀 생산 기술을 실현한다는 개념에 따라 이 기계는 수동 적재 및 하역, 테스트 사이트로의 자동 배송, 자동 전압 내부 저항 테스트, 자동 DCIR 테스트, 자동 코드 스캐닝 및 데이터 상호 작용의 기능을 통합한 자동화 장비입니다.

장비의 흐름 설명 및 구조적 레이아웃(크기는 참고용이며 실제 설계에 따라 달라질 수 있음)

수동 공급 조립 라인 → 조립 라인 흐름 방향 테스트 위치 → OCV 테스트 → DCIR 테스트 → 스캔 및 스프레이 코드 테스트 → NG 선택 → OK 조립 라인 유출(NG 조립 라인 유출) → 테스트된 셀을 수동으로 제거

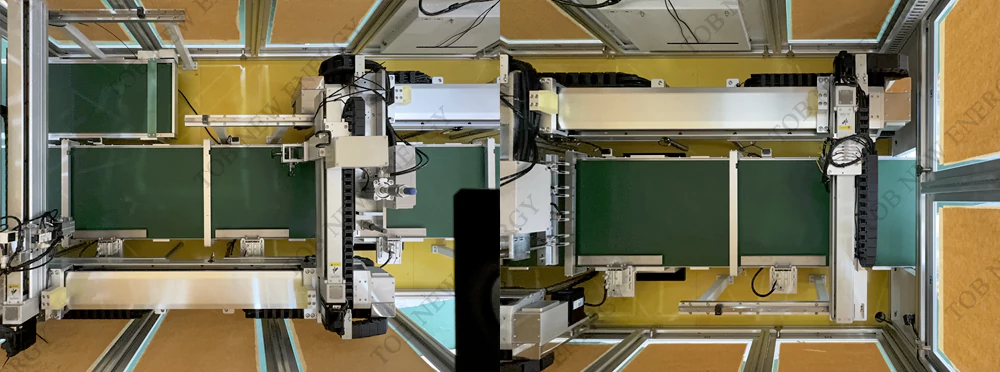

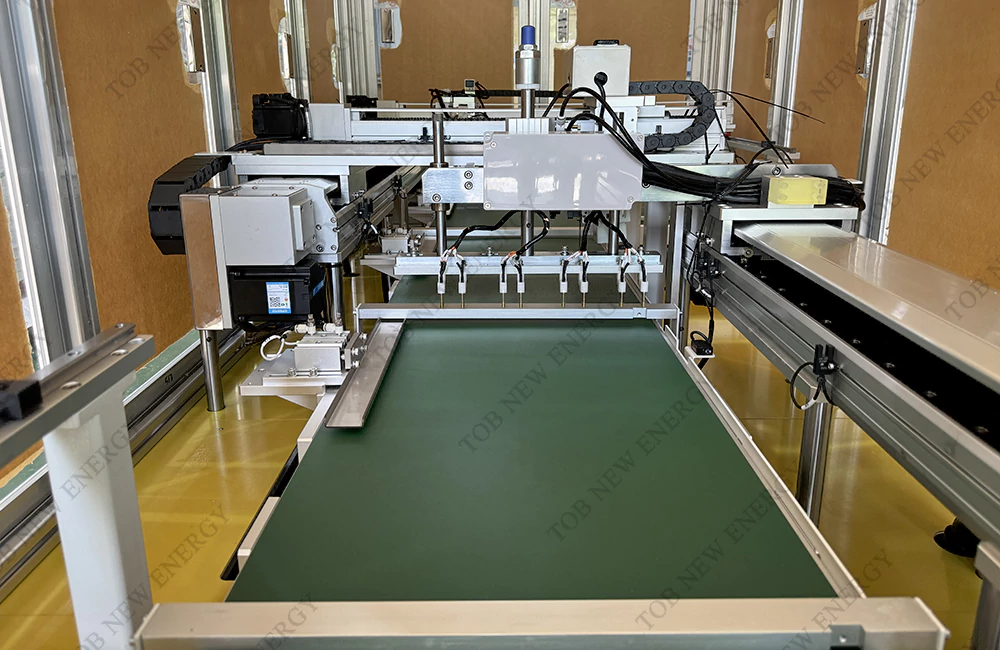

장비 메커니즘 및 워크플로

수동 트레이 공급: 테스트할 제품을 수동으로 공급 라인에 놓고, 공급 라인은 단계적 값을 취하여 테스트 위치까지 공급합니다(한 번에 하나의 셀을 테스트용으로 놓습니다).
전압 및 내부 저항 테스트: 위치 지정 후 코드 스캐닝을 시작하고, 데이터 바인딩 후 테스트를 수행합니다. 테스트 모듈 메커니즘은 프로브 접촉을 통해 트레이에 있는 단일 제품의 전압 및 내부 저항을 테스트하고, 테스트 데이터는 산업용 컴퓨터에 업로드되어 판단 및 저장됩니다. 테스트 후, 테스트된 배터리는 흐르는 물 벨트를 통해 백엔드로 흐릅니다.
DCIR 테스트: 위치 조정 장치가 트레이의 위치를 조정한 후 DCIR을 테스트합니다. 테스트 장치가 프로브를 탭에 누르면 수집된 데이터가 산업용 컴퓨터에 업로드되어 판단 및 저장됩니다.

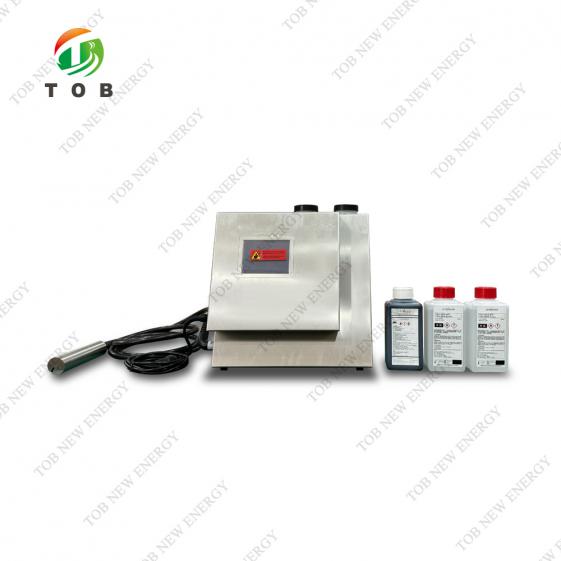

스프레이 코드 스캐닝 스테이션: 배터리가 스프레이 코드 스캐닝 스테이션으로 이동하면 위치 조정 장치가 흡입 컵을 위치시키고, 스프레이 코드 장치가 코드를 분사합니다. 분사가 완료되면 스캔 및 바인딩이 수행되며, 데이터는 마지막으로 로컬 컴퓨터에 저장됩니다.
NG 선택 스테이션: 배터리가 NG 선택 스테이션으로 이동하면 위치 조정 장치가 흡착 컵의 위치를 조정하고, 위치 조정 후 NG 점프를 수행하여 NG 배터리를 NG 조립 라인으로 선택합니다. NG 조립 라인은 조립 라인이 가득 찰 때까지 한 단계씩 이동하며, NG 제품을 수동으로 제거하라는 경고음이 울립니다.
셀 블랭킹: 셀 테스트가 완료된 후, 테스트를 거친 셀을 조립 라인의 끝에서 수동으로 꺼내 테스트를 완료합니다.

장비는 유입되는 자재와 제품 사양에 맞게 조정됩니다.

파우치 셀 범위: 폭 35-135mm, 높이 60-200mm(탭 포함), 두께 3.5-13.5mm

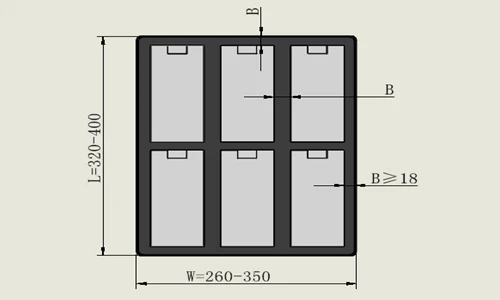

진공 성형 디스크 크기 요구 사항: 길이 L=320mm-400mm, 너비 W=260mm-350mm, 흡입 컵 위치 너비 B ≥ 18mm
진공 성형 디스크의 외관 요구 사항: 단일 피트에 대한 균일한 수평 및 수직 간격

기술적 매개변수

각 시스템의 기술 사양

목	기술 지표	주목
능률	8-10ppm	DCIR 테스트 시간에 따라
첫 번째 통과율	≥99%	결함이 있는 유입 재료를 제거하세요
힘	5KW	장비 작동 전력
소음	≤60dB	안정적인 생산 중 장비로부터 1m 떨어진 곳의 데이터입니다.

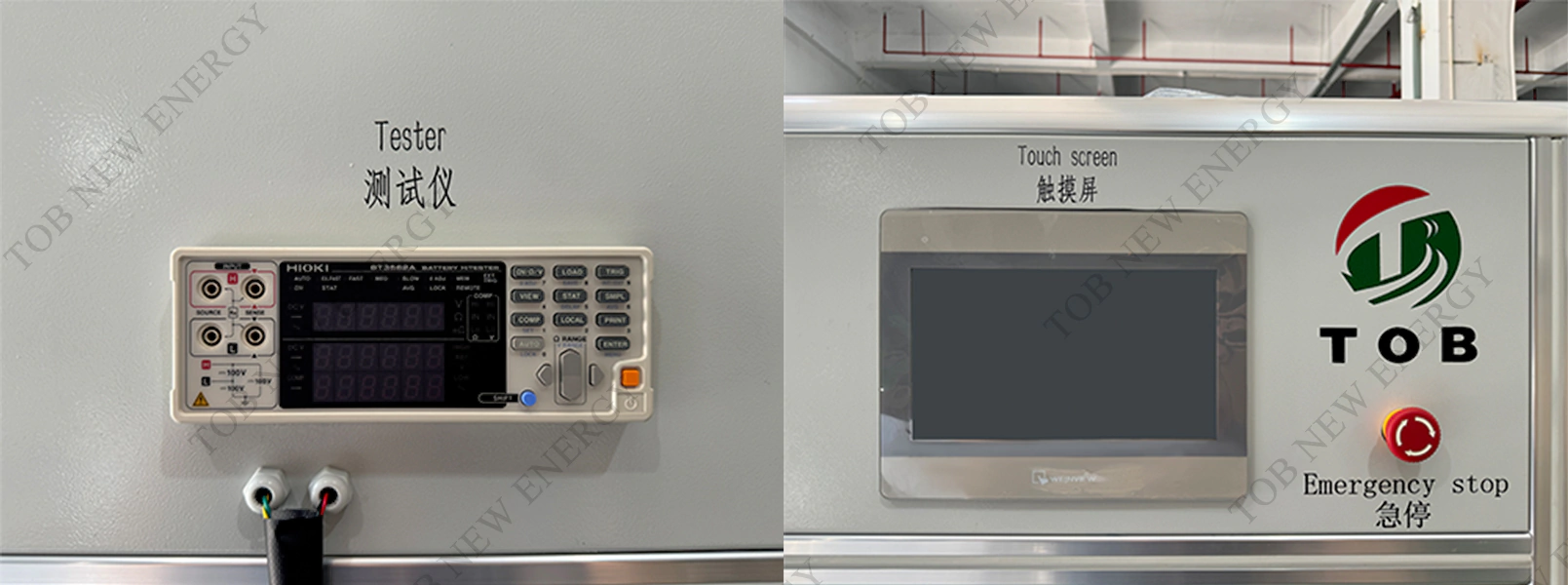

테스트 반복성	히오키 BT3562A	전압：0-5V 내부 저항 측정 범위：0-50mΩ OCV 정밀도: +0.01%, 표시 전압: 0.01mV 디스플레이 저항: 0.01mΩ AC 임피던스: 0~1000 헤르츠
DCIR 테스터	5V300A	IR 정밀도：+0.5%

표준 부품 구성표 및 취약 부품 목록

표준 부품 및 주요 구성표(표준 부품 매개변수는 제조업체에서 제공)

아니요	목	상표	주목
1	슬라이드웨이	하이윈	하이윈
2	감지기	오므론	303
3	베어링	YTP、UBC	60 시리즈
4	실린더, 솔레노이드 밸브	에어택	ACQ/TCL/TN
5	PLC	파나소닉
6	터치스크린	와인뷰	TK6071
7	OCV 테스터	히오키	BT3562A
8	산업용 터치스크린 올인원 머신	WWZS-VP19L
9	코드 스캐닝 건	하이크비전
10	스텝 모터	이노반스	57/86/110
11	서보 모터	리드샤인	400W/750W
12	DCIR 테스터	8채널	5V300A

주목:

위 브랜드의 부품이 품절될 경우, 고객님께 별도 안내 없이 동급의 부품으로 교환해 드리므로 배송에 차질이 없도록 하겠습니다. 양해 부탁드립니다!

취약한 부분 목록

아니요	목	모델	수량	주목
1	테스트 리드	MNP50-A8	2	OCV
2	테스트 리드	300A	2	DCIR

설치 환경 요구 사항

목	사양	매개변수
장비 사양	차원	(L)3995(W)1150(H)1800（mm） (치수는 최종 설계에 따라 결정됩니다)
	무게	약 300kg
	색상	국제 웜 그레이 또는 맞춤형
환경 요구 사항은 고객이 제공해야 합니다.	공기 공급	압력 ≥ 0.5MPa (고객 제공)
	진공	진공도 ≥ -85KPa (고객 제공)
	전원 공급 장치	전압 220V 50Hz；전압 맥동<±10%； 전력: 5KW，(접지선과 결상 보호 장치가 있어야 함)
	베어링	>300kg／m2
