특허 CN215549102U - 배치 배터리 가장자리 트리밍 장치

Oct 19,2026
등록된 실용신안 · CN215549102U · 유효
특허 CN215549102U - 일괄형 배터리 가장자리 트리밍 장치

화성된 배터리들이 필러 매거진에 적재되고, 한 번에 하나의 셀씩 쿠션 처리된 클램프로 밀려나며, 자동으로 가장자리가 트리밍됩니다. 이는 배터리 생산 라인의 속도를 늦추던 단일 셀 트리머에 대한 일괄 처리 솔루션입니다.

전체 명세서 및 도면: Google Patents의 CN215549102U

폴리머 리튬 이온 배터리는 화성 공정 후 밀봉 및 탈기 과정을 거치며, 밀봉된 파우치는 가장자리 트리밍이 필요합니다. CN215549102U의 명세서에서는 병목 현상을 명확히 지적합니다. 당시에 사용되던 트리밍 장치들은 한 번에 하나의 배터리씩 클램핑하고 트리밍했습니다, 이는 화성 공정 후 라인의 처리량을 낮게 유지하는 원인이 되었습니다.

2021년 8월 26일에 출원되고 2022년 1월 18일에 등록된 CN215549102U는 개별 처리 모델을 일괄 매거진 방식으로 대체합니다. 배터리가 네 개의 필러 사이에 적재되고, 푸셔가 하단 셀을 작업 구역으로 공급하며, 쿠션 처리된 클램프가 이를 고정하고, 모터 구동 블레이드가 가장자리를 트리밍한 후 다음 셀이 공급됩니다. 한 명의 작업자가 적재 작업을 수행하면 트리밍 주기가 반복됩니다.

특허 정보

공개 번호 CN215549102U
원문 명칭 一种电池用切片装置 (Batch Battery Edge-Trimming Device)
발명자 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
현재 양수인 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGY의 등록 법인
출원일 2021년 8월 26일
등록일 2022년 1월 18일
문서 유형 실용신안 (종류 코드 U)
법적 상태 유효
만료 예정일 2031년 8월 26일
도면 4개 도면
공식 기록 Google Patents - CN215549102U
본 페이지의 명칭 및 용어 안내. 위의 영문 명칭은 기계 번역이 아니라 TOB NEW ENERGY 엔지니어링 팀이 당사 장비 라인 전반에 사용되는 용어로 표준화하여 사람이 직접 검토한 번역입니다. 원본 중국어 명칭과 청구항이 권위 있는 텍스트이므로, 공개 기록이 기계 번역되었기 때문에 이 페이지를 Google Patents와 비교하는 독자는 정확히 그 용어의 차이를 알아차릴 수 있습니다. 본 페이지의 도면 및 메커니즘 설명은 번역본이 아니라 중국어 명세서 및 청구항에서 가져온 것입니다.
특허 유형에 대한 참고 사항. 이것은 중국의 실용신안 특허로, 화학적 조성물이나 공정보다는 장비의 기계적 구조를 보호합니다. 실용신안은 10년의 존속기간을 가지며 신규성과 실용적용성을 심사받습니다. 따라서 이어지는 내용은 구조적 설명입니다. 청구항은 장치를 정의하고 있으며, 명세서는 측정된 성능 수치를 공개하지 않습니다. TOB 생산 기계의 처리량 또는 공차 수치는 이 특허 문서가 아닌 당사의 장비 데이터 시트에서 가져온 것입니다.
이 특허의 보유자. CN215549102U는 TOB NEW ENERGY가 보유하고 등록 법인인 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. 명의로 출원한 등록 중국 실용신안입니다. 공개 기록에 명시된 두 발명자(Dany Huang(Huang Zhengyao) 및 Tobey Chen(Chen Lucai))는 모두 TOB 엔지니어링 팀의 일원입니다.

이 특허가 해결하는 생산 문제

단일 셀 트리밍은 포메이션 후 공정의 한계입니다. 리튬이온 폴리머 셀은 포메이션 후에 탈기 및 실링을 거쳐야 하며, 실링된 파우치는 가장자리를 트리밍해야 합니다. 시중의 대부분의 트리밍 장치는 한 번에 하나의 셀을 고정하고 트리밍하며, 명세서는 이 방식을 배터리 절단(트리밍) 장비의 낮은 작업 효율 원인으로 지적하고 있습니다.

로딩, 클램핑, 절단이 하나의 사이클로 통합되어야 합니다. 이 특허의 해답은 적재된 셀이 매거진에 대기 상태로 보관되고, 푸셔에 의해 앞으로 이송되며, 전용 고정 장치에 의해 클램핑되고, 자체 스톱 플레이트와 함께 이동하는 커터에 의해 트리밍되는 장치입니다. 트리밍 스트로크의 모든 단계가 셀마다 자동으로 수행됩니다.

메커니즘 작동 방식

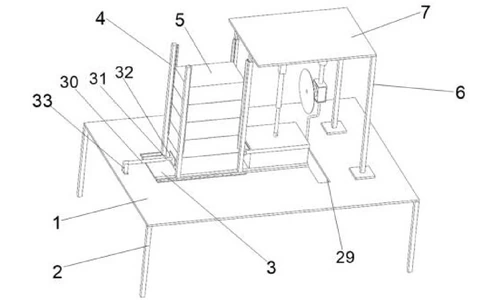

CN215549102U Figure 1 - overall structure of the edge-trimming device
그림 1 - 가장자리 트리밍 장치의 전체 구조. 출처: CN215549102U 공식 공보 (퍼블릭 도메인).

작업 플레이트, 다리 및 마운팅 프레임 (청구항 1 및 2)

작업 플레이트는 네 모서리의 네 개의 다리 위에 놓입니다. 트랙 플레이트가 작업 플레이트에 고정되어 있으며, 양쪽에 안전한 체결을 위한 마운팅 홀이 형성된 마운팅 플레이트가 있습니다. 작업 플레이트상의 두 개의 브래킷과 두 개의 필러가 함께 작업 영역 위에 마운팅 플레이트를 지지하며, 배터리 고정 장치와 절단 장치는 그 마운팅 플레이트에 매달려 있습니다.

스택용 필러 매거진 (청구항 3 및 4)

네 개의 필러가 트랙 플레이트에서 솟아올라 처리할 배터리가 적재되는 직육면체 공간을 둘러쌉니다. 필러상의 코너 홀더는 스택이 쓰러지거나 셀이 이탈하는 것을 방지합니다. 서로 마주 보는 두 필러의 한쪽 면에는 가이드 그루브가 있으며, 필러 상단에는 배터리 고정 장치를 위치시키는 마운팅 블록이 있습니다.

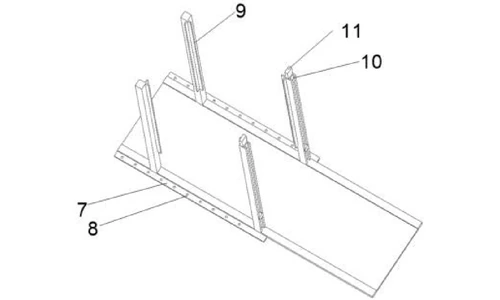

CN215549102U Figure 2 - structure of the track plate
그림 2 - 트랙 플레이트의 구조. 출처: CN215549102U 공식 공보 (퍼블릭 도메인).

배터리 고정 장치 (청구항 5 및 6)

첫 번째 장착 로드 마운팅 플레이트 아래에 첫 번째 슬리브를 지지하며, 그 내부에서 첫 번째 텔레스코픽 로드가 슬라이딩합니다. 이 로드는 배터리 고정 플레이트 상단의 첫 번째 장착 실린더에 볼트로 체결되며; 플레이트 위의 두 두 번째 장착 로드는 필러 가이드 홈을 따라 이동하는 두 슬라이더와 연결됩니다. 텔레스코픽 로드가 연장됨에 따라, 고정 플레이트는 배터리 셀을 향해 곧바로 아래로 슬라이딩합니다. 고정 플레이트의 밑면에는 배터리 폭에 맞춰진 홈이 있고 쿠션 패드가 안감으로 대어져 있어서, 클램프가 셀을 측면으로 위치시키는 동시에 손상 없이 가압합니다.

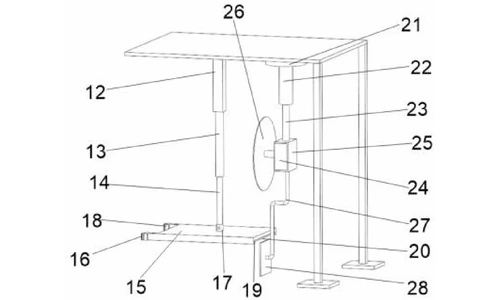

CN215549102U Figure 3 - structure of the battery fixing device and the cutting device
그림 3 - 배터리 고정 장치 및 절단 장치의 구조. 출처: CN215549102U 공식 발행물 (퍼블릭 도메인).

절단 장치 및 트리밍 위치 스톱 (청구항 7 및 8)

절단 장치는 동일한 마운팅 플레이트에 매달려 있으며, 두 번째 마운팅 실린더, 두 번째 슬리브 및 슬라이딩되는 두 번째 텔레스코픽 로드를 통해 오목한 마운팅 부품을 지지합니다. 오목한 부품 내부에는 모터가 절단 날을 구동합니다. 오목한 부품 아래에 고정된 접이식 로드는 어버트먼트 플레이트로 끝나며, 이 플레이트의 왼쪽 면은 절단 날의 왼쪽 면과 정렬됩니다. 셀이 이 플레이트에 밀착되어 절단 날이 트리밍하기 전에 길이 방향 위치가 고정됩니다.

절단 간격 및 푸셔 장치 (청구항 9 및 10)

작업 플레이트에는 중공 홈 절단 장치 바로 아래에 위치합니다. 트리밍 행정 동안 지지 플레이트가 이 홈을 통해 아래로 통과하여 블레이드가 셀의 전체 가장자리를 가로질러 이동할 수 있도록 합니다. 공급은 작업 플레이트의 고정 블록에 장착된 푸셔 장치에 의해 처리됩니다. 세 번째 슬리브가 세 번째 텔레스코픽 로드를 밀어내며, 이 로드는 푸시 플레이트를 매거진 내부로 이동시켜 맨 아래 셀을 전진시킵니다.

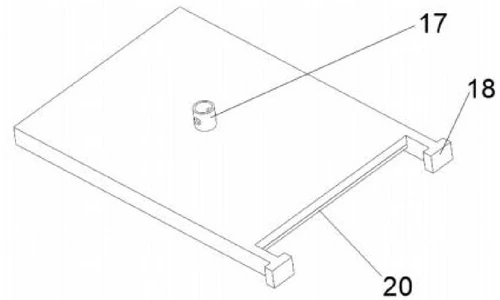

CN215549102U Figure 4 - structure of the battery fixing plate
그림 4 - 배터리 고정 플레이트의 구조. 출처: CN215549102U 공식 발행물 (퍼블릭 도메인).

작업 사이클

여러 개의 배터리가 네 개의 기둥으로 둘러싸인 공간 내부에 적재됩니다. 푸셔 장치는 셀의 한쪽 끝이 스톱(지지) 플레이트에 닿을 때까지 맨 아래 셀을 작업 영역으로 밀어 넣은 다음 후퇴합니다. 배터리 고정 장치가 아래로 슬라이드하고 고정 플레이트가 셀을 누릅니다. 모터가 시동되고 절단 장치가 하강하며(지지 플레이트는 단계에 맞춰 홈을 통해 아래로 이동함), 블레이드가 셀의 가장자리를 다듬습니다. 적재된 다음 셀에 대해 이 사이클이 반복됩니다.

청구된 이점

이점 담당 메커니즘
적재된 단일 스택에서 순차적으로 트리밍되는 셀 코너 홀더가 있는 필러 매거진 및 각 사이클마다 맨 아래 셀을 공급하는 푸셔 장치
정밀하고 반복 가능한 트리밍 위치 절단 블레이드와 동일한 평면에 정렬된 폴딩 로드의 지지 플레이트
셀 너비 전반에 걸친 손상 없는 클램핑 배터리 너비에 맞춰진 고정 플레이트 홈, 쿠션 처리된 밑면, 필러 가이드 홈을 따라 움직이는 슬라이더
전체 가장자리를 가로지르는 방해 없는 블레이드 이동 지지 플레이트가 작업 표면 아래로 통과할 수 있게 하는 작업 플레이트의 중공 홈
컴팩트한 벤치탑 레이아웃 다리 장착형 작업 플레이트, 트랙 플레이트, 클램프 및 커터용 공유 장착 플레이트

단일 셀 트리밍과의 비교

당시에 사용 가능한 대부분의 트리밍 장치는 한 번에 하나의 셀을 고정하고 트리밍했으며, 사양서에서는 해당 방식을 포메이션 후 공정의 작업 효율 저하 원인으로 지목합니다. 이 장치는 대신 전체 스택을 처리합니다.

치수 기존 방식 본 특허 설계
처리량 사이클당 하나의 셀 고정 및 트리밍 필러 매거진에 스택 적재; 푸셔가 맨 아래 셀을 순차적으로 공급
트리밍 위치 각 셀마다 설정되는 위치 절단 블레이드와 동일한 평면에 정렬된 지지 플레이트가 반복 가능한 정지 위치 제공
클램핑 단단한 클램프, 손상 위험 너비가 일치하는 홈, 쿠션 처리된 밑면 및 슬라이더

오늘날 이 기술이 사용되는 곳

이 특허는 TOB의 화성 공정 후 배터리 장비에 사용되는 일괄 공급 및 트리밍 아키텍처를 보호합니다. 이 특허가 다루는 적재, 푸시, 클램프, 트리밍 사이클은 당사의 트리밍 스테이션이 셀별 수동 취급 없이 밀봉된 파우치 셀을 처리하는 방식입니다.

관련 장비 문의: 견적 요청

자주 묻는 질문

특허 CN215549102U는 무엇을 다루나요?

이 특허는 화성 및 밀봉이 완료된 배터리를 위한 일괄 배터리 엣지 트리밍 장치를 다룹니다. 트랙 플레이트 위의 네 기둥 사이에 셀이 적재되면 푸셔 장치가 맨 아래 셀을 작업 영역으로 공급하고, 너비에 맞춘 쿠션 홈이 있는 배터리 고정 장치가 셀을 클램핑하며, 모터 구동식 절단 날이 엣지를 트리밍한 후 다음 셀이 자동으로 공급됩니다.

배터리를 한 번에 하나씩 공급하지 않고 일괄적으로 공급하는 이유는 무엇인가요?

이 특허 이전에 사용되던 트리밍 장치는 사이클당 단일 리튬 이온 배터리만 고정하고 트리밍했으며, 명세서에서는 이러한 방식을 낮은 작업 효율성의 원인으로 지적하고 있습니다. 셀을 스택으로 보관하고 매 사이클마다 맨 아래 셀을 트리밍 위치로 밀어 넣으면 작업자 한 명이 각 셀의 위치를 손으로 다시 잡을 필요 없이 전체 스택을 처리할 수 있습니다.

트리밍하는 동안 각 배터리를 손상시키지 않고 어떻게 고정하나요?

텔레스코픽 로드 메커니즘이 기둥 가이드 홈을 따라 배터리 고정 플레이트를 아래로 슬라이드시켜 셀을 누릅니다. 플레이트 밑면에는 배터리 너비에 맞춘 홈이 있고 쿠션 패드가 덧대어져 있어 클램프가 셀의 측면을 정확히 위치시키고 파우치 손상 없이 단단히 고정합니다.

셀마다 트리밍 위치를 어떻게 정확하게 유지하나요?

폴딩 로드를 통해 절단 장치에 고정된 맞대기 플레이트는 왼쪽 면이 절단 날의 왼쪽 면과 정렬되어 있습니다. 푸셔가 각 셀의 끝면이 맞대기 플레이트에 닿을 때까지 전진시켜 길이 방향 위치를 고정하며, 이후 절단 날이 매 사이클마다 동일한 정렬 위치에서 트리밍합니다.

특허 CN215549102U는 현재도 유효한가요?

예. 현재 유효(Active) 상태이며, 2021년 8월 26일에 출원되어 2022년 1월 18일에 등록되었고, 중국 실용신안의 10년 존속 기간에 따라 2031년 8월 26일에 만료될 예정입니다.

전체 명세서 및 도면: Google Patents의 CN215549102U

전체 기록 살펴보기: TOB 기술 팀의 모든 특허
